Разновидности инструментов
Существуют различные типы тисков, которые предназначены для решения разнообразных задач. В конструкциях имеются особенности, которые нужно учитывать при выборе.
Винтовые модели
Они используют прижимной винт который проходит через всю толщину инструмента. Он полностью покрыт резьбой, которая имеет трапециевидное сечение. Фиксация происходит при помощи винта, расположенного с внешней стороны инструмента. Прижим осуществляется при его вращении по часовой стрелке.

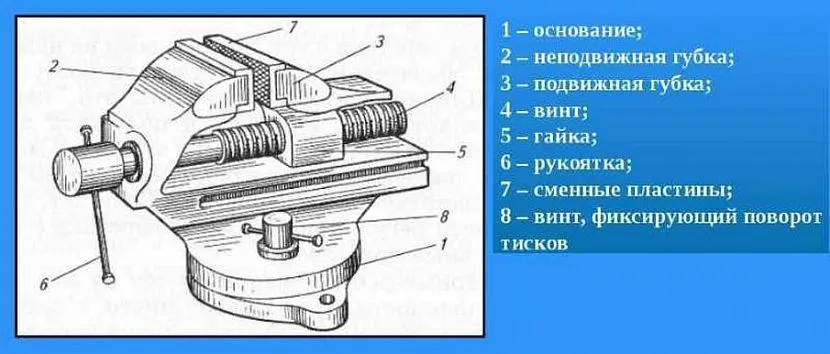

Схема устройства тисковИсточник moiinstrumentu.ru
Быстрозажимные тиски
В отличие от винтовых моделей подвижная губка не посажена жёстко на винт. Она может немного смещаться в поперечном направлении по желанию мастера. Эта деталь подпружинена и обычно надёжно прижимается винтом. При сдвиге она может свободно перемещаться вдоль винта.
Таким образом удобно перемещать подвижную губку на сравнительно большое расстояние. Это свойство будет полезна, если нужно быстро открыть тиски, чтобы поместить туда относительно объёмную деталь.
Быстроразъёмные
В таком инструменте подвижная губка легко перемещается вдоль оси. При этом зажим осуществляется при помощи специальных рычажков. Преимуществом такой конструкции является возможность быстрой подготовки к работе.

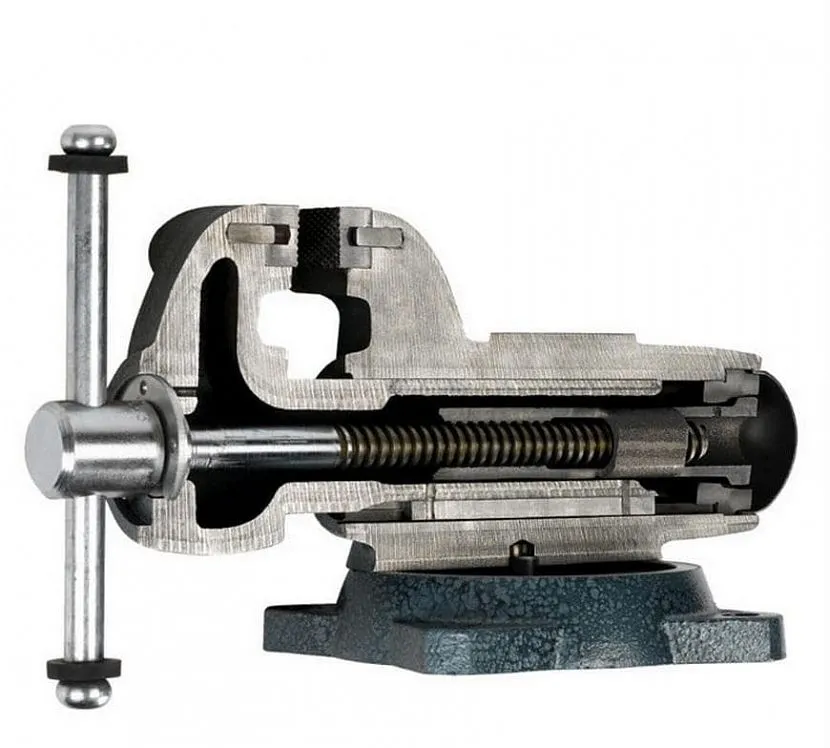

Изображение ттисков в разрезеИсточник moiinstrumentu.ru
Эксцентриковые тиски
Они представляют собой поворотный механизм, прижатие которого регулируется при помощи выведенной рукоятки. Когда происходит фиксация детали, осуществляется надёжный прижим.
Пневматические модели
По устройству они напоминают инструмент стандартной конструкции. Дополнительно с противоположной от винта стороны прикреплено пневматическое силовое устройство. Давление воздуха обеспечивает нужную силу зажима, достигая её в течение 2-3 секунд.
Гидравлические тиски
К ним подведён гидравлический механизм, который может быть встроенным или подключаемым. Такие тиски обычно применяются на производственных предприятиях. Применение гидравлики экономит силы мастера и позволяет ускорить выполнение работы.

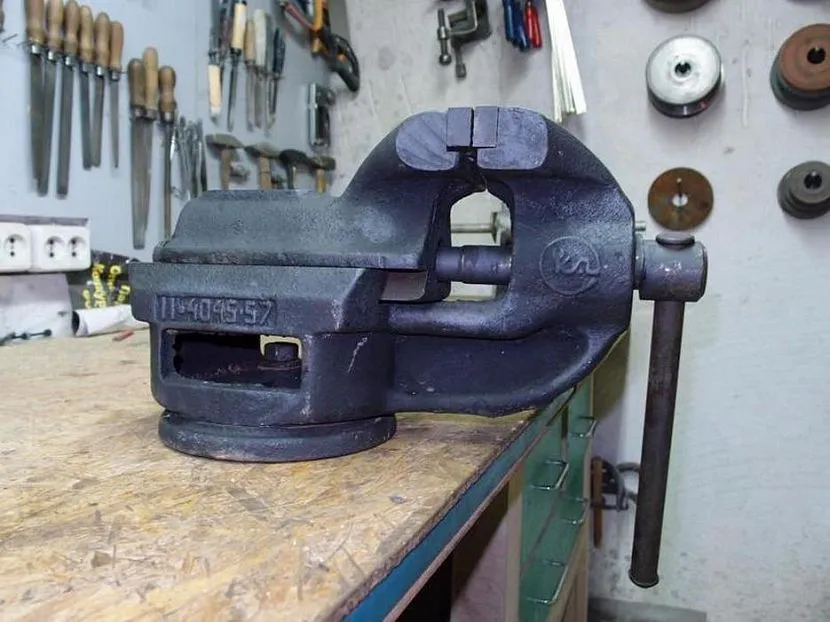

Тиски должны быть практически в каждой мастерскойИсточник moiinstrumentu.ru
Виды
Различают несколько видов слесарных тисков.
Параллельные
Данный вид относится к станочным тискам. Это самый популярный и востребованный вид тисков, поскольку позволяет обрабатывать деревянные, металлические, пластмассовые изделия, а также заготовки из других материалов и длинные детали. Тиски могут быть с ручным приводом, который вызывает движение ходового винта.
Существуют также усовершенствованные модели с модернизированной конструкцией, что позволяет их устанавливать не только на верстак, но и на пол. У данных моделей крепежный механизм обладает простым устройством, и их монтаж осуществляется легко и быстро.
Параллельные модели, в свою очередь, подразделяются еще на несколько типов.
Поворотные тиски
Они имеют такую конструкцию, которая обеспечивает вращение прибора. Основание корпуса надежно и жестко фиксируется к рабочему столу. Неповоротная губка оснащена поворотной частью и соединяется с основанием посредством направляющего винта, имеющего рукоятку, что позволяет поворачивать тиски вокруг оси (вертикальной или горизонтальной) на угол 60-360 градусов. Таким образом, тиски можно повернуть в каждый угол рабочего стола.
Неповоротные или стационарные
Данный вид имеет неповоротное основание, которое фиксируется на верстаке болтами. Такие тиски можно использовать только в одном положении. Для изменения положения обрабатываемого изделия следует сначала разжать губки, изменить вручную положение заготовки, а затем вновь ее зафиксировать.
Их используют для обработки мелких заготовок, когда деталь невозможно держать рукой, или для выполнения работ и одновременным удержанием тисков одной рукой. При необходимости обработки изделия 2 руками, ручные тиски дополнительно фиксируются параллельными моделями.
Стуловые модели
Такие тиски применяют для выполнения трудоемкой работы с применением ударной силы (например, клепки). Они устанавливаются на краю рабочего стола, а свое название получили благодаря фиксирующему элементу, похожему на стул.
Их конструктивной особенностью является двойная фиксация неподвижной губки. К горизонтальной поверхности губка фиксируется посредством лапки (специальной платины). Ее нижняя часть крепится к ножке верстака. Такой метод крепления отличается высокой устойчивостью к мощным ударам сбоку.
Другой особенностью является иное направление перемещения подвижной губки: оно происходит по дуге, а не по прямой траектории. Конструкция дает возможность работать с изделиями сложной конфигурации.
Трубные тиски
Детали круглой формы невозможно обработать в обычных слесарных тисках. Для этого существуют трубные модели. Данные тиски имеют губки с вогнутой формой, что позволяет надежно фиксировать трубки или круглые заготовки.
В зависимости от типа крепления, кроме стационарных, существуют еще переносные модели, фиксирующиеся к поверхности присосками или при помощи струбцин. Преимущества этих видов фиксации заключается в возможности использования без постоянного рабочего места.
Существуют также и быстрозажимные виды инструмента. Их особенностью является наличие быстрозажимного механизма, который сокращает длительность установки и обеспечивает удобство во время работы. Чтобы установить губки в нужное положение или, наоборот, их разомкнуть, не требуется вручную вращать зажимное устройство, а следует только нажать на спусковой курок.
Профессиональные модели слесарных тисков могут отличаться более крупными габаритами, наличием наковальни большого размера, упорного подшипника на винте, который упрощает зажим детали, регулировочных винтов для устранения зазора.
Самодельные тиски — от столярных до слесарных
Каждый хозяин хочет иметь в своей мастерской удобные слесарные или столярные тиски. Это позволит в любое время обработать любые детали или заготовки из дерева или материала. С их помощью быстро выполняется резьба по деревянным заготовкам. Многие мастера заменяют данное приспособление струбцинами. Это немного неудобно, они могут время от времени соскальзывать, да и прикреплять их нужно только к бруску. Лучше иметь тиски, которые можно сделать даже самим в домашних условиях.
Слесарный зажимной инструмент обычно выполнен из металла. Самостоятельное их изготовление более трудоемко в сравнении с деревянными столярными вариантами. В следующем видео ролике подробно описаны все этапы по самостоятельному изготовлению тисков из металла:
Так как столярные фиксирующие устройства предназначены в основном для обработки древесины и других податливых материалов, то в их конструкции задействовано минимум металлических компонентов. Изготовить их намного проще из подручных материалов, и следующий видео ролик это продемонстрирует:
Если обратить внимание на столярные верстаки заводского изготовления с зажимным устройством, то они представляют собой корпус и подвижную планку. Последняя, в свою очередь, может перемещаться по двум направляющим
Инструмент нужно прикручивать винтами и специальными болтами к поверхности
Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы
Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы.
Первым делом нужно подобрать и приобрести соответствующие детали. В качестве ходовых винтов можно использовать шпильки с резьбой. С ролью направляющих справятся отрезки труб малого диаметра или гладкая металлическая арматура (прут). Неподвижная губка может быть сделана из сосновой доски. Ее нужно прочно прибить к поверхности стола. Подвижную часть также изготавливают из доски соответствующих размеров. В досках сверлят отверстия под шпильки. Дополнительно губки могут быть укреплены металлической полосой. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы
Важно, чтобы во время работы данный инструмент был крепко прикреплен
Рассмотренные виды фиксирующих устройств незаменимы как в любой домашней мастерской, так и в производственных циклах. Настольные тиски довольно многофункциональны. Они могут быть столярными, слесарными или станочными. А размеры их варьируют от от крупных промышленных образцов до миниатюрных ручных вариантов. Для личного использования в продаже имеется большой ассортимент зажимных устройств. А при желании всегда модно изготовить тиски своими руками из подручных материалов.
Специальные фрезерные тиски
При использовании нескольких тисков, двойных тисков, перемещением губок и даже использованием губок, охватывающих несколько тисков, возможно довольно много. Фактически, вы даже можете использовать тиски для крепления других крепежных устройств. Очень распространенный трюк — установить маленькие в тиски машиниста, чтобы развернуть губки в другом направлении:
Маленькие тиски в больших
Вы также можете создать небольшие приспособления для пластин, которые предназначены для размещения в тисках, создавая то, что часто называют «поддон для тисков», поскольку отдельные приспособления для пластин можно вытаскивать из тисков так же, как поддоны.
Тиски Поддоны — это просто небольшие приспособления для пластин, предназначенные для удержания в губках фрезерных тисков
В общем, такие решения, как тиски для поддонов, созданы для того, чтобы тиски можно было оставлять на станке в цехах, где гибкость и простота зажима тисков идеальны для большинства их работ.
Тормах сделал в своем блоге отличное предложение, которое заключалось в использовании тисков Sine (Toolmaker) в качестве поддона для тисков.
Применение фрезерных станочных тисков
Поворотные устройства не могут использоваться сами по себе, а только в сочетании с фрезерным станком. В таких агрегатах тиски применяют для того, чтобы очень надежно зафиксировать заготовку под деталь и позволить фрезеровщику ее обработать. Такое станочное фрезерное устройство используют в основном:
- в небольших мастерских;
- в цехах крупных заводов.
Фрезерные поворотные устройства используются в небольших мастерских для изготовления мебельной фурнитуры, а также для работы с небольшими объектами из металла, например, ключами сложной конфигурации. Также они применяются при работе с пластиковыми окнами, когда требуется их подгонка.
В крупных заводских цехах фрезерные тиски используют при изготовлении авиационных турбин, деталей двигателей и других механизмов, конструкция которых имеет сложную форму.
Инструментальные тиски
Инструментальные стальные крепежные устройства – особый тип тисков, применяемый для фиксации на магнитном столе при проведении операций по шлифованию деталей. Они выполнены из деталей, изготовленных с высокой точностью, имеют высокую параллельность всех плоскостей. Деталь один раз крепится в тисках, а для смены обрабатываемой части детали, переворачивается только крепежное устройство. Тиски изготовляются различных размеров и используются в зависимости от объема обрабатываемой детали. Изменение положения губок производится с помощью специального болта без применения механизма регулирования.
Высокоточные инструментальные тиски
Тиски лекальные быстропереналаживаемые (Тип 3340).
- Изготовлены из высококачественной легированной стали. Твердость рабочих поверхностей достигает HRC58-62.
- Точность тисков: параллельность 0.005 мм/100 мм, перпендикулярность 0.005 мм.
- Быстрый зажим и простота в работе.
- Тиски лекальные быстропереналаживаемые применяются при разметочных, проверочных, шлифовальных и прочих работах.
- Гарантирована высокая точность в любом положении.
ЦЕНЫ на тиски лекальные быстропереналаживаемые (тип 3340).
РАЗМЕРЫ ТИСКОВ СТАНОЧНЫХ, ТИП 3340:
| Модель | B, мм | H, мм | h, мм | Smax, мм | L, мм | Вес, кг |
| QKG25 | 25 | 30 | 9.15 | 22 | 65.4 | 0.5 |
| QKG36 | 36 | 45 | 20 | 40 | 100 | 1.2 |
| QKG38 | 38 | 45 | 20 | 44 | 105 | 1.3 |
| QKG50 | 50 | 50 | 25 | 65 | 140 | 2.0 |
| QKG63 | 63 | 63 | 32 | 85 | 175 | 3.0 |
| QKG73 | 73 | 66 | 35 | 100 | 190 | 4.1 |
| QKG80 | 80 | 80 | 40 | 100 | 200 | 5.5 |
| QKG88 | 88 | 80 | 40 | 125 | 235 | 7.3 |
| QKG100 | 100 | 89 | 45 | 125 | 245 | 10.0 |
| QKG125 | 125 | 98 | 50 | 160 | 285 | 18.0 |
| QKG150 | 150 | 98 | 50 | 200 | 330 | 21.5 |
| QKG150A | 150 | 98 | 50 | 250 | 380 | 23.0 |
| QKG150B | 150 | 98 | 50 | 300 | 430 | 24.0 |
Синусные тиски
Синусные тиски предназначены для фиксации обрабатываемой детали под требуемым углом по отношению к плоскости стола. Для расчета установки определенного угла используется формула, с помощью которой определяется высота проставки за счет которой и достигается необходимый угол. При расчетах используется показатель – синус угла на основании, которого и назван данный тип устройств. В качестве проставки применяется КИД (концевая мера длины).
Для установки определенного угла можно применять специальные синусные столы, на которые крепятся устройства для проведения рабочих операций.
Тиски станочные наклонные синусные
Тиски синусные лекальные продольные тип 6555
Тиски синусные станочные POZOS
Существует и применяется способ установки детали под углом с помощью угловых мер. Но данный способ используется при необходимости обработки только под небольшим углом.
Разработан способ с использованием магнитных синусных столов, где угол обработки задается с помощью регулировки угла наклона стола с помощью электромагнитов. Магнитные стальные столы применяются в основном при проведении плоского шлифования и высокоточного резания.
При проведении наиболее сложных видов обработки применяются 3-х координатные угловые стальные устройства с помощью, которых регулировка фиксации обрабатываемой детали производится в 3-х плоскостях и под любым углом. Устройства способны зафиксировать заготовку в плоскостях: 1. ± 45°; 2. от 0 до 90°. Относительно основания угол поворота заготовки может быть изменен от 0 до 360°.
В особых случаях можно использовать двойные тиски с фиксацией сразу двух заготовок.
Параллели тисков и ступеньки кулачков
Установка заготовки на внешней стороне тисков
Повышение жесткости
Повышение жесткости всегда важно. Для этой операции используются два блока 2-4-6 в качестве удлинителя губок тисков, чтобы лучше удерживать пластину на конце
Использование нескольких тисков, губок, и доработка тисков
Есть старое правило, что если вы хотите в полной мере использовать свою машину, вам нужно использовать каждый квадратный дюйм на столе. На большинстве столов станков можно разместить несколько тисков, и очень часто это происходит.
На нашей фотографии выше, на которой изображены двое тисков, показана одна из таких установок. Нередко можно увидеть четыре или даже шесть тисков на фрезерном станке большого размера. Чем больше, тем лучше, потому что чем больше у вас тисков, тем больше деталей вы сможете обработать до того, как обработка должна быть остановлена, чтобы оператор мог загрузить новые заготовки.
Если на станке установлено несколько тисков, удобно, если они совпадают по всем основным размерам с допуском. Таким образом, если вы дублируете установку и получаете тиски в другом порядке, все будет хорошо. Большинство производителей тисков сколибруют тиски для вас, или вы можете сделать это сами с помощью шлифовального станка.
Еще одна хитрость, которая возможна с двумя тисками, — это использовать губки для двух тисков, при работе с очень длинными деталями:
Соединение двух тисков одним набором губок
Я сделал этот набор для проекта, который требовал обработки тонкой алюминиевой панели для какой-то электроники, и они отлично сработали.
Предисловие
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 224 «Технологическая оснастка»
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 9 от 12 апреля 1996 г.)
За принятие проголосовали:
| Наименование государства | Наименование национального органа по стандартизации |
| Азербайджанская Республика | Азгосстандарт |
| Республика Армения | Армгосстандарт |
| Республика Белоруссия | Белстандарт |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
| Туркменистан | Туркменглавгосинспекция |
| Республика Узбекистан | Узгосстандарт |
| Украина | Госстандарт Украины |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 августа 1996 г. № 503 межгосударственный стандарт ГОСТ 16518—96 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
4 ВЗАМЕН ГОСТ 14904-80 и ГОСТ 16518-87
5 ИЗДАНИЕ (август 2009 г.) с Поправкой (НУС 9-99)
ИПК Издательство стандартов, 1997 СТАНДАРТИНФОРМ, 2009
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
Инструментальные тиски
Инструментальные стальные крепежные устройства – особый тип тисков, применяемый для фиксации на магнитном столе при проведении операций по шлифованию деталей. Они выполнены из деталей, изготовленных с высокой точностью, имеют высокую параллельность всех плоскостей. Деталь один раз крепится в тисках, а для смены обрабатываемой части детали, переворачивается только крепежное устройство. Тиски изготовляются различных размеров и используются в зависимости от объема обрабатываемой детали. Изменение положения губок производится с помощью специального болта без применения механизма регулирования.
Высокоточные инструментальные тиски
Лучшие трубные тиски
Такие устройства предназначены для фиксации заготовок, имеющих круглое сечение. Характерной особенностью трубных тисков является полукруглая форма прижимных губок, благодаря которой значительно увеличивается площадь соприкосновения с обрабатываемой поверхностью.
Ridgid 25 40100 (1/8-4)
Тиски верстачного типа предназначены для фиксации цилиндрических заготовок диаметром от 3 до 100 мм. Особенностью данной модели является откидная конструкция рамы с хомутовым захватом, которая позволяет быстро устанавливать и фиксировать заготовку для последующего финального крепления зажимным винтом.
Кроме этого устройство оснащено гибочным роликом с возможностью надежной фиксации прямоугольных заготовок. Корпус выполнен из литого чугуна, а губки из легированной стали.
- Высокое качество материалов.
- Функциональность.
- Быстрая и надежная фиксация заготовок разной геометрии.
- Отличное качество сборки.
- Сменные губки.
- Быстроразъемная хомутовая защелка.
Очень высокая стоимость – 32 тысячи.
Ridgid 25 – одна из самых лучших (и дорогостоящих) моделей для использования в сфере ремонта и строительства.
Rothenberger 1/8-2″ 10-60 мм
Складные трубные тиски известной немецкой марки предназначены для фиксации труб и деталей круглого сечения диаметром от 10 до 60 мм. Грамотно подобранный угол расположения губок обеспечивает прочную фиксацию без повреждения структуры материала, что невозможно при использовании слесарных и станочных зажимных механизмов.
Корпус тисков выполнен из закаленной стали, сменные губки изготовлены из фрезерованной легированной стали. Для быстрой установки заготовки предусмотрен откидной хомут с фиксирующим крюком. В качестве дополнительного бонуса производитель предусмотрел опору для трубы, которая снижает ее вибрацию при обработке и увеличивает надежность крепления в устройстве. Стоимость инструмента – чуть больше 12 тысяч.
- Прочность и высокое качество сборки.
- Откидная конструкция с автоматической фиксацией.
- Сменные губки.
- Легкий ход зажимного винта.
Сравнительно небольшой диаметр фиксируемых заготовок.
Отличный профессиональный инструмент для фиксации цилиндрических деталей – как на производстве, так и в домашних условиях. Несмотря на отсутствие гибочного ролика и других «плюшек», данная модель существенно выигрывает в стоимости у лидера рейтинга.
Тиски предназначены для фиксации обрабатываемой детали. От того, насколько надежно закреплена заготовка, зависит конечный результат. К выбору инструмента требуется подходить основательно, взвешивая все «за» и «против».
Назначение инструмента
В связи с большим разнообразием деталей, нужно учитывать, что для них будет удобно использовать различные виды инструмента. Устройство слесарных тисков является стандартным. Их иногда дополнительно оснащают маленькой наковальней или трубогибом.
Для небольших деталей применяют миниатюрный вариант. Такие тиски удобны для домашнего использования или там, где можно работать с малоразмерными деталями, например, при ремонте радиоэлектронного оборудования. Такие тиски являются переносными. В них не применяются съёмные щёчки. Поэтому при работе между деталью и прижимающей поверхностью мастер помещает прокладки из резины или пластика.
В этом видео рассказано о лучших моделях столярных тисков:
Видео описание
ТОП—5. Лучшие слесарные тиски.
Станочные тиски фактически являются частью того или иного станка. Обычно для их крепления в конструкции предназначены специальные выступы. Благодаря им можно регулировать положение закреплённой детали по отношению к рабочему элементу станка. Этот инструмент обычно изготавливают из стали.
Ручные тиски — две пластины, скреплённые между собой с одной стороны металлической перемычкой. Детали зажимают при помощи специального винта. В процессе работы тиски с деталью держат в руке.
Столярные крепят на верстаке. Их изготавливают из стальных или деревянных деталей. Этот вид тисков также называют плотницкими. Одной из их особенностей является использование губок большой площади с гладкой поверхностью.
Наклонные позволяют изменять угол расположения рабочей части с помощью специального шарнирного механизма. Существуют различные варианты, которые позволяют корректировать угол по одной, двум или трём осям.
Также существуют специальные виды тисков. Вот несколько примеров таких устройств:
- Рыболовные предназначены для фиксации деталей при создании снасти.
- В трубных для зажима используется ромбовидное отверстие, расположенное вертикально. Этот инструмент применяется для работы с отрезками труб, размещёнными горизонтально.
- Гравировальные тиски предназначены для создания надписей и рисунков на различных изделиях
- Существуют тиски, подставка, которые устанавливаются на полу. Примером их использования является фиксация дверей в вертикальном положении в процессе установки.
- Угловые позволяют фиксировать две детали под определённым углом друг к другу. В большинстве случаев предназначены для соединения перпендикулярных элементов.
- Модульные инструменты дают возможность легко менять губки. Это позволяет работать с деталями различного типа, обеспечивая для них оптимальное крепление.
Ещё один вариант — цепные тиски. Они используются для соединения двух отрезков труб. Инструмент подвешивается на двух цепях таким образом, чтобы они относились к разным элементам. Каждый из них прижимается своим винтом. Трубы фиксируются тисками для того, чтобы их удобно было соединить при помощи сварки.
Использование пневматических тисков экономит силы работникаИсточник moiinstrumentu.ru
Как выбрать
Покупая тиски, нужно уточнить, для выполнения какой работы они необходимы. В соответствии с этим можно определить подходящий тип инструмента
Важно учитывать величину обрабатываемых деталей — она повлияет на то, какие должны быть размеры инструмента

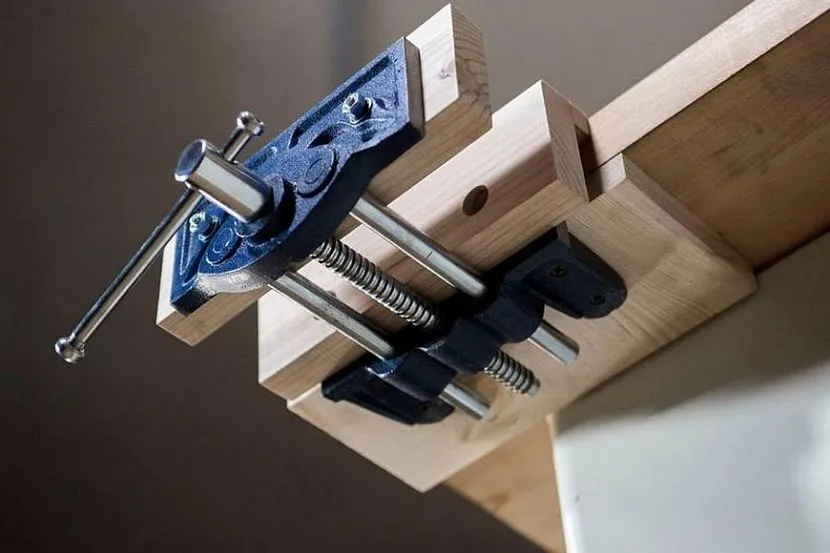

Столярные тиски применяют для работы с деревянными деталямиИсточник moiinstrumentu.ru
Нужно определить, какими должны быть губки. В некоторых случаях лучше подойдут инструменты, предусматривающие возможность их замены
Нужно обратить внимание на способ крепления накладок — применение винтов или заклёпок

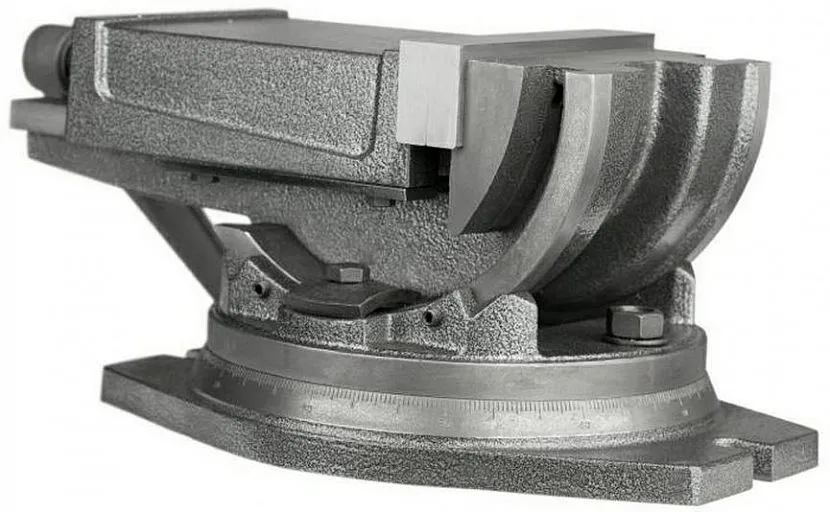

Глобусные тиски позволяют менять угол расположения деталиИсточник moiinstrumentu.ru
Виды механических тисков по способу зажатия заготовок
Многие домашние мастера не подозревают о том, что такой инструмент, как тиски, делится на разные виды. Причем на виды он делится не только по размерам, но еще и по такому критерию, как способ фиксации заготовки. Рассмотрим, какие бывают устройства по способу фиксации заготовок в губках.
- Винтовые — это классический вариант устройства, в основании которых лежит ходовой винт, оснащенный трапециевидной резьбой. Этот винт проходит через весь инструмент, и соединяется с частью, которая является подвижной губкой. При перемещении рукоятки, в действие приводится винт, который в зависимости от направления вращения, способствует приближению губок друг с другом или отдалению
- Быстрозажимные — от винтовых внешне они ничем не отличаются. Отличие находится внутри в самом механизме. Главная характеристика их в том, что для прижима заготовок разных размеров не требуется долго вращать рукоятку, пока губки сведутся до нужного расстояния. Принцип их работы заключается в том, что они позволяют зафиксировать заготовку любого размера быстрым способом. Для этого заготовку располагаем между губками, а затем вручную осуществляем сдвигание губок. После этого дожимает зафиксированную заготовку в губках при помощи рукоятки
- Быстроразъемные — еще один вид инструментов, которые имеют аналогичное устройство с быстрозажимными устройствами. Только быстроразъемные тиски кроме возможности быстрого зажима, имеют функцию оперативного извлечения обрабатываемой заготовки
- Эксцентриковые — их также смело можно называть быстрозажимными и быстроразъемными, так как они позволяют совершать эти манипуляции. Отличительная их черта в том, что фиксация и зажим заготовки выполняется не за счет винта с трапециевидной резьбой, а рукоятки с эксцентриком. Рукоятка делает пол оборота, при которых осуществляется блокирование подвижности губок
По стоимости самыми недорогими являются модели винтового типа и эксцентриковые, так как они имеют простую конструкцию. Какой вариант тисков выбрать, следует решать в каждом индивидуальном случае.
Нормативные ссылки
В настоящем
стандарте использованы ссылки на следующие стандарты:
ГОСТ
2.601-2006 Единая система конструкторской документации. Эксплуатационные
документы
ГОСТ
8-82 Станки металлорежущие. Общие требования к испытаниям на точность
ГОСТ
9.014-78 Единая система защиты от коррозии и старения. Временная
противокоррозионная защита изделий. Общие требования
ГОСТ
12.2.029-88 Система стандартов безопасности труда. Приспособления
станочные. Требования безопасности
ГОСТ
515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 613-79 Бронзы оловянные
литейные. Марки
ГОСТ
1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности
из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1412-85 Чугун
с пластинчатым графитом для отливок. Марки
ГОСТ
1491-80 Винты с цилиндрической головкой классов точности А и В. Конструкция
и размеры
ГОСТ 2789-73
Шероховатость поверхности. Параметры и характеристики
ГОСТ
2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие
технические условия
ГОСТ
4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ
8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная.
Технические условия
ГОСТ
10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие
технические условия
ГОСТ 10905-86
Плиты поверочные и разметочные. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14737-69 Шпонки
призматические привертные. Конструкция
ГОСТ
15150-69 Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения и
транспортирования в части воздействия климатических факторов внешней среды
ГОСТ
15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные
к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ
24634-81 Ящики деревянные для продукции, поставляемой для экспорта. Общие
технические условия
ГОСТ
24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения
поверхностей. Числовые значения
