Инструкция по изготовлению
В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа
Важно упомянуть, что направляющие должны быть без поперечного люфта
Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.
Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.
Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.
Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.
Направляющая для дрели своими руками
Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция тоже довольно проста в изготовлении, но изготовлена из металла. Эта идея принадлежит автору YouTube канала Be Creative.
Материалы, которые потребуются для изготовления и сборки сверлильной стойки:
- профильная труба;
- металлические втулки;
- хомут для дрели;
- стальные пластины;
- направляющие;
- возвратные пружины.
В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В прошлом варианте она была деревянной, в этом — из профтрубы.
Отрезаем кусок квадратного профиля, и вырезаем на концах седловины. Потом к нему привариваем две втулки.
Посередине нужно приварить хомут для крепления электродрели. Изготовить его можно из куска круглой трубы, двух гаек и болта.
Далее отрезаем три куска стальной полосы, и свариваем из них основание стойки (опорную площадку).
Привариваем к основанию направляющие из гладкой арматуры. Надеваем на них пружины.
Фиксируем дрель с помощью хомута, и потом надеваем подвижную часть на направляющие.
Самодельная стойка для дрели готова. Да, она выглядит очень примитивно и хлипко, но зато изготовить ее можно очень быстро из обрезков металла.
Подробный процесс изготовления и сборки этой конструкции можно посмотреть на видео ниже.
Изготовление деревянного станка: инструкция с пошаговым фото
Самым простым в изготовлении считается станок из дерева. Недостатком конструкции является слабая прочность материала. Древесина деформируется от перепада влажности. Со временем на стойке появляется люфт. Деревянный станок желательно применять только для вертикального сверления отверстий.
Порядок сборки деревянной конструкции следующий:
- Для станины потребуется плита. Ее изготавливают из обрезной доски толщиной 20 мм. Сверху можно нашить фанеру для получения идеально ровной площадки. Размер плиты подбирают индивидуально. Если станок предназначен только для вертикального сверления, то станины габаритами 50х50 см будет достаточно. Для выполнения фрезерных работ и сверления под углом размеры плиты увеличивают до 100х50 см.
- На станине вертикально устанавливают стойку шириной 20 см. Ее высота зависит от габаритов дрели. Обычно для стойки хватает доски длиной 50–70 см. Фиксируют деталь к боковой стороне станины или на самой плите. Во втором случае стойку усиливают подпоркой.
Каретку изготавливают из доски. Длина заготовки варьируется от 50 до 70 см, но обычно габариты подбирают под модель дрели. С тыльной стороны каретки и лицевой стороны стойки фиксируют телескопические мебельные направляющие, служащие механизмом передвижения.
Дрель к лицевой стороне каретки можно закрепить хомутами, что не очень надежно.
Для прочной фиксации дрели лучше изготовить колодку. Узел состоит из куска плиты, перпендикулярно закрепленной к каретке стальными уголками.
Для колодки берут квадратный кусок доски. По центру рисуют круг. Его диаметр должен быть на 0,5 мм меньше толщины передней части дрели.
Круг выпиливают лобзиком. Идеальную гладкость гнезду придают круглым напильником. Готовую колодку фиксируют к каретке. Спереди делают пропил и ставят винтовой зажим.
Каретку с колодкой устанавливают на стойку, соединяя элементами мебельных направляющих. Осталось изготовить ручку управления, но об этом позже.
Как сделать простую сверлильную стойку для электродрели
Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.
Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.
Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.
Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).
Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

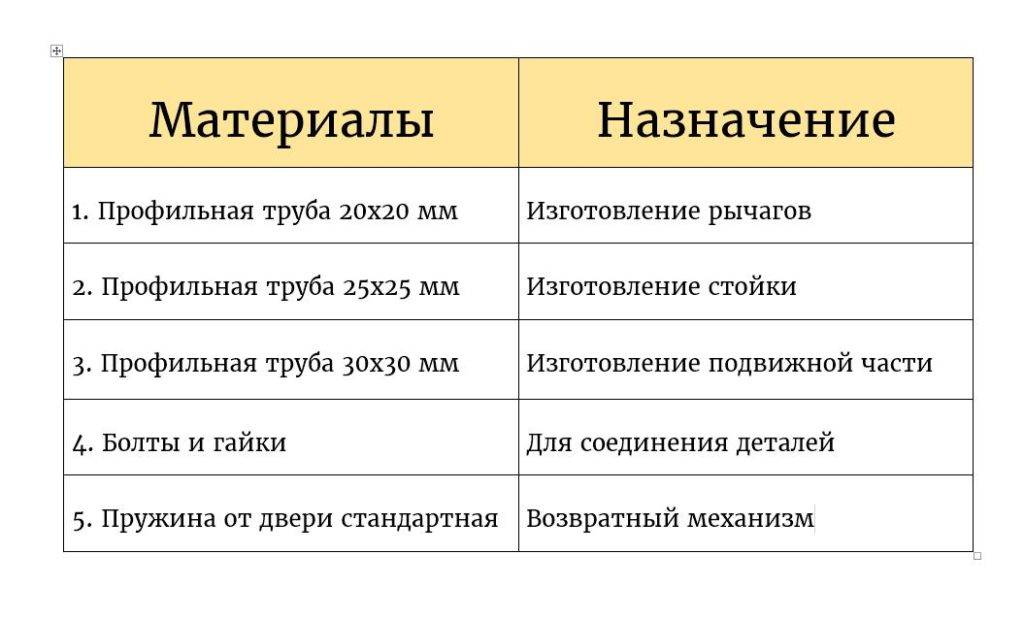

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).
Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).
Приступаем к изготовлению стойки для дрели своими руками.

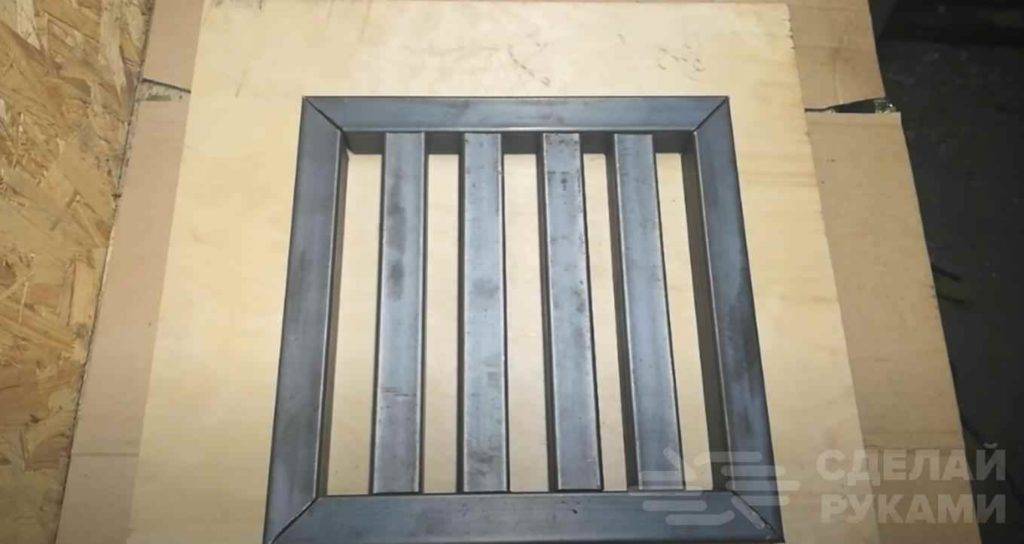

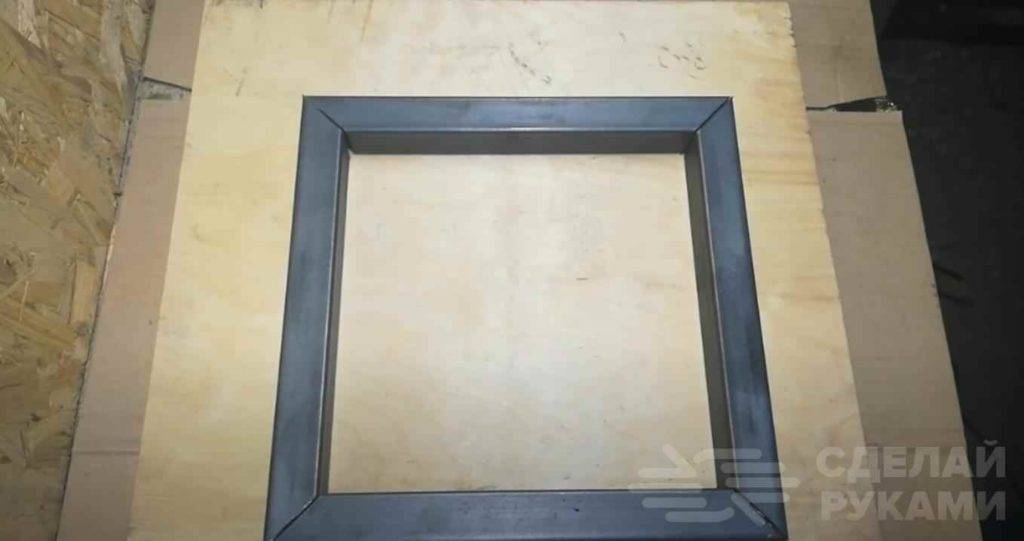

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.
После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

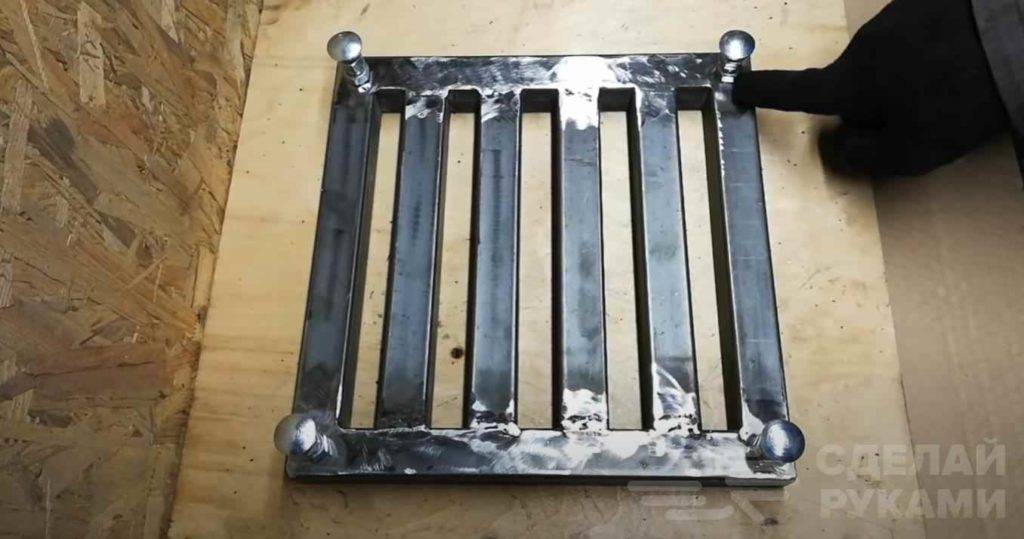

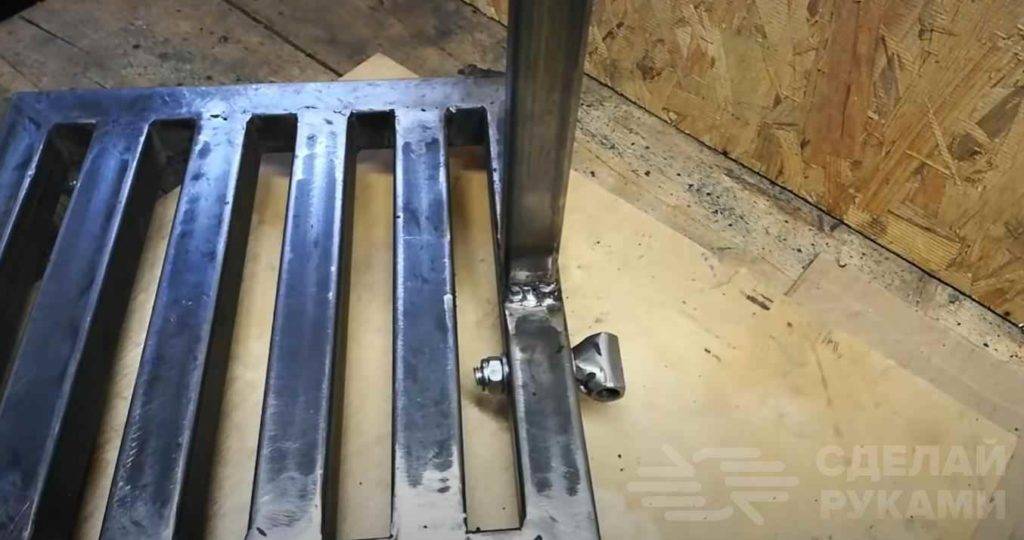

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

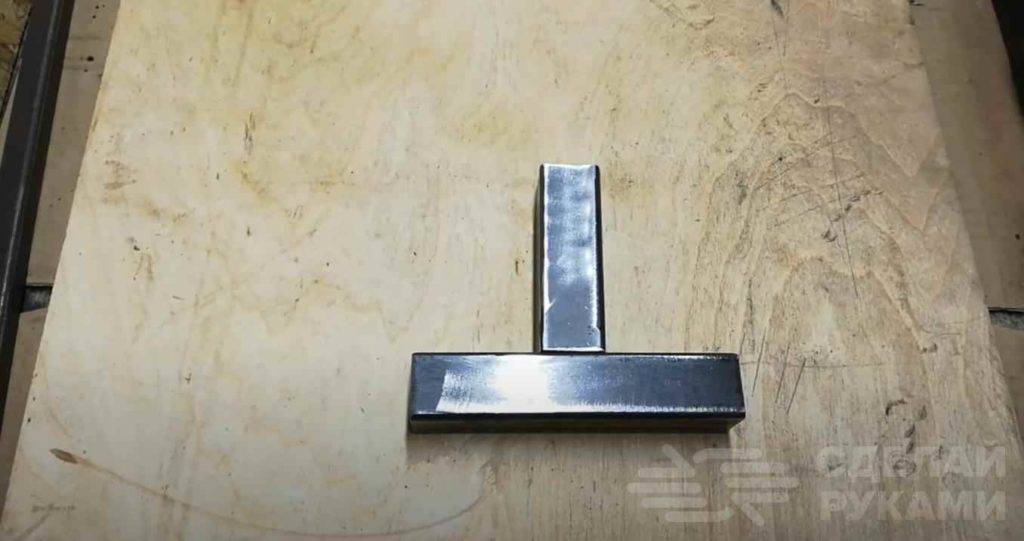

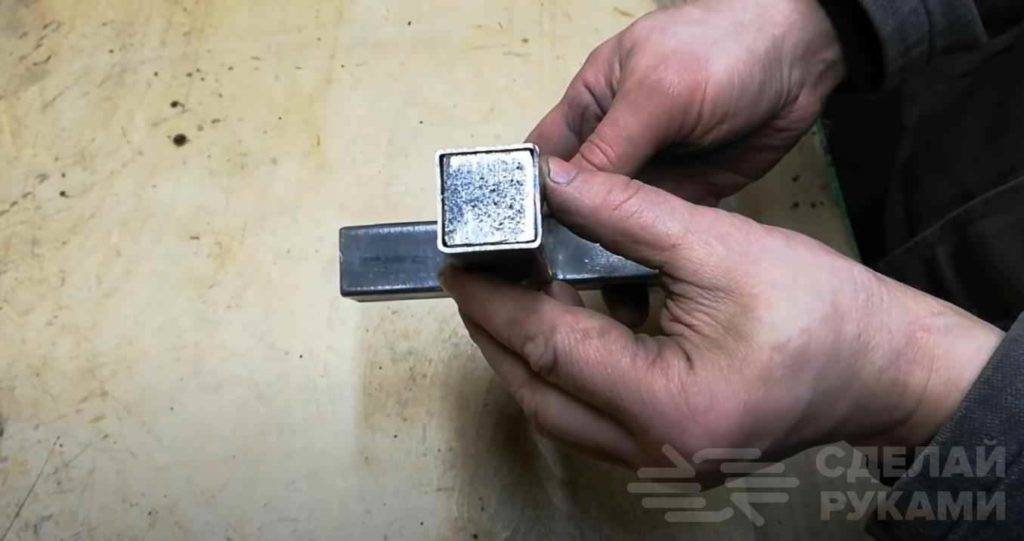

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

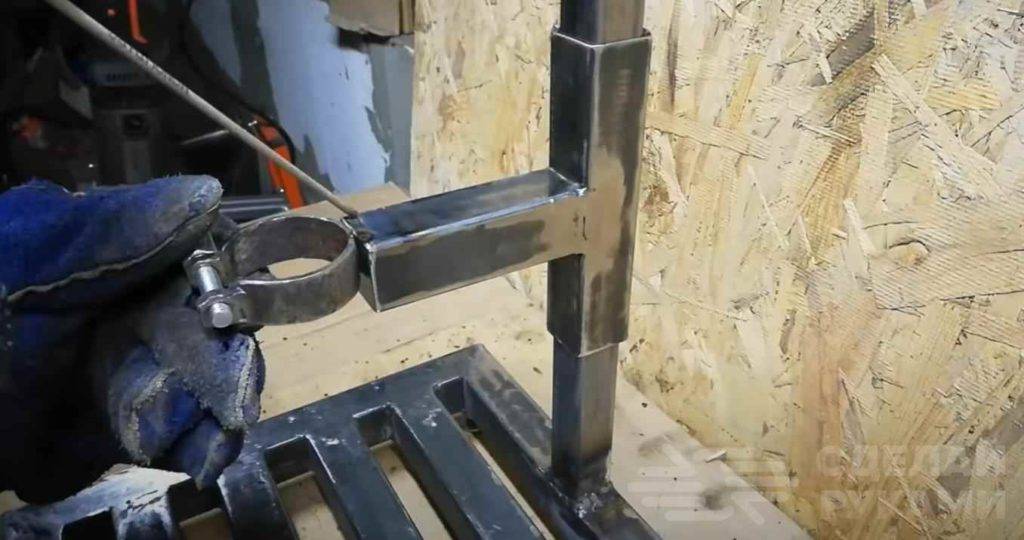

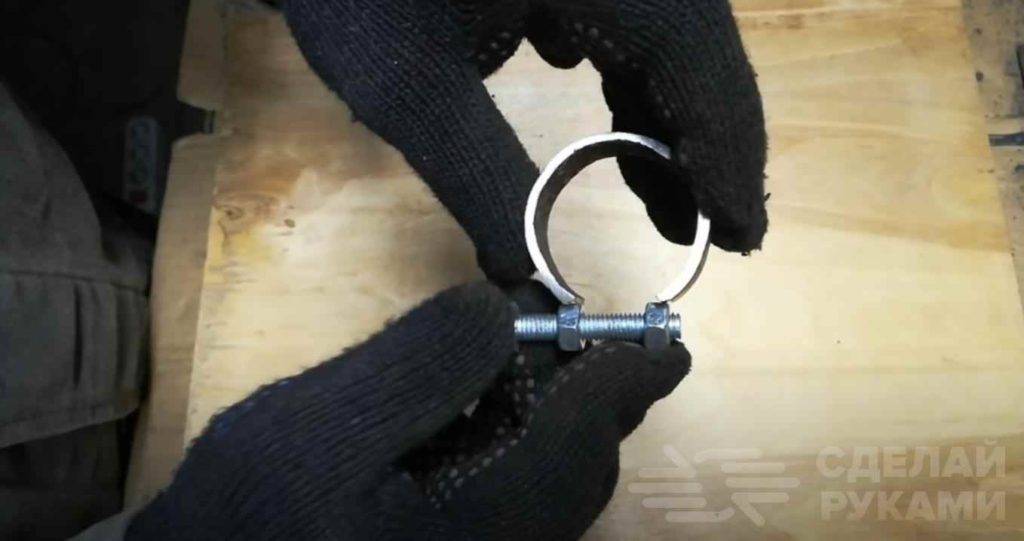

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.
Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.
Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

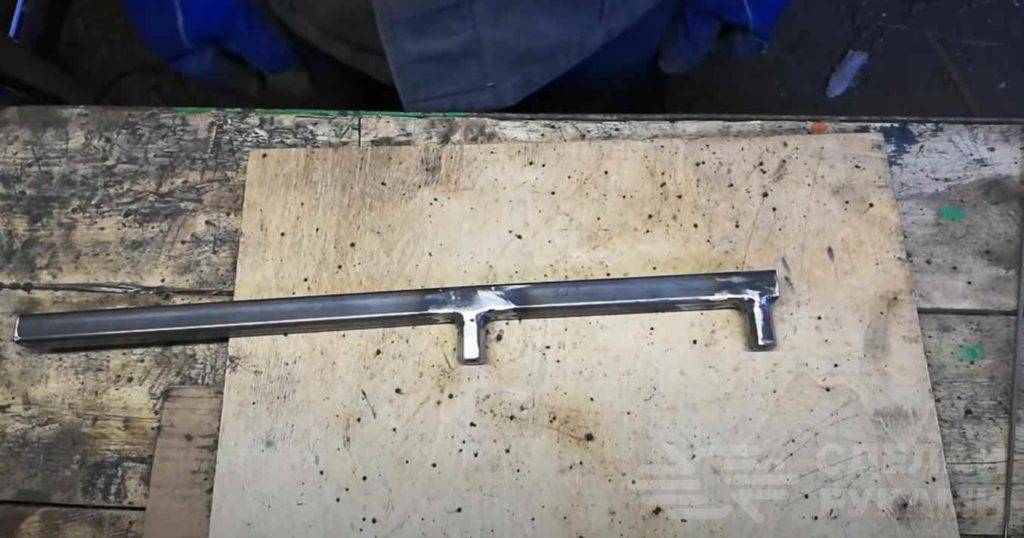

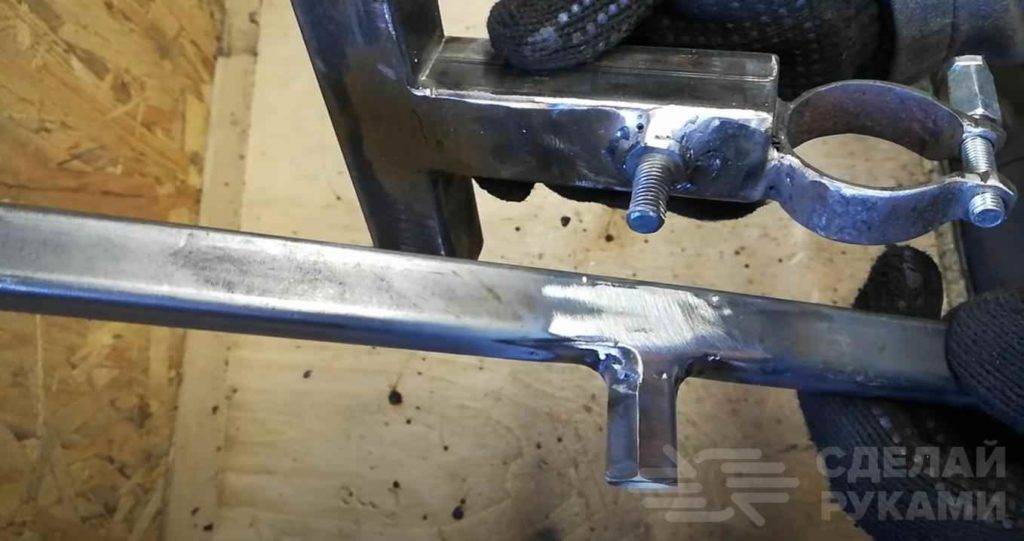

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

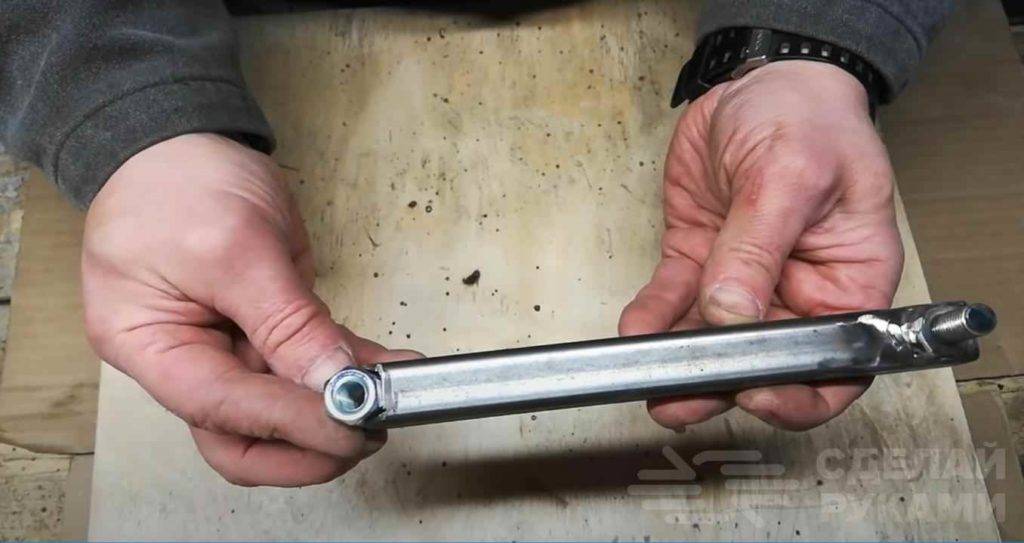

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

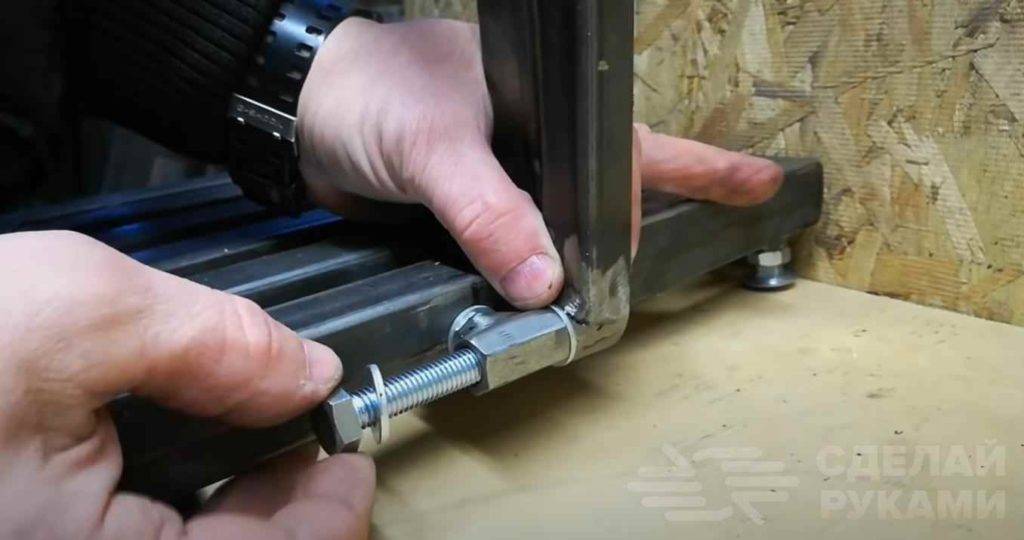

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.
В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

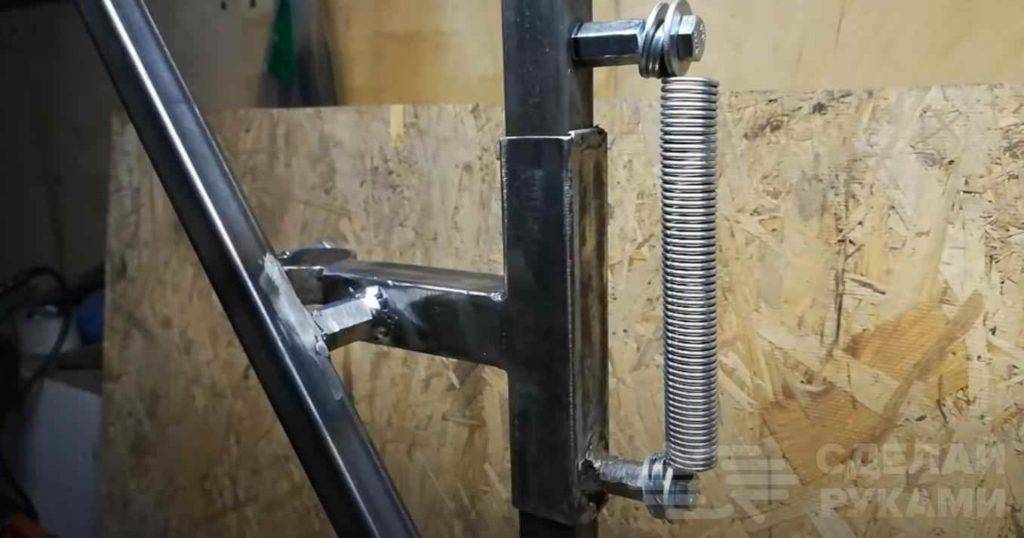

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.
Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.
Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

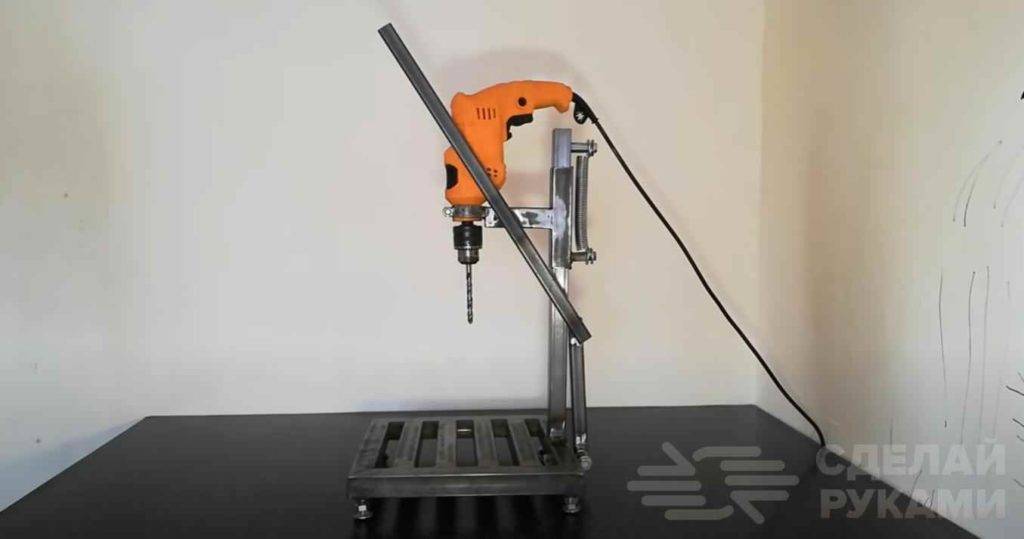

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.
Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.
Как сделать стойку дома
Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.
К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.
Конструкция и основные элементы стойки
Основа конструкции стойки независимо от материала ее изготовления — станина. Держателем дрели является каретка, перемещаемая по направляющим. Управление механизмом выполняется с помощью рукоятки. Для увеличения точности операций конструкция оснащается механическим ограничителем глубины сверления с миллиметровой шкалой.
Опорная плита с Т-образными пазами, предназначенные для фиксации заготовок, может быть дополнена при изготовлении тисками. За счет этого есть возможность увеличения габаритов оснастки. Для повышения безопасности работы с крупными деталями предусматривается настраиваемый вылет.
Конструктивные элементы
Изучая фотографии и чертежи стоек для дрелей (самодельных или заводского изготовления), можно выделить основные конструктивные элементы, присущие всем без исключения станкам:
- База-столешница;
- Вертикальная направляющая;
- Крепление дрели;
- Подъёмно-опускной механизм;
- Рукоять.
Лежащая в основании база придаёт устойчивость конструкции и демпфирует вибрацию от работающего инструмента. На ней размещаются крепления для остальных элементов стойки, тиски и фиксаторы для деталей. В основании допускается оставлять отверстия для сквозного сверления деталей.
В качестве материала столешницы подойдут металл или древесина (массив, фанера). Для борьбы с вибрацией не лишним будет добавить под основанием слой плотной резины. База должна быть массивной, минимальный размер в плане 600 х 600 х 30 миллиметров. В ней можно проделать отверстия для крепления к верстаку — это придаст дополнительную устойчивость при работе.
Направляющая — это вертикальная рейка, устанавливаемая на базе и удерживающая крепление дрели. Рейки бывают металлическими (труба, швеллер) или деревянными (брусок, фанера). В отдельных моделях (чаще металлических) направляющая совмещается с подъемно-опускным механизмом. Съёмные рейки устанавливаются на болтовое соединение, жёсткое соединение выполняется сваркой. Донором готовой базы с направляющей послужит штатив вышедшего из строя фотоувеличителя или микроскопа.
Дрель крепится на хомуты или кронштейны с отверстием по центру. Как и в случае с рейкой, крепления могут проектироваться съёмными под разные типы дрелей. Рукоять размещают сбоку либо сверху конструкции, с её помощью регулируют положение резца относительно станины.
Подготовка
На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.
Например, для создания простейшей стойки для дрели потребуются:
- доски из дерева, толщина которых достигает двадцати миллиметров;
- деревянный ящик среднего размера;
- направляющие для мебели;
- стержень с резьбой, отвечающий за возможность движения в конструкции;
- приблизительно двадцать шурупчиков и тридцать саморезов;
- столярный клей.
Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.
Направляющая вертикальная стойка
Стойка, как и основа, изготавливается из металла или дерева. Кроме винтовой оси, предназначающейся для перемещения каретки с дрелью, на ней устанавливается зажим. Именно с его помощью инструмент прикрепляется к сооружению. Стойка собирается следующим образом:
- на основании закрепляется подпорка;
- затем устанавливается стойка и прикрепляется к подпорке;
- на стойку крепятся направляющие детали, которые можно изготовить из телескопических элементов мебели;
- на движущейся части закрепляют каретку, где зафиксируется инструмент.
Устанавливая направляющие, нужно быть внимательным, чтобы не допустить образования люфта. Размеры каретки должны соответствовать размерам инструмента. Крепления, которые расположены на стойке, выполняются в двух вариантах.
В первом варианте дрель закрепляют хомутами, которые продеваются через отверстия, расположенные непосредственно на каретке, и зажимают затяжками хомутов.
Затягивать хомуты нужно постепенно. После первой затяжки проверяют, зашел ли инструмент в посадочное место, после чего винт подтягивается еще раз.
Во втором варианте инструмент крепится с помощью колодки, которая изготавливается из дерева и представляет собой кронштейн. Его крепят к каретке металлическими полосками. Диаметр отверстия в заготовке должен быть немного меньше диаметра «шейки» дрели. По верху кронштейна делают дополнительную прорезь, чтобы инструмент зашел в свое посадочное место. Отверстие выполняют следующим образом:
- На колодке рисуется круг соответствующих размеров.
- По кругу просверливаются отверстия, которые должны располагаться плотно друг к другу, чтобы можно было вставить пилку лобзика.
- Вырезают круг лобзиком.
- Края отверстия зачищают и шлифуют с помощью наждачки.
Станина устройства
Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа. Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании. Можно воспользоваться следующими рекомендациями по выбору габаритов станин:
- станки для выполнения вертикального сверления — 500х500 мм;
- оборудование для выполнения различных технологических операций — 1000х500 мм.
Металлическая станина – это толстая пластина с приваренными уголками
Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.
Из металла
Стойки из металла изготавливают, когда стоит задача получения многофункционального приспособления, способного выдерживать сравнительно большие нагрузки, работать с деталями различной конфигурации с высокой точностью. Они надежны, долговечны, вероятность люфта во время работы минимальна.
Порядок изготовления стойки включает:
- вырезание стальной станины толщиной от 10 мм;
- приваривание к основанию гильзы, в которую вставляется труба диаметром 30-40 мм (конструкция зажимается болтом);
- на полученную стойку одевается каретка с зафиксированным на ней хомутом для крепления дрели.
Механизм управления представляет собой ручку с пружиной для возврата конструкции в исходное положение.
Стойка для дрели из металла
Как выбрать материал?
Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.
Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.
Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.
Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.
Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта
Как устроен простейший держатель для дрели
Прочный зажим типа струбцины, удерживает приспособление на любой плоской поверхности (стол, верстак, табурет, вертикальная стенка стеллажа). На основе закреплен хомут, в котором фиксируется электроинструмент. Сочленение может быть жестким, то есть положение дрели поменять не получится.
Некоторые модели оснащены поворотным механизмом хомута. Вращение осуществляется в одной плоскости (плоскости стола). Кроме того, если снять зажим (струбцину), можно закрепить хомут держателя стационарно. Правда для этого придется просверлить дырку в столе. Так что этот способ подходит лишь для верстака в мастерской.
Установив дрель в этот держатель, вы получаете как минимум точильный станок.
В патрон вставляется диск для наждачной бумаги (липучка), и можно не только наточить ножи для супруги, но и обработать заготовку сложной формы.
А если напротив диска закрепить упор, вы сможете шлифовать достаточно твердые материалы: металл, камень, и пр. Если ваш держатель достаточно надежен, можно организовать мини циркулярную пилу.
Одно из популярных применений такого держателя – мини токарный станок из дрели.
Преимущества:
- простота (соответственно низкая стоимость).
- надежная фиксация (меньше сочленений – устойчивее конструкция).
- приспособление способно удерживать достаточно тяжелый инструмент.
Недостаток:
ограничена свобода перемещения дрели относительно рабочей плоскости (стола, верстака).
Достоинства и недостатки самодельной стойки
Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:
- изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
- сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
- чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
- при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.
Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей
Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:
- для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
- по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
- самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.
Достоинства и недостатки самодельной стойки
Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:
- изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
- сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
- чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
- при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.
Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей
Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:
- для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
- по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
- самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.
Назначение и особенности
Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:
- Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
- Снятие фасок, формирование углублений и пазов (зенкование);
- Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).
Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется.
Как сделать из дрели станок, используя подручные материалы
Из чего должна состоять направляющая подставка для ручной дрели?
Устойчивая станина
Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.
Описание необходимых частей сверлильного станка из дрели
Направляющая вертикальная стойка
Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба.
Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.
Механизм хода
Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать
Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие
Механизм подъема и опускания сделан руками из досок | Второй пример подъемного механизма выполненный из металла |
Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.
Кронштейн для ручной дрели
Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.
На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус
При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности
Самодельный вариант станка из монтажных пластин
ВАЖНО! Ось вращения дрели всегда вертикальна. Для сверления под углом – переориентируйте заготовку.. Существуют и более оригинальные конструкции крепления электроинструмента
Внешний вид не имеет значения. Главное – надежность и удобство применения
Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.
Крепление дрели выполненное из фанеры
Выключатель дрели
Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка.
Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.
Лампа освещения рабочего места
Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки.
Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.
Особенности конструкции самодельного сверлильного станка
Целесообразность изготовления сверлильного станка своими руками заключается в том, что из-за простоты конструкции такое устройство можно сделать из подручных средств, которые есть в любой домашней мастерской или в гараже.
Довольно часто среди самодельных аппаратов подобного назначения можно встретить сверлильный станок из рулевой рейки
Прежде чем приступать к изготовлению такого станка своими руками, важно разобраться в том, из каких конструктивных элементов состоит сверлильное оборудование
Конструкция самодельной стойки
В конструкции любого сверлильного станка можно выделить такие составные элементы, как:
- несущая станина;
- направляющая, по которой перемещается основная рамка;
- держатель, на котором крепится рабочая головка;
- сама рабочая головка;
- ряд дополнительных элементов (патроны, втулки, крепежные элементы и др.);
- амортизирующее устройство, предназначенное для обеспечения возврата рабочей головки в исходное положение;
- устройство для фиксации обрабатываемой детали на поверхности рабочего стола;
- блок питания, если этого требуют параметры используемого электродвигателя;
- рукоятки, которые передают крутящий момент или усилия на механизмы станка.
Узел крепления дрели
В самодельных сверлильных станках станина одновременно выполняет несколько функций.
- Данный элемент является основанием, на котором крепят все остальные элементы агрегата.
- Благодаря массивности станины уравновешиваются элементы конструкции станка, что необходимо для обеспечения его устойчивости в процессе выполнения обработки.
- Верхняя часть основания станины используется в качестве рабочего стола оборудования, на котором располагают зажимные устройства (чаще всего тиски).
- Рабочая головка станка, как уже говорилось выше, крепится на основной рамке, монтируемой на станине.
Станина из колесного диска, внутри которого установлен круг из листовой стали толщиной 10 мм
Чтобы основная рамка с рабочей головкой станка могла возвращаться в исходное положение, к ней подсоединяют амортизатор с зафиксированной на нем рукояткой. На многих самодельных сверлильных станках используется пружинный амортизатор, однако мы рассматриваем конструкцию, в которой в качестве амортизирующего элемента выступает рулевая рейка, входящая в комплектацию отечественных автомобилей ВАЗ. Применение такой рейки позволяет обеспечить более плавный ход основной рамки и рабочей головки, а также стабильную и точную работу подъемного механизма.
Электродвигатель самодельного станка, который будет отвечать за вращение сверла, также крепится к основной рамке при помощи специально подобранного держателя. В зависимости от того, какой электродвигатель вы будете использовать для сборки своего станка, к нему подбирается зажимной патрон для сверл и при помощи переходников соединяется с валом приводного агрегата. Если электродвигатель, который вы установите на свой станок, не рассчитан на стандартное напряжение электрической сети 220 В, то для него вам необходимо будет подобрать соответствующий блок питания.
Сверлильная голова станка с двигателем от стиральной машины
В качестве зажимного устройства, в котором будет фиксироваться обрабатываемая деталь, можно использовать тиски, представляющие собой наиболее универсальное и надежное приспособление.
Особенности
Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.
Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.
