Сварочный стол

Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

  1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
  2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
  3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
  4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
  5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
  6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
  7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

Примеры декоров стола, выполненных своими руками, обзор лучших техник

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие. Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности. В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.


Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветривания


Сварщик должен выполнять сварочные работы в специальной защитной одежде


Сварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Общая информация

Оснастка для сварочных столов — это первое, на что вам нужно обратить свое внимание при выборе стола. Удобство, размеры и вес — это тоже важные характеристики

Но без должной оснастки стол просто не будет выполнять положенные ему функции.

Итак, профессиональный сварочный стол должен быть с вентиляцией (желательно, но необязательно), специальные металлические полосы, с помощью которых вы будете очищать электроды от грата

Также важно предусмотреть освещение сварочной зоны, желательно, чтобы оно было встроенным в стол. Еще желательно иметь открытые ниши для электродов и мелкого инструмента для зачистки

Словом, для мелочей, которые всегда должны быть под рукой.

Также у стола должен быть закрытый выдвижной ящик, в котором вы будете хранить все, чем не пользуетесь часто. Нелишним будет специальное крепление для газовой горелки. Само собой, стол должен быть изготовлен из огнеупорных материалов, не поддерживающих горений.

Не менее важна и эргономика. Он правильной эргономики во многом зависит удобство использования сварочного стола.  Оптимальная высота сварочного стола — 75-85 см, в зависимости от роста сварщика. Прочие эргономические требования для сварочного стола — это его длина и ширина. Оптимальная ширина — не более 80 сантиметров. Длина — не более метра. Если у вас в гараже мало места, то можно приобрести складной стол или стол с откидными частями.

Наиболее оптимальный вариант для новичка — это купить сварочный стол с вытяжкой или сварочный стол с крепежной системой от производителя. Можем порекомендовать сварочные столы Siegmund. У многих моделей есть специальные прижимы для деталей, с помощью которых заготовки можно надежно зафиксировать.

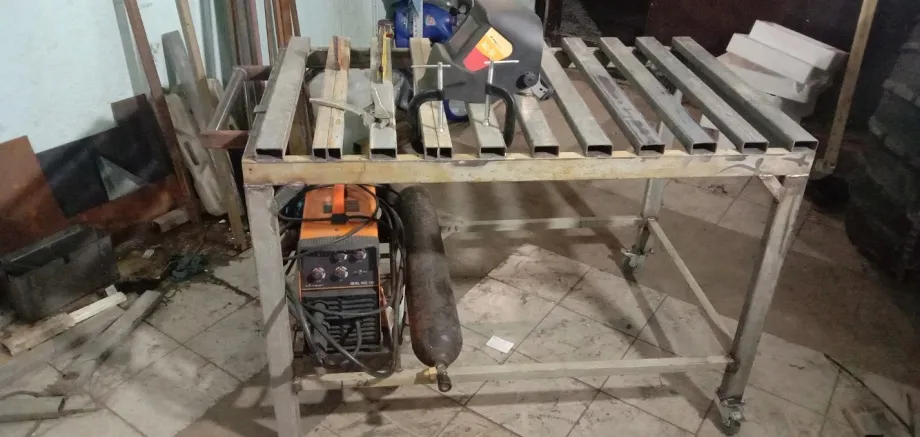

Мобильная конструкция

Стол для сварочных работ можно сделать немного меньше и оснастить ножками с приваренными колесами. Это будет мобильный вариант.

Самодельный стол ничем не уступает по надежности и качеству промышленному, при условии выполнении работ без спешки и с учетом всех рекомендаций. Недостаток такого варианта – неустойчивость при проведении сварочных и слесарных работ.

Процесс изготовления мобильного стола такой же, как стационарного, но понадобится сделать крепежные отверстия для колес.

После выполнения монтажных работ остается оснастить конструкцию. Оснастка может быть различной. Но обязательно на сварочном столе должны присутствовать тиски и различные струбцины. Конструкций достаточно много. Можно выполнить поворотный стол для сварки, установленный на одной ножке, закрепленной к жесткому основанию. Но смысл этих конструкций один – они делают работу сварщика более удобной и простой.

Основные требования к сварочным столам

Важно чтобы стол был надежно закреплён к бетонному основанию пола. Безопасность сварщика при выполнении сварочных работ зависит именно от этого

В противном варианте существует риск обрушения горячих металлических деталей.

Рабочая зона должна быть выполнена из негорючего материала, например, асбеста. Неподалеку от стола всегда необходимо иметь емкость с водой или же огнетушитель.

Сварочные столы должны обладать весом не менее 200 кг. В качестве материала для их изготовления должен быть выбран материал, который сможет выдерживать воздействие сварочной дуги. Чаще всего это металл.

Для освещения сварочных столов должны использоваться лампы накаливания. Энергосберегающие лампы могут создавать блики и тем самым отрицательно влиять на зрение.

Виды конструкций

Чтобы производить сварочные работы в домашних условиях, можно использовать два вида столов: обычный, предназначенный для сварки средней сложности, и сборочно-сварочный, на котором выполняются более сложные задачи.

По удобству использования столы должны отвечать следующим требованиям:

  • высота должна находится в пределах в 70–85 см;
  • минимальные габариты поверхности — 80 × 100 см;
  • высота стола вместе с защитным экраном — не ниже 140 см.

Простой сварочный стол своими руками

Изделие должно быть прочным, легко собираться, конструкция должна быть удобной для работы сварщика. Жесткая рама варится из металла, состоит из четырех стоек и уголка, также это может быть профильная труба. На высоте примерно 20 см от пола стойки соединяются при помощи уголков, сверху привариваются к раме, на которой располагается металлическая столешница. На ней могут иметься пазы для того, чтобы крепить свариваемые заготовки.

На стальной раме желательно для сварочного провода приварить кронштейны, рекомендуется под столешницей разместить поддон для сборки окалины и пыли.

Сбоку можно расположить тумбу с несколькими отделениями для того, чтобы хранить различные инструменты. Рядом желательно расположить подставку для емкости с водой.

Полупрофессиональный

Стол для сварки своими руками полупрофессионального назначения имеет довольно сложную конструкцию с дополнительной комплектацией. Его схема практически не отличается от простого изделия, но на ней предусмотрена установка дополнительного оборудования для металлообрабатывающих операций: фрезеровки, сверления и т. д. Также она может иметь встроенную вентиляционную систему.

Для жесткости конструкции ножки стола часто прикрепляются к полу при помощи бетонной стяжки или анкерных болтов. Особенностью такой конструкции будет то, что в этом случае рабочую платформу можно поворачивать, благодаря этому сварщик может варить с одного места.

Сборочно-сварные конструкции комплектуются:

  • слесарными тисками;
  • струбцинами;
  • поворотными приставками.

Защитные ширмы, вентиляционные воздуховоды и другие материалы облицовки рабочей зоны выполняются из негорючих материалов. Раньше для этого использовалась асбестовая ткань. В настоящее время применяются современные материалы: базальтокартон или суперсил.

Характеристики:

  1. Масса всей конструкции для жесткости должна иметь вес больше 180 килограмм.
  2. Рабочая зона должна освещаться без бликов, мешающие работе во время сварки.
  3. Конструкция должна снабжаться поворотным механизмом рабочей платформы и иметь встроенную вентиляцию.

Необходимые материалы и инструменты

Для создания сварочного стола своими руками понадобятся стандартный набор инструментов и надежные материалы. Последние должны отвечать правилам противопожарной безопасности. Для работы подготавливают:

  • аппарат для сварки;
  • болгарку;
  • пассатижи;
  • рулетку;
  • молоток;
  • угольник.

Болгарку можно заменить ножовкой по металлу. Для прорисовки линий и отметок в комплект включают мел. Для изготовления полноценной модели понадобятся также струбцины, зажимы и магнитное основание для удержания мелких деталей.

Чтобы сварить стол из металла, необходим материал, не подвергающийся действию сварочного луча и выдерживающий большие весовые нагрузки. Раму делают из профиля размером 60 × 40 × 2 мм, а рабочую поверхность — из аналога с параметрами 30 × 30 × 1,2 мм. Для работы подходит также швеллер П-образной конфигурации. Для поддона заготавливают металлический лист.

Если ножки будут изготовлены из профильной трубы, ее следует подбирать по сечению. Оно должно быть минимум 60 × 60 × 2 мм. Для стоек подходит уголок 63 × 63 × 4 мм, а для обвязки ножек — уголок 30 × 30 или 40 × 40 мм. Если стол предполагается переставлять, также заготавливают колесики или ручки, для которых подойдут скобы или арматура. Для крючков понадобятся гвозди или проволока, для полки или тумбочки — фанера или ДСП.


Сварочный аппарат


Болгарка


Пассатижи


Рулетка


Молоток


Угольник

Конструкция, составные части, особенности

Поворотный круглый стол Слот-Стол серии ПСТ используется для сборки, сварки, зачистки и иного позиционирования заготовок. Фото Техновелд

Разнообразие видов сварочных работ обуславливает конструктивные особенности столов. Как для простых, так и для профессиональных можно выделить общие составные части.

  • Главной отличительной «изюминкой» является плита (столешница). Наличие конструктивных элементов типа отверстий и пазов на ней обеспечивает крепление оснастки для точного позиционирования свариваемых деталей.
  • Прочная рама служит несущим остовом, на который крепится плита (столешница).
  • Регулируемые опоры позволяют выставить поверхность в горизонтальном положении и обеспечить удобную для работы сварщика высоту.
  • Стол может быть оборудован как закрытыми, так и открытыми полками. В закрытых полках располагается рабочий и измерительный инструмент, в открытых — временная оснастка и другие приспособления, применяемые в разовом порядке.
  • Столы оборудуются поддоном для сбора сварочной пыли и других технологических отходов.
  • По контуру имеются кронштейны, использующиеся для крепления сварочного провода и подсоединения к заземляющему контуру.
  • Непосредственно в зону сварки подводится всасывающий рукав от системы вентиляции.

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

  • обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
  • вентилятор устанавливается слева на высоте 1,3 — 1,5м;
  • для очистки электродов на стол сварщика устанавливается кант из медной полосы;
  • установка полок и ящиков для электродов и инструмента;
  • крепление для подключения заземления;
  • запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
  • обязательное освещение рабочей зоны светильником на 36 В.

Конструкция

В зависимости от применения существует два вида столов для сваривания металлоконструкций:

  • бытовой, используемый для нерегулярных домашних работ;
  • полупрофессиональный сварочно-сборочный для сложных работ.

Простой стол для сварочных работ

Стол сварщика для любительских целей отличается простотой устройства и удобством в применении при малых объемах работ.

Конструкция состоит из жестко сварного каркаса из профильной трубы 60х60 мм, к которой приставлены ножки. На удалении 0,2 м от поверхности они соединяются равнополочными уголками 20х20 мм. Поверх каркаса устанавливается столешница, используемая в роли опоры для подвергаемых сварке деталей, а также пазами для фиксации изделий.

На раму привариваются крючки для размещения проводов аппарата для сварки, между стойками устанавливается небольшой поддон под металлическую пыль и окалину.

С одной стороны размещают тумбочку из тонкого листа металла, предназначенную для инструмента. Там же устанавливают и бачок для воды.

Полупрофессиональный стол сварщика

Стол для сварки профессионального типа предназначен также для спайки, сборки различных металлических элементов, механической обработки. Некоторые виды таких столов могут применяться для элементов весом в несколько тонн.

Конструкция профессионального монтажного столика для сварки и пайки предусматривает наличие:

  • подвижных рабочих опор;
  • фрезеровальных и сверлильных устройств;
  • крепление для монтажа тисков;
  • поворачивающихся креплений для сварочного агрегата;
  • вытяжной вентиляции;
  • регулируемого освещения;
  • крепежа к полу при помощи анкеров.

Усовершенствования предназначены для предоставления сварщику максимального комфорта и при значительных объемах работ затраты на их приобретение быстро окупаются.

Критерии выбора

Главный критерий выбора монтажного столика для пайки либо профессионального для сварки – удобство производства работ. Не менее важны также:

  • наличие вытяжки либо настольного дымоуловителя для пайки;
  • наличие вентилирующего устройства;
  • края покрываются полоской из меди;
  • присутствие самодельной или заводской осветительной системы мощностью не менее 36 В;
  • наличие мест для размещения электродных стержней и инструмента;
  • обустройство заземления.

Сварочный стол, собранный своими руками, или заводского изготовления должен монтироваться из негорючих и неплавящихся материалов, не образующих токсичных веществ. Полимерные материалы для этих целей не подойдут, многие из них теряют прочность и жесткость даже при небольшом подогреве.

Самостоятельное изготовление стола для сварки

Проблема самостоятельного изготовления стола для сварки состоит в том, что на данный момент мало информации о таких конструкциях. Если брать за основу модели, которые изготавливаются для промышленных целей, то их чертежи довольно сложны, а многие функции невозможно использовать. Простой чертеж является альтернативой промышленным, его можно самостоятельно улучшить и доработать.

Необходимые инструменты и материалы

Чтобы создать комфортные условия для проведения сварочных работ, рекомендуется приобрести набор инструментов с функциями надежного крепления свариваемых деталей и возможностью быстро изменять их пространственное положение. Они должны быть прочными и стойкими к резким переменам температуры.

К таким инструментам можно отнести струбцины и зажимы, при помощи которых заготовки можно крепить к рабочему столу или между собой. Магнитное основание служит для фиксации мелких деталей, которые другими приспособлениями закрепить невозможно.

Определение размеров и заготовка деталей

В качестве примера можно использовать конструкцию, изготовленную из стального уголка и профилированных труб. Естественно, что изготавливать можно с другими размерами, материалами и изменять геометрические формы.

Столешница

Из сплошного полотна столешницу делать не рекомендуется. Поверхность лучше сварить из профильной трубы с размерами по периметру 60 × 40 × 2 мм. Внутренняя решетка варится из профиля, имеющего сечение 30 × 30 × 1,2 мм.

С помощью болгарки нарезаются заготовки труб.

Зачищаются торцы.

В первую очередь монтируется наружная рама. Внутренний профиль вырезается по проему рамы и вставляется в ее середину на расстоянии около 40 мм, после сварные швы зачищаются при помощи болгарки.

Ножки

Четыре ножки вырезаются из трубы диаметром 50 мм. Их длина составляет около 760 мм.

Вырезанные стойки свариваются по углам крышки.

При приваривании ножек к крышке важно не допускать их перекоса. Они должны монтироваться с рамой четко под углом 90 градусов

Для обеспечения такого ровного угла, необходимо использовать угольник и рулетку.

Дополнительный пояс жесткости каркаса

После приваривания ножек к столешнице для увеличения жесткости конструкции дополнительно делается обвязка. Для этого на высоте 200−300 миллиметров ножки свариваются при помощи уголка сечением 40 × 40 миллиметров.

Уголок приваривается плоской стороной вниз. В середину уголка можно уложить полку из толстой фанеры или ДСП для хранения сварочного аппарата и инструмента.

Изготовление и монтаж ручки для переноса

Для удобства перестановки на другое место столик можно снабдить ручками. Они изготавливаются из круглого прута диаметром 14 миллиметров, имеют форму «П» и привариваются с двух сторон столешницы.

Колеса для передвижения

Стол желательно снабдить колесиками для удобства перемещения. Если изделие будет стационарным, то средства передвижения лучше не использовать, потому что при работе конструкция будет неустойчива. Придется снабжать колеса тормозами.

Ниша под инструменты

Инструменты хранятся в специальном ящике, который может быть выполнен из листового металла или ДСП. Лучше всего изготовить отдельную тумбочку с несколькими полками, на которых и размещается инструмент.

Защитный кожух

Защитный кожух предназначен для того, чтобы не допустить брызг металла, разлетающихся при сварке. Каркас делается из уголка, а короб — из тонкого металла. Он крепится к верхней плоскости штифтами. При работе с деталями, которые выступают за габариты стола, защитный кожух снимают.

Снизу можно приварить ванночку с невысокими бортиками для окалины. Ее устанавливают с наклоном, чтобы окалина постепенно собиралась к нижнему краю.

Посмотрите видео, где показан процесс изготовления полупрофессионального сварочного стола.

Требования к столу для сварки

При работе используется ток с высоким напряжением, поэтому стол, предназначенный для сварочных работ, должен быть удобным и безопасным.

Конструкция стола должна отвечать таким требованиям:

  1. Над столом должна находиться принудительная вытяжка для того, чтобы выводить на улицу сварные газы и пыль из зоны проведения сварочных работ.
  2. Рекомендуется применять улиточный вентилятор, размещенный на небольшой высоте.
  3. По возможности столешницу нужно окантовать медной полосой. На ней очень удобно при зажигании дуги с электрода сбивать обмазку.
  4. Обязательно иметь местную подсветку зоны работы. Оптимальное напряжение для нее — 36 вольт, так что понадобится использовать понижающий трансформатор.
  5. В нижней части столешницы можно расположить полки для хранения электродов и вспомогательных инструментов: зубила, молотков, металлических щеток.
  6. Должно иметься закрытое отделение для хранения предметов, которые используются редко.

Самое главное требование — конструкция не должна состоять из огнеопасных материалов.

Конструкция стола для сварки

Существует два вида столов для производства сварных работ для домашних мастерских — это обычные, самые простые столы для периодической сварки средней сложности и полупрофессиональные сборочно-сварочные столы, на которых выполняются более сложные задачи.

По удобству использования к столу предъявляются следующие требования:

  • Высота стола должна быть не ниже или выше пределов в 700 — 850 мм.
  • Минимально рекомендованные габариты рабочей поверхности должны составлять 800×1000 мм.
  • Высота стола с защитным экраном от сварочных лучей должна быть не ниже 1400 мм.

Простой стол для сварочных работ

Отличается прочностью, простотой сборки и довольно удобной конструкцией для работы сварщика. Его конструкция состоит из жесткой рамы, которая сваривается из металла и состоит из четырех стальных стоек из уголка или профильных труб, сваренных между собой. По нижней части, на высоте примерно 200 мм от пола, стойки сварены уголками, сверху они приварены к прочной раме, на которой находится металлическая столешница.

На металлической столешнице могут иметься специальные пазы для крепления свариваемых заготовок.

На стальной раме, на которой расположена столешница, желательно приварить кронштейны для сварочного провода, а под столешницей рекомендуется разместить неглубокий поддон для сборки пыли и окалины.

С левой или правой стороны может находиться тумба с несколькими отделениями для хранения различных инструментов. Оставшееся место приспособлено для временного складирования более крупной оснастки.

Рядом желательно приварить подставку под емкость для воды.

Полупрофессиональный стол сварщика

Это уже довольно сложная конструкция сборочно-сварочного стола с дополнительной комплектацией. Эргономические свойства таких столов практически не отличаются от обычных, но на них предусматривается установка дополнительного оборудования для фрезеровки, сверления и других металлообрабатывающих операций. Также столы могут оборудоваться встроенными вентиляционными системами.

Ножки стола для жесткости всей конструкции, часто прочно прикрепляются к полу анкерными болтами или бетонной стяжкой.

Важной особенностью этих столов является возможность поворачивать рабочую платформу, благодаря чему сварщик может накладывать сварные швы на свариваемые детали с одной рабочей точки. Сборочно-сварные столы часто комплектуются быстросъемными слесарными тисками, комплектом различного размера струбцин и поворотными приставками для установки сварочного аппарата

Сборочно-сварные столы часто комплектуются быстросъемными слесарными тисками, комплектом различного размера струбцин и поворотными приставками для установки сварочного аппарата.

Критерии выбора стола

Защитные ширмы от лучей сварки, вентиляционных воздуховодов и другие облицовочные материалы рабочей зоны должны быть из негорючих материалов. Если раньше для этого применялась асбестовая ткань, то в настоящее время используются современные материалы Суперсил или базальтокартон.

Для жесткости всей конструкции ее масса должна быть не меньше 180 — 200 кг.

Освещение рабочей зоны должно быть настроено так, чтобы не создавались блики, мешающие работе сварщика (стекла сварочных масок практически их не поглощают).

Конструкция должна иметь поворотный механизм рабочей платформы и встроенную вентиляцию.

Соблюдение безопасности

Не желательно инструкцию по изготовлению стола превращать в нравоучения. И все-таки я хочу напомнить всем, кто увлекается сваркой и сам изготовил сварочный стол, что здесь придется часто работать. А для получения удовольствия от своих занятий каждую деталь следует правильно подобрать, а при сборке тщательно подогнать.

Не стоит пренебрегать вытяжкой и защитными атрибутами. Правила по безопасности придуманы на основании несчастных случаев с отравлениями, потерей зрения, ожогов. От подобных неприятностей даже в домашней мастерской убережет защитный щит с брезентовыми рукавицами и спецодежда с обувью.

Наглядно всё последовательность работ по созданию сварочного стола, смотрите в этом видеоролике:

Особенности конструкции

Сварочный стол — основное рабочее место сварщика. На ровной металлической столешнице удобно производить ручную сварку, резку металла, зачистку деталей, конечную шлифовку изделий. Классический стол сварщика, изготовленный своими руками, подходит для установки в гараже или мастерской. В таких условиях габаритная конструкция служит заземляющим элементом, так как она полностью выполнена из металла.

Еще одно отличие рабочего верстака от обычного стола — его строение. Оно отвечает критерию практичности и требованиям техники безопасности. Обязательными элементами являются огнеупорная столешница, поддон и ножки. Конструкция также может быть оснащена нижней полкой, на которой удобно хранить инструменты и оборудование — сварочный аппарат, щиток, амперметр, вольтметр, пенал с электродами. Любое сварочное оснащение изготавливают и устанавливают по правилам безопасности:

  • над столом — исправная вытяжка для отведения газообразных веществ;
  • вентилирующее устройство смонтировано на высоте 1,3–1,5 м над сварочным верстаком;
  • по краю столешницы приварена медная окантовка для сбивания смазки электродов;
  • рабочее место оснащено светильниками, функционирующими под напряжением 36 В.

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Советы по изготовлению компьютерного стола своими руками, этапы работы

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.


Простой

Полупрофессиональный


Сборочно-монтажный

Чертеж

Вентиляция на рабочем месте

Рабочее место сварщика ручной электросварки, как тех, которые занимаются газовой, должно иметь вентиляцию. Она необходима для того, чтобы обеспечить охлаждение для рабочих инструментов и техники, которые сильно перегреваются во время эксплуатации. Это помогает снизить температуру и обеспечить нормальный режим. Также это обеспечивает снижение концентрации токсических веществ, которые выделяются из расплавленного металла. Они являются одним из главных врагов индивидуальной безопасности и если в помещении нет проветривания и вытяжки, то сильно влияют на организм человека. Вентиляция также помогает убрать излишнюю загазованность в помещении, которая иногда может привести к детонации.

Вентиляция на рабочем месте сварщика

Вентиляция – это одна из тех важных вещей, чем должно быть оснащено рабочее место сварщиков. Существует естественная, которая осуществляется путем притока воздуха с улицы и искусственная. Для искусственной вентиляции применяются специальные вытяжки, вентиляторы и прочие средства, которые помогают осуществить циркуляция воздуха, где оно невозможно сделать обыкновенным путем.

Требования и особенности

Организация рабочего места сварщика проводится согласно ГОСТ 12.3.003-86.

Планировка сварочной кабины

Столы. Эти приспособления используются для сварки и сборки деталей. Они располагаются внутри кабины на высоте 50-60 см, если пост предназначен для сварки в сидячем положении, а также на высоте в 90 см, если это будет происходить стоя. Площадь стола должна составлять, примерно, 1 квадратный метр. Требования к рабочему месту сварщика предполагает наличие специальных болтов, к которым крепятся токопроводящие провода от сварочного аппарата. На столе должны быть гнезда для электродов. Если имеется выдвижной ящик, то там можно хранить документы и инструменты.

Под ногами работника должен иметься резиновый коврик.»

Сварочные кабины. Изолированное место, где устанавливается сварочный стол и прочие рабочие приспособления. Кабина должна быть изолирована от посторонних и иметь достаточно пространства. Размер кабин составляет 2х2 или 2х3 метра, а высота до 2 метров.

Чтобы улучшить вентиляцию, стены должны иметь зазор от пола в 20 см.»

Электрододержатель. Является одним из основных инструментов, которые использует сварщик. От его исправности зависит безопасность и производительность труда. Вес его не должен превышать 0,5 кг, а также он не должен нагреваться при работе. Обязательно должна быть изоляция, а также закрепление электрода максимально надежным.

Среди всех типов зажимов, лучше всего выбирать пассатижные зажимы.»

Щитки и шлемы. Требования к организации рабочего места сварщика предполагает использование таких индивидуальных средств защиты. Они должны соответствовать ГОСТ 12.4.035-78. Маска не должна быть тяжелее 0,5 килограмм. Существует 13 классов светофильтров для каждого режима мощности.

Изделия должны производиться из токонепроводящих материалов.»

Одежда. Требования безопасности к рабочему месту сварщика будут неполными, если не использовать одежду, как индивидуальное средство защиты. В комплекте должна быть куртка, рукавицы, брюки, специальная обувь и прочее. Большинство видов спецодежды шьют из брезента с вкраплениями асбеста, который помогает выстаивать против попадания расплавленного металла.

Одежда должна закрывать с запасом все части тела, не оставляя голых мест.»

Сварочные шторы. Аттестация рабочего места сварщика требует наличия перекрытия, в особенности, для многопостовых участков. Эти шторы делаются из огнеупорной ткани, которая зачастую совпадает с тем, из чего делают спецодежду. Шторы должны полностью изолировать рабочего от посторонних, чтобы ни сварочная дуга, ни искры и прочие негативные факторы не мешали другим людям.

Дополнительные инструменты. Анализ условий труда на рабочем месте сварщика будет неполным без дополнительных инструментов. Сюда входят винтовые зажимы, которые предназначены для обеспечение плотного контакта с изделием. Проволочные щетки применяются для удаления шлака, ржавчины и прочих налетов. Зубила и молотки применяются для врубки мест с дефектами, установки клейма на шов, ликвидации остатков брызг и так далее. Брезентовые сумки используются для хранения электродов.

Разновидности и чертежи стола

Конструкцию изделия выбирают, учитывая сложность предстоящих сварочных работ. При редком выполнении рутинных операций используют простые схемы. Для формирования сложных металлоконструкций требуется профессиональный стол сварочно-сборочный.

Простой сварочный стол

Такая мебель устойчива, проста в сборке, удобна в эксплуатации.

За основу берут жесткую раму, к которой прикрепляют 4 стойки из уголка или трубы с прямоугольным сечением. На небольшом расстоянии от пола размещают поперечные перекладины. Поверх металлической конструкции ставится столешница с фиксаторами для тисков. К раме приваривают держатель для кабеля, вниз ставят лоток для мусора. Дополнительно собирают тумбу с ящиками для размещения электродов. Рядом с ней ставят площадку для поддона с водой.

Полупрофессиональное оборудование

Более сложные варианты комплектуют дополнительными элементами.

Однако схема включает головки для сверления, зачистки, фрезерования. Стойки прикрепляют к полу анкерами или бетонируются. Поворотный стол позволяет создавать сложные металлоконструкции, не перемещаясь. Для размещения сварочного агрегата предусматривают вращающуюся подставку. В комплект включают струбцины и тиски.

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Алгоритм изготовления своими руками оригинальных журнальных столиков

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.

Простой

Полупрофессиональный

Сборочно-монтажный

Чертеж

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
