Самодельный сверлильный станок из дрели

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

  • циркулярная пила;
  • электролобзик;
  • болгарка;
  • крупнозернистая наждачная бумага;
  • простенький набор ручного инструмента;
  • линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Сверлильный станок с основой из металла

Перед тем как начать делать данный станок, необходимо заготовить некоторый материал:

  • уголок стальной 50-5-1000 миллиметров;
  • пластина из листовой стали габаритами 400-500-5 миллиметров;
  • стальные полоски 50-500-5 и 40-500-5 миллиметров;
  • небольшой кусок трубы 25 диаметра;
  • квадратная труба 40-40-3 миллиметра длинной 60 сантиметров;
  • стальной тросик длиной 2 метра.

Начать стоит со станины. Нарезав уголок отрезками в 50 сантиметров, привариваем их к заранее подготовленной пластине из листовой стали.

Затем на этой платформе из уголка 50-5 сваривается крепление для стойки высотой 7,5 сантиметров таким образом, чтобы составные части плотно садились одна в другую.

Теперь необходимо изготовить саму стойку. Для этого берем квадратную трубу 40-40-3 и в верхней ее части завариваем. На заваренной части высверливаем отверстие и нарезаем резьбу таким образом, чтобы впоследствии туда вкрутить болт, который будет натягивать тросик.

После потребуется изготовить каретку. Изготавливается она из пятидесятого уголка в соответствии с размерами крепления стойки. На данную каретку навариваются проушины, сделанные из стальной полосы 50-5 и предназначенные для закрепления в них вала.

Через данный вал пропускаем тросики, натягиваем с верхней стороны стойки, а нижнюю часть троса надежно крепим на станине. Далее к валу приваривается удобная ручка, выполненная из заранее заготовленной трубы диаметром 25 миллиметров.

Следующем шагом будет закрепление хомутов к каретке. И в конце мы получаем замечательную основу под дрель, что в завершенном сборном варианте является надежным и долговечным сверлильным станком, сделанный своими руками.

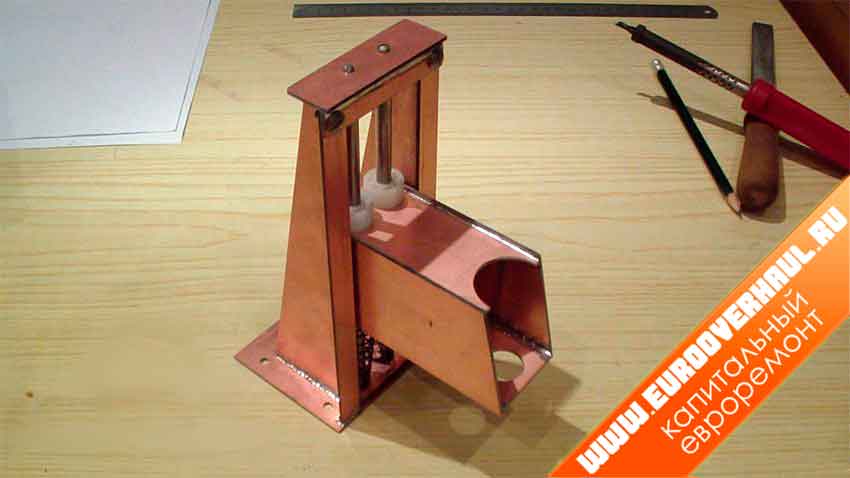

Такого вида станки также могут иметь и миниатюрное воплощение. Вместо громоздкой дрели можно использовать движок от фрезера или старого шуруповерта. Такие мини сверлильные станочки своими руками могут пригодиться для сверления небольших и точных отверстий, к примеру, в печатных платах.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

  • Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
  • Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
  • Пружина;
  • Ходовой винт с параметрами Тr16×2, L = 200 мм;
  • Стальной лист с примерной толщиной около пяти миллиметров;
  • Кронштейн для ходового винтика;
  • Маховик для винта;
  • Блок приводных шкивов;
  • Электрический двигатель;
  • Блок с конденсаторами;
  • Блок с ведомыми шкивами;
  • Пружина возвратного типа для шпинделя;
  • Клиновой ремень;
  • Приспособление выключателя;
  • Кабель сетевого типа с вилкой для использования розетки;
  • Рычаг;
  • Патрон для сверла;
  • Различные расходные материалы для креплений – винтики и гайки.

Варианты самодельных сверлильных станков

Вариантов самоделок много. Для их изготовления используют отслужившие свой век автомобильные рулевые рейки, подсоединенные к асинхронному двигателю от стиральной машины ремнем передачи, и даже старые микроскопы. Но самым эффективным являются самодельный станок, изготовленный из дрели.

Его можно изготовить из домкрата, служащего стойкой, приваренной к массивной пластине из стали, нескольких полос металла, швеллера. Вместо дрели допускается использовать шуруповерт. Приспособление простое в сборке и не требует больших денежных вложений. Для лучшей устойчивости его прикручивают к столешнице стола.

Станок с двигателем от стиральной машины

Изготовленный в домашних условиях сверлильный станок не будет уступать многим своим фабричным аналогам, а стоимость его будет намного ниже тех, что продаются в магазине.

Сверлильный станок своими руками

В некоторых случаях сверлильный станок из дрели может обойтись владельцу, если не бесплатно, то на порядок дешевле промышленных моделей. Такое мероприятие целесообразно в случаях:

  1. Если хозяин инструмента – специалист по радиодеталям, который работает с печатными платами, требующими высокой точности выполнения.
  2. Владелец занимается ремеслами, связанными с мелкими и тонкими работами по разным материалам, преимущественно по дереву и металлу. Например, изготовить детализированную и красивую деревянную шкатулку для драгоценностей невозможно, применяя только ручные технологии сверловки.
  3. У специалиста периодически возникает необходимость сверления или фрезеровки деталей, но точность исполнения непринципиальна.

В Интернете набирает популярность способ сборки домашнего сверлильного станка невысокой точности из старого детского велосипеда. Втулку от его колеса можно использовать в качестве шпинделя. А трубы рамы, как правило, выполнены из прочной и качественной стали. Дополнительно придется заказать переходник для патрона.

Расположение основных конструктивных элементов

Компоновка станка – принципиальный вопрос, когда речь заходит о высокой точности работы.

разные виды станин

Оптимальный способ для размещения – когда шпиндель и привод устанавливаются по сторонам колонны друг напротив друга, как на первом рисунке. Вибрацию и крутильную нагрузку, исходящую от шпинделя, полноценно компенсирует и отражает тяжелый мотор. Центр тяжести каретки должен обязательно совпадать с осей консоли. Это увеличивает точность при детальной и мелкой работе, а также помогает инструменту выдерживать высокие перегрузки.

При наличии виброгасящей станины, как на втором рисунке, которую можно взять от различных оптических устройств, в том числе и от микроскопа, привод и шпиндель можно разместить на одной стороне каретки.

Сверлильный станок своими руками — пошаговая инструкция, чертежи и лучшие модели

На третьем рисунке видно, что колонна устройства необычайно толстая. Это обусловлено тем, что для мелких станков, например, для ювелиров и радиотехников, необходимо обеспечить высокую точность работы. Для этого нужно минимизировать вибрацию и крутильную нагрузку. Они в свою очередь будут поглощаться колонной, благодаря большой площади ее сечения.

На четвертом рисунке можно увидеть, что для обеспечения высокой точности используется сдвоенная колонна из обычной стали, используемой для таких конструкций. Таким способом нивелируются нагрузки, нацеленные именно на изгибание колонны.

Пятый рисунок показывает сверлильный станок для дрели своими руками, изготовленный из обычной электродрели и полипропиленовых труб, которые используются в сантехнике. Такой вариант подойдет для редких работ, выдает среднюю точность изготовления, простой в эксплуатации и экономен в сборке.

Бюджетный вариант – делаем станок из дрели за 300 рублей

А это необычный способ, и потратить нужно будет около 300 рублей. Так вы получите приспособление, которое сверлит под любым углом, от 45 до 90 градусов.

Итак, рассмотрим особенности такого устройства:

  1. Угол наклона. Для того, чтобы наклонять приспособление на требуемый угол сверления, будет достаточно раскрутить два зеленых рычажка сверху и по шкале выставить требуемый градус.
  2. Ограничение сверления. Если вы закрутите ручки ограничения на требуемой высоте, то можно будет ограничивать глубину, на которую сможет войти сверло.
  3. Фиксация. Приспособление можно зафиксировать в абсолютно любом положении на вертикальной плоскости. К примеру, это очень удобно, если меняешь сверла, чтобы дрель не опускалась вниз.
  4. Фиксирование на поверхности стола. Если можно  зафиксировать подошву устройства на четыре самореза, к примеру, к столу, обязательно пользуйтесь такой возможностью. Такая функция будет очень удобной, если требуется просверлить много однотипных деталей.
  5. Подошва. Снизу есть углубление с шириной в 6 см, чтобы было удобнее устанавливать приспособление. В верхней части подошвы есть фаска с углом в 45 градусов с обеих сторон, и можно потребоваться сверление отверстия в ребре бруса квадратной формы.

В работе такое устройство простое и удобное. Это здорово поможет облегчить работы в мастерской, и при этом стоит сущие копейки.

Конструкции на основе фотоувеличителей

Стойку и каретку для самодельного станка возможно изготовить на основе советского фотоувеичителя. Фотоувеличитель уже внешним видом напоминает сверлильный станок. Достаточно его оснастить двигателем от дрели, шуруповерта или миксера требуемой мощности чтобы начать работать.

Перед сборкой необходимо снять все лишние детали: лампы, кожухи и т.д. При желании на основании можно установить самодельный столик для более удобного сверления деталей.

Плюсы основания из фотоувеличителя:

  • реализованная на заводе возможность перемещения будущей каретки с электродрелью в вертикальной плоскости;
  • возможность легкого зажима кронштейна на необходимой высоте;
  • стойка обеспечивает перпендикулярность сверла относительно стола;
  • сверлильный станок из фотоувеличителя получается полностью разборный и легко транспортируется;
  • конструкция получается дешевой, большинство материалов для станка собирается из скопившегося в гараже барахла.

Изготовление домашних сверлильных станков своими руками не только позволяет сэкономить на покупке оборудования, но также развивает инженерное и творческое мышление.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.

Сверлильный станок для домашней мастерской.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Самодельный сверлильный станок своими руками.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.


Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?


Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Какой ход действий?

Для этого необходима подробная пошаговая инструкция:

  • Выбираем необходимые материалы. Для упрощения работы и финансовой выгоды, можно посмотреть на старые элементы или технику, сняв с нее все необходимые компоненты для будущего сверла;
  • Делаем новые детали;
  • Собираем станок;
  • Делаем первый опытный образец сверления.

Обратите внимание!

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

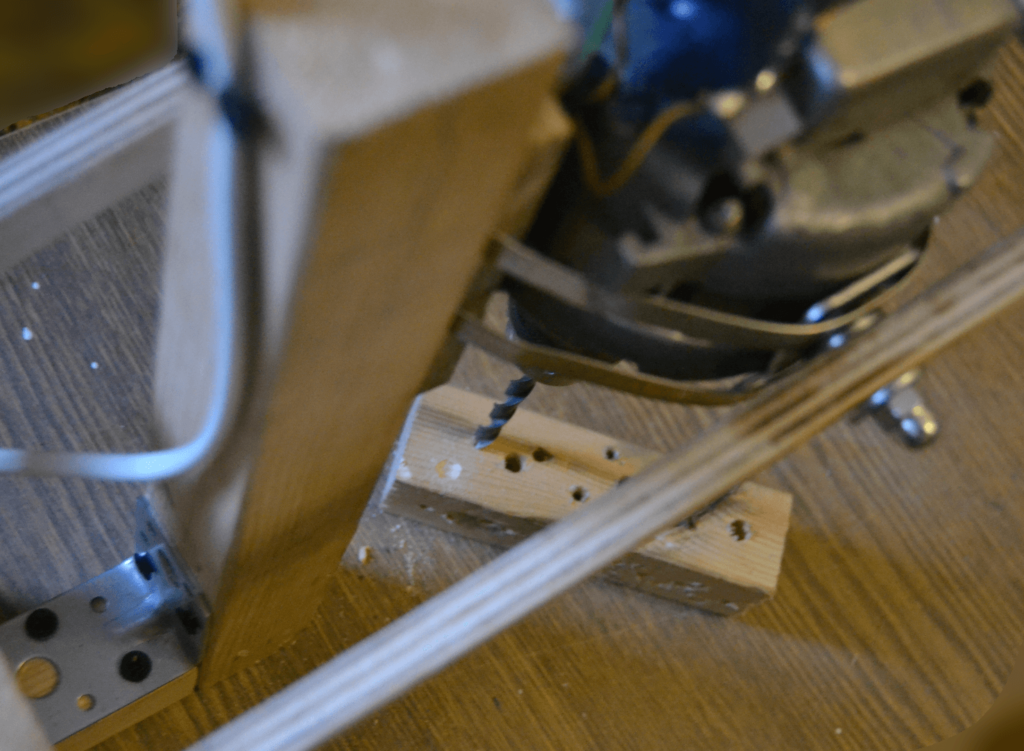

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

  1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента
  2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины
  3. Под шпильки в уголках просверливаются отверстия
  4. Эти уголки отверстиями надеваются на шпильки
  5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента
  6. Устанавливается и закрепляется дрель к подвижной части
  7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины

Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Каретка и ось с патроном

Ключевой элемент станка – каретка, которая перемещается по стойке, затягивается и убирает люфты. Она делается из профилей, резьбового стержня и нескольких подшипников. Последние выступают в качестве колесиков. Собирается каретка так:

  • режем профиль на четыре ровных отрезка;
  • отступаем с концов каждого отрезка 1-2 см и просверливаем отверстия;
  • стягиваем конструкцию гайками с шайбами, придавая ей прямоугольную форму.

Получившаяся каретка фиксируется на стойке затяжкой удерживающих крепежей. В итоге подшипники должны плотно прижаться к профилю. Это поможет избежать люфтов.

Далее вырезаем из стальной пластины крепежи для электромотора

Важно, чтобы отверстия на элементах были овальной формой. Так движок легче отодвинуть и, соответственно, натянуть приводной ремень

После приступаем к наладке ведомой оси со сверлильным патроном:

  • изготавливаем основу для оси, запрессовав в отрез трубки подшипники;
  • вставляем резьбовой стержень в отрез и фиксируем его, закрутив с обеих сторон по паре гаек;
  • завариваем профиль со стержнем шайбами и шлифуем сварочные швы болгаркой;
  • привариваем получившуюся втулку к каретке (обязательно под углом в 90 градусов);
  • фиксируем на оси шкив;
  • устанавливаем на оси сверлильный патрон.

После установки всех элементов проверяем качество и надежность креплений. Подставляем уголок к разным сторонам конструкции и смотрим, чтобы сверло располагалось строго перпендикулярно основе. Иначе работать на станке будет сложно.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

  • основание, которое еще называют станиной;
  • механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
  • устройство для обеспечения подачи;
  • вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

https://youtube.com/watch?v=fbPKpK2GZPA

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного станка из дрели, собранного в домашних условиях.

Сверлильный станок из дрели, собранный своими руками

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.


Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными

При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.
