Правила монтажа: уклоны, замкнутый контур, «гусиная шея»
Сводя все элементы пневмосети воедино, старайтесь придерживаться следующих рекомендаций.
1. Магистрали необходимо придать небольшой уклон — 1–2 %. Это нужно для того, чтобы конденсат, скапливающийся в основной линии, не попадал к потребителям, а стекал в нижнюю точку пневмолинии, оборудованную клапаном слива.
2. С той же целью отводам от основной линии к потребителям следует придать кольцеобразную форму в виде арок (так называемая «гусиная шея»). То есть отвод должен не просто опускаться вниз, а сначала подниматься наверх, а потом — вниз. Благодаря этому конденсат, опять же, будет проходить по уклону вниз, не попадая на посты потребления.
3. Наиболее низкие точки магистрали и все тупиковые окончания трубопроводов (нижние части вертикальных участков) должны быть оборудованы конденсатоотводчиками. Желательно объединить их общей дренажной линией, подключенной к сепаратору конденсата (такие устройства продаются).
4. Пневмомагистраль по возможности должна образовывать общий замкнутый контур, чтобы давление во всех ее точках было одинаковым. В противном случае давление в самой дальней точке магистрали будет минимальным. И чем длиннее магистраль — тем меньше давление в ее дальней точке.
5. Ответвления к потребителям желательно распределять согласно их рабочему давлению: чем выше давление — тем ближе к компрессору. Каждый пост потребления следует оборудовать редуктором с манометром (в продаже имеются редукторы, совмещенные с фильтром-влагоотделителем и лубрикатором), а также запорным вентилем.
6. Запорные краны должны быть и на отдельных участках магистрали — чтобы иметь возможность отсекать от сети любой участок для местного ремонта, не отключая всех потребителей.
7. Разводка пневмосети выполняется, как правило, по стенам или по потолку. Здесь главное сохранить удобство контроля, обслуживания и слива конденсата. Перед установкой нелишне разметить места на стене, где будет проходить магистраль.
8. Для уплотнения резьбовых соединений нельзя применять привычную для сантехников паклю. Вместо этого используйте специальные герметики, содержащие тефлон, либо тефлоновую ленту. При сборке следите, чтобы частицы уплотнительного материала не попадали внутрь трубопроводов.
9. Старайтесь избавлять магистраль от помех для потока воздуха. Не следует врезать в нее различные сантехнические элементы (например, водопроводные краны) — их гидравлическое сопротивление огромно.
10. Маршруты трубопроводов должны быть простыми, насколько это возможно, иметь минимальное количество изгибов, пересечений, врезок или соединений.
Напоследок видео — для закрепления знаний.
Итак, все требования к пневмосети соблюдены: правильно выбран материал и диаметр трубопроводов, подобраны шланги и быстроразъемные соединения. Вроде бы ничего не забыли… А вот и забыли: очистить воздух от пыли, масла и влаги. Только так мы сможем продлить срок службы пневмоинструмента и избежать при покраске таких дефектов как пузыри, масляные кратеры и сорность. Об оборудовании для подготовки воздуха — в следующий раз.
Место для установки компрессора
Если лишнего места нет и компрессору отводится «единственный свободный угол», то деваться некуда — туда его и ставим. Но если у вас есть желание и возможность установить компрессор правильно — установите его в отдельном помещении.
Это помещение должно быть сухим и отапливаемым (большинство компрессоров выпускаются для эксплуатации в диапазоне температур от +5 до +40°C). По очевидным причинам нельзя допускать воздействия на компрессор атмосферных осадков. Помещение должно хорошо проветриваться, всасываемый воздух не должен содержать паров токсичных веществ, взрывоопасных газов и растворителей. По этой причине компрессор нельзя устанавливать непосредственно в зоне подготовки и покраски автомобиля.
Крайне важно обеспечить низкий уровень запыленности в помещении. Постарайтесь по возможности свести к минимуму количество различных «пылесборных» поверхностей – вся эта пыль в конечном итоге пойдет в компрессор и далеко не вся она будет задержана фильтром
Если обеспечить низкую запыленность в компрессорной невозможно, придется чаще обращать внимание на состояние воздушного фильтра. Засоренный фильтр не только снижает выходную производительность компрессора, но и приводит к поломкам клапанов. Место для установки компрессора должно быть горизонтальным и ровным
Для удобства технического обслуживания компрессор желательно установить на некотором расстоянии от стен (0,8 – 1 м)
Место для установки компрессора должно быть горизонтальным и ровным. Для удобства технического обслуживания компрессор желательно установить на некотором расстоянии от стен (0,8 – 1 м).
Компрессор — сердце пневмосистемы. В то же время, без воздушной магистрали (ее можно сравнить с артериями), он так и останется лишь частью общего «организма».
Примеры реализованных задач:

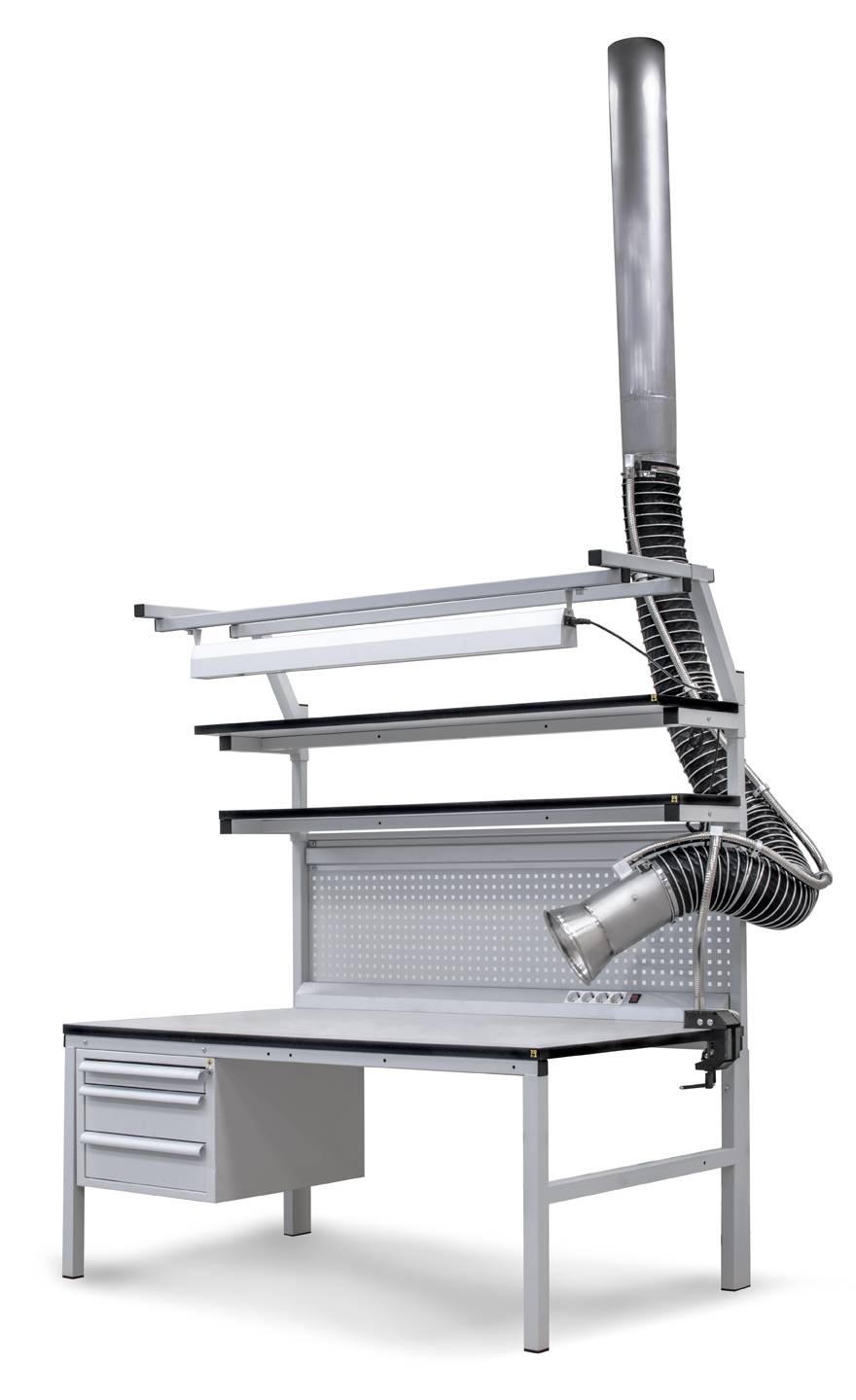

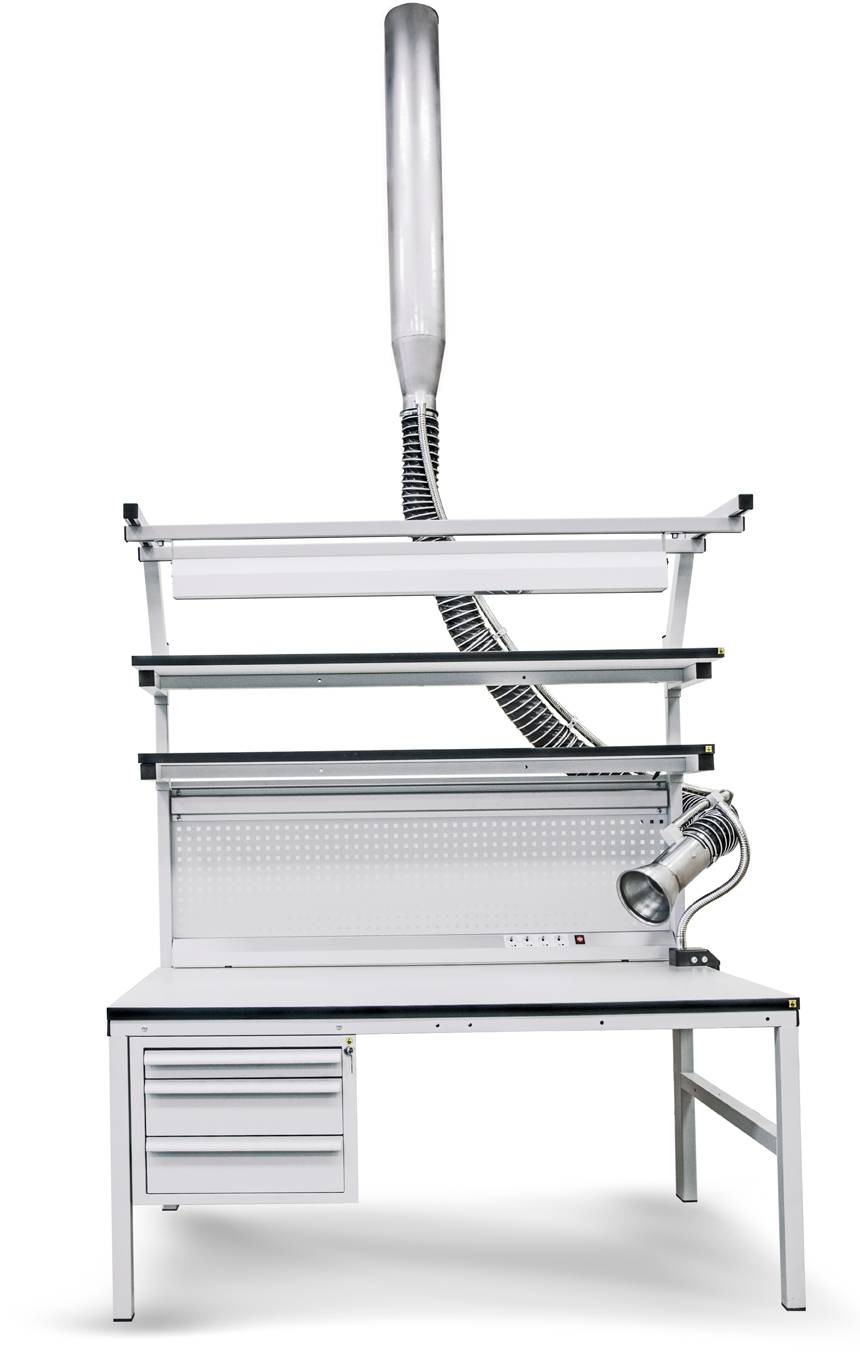

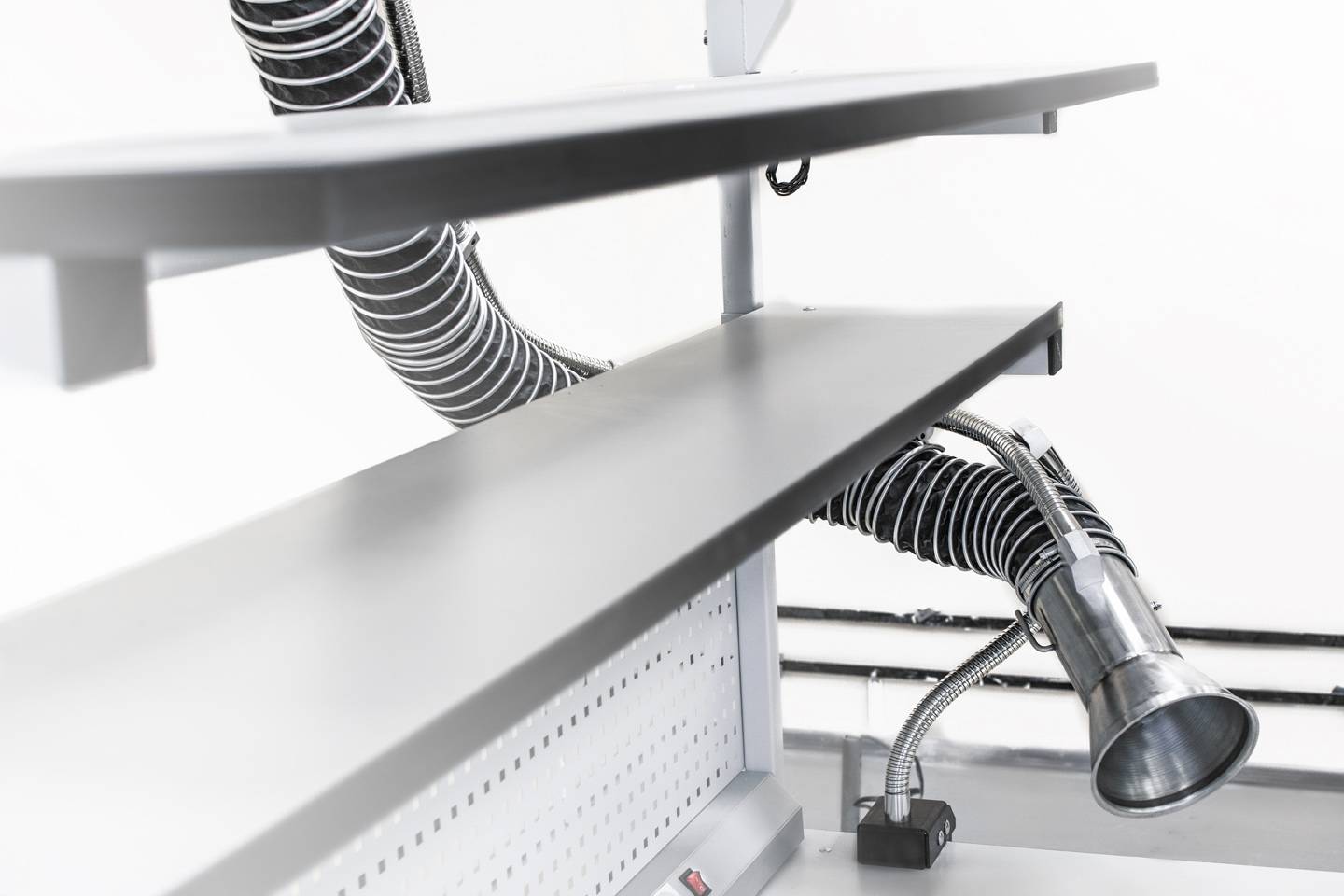

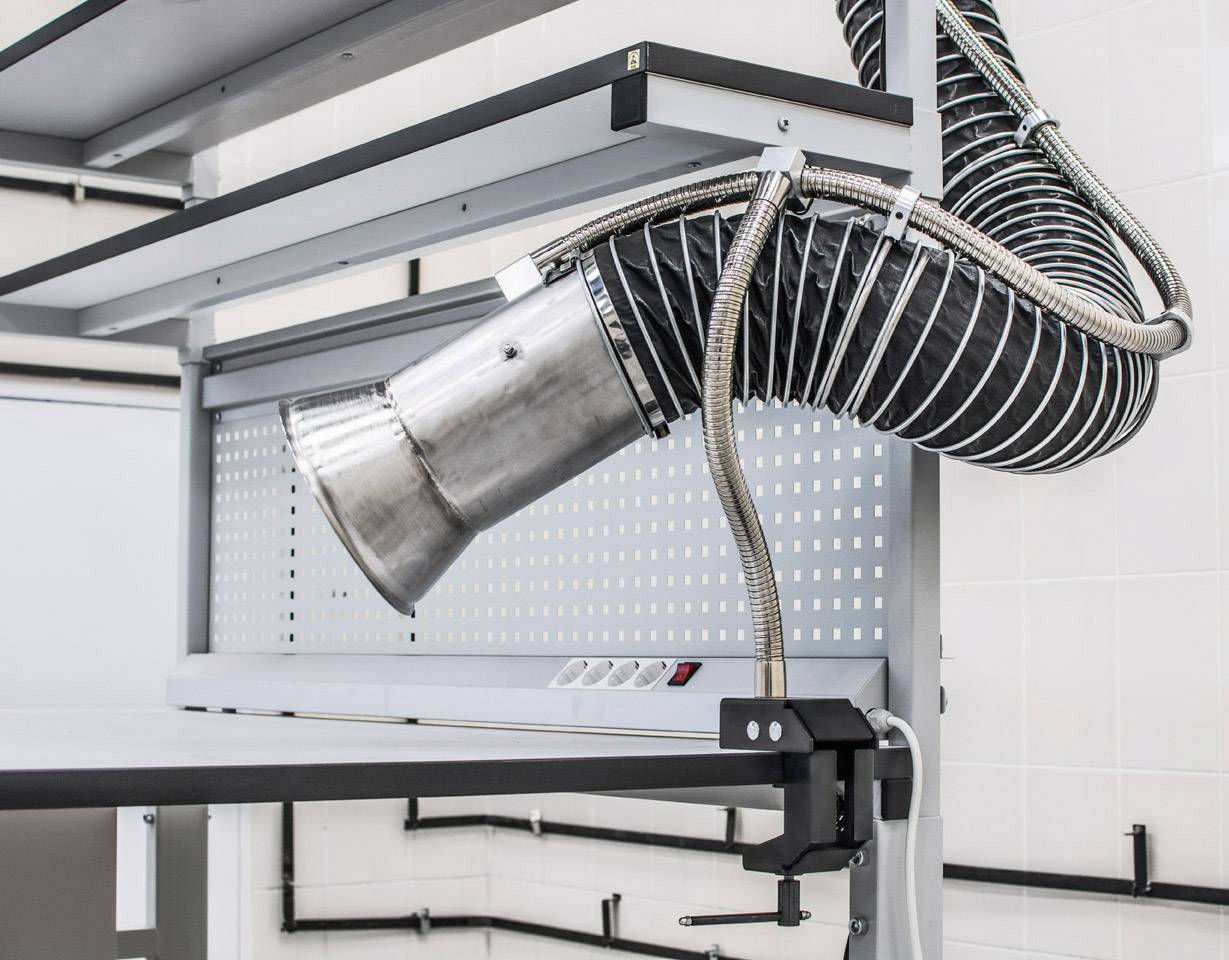

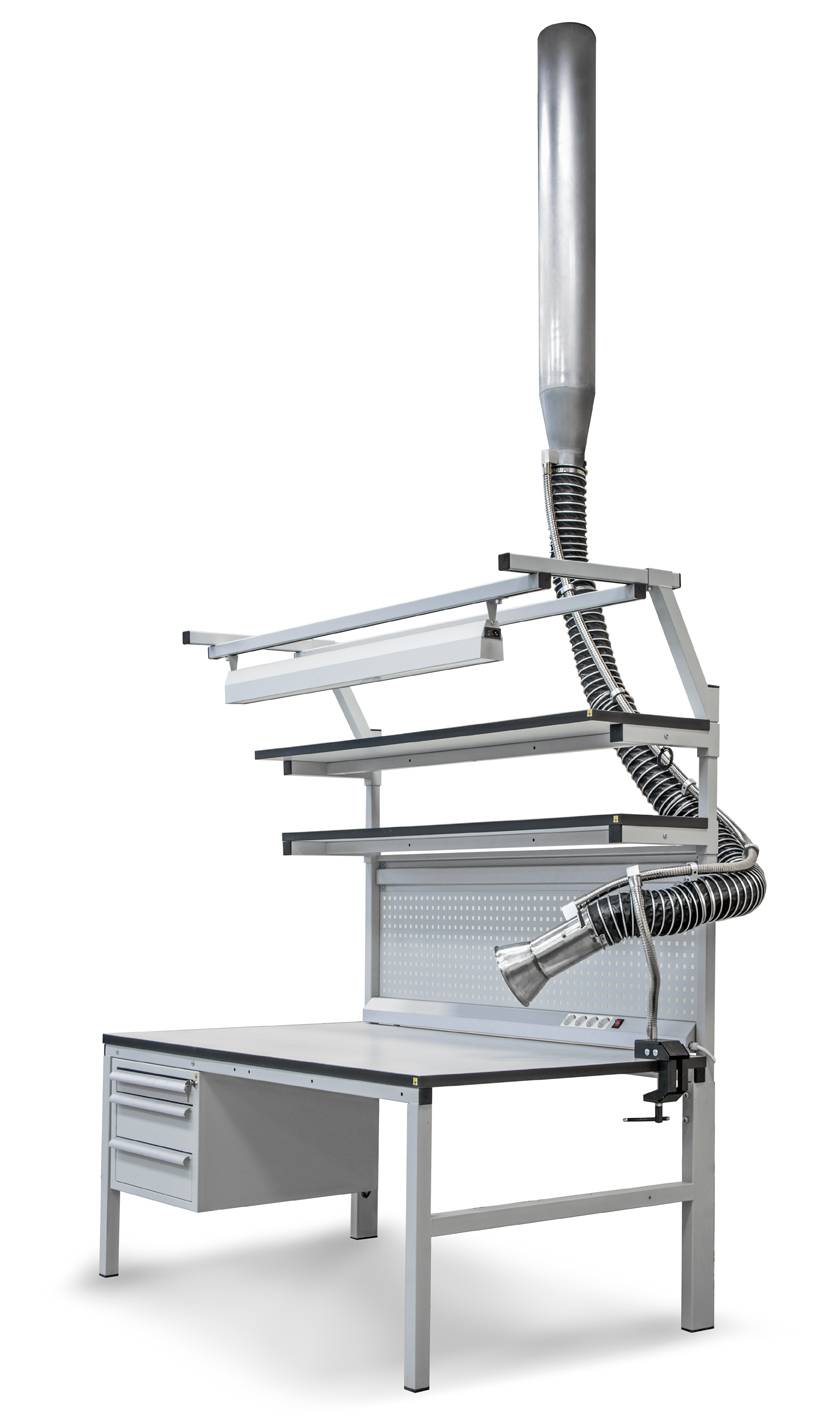

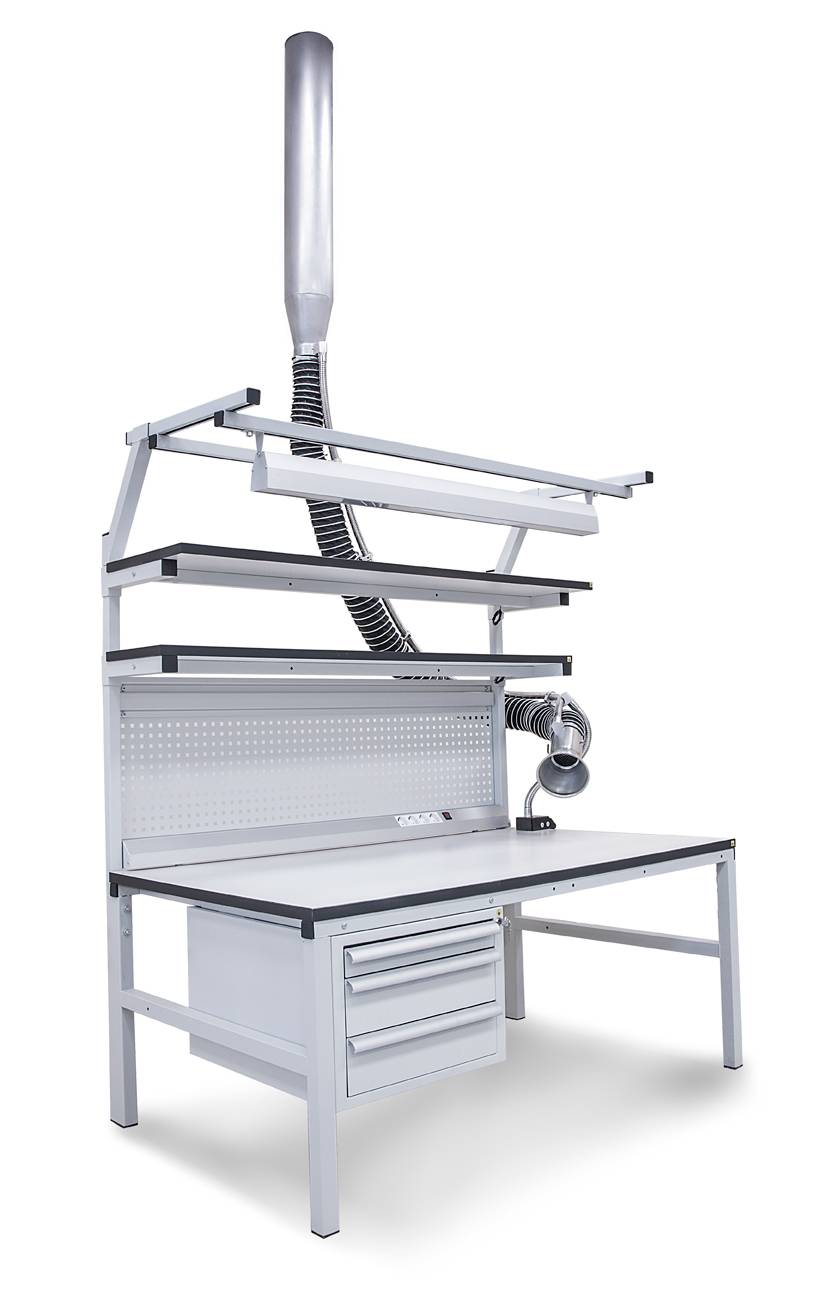

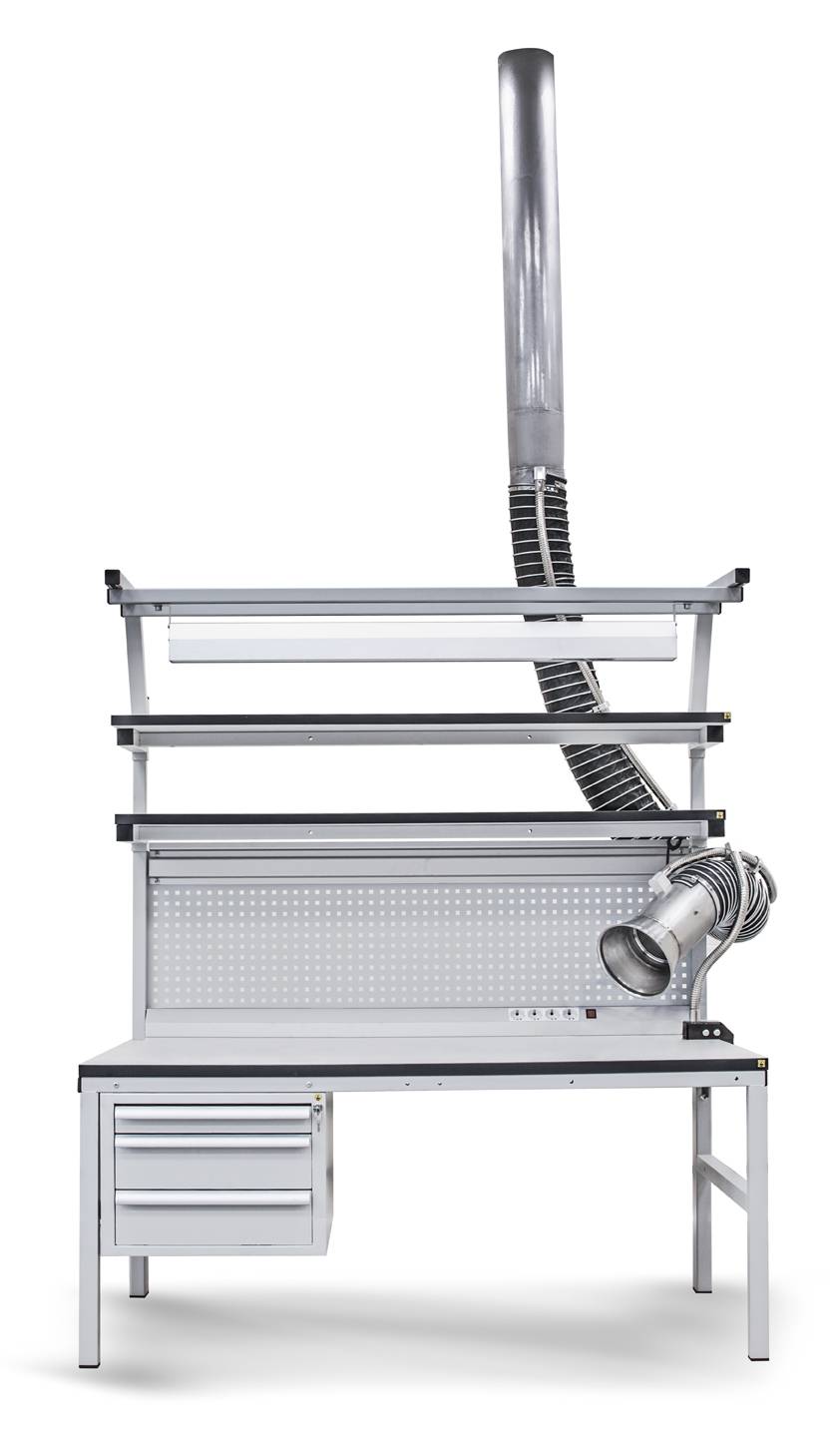

монтажные столы для пайки с вытяжкой
