Влагоотделитель для компрессора. Подготовка сжатого воздуха

Сфера использования влагоотделителей

В принципе, такие устройства применяют практически везде, где применяют сжатый воздух, вырабатываемый компрессором – в окрасочных цехах, при очистке рабочих мест. Их устанавливают и в централизованных сетях подачи воздуха, например, в штамповочных или ковочных цехах. С его помощью выполняют очистку оборудования, установленного в котельных, сантехники его используют для продувки канализационных систем.

Без сжатого воздуха невозможна работа подразделений, в которых применяют пневматический инструмент.

Автоматические сварочные линии, применяемые в кузовной сборке автомобилей, работают от пневматического привода и использование неочищенного потока воздуха рано или приведет к ее выходу из строя. А это повлечет за собой дорогостоящие ремонтные работы и серьезное снижения срока эксплуатации дорогостоящего технологического оборудования.

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

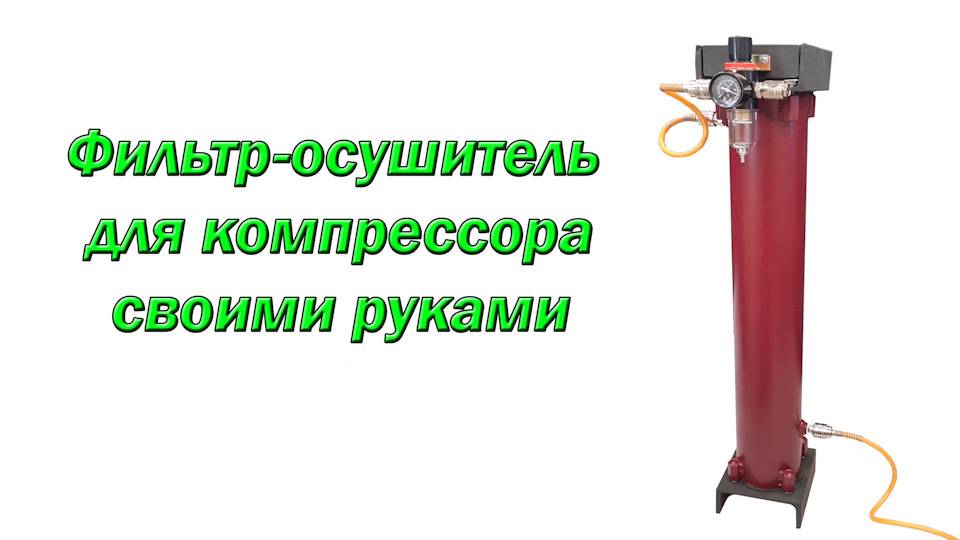

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

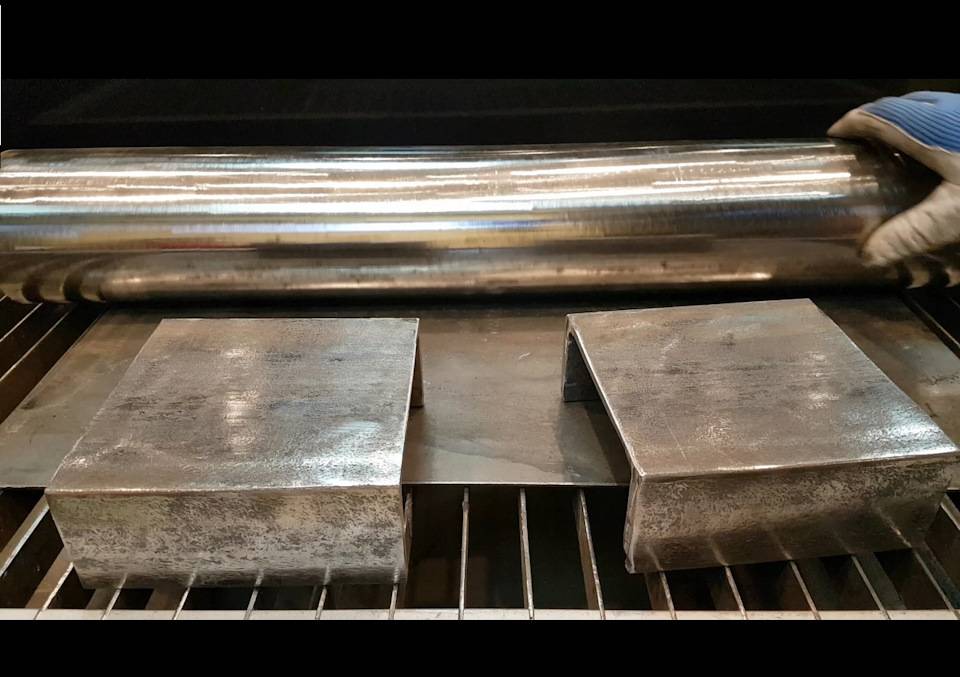

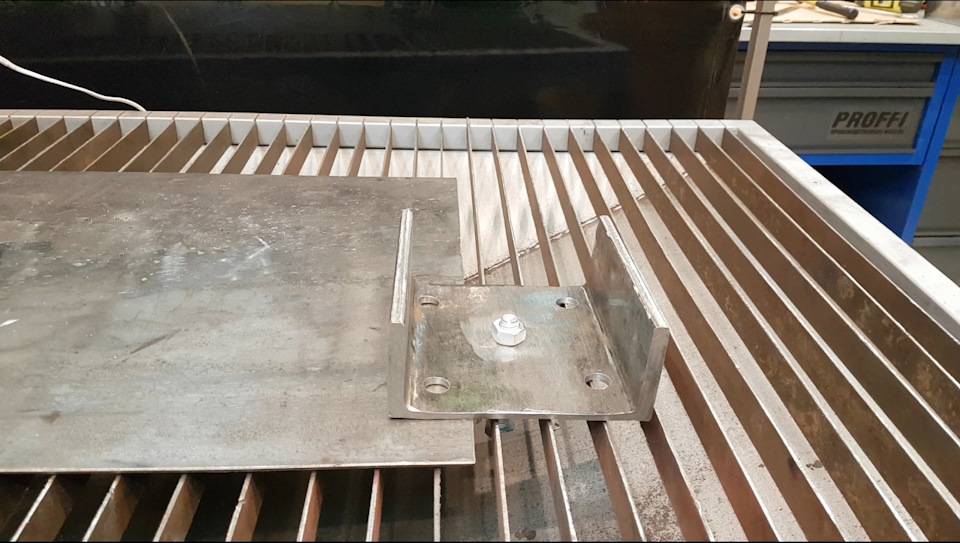

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

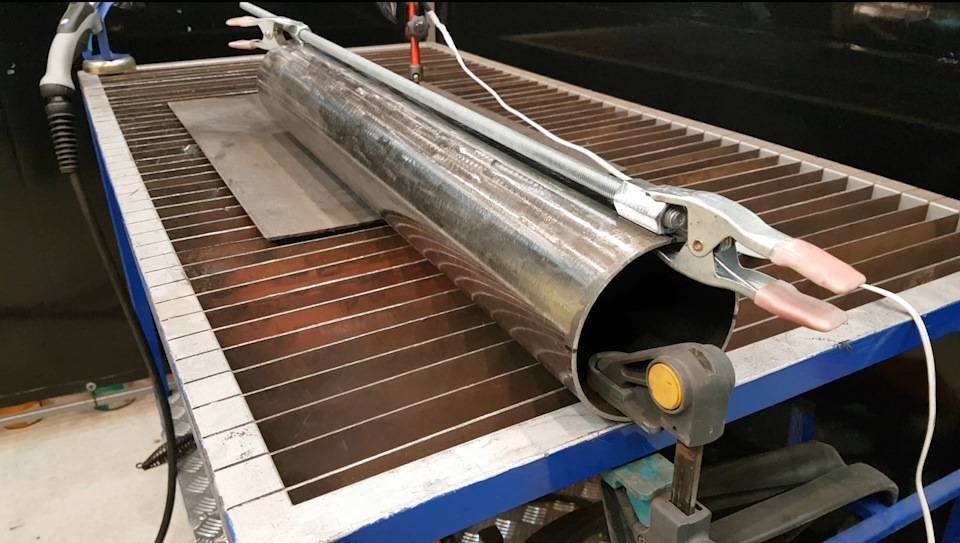

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

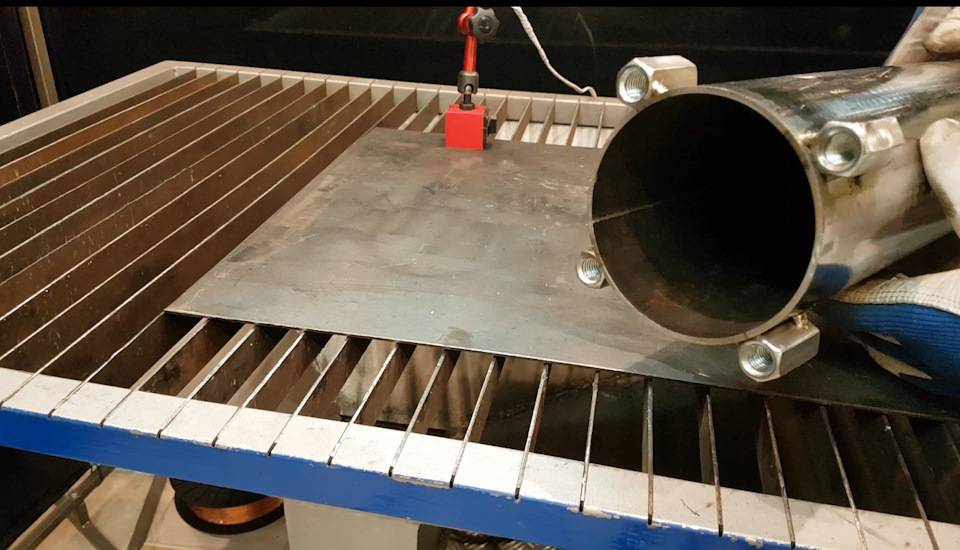

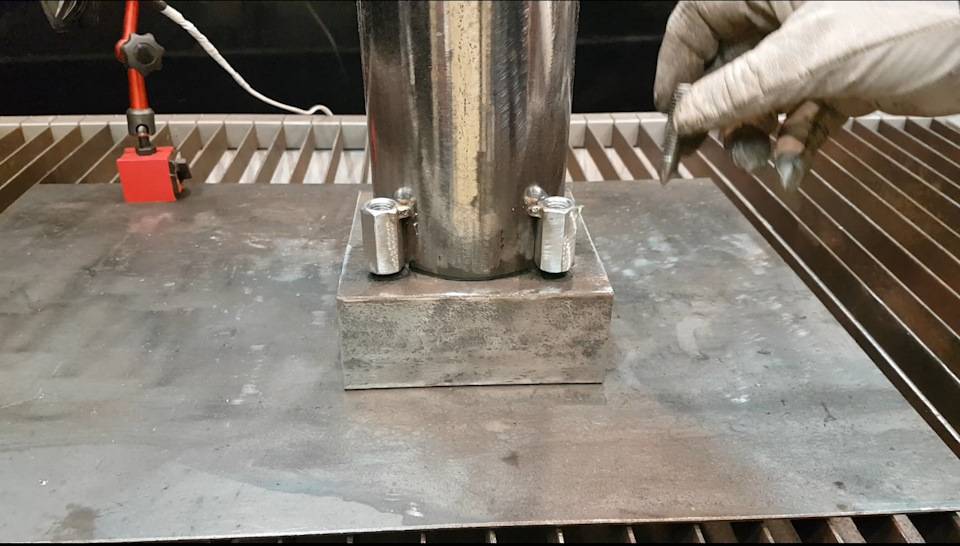

Ставлю на основание и размечаю места отверстий.

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

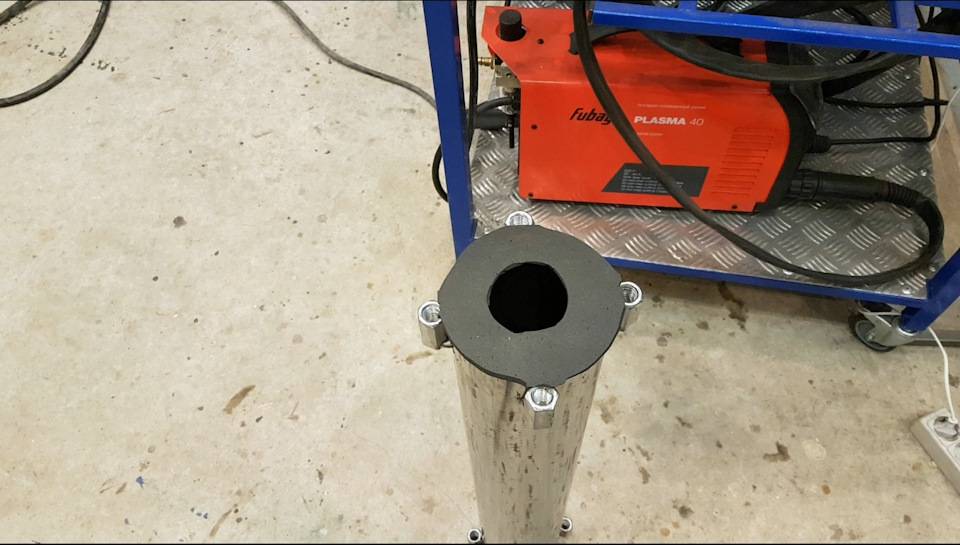

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

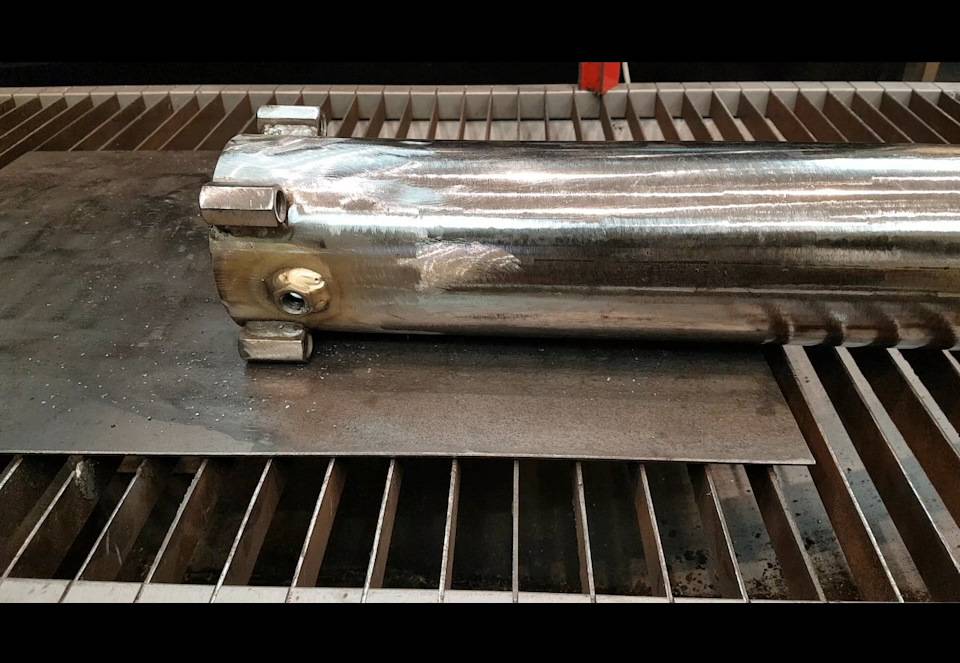

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

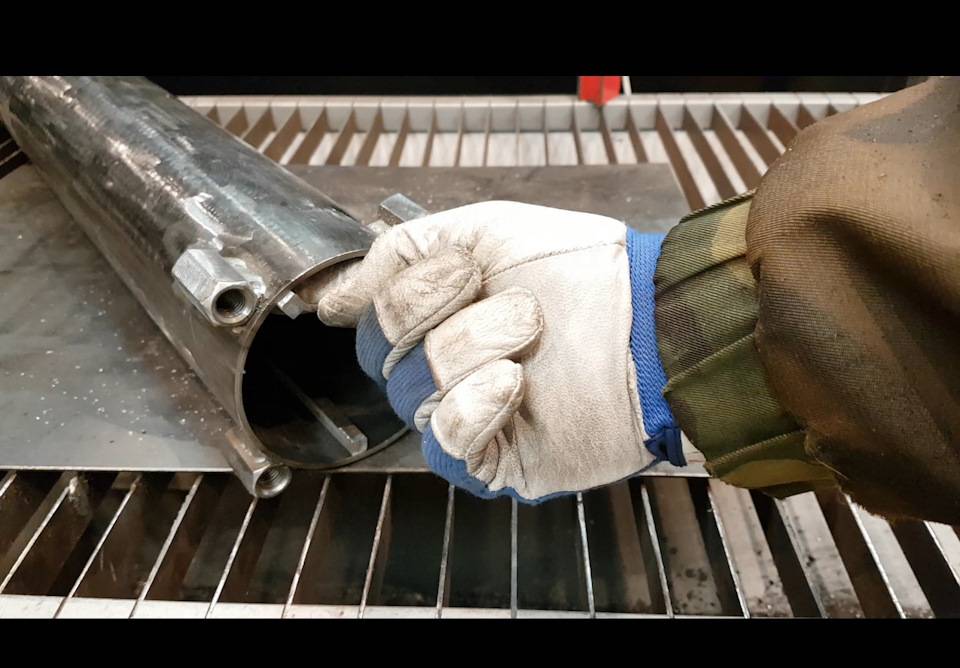

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

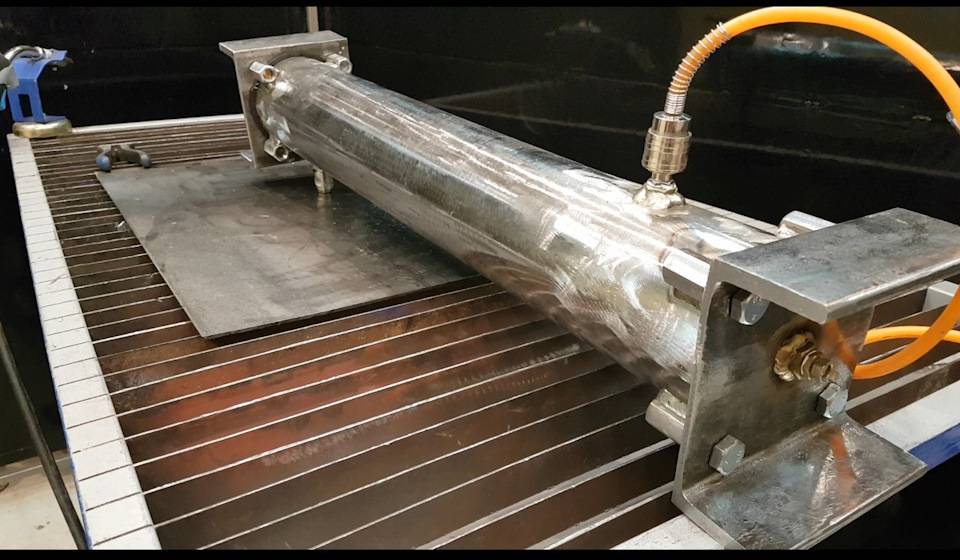

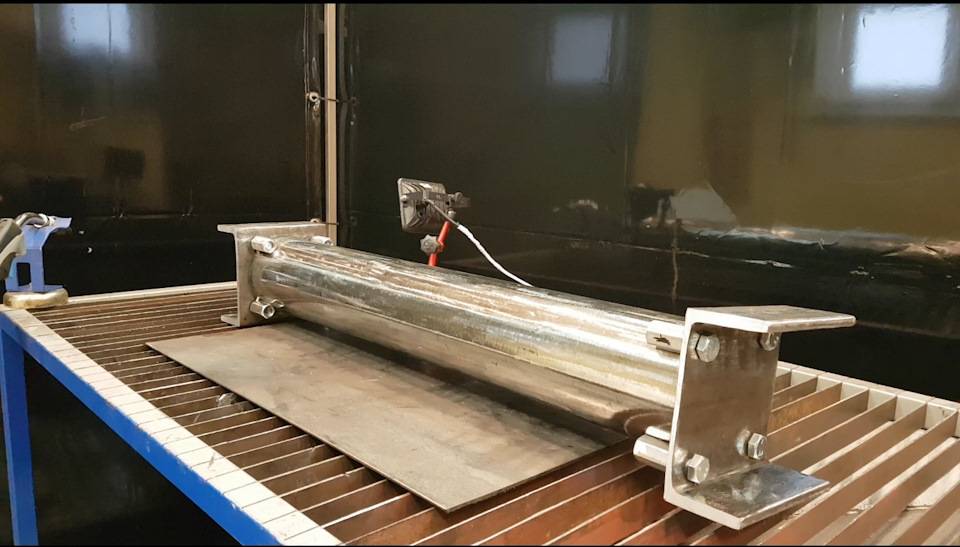

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

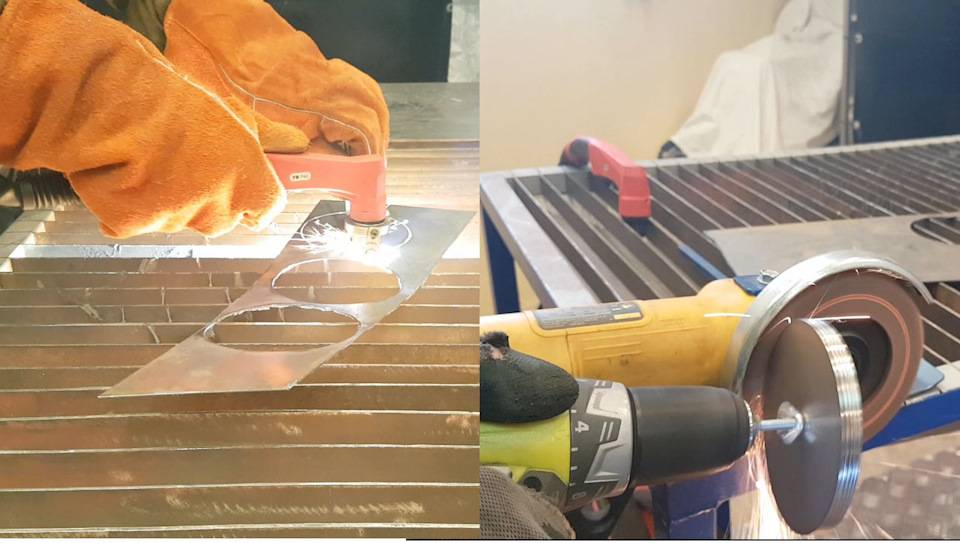

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

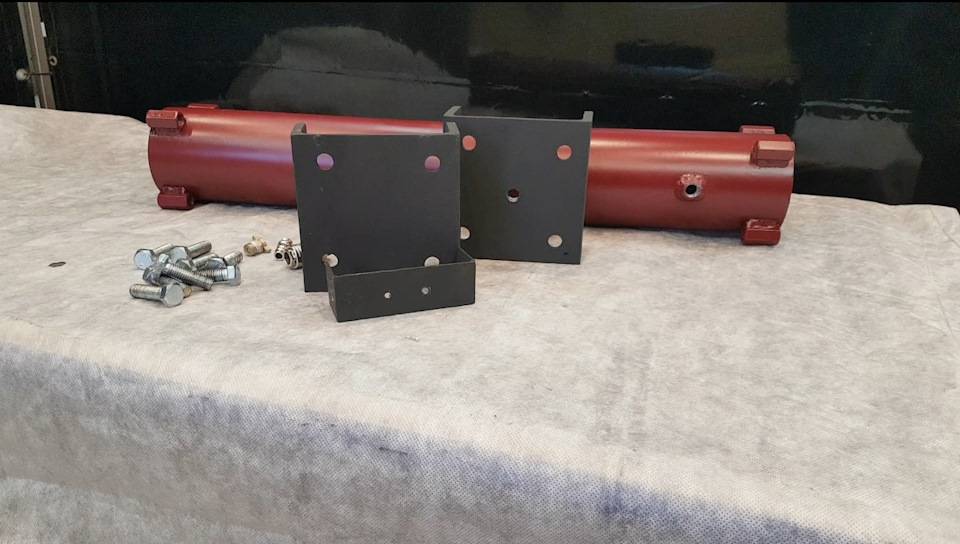

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

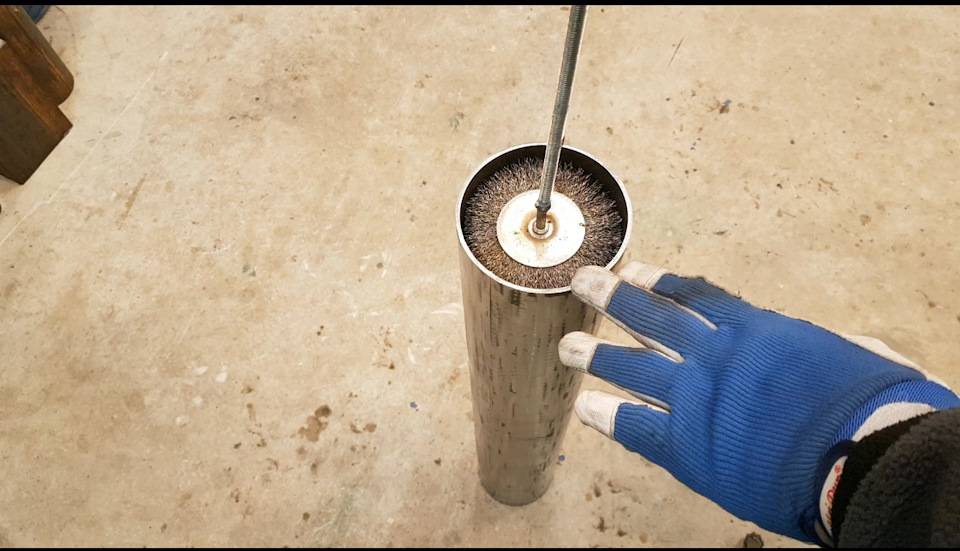

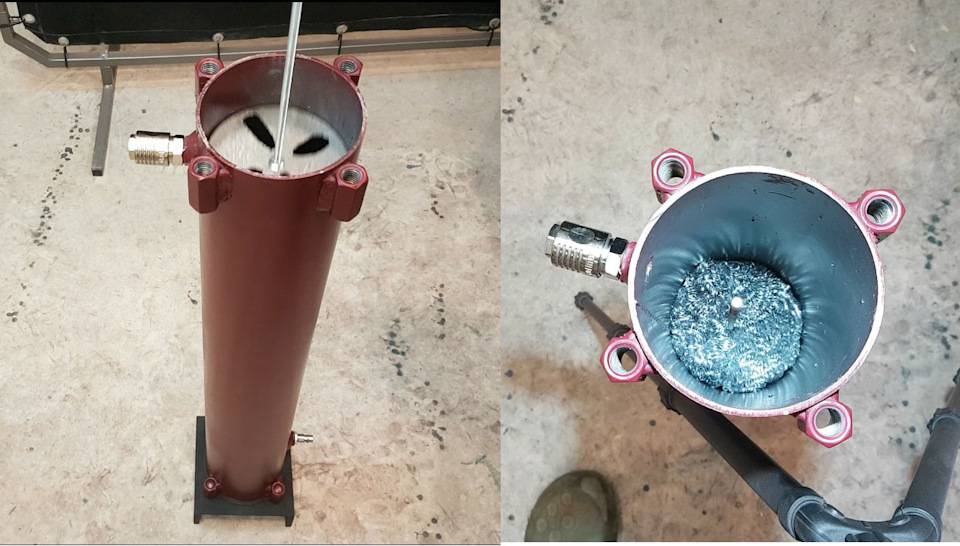

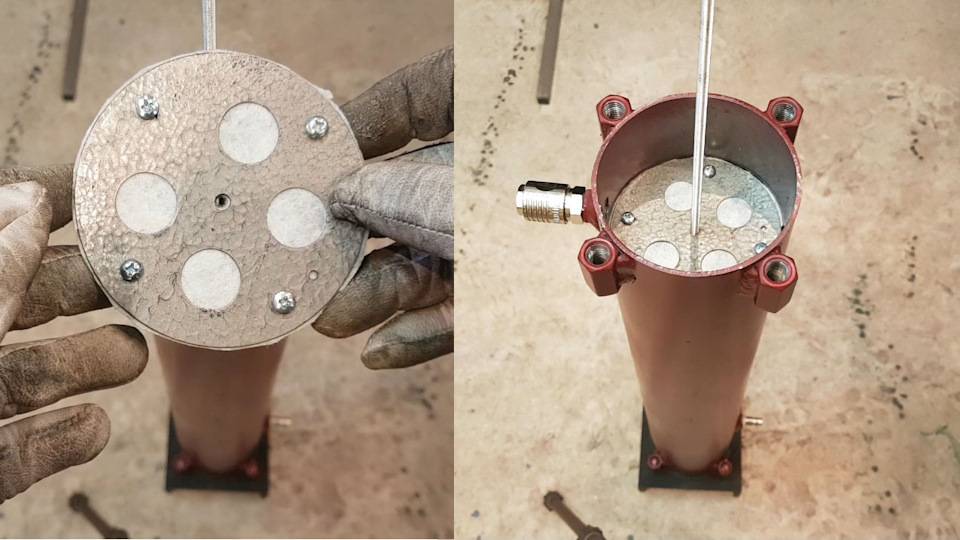

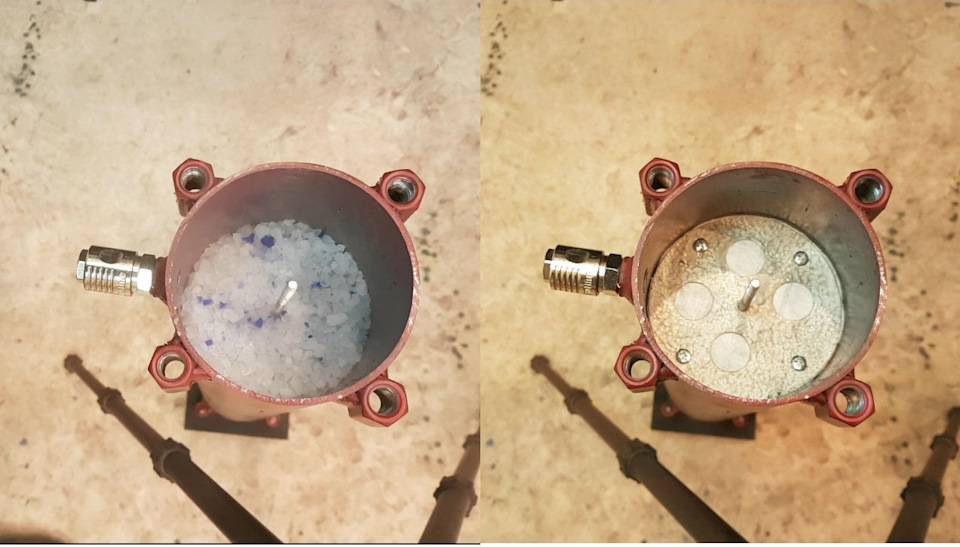

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

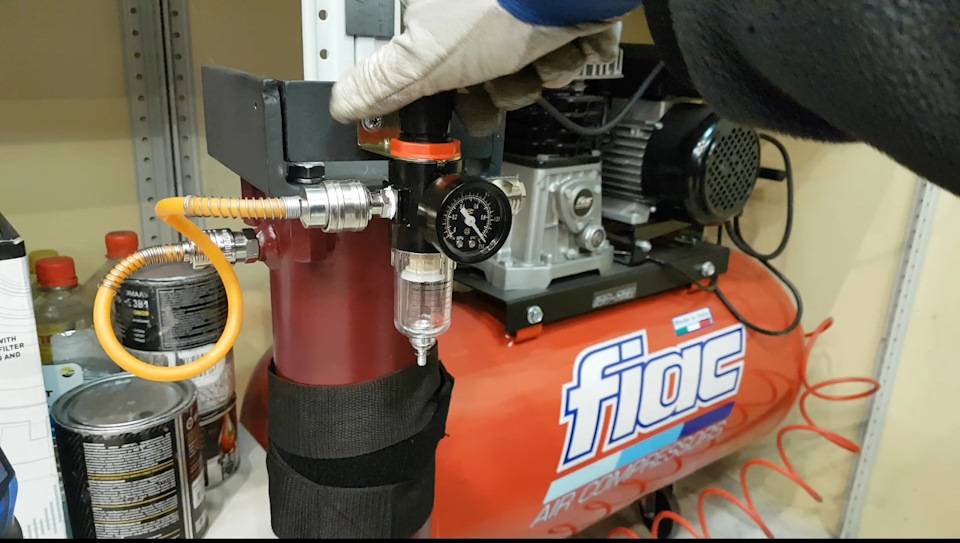

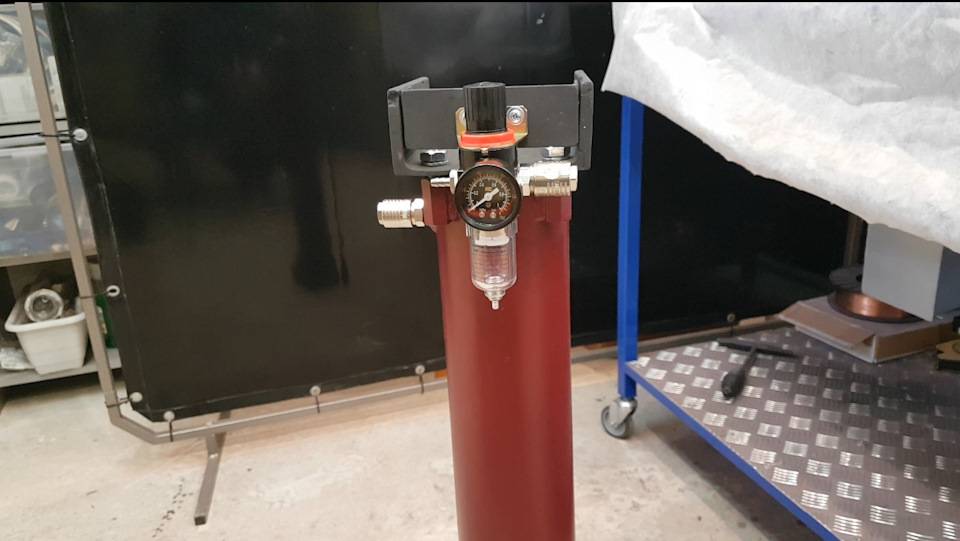

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —

Виды влагоотделителей

Существует несколько типов влагоотделителей, которые используют для бытовых и промышленных целей. Перед покупкой нужно определить задачи и сопоставить их с техническими характеристиками, чтобы подобрать оптимальный тип влагоотделителя. Среди большого и разнообразного выбора можно найти:

  • вихревые фильтры;
  • модульные системы для очистки сжатого воздуха;
  • влагомаслоотделитель для компрессора.

Особенности последнего типа устройства заключается в эффективной очистке от воды, твёрдых элементов и масла. Их устанавливают на масляные компрессоры, которые могут интенсивно обрабатывать детали при помощи смазочного состава. Крупные производственные предприятия с большим объёмом работы нередко используют и модульные системы фильтрации.

В такой конструкции влагоотделитель — это функциональный и важный компонент, но он не служит в качестве самостоятельного рабочего фильтра.

Управление модульной системой осуществляется контроллером, который подаёт разные команды не только фильтру, но и другим узлам в агрегате.

Критерии выбора

В зависимости от области применения, изменяются и требования к очистке

Если нужно покрасить поверхность при помощи пневматического пистолета, но необходимо обратить внимание на маленькую пропускную способность фильтра. Лучше отдавать предпочтение тонкой очистке

Во время производственного процесса могут быть минимальные требования к качеству фильтрации

Но в таком случае особое внимание уделяется объёмам выпуска. Специалисты рекомендуют смотреть на перечень инородных частиц, которые собирает фильтр

Оптимальное решение — влагомаслоотделитель для компрессора, которые обрабатывает из воздушной струи частицы воды и масла.

Если для работы необходим фильтр для сбора излишков влаги, то можно приобрести и осушители. Но они не гарантируют высококачественное избавление от разных фракций, частиц и инородных тел.

Как сделать влагоотделитель для компрессора своими руками

Влагоотделитель для компрессора — это устройство, которое предназначается для отделения масляных элементов из поступающего воздуха. Прибор является качественной фильтрационной системой. Такой инструмент нашёл широкое применение в автомастерских, а также различных производственных цехах, где сотрудникам приходится выполнять большие объёмы различных операций.

Водоотделитель для компрессора является качественным фильтром. Благодаря ему можно создать оптимальные условия для работы оборудования. Также механизм очищает воздух, который подаётся из пневмонасоса. Сейчас в конструкции влагоуловителей присутствует масляный или панельный фильтр. Он необходим для подготовки газовой смеси. После полной очистки пневматика подаёт на оборудование воздух, в котором совсем нет влаги. Влагоуловители часто применяют во время работы пескоструйного аппарата.

Влагоотделитель работает с воздушными массами до того, как они попадут в пневматический компрессор. Следует знать, что краскопульты не стоит эксплуатировать без такого устройства. Иначе они преждевременно выйдут из строя. Также качество нанесения краски сильно снизится. Воздушная струя проходит тщательную очистку, что позволяет на выходе получить поток без мелких твёрдых и жидких частиц.

Зачастую применяют устройство циклонного или же вихревого типа. Такой прибор очень эффективно улавливает мельчайшие частицы воды благодаря тому, что внутри конструкции происходит завихрение потоков. Жидкие частицы оседают на внутренней поверхности корпуса. Затем, в компрессор подаётся чистый воздух в сжатом состоянии. Внутри конструкции устанавливают лопасти, что способствует увеличению эффективности работы прибора. Во время движения происходит сбор масляных и водяных капель. В отладчике они конденсируются, а затем выводятся.

Минимальный размер фракции, который способен уловить влагоотделитель, напрямую оказывает влияние на итоговое качество очистки. Для промышленности используют аппараты, способные провести тонкую подготовку. Они забирают из воздуха частицы размером в 5 мкм. Обычные модели, используемые на небольших предприятиях, обычно оснащаются фильтрами, которые способны улавливать водяные фракции размером приблизительно 15 мкм.

До приобретения оборудования следует обращать пристальное внимание на максимальное поддерживаемое давление. Зачастую фильтр для компрессора способен работать при 7 Бар. Качество конечной обработки не зависит от этого параметра

Но нужно помнить о том, что влагоотделитель должен соответствовать компрессору. Сопоставлять следует мощность и нагрузку, появляющуюся во время передачи по системе сжатого воздуха

Качество конечной обработки не зависит от этого параметра. Но нужно помнить о том, что влагоотделитель должен соответствовать компрессору. Сопоставлять следует мощность и нагрузку, появляющуюся во время передачи по системе сжатого воздуха.

Для промышленных и потребительских целей применяют несколько основных видов влагоуловителей для пневмооборудования. Перед приобретением следует определиться с задачами, которые будут ставиться перед оборудованием. Это поможет выбрать подходящий тип устройства. Основные виды аппаратов:

  1. 1. Вихревые.
  2. 2. Модульные. Они представляют собой систему, предназначенную для очищения сжатого воздуха.
  3. 3. Влагомаслоотделитель.

Особенностью влагомаслоотделителя является очень эффективная очистка воздушных потоков от масла, воды и твёрдых примесей. Необходимо подключать к масляным компрессорам, которые обрабатывают какие-либо элементы с высокой интенсивностью. Также для крупных производств применяют и модульные фильтры. В этой конструкции предусматривается влагоотделитель. Он является отдельным элементом, но самостоятельно работать в качестве фильтра не может. Управление модулями происходит благодаря контроллеру. От него подаются команды на все конструктивные элементы агрегата, а не только влагоуловителю.

Разные сферы деятельности выдвигают свои требования к степени очистки. Для покрасочного пневматического пистолета нужны фильтры, которые имеют низкую пропускную способность. Эти запросы хорошо выполняет оборудование тонкой очистки. В производстве к качеству фильтрации часто выдвигаются минимальные требования

В таком случае зачастую обращают внимание на максимальный объём прохождения воздушных масс. Также важным фактором может быть перечень частиц, которые способен уловить фильтр. Зачастую для этих целей выбирают влагомаслоотделитель

Зачастую для этих целей выбирают влагомаслоотделитель.

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

  • В качестве резервуара используется газовый баллон.
  • Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
  • Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
  • В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
  • Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
  • Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
  • В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
  • На выходном конце устанавливается сетчатый фильтр.

Читать также: Ввод электрокабеля в дом под землей

Способ #2

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

  • отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
  • листовой металл (толщина 3 мм);
  • металлическая сетка;
  • огнетушитель б/у;
  • крепежные детали.
  • От трубы отрезается кусок с ровными краями по длине 50-55 см.
  • С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
  • Такой же разрез наносится диагонально с другой стороны трубы.
  • На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
  • Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
  • Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
  • Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
  • Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
  • На огнетушителе откручивается пробка.
  • Отрезается горлышко и резьба на нем.
  • Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
  • Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
  • Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
  • Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
  • Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.

Большинство моделей кондиционеров (сплит-систем) имеют компрессионные блоки, направленные на регулировку уровня увлажнения воздуха. Но бывают ситуации, когда микроклимат в помещении имеет слишком высокие показатели влажности. В такой ситуации компрессионное оборудование необходимо обеспечивать дополнительным влагоотделителем.

Влагоотделитель для компрессора можно сделать своими руками из подручных средств

Устройство осушителя сжатого воздуха промышленного, принцип работы и значение

Влагоотделители имеют различные характеристики в зависимости от назначения:

  1. Есть приборы с небольшой пропускной способностью фильтра, но с тонкой очисткой.
  2. Есть агрегаты с высокой пропускной способностью, но низким качеством фильтрации.

Первый тип применяется в покрасочном оборудовании, второй тип как раз характерен для климатического оборудования, где фильтрация возложена на другие функциональные блоки.

В зависимости от характера фильтрации выделяют два основных разновидности влагоотделителей:

  1. Осушители: избавляют только от влаги, не гарантируют качественного удаления твёрдых частиц.
  2. Влагомаслоотделители: отводят из воздушной струи не только воду, но и маслосодержащие элементы.

На промышленном уровне производится три вида осушителей:

  1. Вихревые: действие прибора основано на принципах протекания процессов в природных, климатических циклонах, когда воздух вращается вокруг центральной оси и отбрасывает влагу на стенки. Влажный воздух имеет большую плотность, поэтому концентрируется ближе к стенкам, где при движении конденсирует капли воды.
  2. Силикогелевые: в основе работы лежит применение абсорбирующего материала, который забирает в себя влагу.
  3. Холодильные: удаление влаги происходит за счёт пропуска воздуха через холодильный резервуар.

Читать также: Насадка для полировки машины на дрель

Наибольшим распространением пользуются вихревые или циклонные разновидности устройств. Здесь, из пропускаемого через компрессор воздуха, вода выводится (задерживается) за счёт специального завихрения потоков. Частицы жидкости оседают на поверхности.

Для повышения эффективности внутреннее пространство вихревого фильтра оборудуется специальными лопастями. Они собирают на своей поверхности водяные частицы, которые отводятся в специальный резервуар, где она задерживается за счёт наличия мембран.

Для эффективности осушителей очень важна характеристика, определяющая размер отделяемой фракции воды. На промышленном уровне производятся «тонкие» устройства, которые способны «уловить» и очистить поток от водных частиц фракцией около 5 мкм. Большинство агрегатов производит удаление воды фракцией от 10 до 15 мкм.

Большое значение для определения соответствия осушителя для конкретного компрессора имеет показатель создаваемого давления. Так, фильтр осушитель для компрессора среднего уровня функционирует при сохраняемых параметрах в 6—8 бар.

Этот показатель не влияет на эффективность работы, но важен для определения оптимального соответствия деталей для конкретной модели компрессора. Давление даёт возможность сопоставить мощность и нагрузки, которые возникают при прогоне сжатого воздуха.

Плюсы установки осушителя:

  1. Дополнительная фильтрация, увеличивающая очистку воздуха и удаление различных примесей.
  2. Получение на выходе воздуха, не перенасыщенного влагой.

Установка влагоотделителя имеет и свои недостатки, так что к его оборудованию стоит относиться внимательно. К минусам относятся следующие факторы:

  1. Монтирование агрегата увеличивает нагрузку на основную рабочую базу компрессионного оборудования.
  2. Усиливается износ устройства и повышается вероятность поломок.
  3. Происходит снижение показателей пропускаемых объёмов воздуха, что сказывается на эффективности и производительности.

Назначение

В составе группы подготовки сжатого воздуха влагоудалители циклонного типа устанавливаются после ресиверов, охладителей, осушителей, в максимальном приближении к пескоструйному агрегату. Способность снижать концентрацию жидких составляющих в пневмопотоке до 1% делает этот аппарат незаменимым при эксплуатации пескоструйных установок, работающих с мелкофракционными абразивами.

Циклонные сепараторы используются на пневмомагистралях мастерских и производственных цехов, где производится полировка и повышение степени шероховатости поверхностей, также циклонный влагоудалитель применяют при очистке труб и внутренних частей деталей. Усложненные конфигурацией детали операции с использованием абразива требуют высокой степени сухости песка.

Устройство осушителей

Конструктивно адсорбционный осушитель состоит из двух основных частей:

Адсорбционный осушитель воздуха — принцип работы

  • литый корпус, в котором основные элементы устройства;
  • патрон осушителя.

В корпусе размещаются главные рабочие механизмы агрегата – регулятор давления, группа клапанов, подогреватель. Внутри него выполнены специальные воздушные каналы, а на поверхности – специальные патрубки. В нижней части корпуса присутствует своеобразный глушитель «грибок», сверху – осушительный патрон. Именно последний элемент играет главную роль в удалении лишней влаги из воздуха.

Патрон содержит внутри резервуар, содержащий особый адсорбент. Он в нижней своей части опирается на специальные фильтры, а сверху прижимается пружиной. В дне патрона адсорбционного осушителя присутствует отверстие с резьбой, предназначенное для его установки на корпус.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

  • В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
  • Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Влагоотделитель циклон

Для сброса конденсата имеется дренажный вентиль.

У влагоотделителей-циклонов есть важное достоинство: попутно они удаляют из воздуха и пыль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель — схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Для сброса конденсата достаточно нажать имеющуюся на корпусе кнопку, а в высокопроизводительных моделях этот процесс осуществляется автоматически.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Большинство современных приборов отсеивает частицы с размером более 5 мкм, но есть и такие, которые пропускают только пылинки размером менее 0,1 мкм (стоят очень дорого).

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Фильтр-влагоотделитель — чертеж

Важным аспектом является расстояние от входного патрубка до выходного — оно должно быть достаточным для того, чтобы пар успел сместиться под действием центробежной силы к стенке.

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

  1. С использованием центробежных сил.
  2. С применением веществ, адсорбирующих влагу.
  3. Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.

Описание устройства

Под влагоотделителем подразумевают фильтрационное средство высокого качества. Оно обеспечивает оптимальные характеристики при работе оборудования, а также очищает состав воздушной среды, которая выпускается пневматической системой. Современные модели компрессоров нередко дополняют панельным или масляным фильтром, который выполняет тщательную подготовку рабочей смеси.

Это немаловажный этап фильтрации для пневматической системы, которая занимается обслуживанием негабаритного инструмента. Стандартные модели влагоотделителей для компрессоров чаще используют в автомобильных мастерских, а также на производственных линиях, где рабочие выполняют большой объем лакокрасочных операций.

В результате тщательной очистки и переработки пневматическая система выпускает воздух, в котором отсутствуют частицы влаги. Благодаря своим свойствам влагоотделители используют для правильной работы и эксплуатации пескоструйного строительного аппарата.

Описание устройства

Под влагоотделителем подразумевают фильтрационное средство высокого качества. Оно обеспечивает оптимальные характеристики при работе оборудования, а также очищает состав воздушной среды, которая выпускается пневматической системой. Современные модели компрессоров нередко дополняют панельным или масляным фильтром, который выполняет тщательную подготовку рабочей смеси.

Это немаловажный этап фильтрации для пневматической системы, которая занимается обслуживанием негабаритного инструмента. Стандартные модели влагоотделителей для компрессоров чаще используют в автомобильных мастерских, а также на производственных линиях, где рабочие выполняют большой объем лакокрасочных операций.

В результате тщательной очистки и переработки пневматическая система выпускает воздух, в котором отсутствуют частицы влаги. Благодаря своим свойствам влагоотделители используют для правильной работы и эксплуатации пескоструйного строительного аппарата.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
