Захваты для рельсов. Какие бывают?

§ 26. Подрельсовое основание в пределах стрелочного перевода

В качестве подрельсового основания для стрелочных переводов широкое распространение получили деревянные переводные брусья (рис. 75), которые изготовляют трех типов (табл. 7). Для использования на дорогах МПС предназначены только два типа брусьев: I и II. Брусья III типа предназначены для укладки в подъездные пути промышленных предприятий.

Таблица 7 Размеры переводных брусьев (ГОСТ 8816—70)

Виды размеров

Размеры, мм, брусьев типа

I

II

III

Толщина брусьев, h Ширина верхней постели обрезных и необрезных брусьев b:

180

160

160

уширенная

220

220

широкая

200

200

нормальная

175

175

Ширина нижней постели обрезных и необрезных брусьев Ьх

260

250

230

Под стрелку и крестовину укладывают брусья, ширина верхней постели которых равна 220 мм, а под соединительными путями — шириной 200 мм. При укладке брусьев наружные концы их по прямому пути выравнивают по шнуру. Брусья раскладывают в соответствии с эпюрой укладки стрелочного перевода. В обыкновенных стрелочных переводах до центра перевода брусья укладывают перпендикулярно оси прямого пути, а за центром перевода их постепенно разворачивают до перпендикулярного положения к биссектрисе угла крестовины.

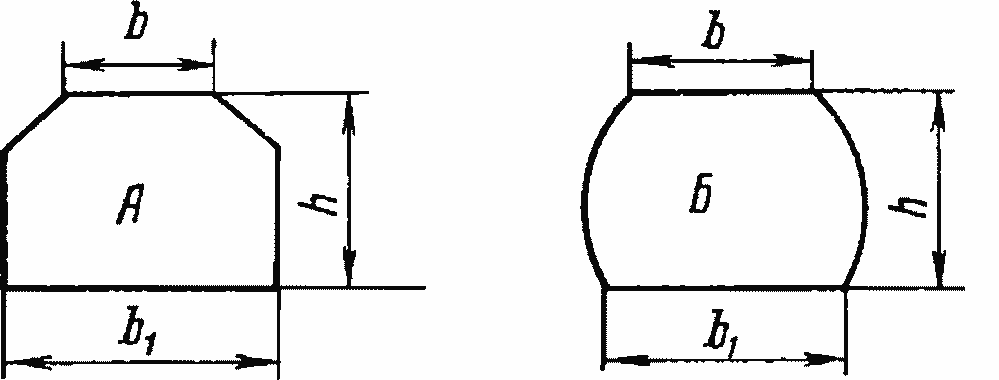

Набор брусьев разной ширины и длины для одного стрелочного перевода называют комплектом брусьев.  Рис. 75. Поперечное сечение деревянных переводных брусьев:
А — обрезные; Б — брусковые В комплект в зависимости от типа стрелочного перевода и марки крестовины входит разное количество уширенных, широких и нормальной ширины брусьев, общее количество которых колеблется от 63 шт. в переводе типа Р50 марки 1/9 до 170 шт. в переводе типа Р65 марки 1/22.
Стрелочные переводы укладывают и на железобетонных плитах. Подушки и подкладки к плитам прикрепляются закладными болтами. Испытывают переводы, уложенные на железобетонных брусьях.

  • Назад
  • Вперёд

Виды универсального инструмента

  1. Электроинструмент

Когда приходит человек, не имеющий опыта на железной дороге, ему в первые месяцы работы, интересен именно электроинструмент. Но поверьте, вначале сильное желание, потому что «новинка», а потом надоедает.

Ознакомимся с некоторыми из них:

• КПУ — под скрепление КБ;

• ШВ2М — преимущество от предыдущего инструмента в наличие «дышла» с опорным роликом на соседнюю рельсу. ШВ2М используют в основном в цехах сборки новых звеньев из-за большого количества оборотов в минуту. В комплекте поставляются страховочные крепления к головке рельсы, и если их нет, путейский шуруповерт при попадании на болт с «забитой» резьбой, гайка не вращается, шуруповерт вылетает и этим длинным «дышлом» можно кого-то ударить;

• РМ5ГМ — рельсорезный станок или проще «рельсогрыз». На картинке он с резиновой ручкой, но в советское время были модели с дополнительным грузом. Это позволяло монтерам выставить станок, установить на рукоять груз, включить и станок потихоньку разрезает рельсу, а монтеры могли в это время сверлить противоположную рельсу.

Главный минус — вес. Рельсорезный станок тяжелый и закрепить на рельсе смогут только два человека. Если нет бачка со специальным раствором, чтобы не тупилось полотно, приходиться поливать место разреза обычной водой с пластиковой бутылки;

• шпалоподбока — для трамбовки щебня под шпалами;

• костылезабивщик — не нужно усердно «махать» путейским молотком;

• рельсосверлильный станок — под 36мм, 34 мм и 22 мм отверстия;

• шлифовальная машина — убирает заусеницы на стыках рельс. Также применяется для заточки сверл для рельсосверлильного станка, подтачивают остроконечные ломики — иными словами, еще один универсальный инструмент.

  1. Бензоинструмент (Рис. 6):

• ГП – 800 и КШГ – 1Б — альтернативная модель — КШУ с электродвигателем;

• рельсосверлильный/резный станки — у последнего вместо полотна круг, как на болгарке. При работе с ним, сильно летят искры, которые легко выпаливают дыры в х/б костюме. Необходимо надевать защитную маску и наушники. При долгой работе с подобным рельсорезным станком от вибрации немеют руки.

Недостаток электроинструмента — работает от сети 380 V и нужно подключать длинный кабель на 20-30 метров, боится влаги (дождь, снег), замыкают контакты, быстрее изнашиваются шестерни в редукторе. Шуруповерты с электродвигателем в основном «обитают» в цехах сборки новых звеньев. На перегоне или в ЦЕХах реставрации работают с бензоинструментом.

В статье указан не весь инструмент, а только часто используемый.

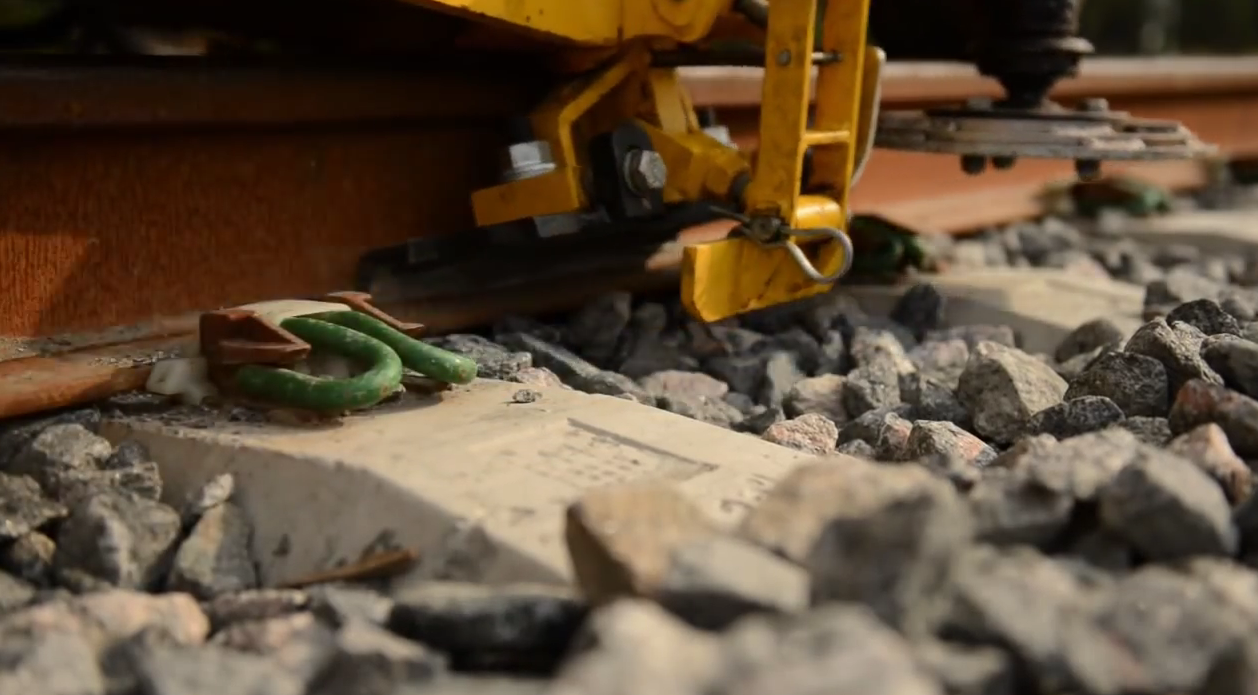

Особенности изготовления и применения

Как и любые другие ответственные детали грузоподъёмных устройств, в захватах для рельсов необходимо использовать только кованую конструкционную качественную сталь по ГОСТ 1050-81 марки не ниже, чем сталь 45. Захваты, детали которых изготовлены по технологии обработки резанием, использовать запрещается, поскольку образующиеся при этом концентраторы напряжений могут привести к внезапному разрушению приспособления. Все соединяющие и крепёжные части захватов – серьги, крюки, оси – подвергаются закалке ТВЧ. Исходная твёрдость деталей крановых захватов должна обеспечивать их износостойкость при приложении нагрузок, не менее чем в 6 раз превышающих массу переносимого с их помощью груза.

Технические условия на захваты для кранов предполагают их применение для рельсовых профилей марок Р43…Р75, при максимальных усилиях 1600…4000 кг (для комбинированных захватов – до 8000 кг).

При использовании механизированного удержания рельса все виды захватов (кроме рычажных) могут функционировать с применением траверс, которые обеспечивают более равномерную нагрузку на крюк.

Пример обозначения клещевого рельсового захвата для крана: ЗР-1/Р65, где 1 указывает на предельную грузоподъёмность устройства (1 тонна), а Р65 означает, что приспособление должно применяться для рельсового профиля Р65 по ГОСТ 16210-77, ГОСТ 8161-75, ГОСТ 7174-75 или ГОСТ 7173-54.

Условное обозначение вилочного рельсового захвата: АТК.ЗР В-2,0-Р50, где В означает «вилка», 2,0 – предельная грузоподъёмность захвата в тоннах, Р50 – размер профиля рельса. Аналогично маркируются и захваты рычажного типа, но вместо буквы В ставится буква Р.

При производстве захватов для рельс должна быть выдержана технология их производства, которая оговаривается ТУ-3178-003-87879481-2010. При отсутствии в сертификате на продукцию норм данных ТУ, она не должна поступать в реализацию, либо подвергаться проверке.
