Динамометрические отвертки и их назначение

Комплектация

Отвертка выпускается в трех комплектациях. Все они поставляются в L-боксах.

Первая стартовая комплектация включает в себя:

саму отвертку

2 батарейки

зарядное устройство

комплект из 5-ти изолированных Slim бит

В этих слим битах изолированная часть является естественным продолжением жала и никоим образом не выступает краями наружу.

Благодаря этому, ее можно погружать достаточно глубоко в маленькие, ограниченные по габаритам и диаметру отверстия. Мешать и упираться в стенки ничего не будет.

Вторая сборка включает уже большее число бит. Плюс добавляется один адаптер с установленным крутящим моментом – 2,8Нм.

И третья, самая богатая и дорогая комплектация, содержит 16 бит и целых 5 адаптеров с различными предустановленными моментами.

Виды изделий

Динамометрические устройства подразделяются на несколько разновидностей. Они бывают механическими, гидравлическими и электрическими. Принцип действия каждого вида изделий одинаковый, а отличие заключается только в конструкции устройства.

1. Динамометрическая механическая отвертка или ручная производит измерение силы момента при помощи специального устройства. Отличный вариант для домашнего мастера
2. Электрические модели в своей конструкции имеют электронный модуль, принимающий участие в процессах измерения. Такой инструмент обладает высокой точностью, поэтому его применение целесообразно в сферах, где требуется точность
3. Гидравлические или пневматические динамометрические приспособления заполнены жидкостью, посредством выдавливания которой происходит изменение момента усилия. Они применяются в автомобилестроении или автосервисах

Отвертки динамометрического типа подразделяются на несколько типов по механизмам ограничения:

• Кулачковые
• Фрикционные
• Отсечные

Кулачковые механизмы применяются преимущественно на устройствах ручного типа. Как только срабатывает защелка, значит, что достигнута установленная сила момента. Фрикционные механизмы широко распространены в конструкциях динамометрических отверток электрического и пневматического типа. Как только достигается установленное значение момента, при вращении инструмента будет происходить скольжение. Отсечные изделия применяются на электрических инструментах. При достижении необходимого усилия, ограничивают работу прибора.

Механическая отвертка является простейшим вариантом, который пользуется популярностью. Состоит изделие из следующих составных частей:

1. Динамометр. Это устройство размещается в ручке инструмента, посредством которого измеряется момент силы
2. Муфта скольжения. Это соединительная часть, которая объединяет крепежный элемент и рукоятку прибора
3. Регулятор. С помощью регулятора выставляется заданное значение момента, которое зависит от выполняемых задач. Моментные отвертки имеют регуляторы, представленные в двух вариантах: кольцо или конус
4. Устройство для установки бит. Благодаря наличию патрона можно заменять биты в зависимости от поставленных задач
5. Основание. В качестве основания применяется ударопрочный пластик, оснащаемый противоскользящими покрытиями

Если нужно купить динамометрическую отвертку для домашнего применения, то оптимальный вариант – это изделие с уже установленными значениями силы момента. Рекомендуется также покупать изделия в виде набора, который включает в себя основной прибор и сменные биты.

Виды

На сегодняшний день строительный рынок представлен широким ассортиментом инструментов, в которых предусмотрен механизм измерения усилия затяжки. При этом особым спросом у специалистов пользуется электронная отвертка с динамометром. Она регулируемая, поэтому обеспечивает качественную затяжку крепежных элементов без риска их срыва и повреждения механизма.

Такие отвертки подразделяют на три основных вида:

• торсионные;
• предельные;
• индикаторные.

Торсионные отвертки приводятся в действие при изгибе неподвижной стрелки с рукояткой, на которой размещена специальная шкала. Их диапазон измерения составляет от 0 до 20 кг. м, размер привода 1/2 дюйма. Погрешность таких приспособлений не превышает 20%. Отвертки просты в эксплуатации, поскольку могут работать в двух направлениях. К достоинствам инструмента относят доступную стоимость, к недостаткам – исключение возможности применять в труднодоступных местах и низкая точность в измерении момента. Данные приспособления рекомендуется применять для фиксации креплений, которые не требуют высокой точности.

Отвертки предельного типа характеризуются предварительной регулировкой момента срабатывания. Они комплектуются специальным фиксатором, шкалой и трещоточным механизмом. Таким инструментом можно контролировать усилия затяжки от 0.5 до 150 кг. Устройства выпускаются с различными размерами привода: 1, 3/4, 1/2, 3/8 и 1/4 дюйма. Отвертки функционируют в двух направлениях, их погрешность редко превышает 8%.

Предельными отвертками удается затягивать много болтов за минимальный промежуток времени. Преимуществом инструмента является и то, что с ним можно работать в труднодоступных местах, не осуществляя контроль за показателями стрелок.

Что же касается индикаторного типа, то он отличается тройной функцией. Трещоточный механизм отвечает за блокировку, закручивание и откручивание. Конструкция отвертки обеспечена панелью с кнопкой включения и измерения крутящего момента, светодиодным индикатором, зуммером и кнопкой вызова последних операций из памяти. Кроме этого, многофункциональный дисплей позволяет выполнять редактирование и установку параметров. Одним нажатием кнопки инструмент возвращается в стандартный режим работы.

Благодаря индикаторным отверткам со встроенным динамометром имеется возможность контроля поведения крепежа. Производители также дополняют конструкцию шкалой, на которой может размещаться одна или две стрелки (установочная и сигнализирующая). Одну из стрелок обычно выставляют при выборе значения момента затяжки, а вторую – для фиксации текущего показателя. Затяжка креплений считается выполненной, когда обе стрелки совмещаются. Данное устройство предназначено для двухсторонней работы, и его используют при затяжке элементов как с левой, так и правой резьбой.

Главным плюсом индикаторных устройств считается то, что их погрешность составляет до 1%. Кроме этого, инструмент легко настраивать под любую единицу измерения: кг/см, кг/м, Нм/см, Нм/м, ft/lb. Отвертки данного вида могут компенсировать температуру и оставлять в памяти данные последних операций. По достижении момента затяжки приспособление издает звуковую и световую индикацию. Недостаток устройства – высокая стоимость.

Чтобы расширить возможности динамометрических отверток, их дополнительно оснащают специальными насадками, которые позволяют осуществлять работу в труднодоступных местах, где головка не может достать крепёж. Чаще всего используются насадки трещоточного, рожкового и накидного вида. Они отличаются между собой площадью посадки и габаритом профиля. Благодаря таким устройствам инструмент с динамометром становится универсальным. Поэтому каждому мастеру рекомендуется иметь в комплектации с отвертками полный набор сменных насадок.

Виды отверток и их назначение

Аккумуляторные. Инструмент данного вида имеет встроенный мотор, для обеспечения более быстрого процесса закручивания и откручивания крепежей.

1. Индикаторные. Применяется для проверки наличия напряжения в сети, используя миниатюрный индикатор.
2. Со сменными битами. Такие приспособления имеют дополнительные насадки (биты) для различных видов винтов, крепежей, саморезов для работы в труднодоступных местах.
3. Для винтов. Отвертки для закручивания / раскручивания винтов различной конфигурации.
4. Ударные. Необходимо для извлечения ржавых, сложновыкручиваемых обычной отверткой болтов, винтов, саморезов.

Аккумуляторные отвертки имеют встроенный электрический двигатель и источник питания.

Изображение аккумуляторной отвертки BOSCH для работы с элементами крепления в местах отсутствия прямого доступа.

Благодаря небольшой емкости батареи и маломощному мотора, такие отвертки имеют малогабаритные размеры. В таких моделях предусмотрен элемент для быстрого зажима насадки, а также наличие двигателя, приводящего в движение рабочую часть. Благодаря реверсивной функции можно изменять направление движения биты, это удобно для выкручивания крепежей.

Отвертки индикаторные оснащены встроенным индикатором. Такие разновидности необходимо для простого и безопасного определения наличие напряжения в сети.

Изображение индикаторной отвертки STAYER, которая может определять наличие сигнала напряжения, как контактным, так и бесконтактным способом.

Существуют две разновидности:

• прибор контактного вида;
• прибор бесконтактного вида.

Устройства контактного типа оснащены пластиной на рукоятке, к которой должен прикасаться пользователь для правильного определение сигнала. Встречаются такие разновидности со звуковым сигналом. Бесконтактные разновидности – имеет батарею, позволяющая выявлять обрывы электрической цепи без сигнала тока.

Со сменными битами. Относятся к универсальным разновидностям отверток. Имеется набор битов (насадок) с различными конфигурациями наконечников.

Изображение модели марки GROSS с набором бит и головок торцевых в количестве 48 штук.

Встречаются модели в наборе с битами (5-50 штук). Они могут быть как односторонние, так и двусторонние с входящим в комплект держателем оснастки.

Для винтов. Можно выделить две самые большие разновидности:

крестовая.

Изображение отвертки крестовой марки Inforce с магнитным наконечником из хромомолибденовой стали

плоская.

Изображение плоской отвертки фирмы STANDART для применения с резьбовыми крепежами из нержавеющей стали

Применяется отвертка крестовая только при работе с крестовым шлицем. Она имеет форму наконечника, идеально подходящего для вкручивания винтов, шурупов. Плоскую применяют для работы с плоскими шлицами. Существуют две основные разновидности:

• диэлектрическая, такие модели имеют рукоятки из токопроводящего материала;
• двусторонний стержень, который можно легко менять.

Ударная. Принцип работы основан на воспроизведение поворота во время давления на насадку. Такое усилие позволяет провернуть настывший шуруп на 2-5 мм. Это приспособление используют лишь для начального выкручивания проблемного крепежа. Затем применяют отвертку отличную от данного вида.

Изображение ударного инструмента марки SANTOOL, имеющего реверс, возможность смены головки и 6 битов

Отличие электроотверток

Электроотвертки – лучший выбор для массового сборочного производства. Конструкции могут быть прямыми, в виде пистолета и угловыми. Момент в границах 0,6-6,4 Нм. Скорость вращения от 500 до 2500 за 1 минуту. Приборы отключаются, как только прекращается поступление электроэнергии. Пуск осуществляется нажатием на клавишу или рукоять. В инструмент встроен регулятор момента и циклов затяжки.

Существует инструмент, созданный исключительно для закручивания винтов. Модели прямые с антистатическим механизмом. Момент рассчитан на 0,05-8 Нм. В некоторых приборах присутствует возможность плавной остановки и запоминающий чип.

Зарядное устройство

Зарядное устройство ничем в принципе не отличается от подобных девайсов других производителей. Для визуального понимания, что происходит с батарейкой и в каком она состоянии, на корпусе имеются надписи:

горит красный светодиод — идет процесс зарядки

зеленый — аккумулятор заряжен на 100%

красный моргает — какая-то ошибка или неисправность

Зарядное устройство можно подключать как через сеть 220В, так и через любой аппарат имеющий разъем USB.

На одном аккумуляторе можно произвести 800 циклов отвинчивания-завинчивания. Хотя максимально возможный результат — 1200.

Однако крепеж бывает разной длины, диаметра, встречается нарушенная резьба и т.п. Поэтому лучше рассчитывать на гарантированные значения.

При этом, чтобы закрутить-открутить 800 винтов, электрику зачастую требуется несколько дней. Если вы конечно не собираете промышленные шкафы и электрощиты с сотнями клеммных сборок.

Как правильно пользоваться динамометрическим ключом?

Как уже было сказано, динамометрические ключи используются для затяжки резьбовых соединений с определенным усилием. В основном все они предназначены для затягивания по часовой стрелке, хотя встречаются и модели, предназначенные для затягивания против часовой стрелки. Также имеются ключи, у которых можно переключать присоединительный квадрат на разные стороны для того, чтобы ими можно было пользоваться в обе стороны.

Важно помнить о том, что динамометрический ключ не рекомендуется использовать в качестве обычного воротка, поскольку это серьезно увеличит износ предмета. Кроме того, достаточно важно откручивать ручку в нулевое положение после работы

Ведь если оставить её в сжатом положении – это приведет к ухудшению точности выставления усилия затяжки.

Использование щелчковых динамометрических ключей

Как уже было сказано, предельные динамометрические ключи обладают лучшим сочетанием стоимости и точности устанавливаемого усилия. Именно поэтому, они пользуются наибольшей популярностью.

Естественно для того, чтобы использовать этот инструмент по назначению, необходимо уметь правильно выставлять оптимальное усилие. Для этого нужно выполнить следующие действия:

1. Отпустить стопорную гайку;
2. Установить необходимую нагрузку на шкале при помощи вращающейся рукоятки;
3. Зафиксировать положение при помощи стопорной гайки.

После того, как вы совершите все эти действия, динамометрический ключ будет готов к работе. При достижении выставленной нагрузки будет раздаваться характерный щелчок.

Использование электронных динамометрических ключей

Динамометрический ключ в комплектке с набором насадок

Как уже было сказано, главным преимуществом электронных ключей является возможность максимально точно настроить усилие, с точностью до десятой, а порой и сотой доли Ньютона. Это можно сделать, как и при помощи кнопок на контрольной панели с жидкокристаллическим дисплеем, так и подключив инструмент к компьютеру при помощи специального кабеля. Достаточно полезной функцией является возможность сохранять настройки в пресеты, и просто переключать их. Это позволяет серьезно сэкономить время настройки.

Кроме того, у электронных ключей существуют функции сохранения и распечатки данных затяжки, а также другой информации необходимой для работы.

Использование стрелочных динамометрических ключей

Поскольку стрелочные ключи не имеют ограничителя усилия, то при их использовании необходимо соблюдать крайнюю осторожность. Ведь если приложенные вами силы будет слишком велики, то можно не только сорвать резьбу, но и повредить инструмент

Во время затягивания при помощи стрелочного ключа, стрелка остается неподвижной, но при этом смещается сама шкала, демонстрируя приложенное усилие.

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

• сама динамометрическая отвертка
• элемент держателя биты
• установочный инструмент
• биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

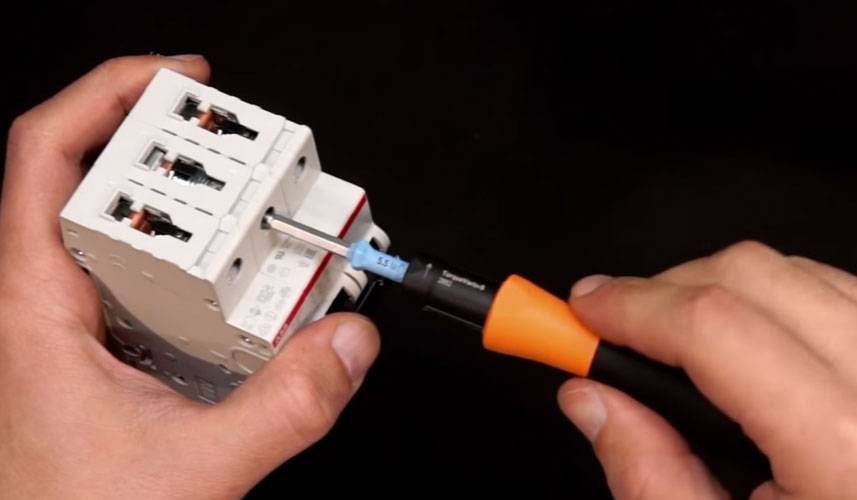

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

Что это такое?

Динамометрическая отвертка представляет собой современный инструмент, который оснащен встроенным динамометром. Подобное приспособление незаменимо при выполнении качественной затяжки резьбовых соединений. Чаще всего устройство используют во время монтажа строительных конструкций, промышленного оборудования и в сфере автосервиса. Главным преимуществом таких отверток считается то, что они полностью исключают поломки и проблемы с эксплуатацией затяжных элементов. На инструменте имеется возможность устанавливать необходимую величину оборотов, защищая оборудование от повреждения при затяжке.

Устройство динамометрической отвертки может быть разным, оно определяется функциональностью и сферой применения инструмента. Стандартно конструкция состоит из прочного корпуса с пружиной, съемной насадки, регулировочной рукоятки и штифта-фиксатора. Помимо этого, инструмент дополняется измерительной шкалой, при помощи которой можно контролировать усилия срабатывания. Такие приспособления компактны и пользуются огромной популярностью как в профессиональных мастерских, так и в быту.

Для чего нужны динамометрические отвертки

Сфера применения динамометрических отверток и ключей:

• Электромонтаж
• Автомобилестроение и автосервис
• Космонавтика и авиация
• Микроэлектроника
• Производство бытовых приборов

Такой вид инструмента применяется там, где важно учитывать силу момента, чтобы не нарушить целостность изделия или резьбового соединения. Силу момента важно контролировать, чтобы обеспечить надежное фиксирование устройства

Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка

Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки

Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка. Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки.

В домашнем хозяйстве динамометрическая отвертка также незаменимый инструмент, особенно при самостоятельной установке розеток, выключателей и автоматов. С ее помощью невозможно перетянуть крепежный элемент, и нарушить целостность устройства. В основе рассматриваемого прибора лежит встроенный динамометр, который определяет усилие. Как только выставленное значения на приборе будет достигнуто, сработает трещотка, и завинтить крепежный элемент больше установленного момента силы не получится

Перед применением инструмента важно первым делом уточнить силу момента, с которой нужно завинтить крепежный элемент, а после установить это значение на отвертке

Маркировка отверток

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Существует также еще одна зависимость, о которой вы должны знать:

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

На фото ниже можно разглядеть маркировку на стержне:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Список инструментов для электрика
• Лучшие производители электроинструмента
• Как сделать нож электрика своими руками

Ошибки при выборе отвертки

1. Выбора ширины паза. Если выбирается параметр наконечника отвертки меньше самого крепежа, то в таком случае будет происходить тяжелая прокрутка, в случае использование крестообразной, излом зубьев и паза крепежа.
2. Выбора толщины. Если толщина меньше размера крепежа, прокрутка будет не четкой, возможны дополнительные усилия при проворачивании. При большей величине, наконечник отвертки просто не войдет в паз.
3. Выбор материала рукоятки. Пластиковое покрытие при длительной работы, будет вызывать проскальзывание и натирание рук. Прорезиненная основа поможет эти дефекты устранить.
4. Выбор самого наконечника. Для надежного процесса работы, необходимо использовать только наконечник для конкретного крепежа. В противном случае, качество работ будет низкое и затратное.

Часто задаваемые вопросы

Вопрос №1. Какие бывают шурупы?

Разновидность шурупов:

• по дереву;
• инструментальные.

По указанным критериям подбираются шурупы для конкретной работы.

Вопрос №2. Когда применяют соединения резьбовые?

Заворачивающие соединения бывают двух видов:

• мягкие –когда под самим шурупом находится мягкий материал (напр. дерево);
• жесткие – случай, когда шурупом прикручивается твердый материал (напр. металл).

Вопрос №3

На какие факторы необходимо обращать внимание, использую аккумуляторную отвертку?. При работе с такой отверткой ощущается отдача

Такой процесс зависит от:

При работе с такой отверткой ощущается отдача. Такой процесс зависит от:

• шумы;
• выскакивание насадок;
• вращающие моменты.

Вопрос №4. Как обезопасить себя от вероятности соскальзывание бит (насадок)?

Причины соскальзывания бит:

Последствия при таких ошибках:

• вероятность получение травмы оператора;
• нанесение дефектов на рабочую деталь;
• вывод из строя насадки отвертки;
• повреждение крепежного элемента.

Динамометрическая насадка

Как известно, винты на каждой розетке, автомате, клеммнике, имеют рекомендуемые моменты затяжки, превышать которые запрещено. На корпусах этого оборудования, обычно указывают с каким усилием можно закручивать винтовые контакты под провод.

В то же время и прослабленный контакт, затянутый с меньшим рекомендуемым значением, также опасен развитием пожара.

Именно поэтому и выпускаются специальные динамометрические отвертки.

В отвертке Wiha Speed E эта полезная функция также присутствует. Чтобы ее задействовать, просто устанавливаете между битой и рукояткой адаптер, на требуемый момент затяжки.

При ручной протяжке всех винтов и достижении расчетного усилия адаптера, раздаются щелчки. Это означает, что провод затянут так как нужно.

Ничего не отломится и не заискрится из-за ослабленного контактного пятна в месте подключения кабеля.

Таким элементарным способом, ваша отвертка автоматически превращается в динамометрическую. При этом электропривод также никуда не исчезает. Теперь вам не придется докупать отдельные виды подобных инструментов.

Как выбрать размер отвертки

На каждом виде отвертки указывается ее номинальный размер ширины и толщины. Рядовому потребителю будет достаточно иметь модели либо насадки (SL3, SL5, SL8). Параметры таких разновидностей – 3- 20 мм. Среди крестовых самыми ходовыми являются PH2, работающие с большинством саморезов и винтов.

Среди производителей можно отметить:

1. FIT. Бюджетная китайская марка. Предлагает очень большой выбор разных модификаций. Но рассчитывать на высокое качество тут не приходится.
2. GROSS. Немецкая фирма, имеющая репутацию производства инструментов с высоким качеством и надежностью для профессиональны целей.
3. Stanley. Американская марка, выпускающая приспособления для профессионалов и любителей. Базовой особенностью называют удобство использования ее продукции.
4. STAYER. Российский бренд, выполняющий бюджетные отвертки. При этом гарантирует высокое качество и длительный срок службы.
5. Wiha. Производственная марка, выполняющая инструменты для сложных производственных задач. Высокие цены на оборудование компенсируются надежной работой.

Стандарт VDE и работа под напряжением

Данный инструмент является не просто эксклюзивом от компании Wiha. Это пока первая и единственная аккумуляторная модель, которая отвечает всем требованиям VDE.

То есть, каждая отвертка и все ее биты, проходят высоковольтные испытания и могут закручивать винты на контактах автоматов, находящихся под напряжением до 1000В.

Отключать и обесточивать эл.оборудование, естественно при соблюдении всех остальных требований техники безопасности, больше не требуется.

Кроме того, это такой аккумуляторный инструмент, который по своему весу и габаритам не превышает большинства моделей обычных отверток. Для наглядности сравните громоздкие варианты от Bosch Go, Bosch GSR2Drive, AEG SE, Makita TD и т.д.

При всем при этом, ими еще и нельзя работать под напряжением.

Не все так гладко у них и с регулировкой крутящих моментов. Даже при выставлении на редукторе минимального значения, «нежный» крепеж все равно будет срываться.

Фактически Wiha Speed это инструмент, который объединяет в себе все положительные качества как простой изолированной отвертки, так и динамометрической. И все это на аккумуляторном движке, в одном корпусе.

Разновидности динамометрических отверток

Приспособления динамометрического формата существенно отличаются от простых инструментов. Всего существует 5 вариантов отверток:

1. С фиксированными производителем параметрами заказчика, которые определяют крутящий момент. Отвертка применима при установке электростатически чувствительных узлов и составляющих электроники. Приборы регулируют и отводят энергию, ориентируясь на покрытие жал и рукоятку. Ярким представителем этой группы динаномометрических приспособлений является Vario-S ESD. Диапазон, в котором изготавливают отвертку – от 0,1 до 2 Нм.
2. С интегрированной размерной шкалой. Шкала оснащена стрелочным указателем крутящего момента. Она же фиксирует максимальный показатель. Простые приспособления выручают, если нужно закрутить миниатюрные резьбы. Погрешность при закручивании может составлять всего 3-6%. Покупают инструмент те, кто работает с электроникой.
3. Без прорисовки шкалы. Крутящий момент меняется в соответствии с целью применения инструмента. Отвертка предпочтительна для затягивания дорогостоящих и хрупких деталей. Показатель момента фиксируется на торсиометре. В этой категории выбирайте TorqueVario. Диапазон приспособления 0,4-8 Нм.
4. С установочной шкалой. Такие отвертки многофункциональны и выполняют разные задачи. В комплект к TorqueVario-S входят сменные жала. Интегрированная шкала отвечает за высокие значения безопасности при осуществлении работ с оборудованием, подключенным к высокому напряжению.
5. С Т-рычагом. Инструмент закручивает крепежи с выставленным на определенном уровне крутящим моментом. Мастера подчеркивают – рукоятка в них очень удобна. Затяжка осуществляется просто, в руках не возникает усталость. Когда крутящий момент задерживается в нужном значении, муфта проскальзывает. Перетяжка встречается крайне редко, и только по невнимательности специалиста. Рычаг приспособления покрывает специальная оболочка, обеспечивающая долговечность и износостойкость приспособления. Приятным бонусом являются дополнительные жала.

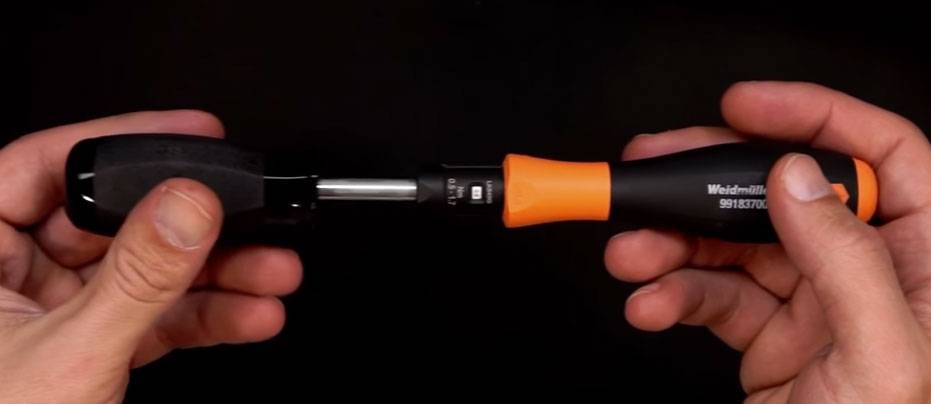

Отвертка Weidmuller

Одной из наиболее качественных марок подобного инструмента являются динамометрические отвертки Weidmuller. Надо заметить, что производство отверток для Weidmuller не профильное занятие, поэтому для них эти отвертки делает уже известная нам фирма Wiha.

Вся линейка отверток состоит из двух видов:

• рассчитанных на момент от 2 до 8Нм
• и от 0,5 до 1,7Нм

На ощупь они довольно увесистые и чувствуется что сделаны из качественных материалов. Сама отвертка представляет собой всего лишь регулируемую рукоятку, поэтому к ней нужно будет докупать биты или держатель бит наподобие используемых в шуруповертах.

Ассортимент стандартных бит невелик и ограничен несколькими шлицевыми и крестовыми вариантами. Держатель бит является наиболее универсальным вариантом. Так в него можно вставить не только обычные биты, но и например головки под болты.

Установка динамометрической отвертки на нужный момент затяжки производится специальным инструментом, который по факту представляет из себя простую отвертку-шестигранник. Отвертки как и у Wiha, вставляются друг в друга, и путем вращения калибруется нужный момент. Сам момент отображается в маленьком окошке расположенном в верхней части ручки.

Работа инструмента по достижению требуемого момента затяжки также регулируется щелчком. После чего отвертка начинает просто проскакивать-проскальзывать внутри, а шлиц биты стоит на одном месте.

Стоимость большой динамометрической отвертки Weidmuller (от 2 до 8Нм) на сегодня примерно 12 000 рублей. Маленькая до 1,7Нм стоит в районе 9 500 рублей.

Подводя итог можно сказать что если вы не используете в своих щитах маленькие клеммы, а в 90% случаев в них преобладает модульное оборудование (автоматы, УЗО, диф.автоматы и другое), то лучший выбор будет в пользу покупки именно больших отверток с моментом от 1 до 5Нм. Именно ее вы будете использовать чаще всего.

Безусловно все это увеличивает общее время на монтаж. Но вы должны помнить, что все эти моменты затяжки, зачастую выписанные на корпусах самого оборудования, сделаны не просто так. Контакты легко как не дотянуть (с последующим его оплавлением), так и перетянуть (с разрушением контакта).

https://youtube.com/watch?v=Fr0vxuAr9W8
