Как сделать своими руками
Любители мастерить инструмент своими руками вполне могут изготовить гибкий привод для дрели самостоятельно.
Важно! самому сделать броневую оплетку не получится, для этого нужно промышленное оборудование. Важно также понимать, что самодельный гибкий вал для дрели будет уступать заводскому, прежде всего — по рабочему ресурсу работы
И использовать его лучше эпизодически — тогда он не подведет вас в ответственный момент. Для профессиональной работы в больших объемах лучше потратиться на покупной удлинитель.
Тросик с оплеткой придется купить в магазине, попросив отрезать нужную вам длину. Самоделкину остается разделать концы, смонтировать наружную защиту, заполнив ее смазочными материалами. В качестве заготовки для узла крепления в патрон сгодится хвостовик от сломанного сверла подходящего диаметра.
Как вариант в качестве исходной заготовки можно взять тросик от автомобильного спидометра, а также мотоциклетный привод управления газом или сцеплением.
Один конец проволоки в броневой оплетке нужно будет приварить к хвостовику сломанного сверла, используя гайку подходящего диаметра и сварочный аппарат. Ко второму концу тросика приваривают патрон от дрели либо шестигранный адаптер для быстрой смены инструмента. Помните, что при работе таким приводом нужно придерживать его не за вращающийся патрон, а за неподвижную оплетку. Такое сделанное своими руками устройство не только даст возможность сэкономить средства, но и изготовить привод точно такой длины, какая вам требуется. Большинство заводских приводов имеют длину 25 или 50 см.
Устройство гибкого вала
Многоволоконный трос из легированной стали помещен в гибкий корпус. Проволочные валы имеют несколько слоев оплетки с чередующимися направлениями по часовой стрелке и против нее – броню. С одной стороны приспособления закреплен хвостовик, такой, как на инструменте. Вторая заканчивается патроном. Под оболочкой находится смазка, уменьшающая трение и предотвращающая коррозию и попадание влаги. Для корпуса выбирают шланги из пластмасс и капрона, создают специальные – из конических втулок и витых по спирали лент.
Трос закреплен в корпусе через подшипники или втулки на концах, позволяющие ему свободно вращаться. Крутящий момент передается на хвостовик и через проволоку на закрепленный инструмент. Неподвижность наружной оболочки гибкого вала обеспечивается ее креплением к деталям корпуса.
Удобной работу делает ручка на валу, установленная со стороны свободного конца. В дорогих моделях на ней располагается кнопка, блокирующая от проворота при замене инструмента. В магазине можно выбрать любой гибкий вал. Цена на качественные насадки начинается от 2 000 рублей.
Самостоятельное изготовление гибкого вала
Любители делать приспособления своими руками могут купить гибкий вал – его проволочную сердцевину в оплетке, в магазине. Накручивать самостоятельно броню без специального оборудования невозможно. Нужную длину продавец отрежет от мотка. Остается заделать концы, установить наружный корпус и заполнить смазкой. Для крепления в дрель подойдет хвостовик от сломанного сверла.
Гравер отличается компактностью и высокими оборотами. Он используется при полировке, шлифовке, сверлении и фрезеровке. Предназначен для работ с небольшим усилием, высокой точностью и непродолжительными по времени 30-40 минут. В основном используется ювелирами. Гибкий вал для гравера расширяет количество возможных операций, позволяет наносить рисунки и надписи на стекло, металл, пластик.
При работе с гибким валом нагрузки на руку минимальные. Открыта рабочая зона. Удобная ручка позволяет делать тонкую работу, точно двигая рукой с инструментом. Профессионалы используют гравера с ножной педалью регулировки оборотов и блокирующей кнопке тормоза на ручке.
Валы для бензокосы
В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.
В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.
Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.
Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.
Понадобится
- Два подшипника от старых роликовых коньков (или похожие по размеру).
- Стальной трос в защитном рукаве, от мотоцикла (или от велосипеда).
- Металлическая трубка, подходящая диаметром под наружный диаметр подшипников.
- Деревянная рукоять от старого паяльника (или похожая деревянная трубка).
- Стальной шток для вала, на который в дальнейшем будет установлен патрон.
- Цанговый зажим-патрон, с внутренним отверстием, под выбранный Вами шток вала.
- Металлическая трубка, диаметром под внутренний диаметр подшипников.
Необходимый для работы инструмент и расходный материал:
- Паяльник, олово и флюс.
- Бор машинка или гравер, с пильным диском и сверлом на 3 мм.
- Плоскогубцы.
- Секундный клей с содой.
- Изолента.
- Ножницы.
- Солидол и машинное масло.
Гибкий вал спидометра
Легкие тросики передают вращательный момент с оси колес на магнитную катушку спидометра. При движении необходимо знать скорость. Когда выходит из строя гибкий вал, то стрелка на приборе лежит в крайнем положении или резко прыгает, если машина наезжает на препятствие. Отремонтировать спидометр можно самостоятельно.
Гибкий вал подбирается по марке автомобиля. Проверить соответствие можно по местам крепления и длине. Он должен легко крепиться в гнездах коробки передач и спидометра. При неправильном монтаже показания скорости будут неверными. Если вал длинный или имеет малый радиус изгиба под торпедой, появится характерный стук. Срок службы привода спидометра будет коротким.
Усилие, передаваемое гибким валом на катушку, небольшое. Поэтому используют в основном многожильный тросик и корпус из трубки. Изготовить его самостоятельно невозможно без специального оборудования и деталей. В магазине можно купить готовый, или заменить вал в автосалоне.
Гибкий вал для дрели или шуруповёрта, вещь используемая крайне не часто. Однако если требуется просверлить отверстие, или вкрутить шуруп в труднодоступном месте, куда не пролезет шуруповёрт, этот инструмент лучше иметь в наличии. Даже если место сверления открытое, но находится, например, под потолком – лучше и удобнее держать на весу лёгкую рукоять гибкого вала, нежели всю дрель, которая весит немало. В данном случае её можно подвесить за привязанные лямки где-нибудь поблизости, и спокойно сверлить или вкручивать валом. Корме того, гибкий вал прекрасно подойдёт для бор машинки или гравера. Если у Вас имеется гравер, и Вы любите, к примеру, заниматься резьбой из кости, дерева или камня, то и здесь с этим инструментом дело пойдёт гораздо быстрее и удобнее. Но при изготовлении гибкого вала есть один нюанс, надо определить, для какого именно инструмента Вам нужен гибкий вал. Если, например, для дрели или шуруповёрта, то здесь лучше использовать тормозной тросик от мотоцикла (или похожий), а если для бор машинки или гравера, то здесь более удобен будет тросик от велосипеда. Я собирал гибкий вал, изготовление которого я изложу ниже, для мощной электродрели, потому и использовал мотоциклетный тормозной трос. Недавно приобретённый мной гравер тоже тянет его – можно шлифовать резать и сверлить, но при работе падают обороты и движок гравера быстро нагревается. Оно и понятно, для такой маленькой машинки, мотоциклетный трос слишком тяжёл. Так что для него, при случае, соберу гибкий вал полегче и тоньше, из велосипедного троса… Не скрою, процесс изготовления довольно долгий, но при этом и интересный.
Приспособление для дрели
Гибкий вал для дрели делается из проволоки для передачи вращения с несколькими слоями оплетки. Он имеет повышенный запас прочности, поскольку рассчитан на высокие обороты до 1500 об./мин. Длина предлагаемых в магазинах насадок колеблется в пределах 950-1250 мм. Другие размеры возможны, но встречаются реже или делаются на заказ.
Перед началом работы открутите крепежную муфту на дрели и вставьте конец вала в отверстие для инструмента. Стопорное кольцо зажимается, как и при установке сверла, непосредственно в патрон инструмента. Теперь надо зафиксировать дрель, чтобы она не смещалась от вибрации двигателя и не упала.
В магазине, где продают гибкий вал для дрели, можно одновременно приобрести переносную стойку для подвешивания инструмента. Простое приспособление можно легко собрать и своими руками. При работе на постоянном месте достаточно хомута на столе или стене. Нельзя использовать гибкий вал с высокоскоростными и ударными дрелями. Лучше всего для выполнения работ на расстоянии от корпуса подходит инструмент с регулировкой скорости и реверсом.
Гибкий вал для гравера
Гравер, или бормашина, развивает высокие обороты — до 30 тыс. об/мин. Малогабаритное и удобно лежащее в руке устройство применяется для операций:
- полировки;
- фрезеровки;
- сверления отверстий небольшого диаметра;
- шлифовки и др.
Работа гравером требует высокой точности движений мастера. Усилия и при этом прикладываются небольшие, по сравнению, скажем, с закручиванием саморезов. Также мал и крутящий момент. Такие приборы используются ювелирами и мастерами художественного творчества, создающими произведения, не уступающим лучшим образцам резчиков по дереву, камню, а также чеканки. Гравировку выполняют по таким материалам, как:
- металл;
- дерево;
- камень;
- стекло;
- пластмассы.
Гибкий вал для гравера позволяет до минимума снизить ручные усилия пользователя, превращая многочасовой труд в увлекательное занятие.
Изготовление гибкого вала
Если самоделка вас заинтересовала, предлагаю ознакомиться с ней более детально.
Материалы и инструменты, которые использовал
Список материалов:
– болт с гайками и шайбами;- подшипник;- две ПВХ-трубы разного диаметра;- автомобильный тросик спидометра.
Список инструментов:
– газовая горелка;- припой и флюс;- дрель со сверлами;- тиски;- гаечные ключи;- ножовка.
Процесс изготовления самоделки:
Шаг первый. Установка подшипника
Для начала нам нужно установить подшипники в ПВХ-трубу, которая будет являться частью ручки. Подбираем нужного диаметра подшипник и запрессовываем его внутрь трубки. Чтобы это сделать, конец трубы нужно нагреть газовой горелкой, ну а далее на помощь придут тиски.

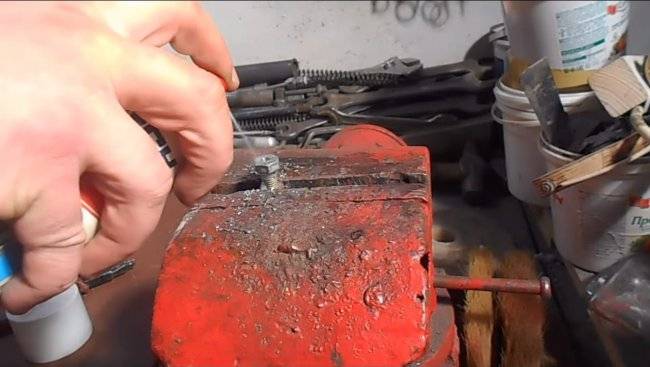

Шаг второй. Установка рабочего вала
Шаг третий. Доделываем ручку и тестируем
На этом все, самоделка готова, надеюсь, идея вам понравилась. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться с нами своим идеями и самоделками.
Гибкий вал применяется в самых разных отраслях, везде, где нужно передавать вращающий момент под произвольными углами. Он используется в качестве трансмиссии в бормашинах и граверах, дрелях, а также для передачи вращения в измерительных приборах, таких, как автомобильный спидометр.
