Поверка нутромеров
Как и все использующиеся на производствах индикаторные инструменты, нутромеры должны проходить периодические поверки. Их проводят в аттестованных Росстандартом лабораториях. После поверок на изделия наносят маркировки, несущие информацию о пригодности/непригодности инструментов для проведения измерений с заявленной точностью.
Нутромеры должны проходить поверки в соответствии с утвержденным на предприятии планом проведения метрологических испытаний, но не реже, чем раз в три года. По результатам поверок составляют протоколы и акты. Непригодные инструменты исключают из использования.
голоса
Рейтинг статьи
Ссылки[ | ]
- Большая советская энциклопедия : / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
- ГОСТ 6507-90 «Микрометры. Технические условия»
| Измерительные приборы | |
| |
| Микрометры |
|
Нутромер микрометрический — как пользоваться с фото и подробным описанием
Пользоваться микрометрическим нутромером не сложно, но есть некоторые трудности, с которыми сталкиваются новички, что в итоге приводит к получению неправильных значений. Рассмотрим, технологию работы штрихмасом для измерения широких или больших отверстий.
Для начала нужно правильно подготовить инструмент к работе. Имеется в виду не его настройка, выполненная в предыдущем пункте, а использование соответствующих удлинителей, размер которых зависит напрямую от диаметра измеряемой детали. Для этого следует воспользоваться штангенциркулем, которым измеряется внутренний диаметр детали.
Измеренное штангенциркулем приблизительное значение поможет подобрать необходимый удлинитель для прибора. Теперь разберемся, как подобрать необходимый удлинитель. На головке прибора указывается его общая длина, например, 75-88 мм или 50-63 мм (зависит от модели прибора). Первое значение говорит о длине без наконечника, а второе — с наконечником
Важно не путать с ГОСТом, так как на головке также указывается номер ГОСТа, например, в виде ГОСТ 10-75, как показано на фото ниже.
Ниже на фото показано, как выглядит маркировка длины прибора, которая указывается на головке инструмента.
Когда известна общая длина инструмента, а также ориентировочный размер отверстия, которое предстоит измерить нутромером для получения точных значений, не составит подобрать подходящий удлинитель. Удлинители также имеют маркировку, поэтому, если длина измеряемого отверстия составляет 104 мм, тогда к инструменту прикручиваем удлинитель размером 40 мм (для прибора размером 50 мм)
Если подходящего удлинителя в наборе нет, тогда собираем его из нескольких составляющих, например, 25 мм и 15 мм.
Самая сложная часть работ выполнена, и теперь остается произвести измерения. Располагаем прибор внутри отверстия и, вращая барабан, добиваемся соприкосновения наконечников с внутренними стенками детали.
Прибор должен располагаться в центре детали. Наконечники не должны слишком плотно прижиматься к стенкам, а с незначительным (очень легким) усилием. После этого следует зафиксировать стопорный винт.
Извлекаем прибор из детали, и проверяем качество фиксации съемного наконечника. Если его крепление ослабло, нужно подтянуть, и произвести повторные измерения.
После извлечения прибора приступаем к снятию показаний. Если , то трудностей с определений показаний нутромера не возникнет.
Если же впервые слышите о микрометре, тогда показания снимаются следующим образом — сначала считаем общую длину прибора вместе с наконечником. Если используем инструмент длиной 75 мм и головку 25 мм, тогда сразу получаем 100 мм. Далее смотрим на шкалу, и считаем количество рисок. На какую шкалу нужно смотреть? Здесь многие очень часто путаются, но все очень просто
Обратите внимание на расположение ноля. Если он расположен сверху, значит, отсчитываем верхние риски, деление которых равно 1 мм.
По примеру на фото видим 4 риски, то есть 4 мм
Последняя риска точно совпадает с барабаном, и снизу после нее нет больше рисок, поэтому на нижнюю шкалу не смотрим. Теперь считаем сотые доли мм по нониусной шкале. Смотрим на отметку нониуса, которая совпадает с продольной шкалой. Цена деления нониуса равна 0,01 мм, поэтому по примеру видим, что значение составляет 0,01 мм. Складываем полученные данные, и получаем: 100 + 4 + 0,01 = 104, 01 мм. Это точный диаметр отверстия измеренной детали.
Это интересно! Чтобы убедиться в правильности проведенных измерений, рекомендуется повторить процесс, но уже измеряя расстояние (диаметр) внутренней поверхности заготовки в другой плоскости.
Справедливости ради нужно отметить, что нижняя шкала на нутромере имеет деление 0,5 мм. Как видно из описания, пользоваться микрометрическим нутромером совсем не трудно, и с этой задачей справится каждый, если предварительно прочитает инструкцию. На видео ниже показано, как пользоваться микрометрическим нутромером, особенности его настройки и считывания показаний.
https://youtube.com/watch?v=hyqEwtqDxNY
Не забывайте учитывать погрешность прибора. Ее величина обязательно указывается в паспортных данных к каждой модели.
Пошаговая инструкция по использованию микрометра
Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.
Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.
При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.
Этап первый. Проверка показаний
Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.
Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.
Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.
Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:
- Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
- Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.
Самостоятельная регулировка проводится по следующему алгоритму:
- Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
- Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
- Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
- Проводится сборка прибора в обратном порядке.
- Осуществляется новая проверка показаний.
- В случае необходимости регулировка повторяется.
https://youtube.com/watch?v=refwC-OgWIo
Этап второй. Фиксация детали измерительными поверхностями
Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:
- Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
- Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.
Этап третий. Снятие показаний
Показания начинают снимать с крупного разряда, а заканчивают — мелким.
Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.
В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:
Снимаем показания шкалы стебля. Цена деления — 0,5 мм
Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением.
Снимаем показания шкалы барабана. В рассматриваемом приборе цена деления барабана — 0,01 мм. Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.
Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.
Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.
Виды микрометров, их преимущества и применение в быту
На сегодняшний день существует множество модификаций микрометров, большинство из которых являются профессиональными инструментами, предназначенными для узкоспециализированных измерений.
В первую очередь, все микрометры делятся на 4 категории по принципу считывания показаний.
Механические (резьбовые). Измерительная шкала таких приборов находится на рукояти. Показания регулируются при помощи барабана и трещотки. Принцип измерения схож с аналогичным у штангенциркуля. Точность результатов достигает сотых долей миллиметра. Такие инструменты считаются наиболее надежными и неприхотливыми.
Аналоговые (стрелочные, рычажные). Такие микрометры так же состоят из скобы и функциональной рукоятки, но оснащены шкалой с 2 или 3 стрелками — с ценой деления в 1 мм, 0,1 мм и 0,01 мм. Стрелочная шкала расположена на скобе, а на рукояти — дополнительная статическая.
Цифровые (электронные). Они состоят из скобы и функциональной рукоятки, а результаты замеров отражаются на дисплее. Это одни из самых быстрых и точных измерителей — они фиксируют размеры до тысячных долей миллиметра. Их минус — чувствительность к ударам, влажности и температуре, поэтому обращаться с ними нужно очень аккуратно. Иногда цифровой экран дублируется механической резьбовой шкалой — такие микрометры называются двухшкальными.
Лазерные. В отличие от 3 предыдущих типов, лазерные приборы снимают показания не механическим, а оптическим методом. Деталь помещают в поле луча лазера, а специальный фотоэлемент считывает его отклонения и выдает результаты на дисплей. Такая аппаратура применяется в лабораториях и на производстве. Для бытовых нужд это довольно дорогой и требовательный прибор.
Следующий параметр, по которому классифицируют микрометры — область применения. Согласно этой классификации, они бывают нескольких типов.
Гладкие. Самый простой прибор, предназначенный для измерения параметров плоских и круглых объектов. Часто они используются мастерами для финальной подгонки детали.
Зубомеры. Его основное назначение — измерять расстояние зазора между зубцами шестерней, звезд и винтов. В комплекте идет набор конусообразных насадок разных размеров. В процессе измерений пользователь подбирает из них нужные для получения результата.
Толщиномеры. Предназначены для замера толщины листовых изделий из металла и углеродов, которая может составлять всего сотые доли миллиметра.
Резьбомеры. Специальные конусообразные насадки, входящие в комплектацию этих микрометров. Позволяют измерять такие параметры резьбы, как глубина, величина шага, а также тип нарезки.
Нутромеры. Измерительная часть таких инструментов оснащена выступами, при помощи которых определяются размеры внутренней расточки различных изделий и деталей.
Трубные. Узкоспециализированные приборы, измеряющие внутренние и наружные размеры, а также степень бугристости трубной продукции.
Проволочные. Лазерные и цифровые измерители с шагом замера в тысячные доли миллиметра, которые применяются при контроле изготовления подшипниковой продукции и проволоки.
Призматические. Внешне устройство напоминает призму, за что и получило такое название. Он используется для измерения толщины ножевых лезвий во время изготовления и заточки инструментов.
Канавочные. Это микрометры со специальным тонким и плоским щупом, который позволяет измерять параметры канавок, пазов и других отверстий, не имеющих сквозного выхода. Ими пользуются в токарном и фрезеровочном деле.
Горячепрокатные. Измерители этого прибора выполнены колесообразно, а высокоточные измерения выполняются путем движения проката через неподвижный инструмент, закрепленный на месте.
Двухшкальные. Эти микрометры используются при производстве сложных деталей, а две шкалы служат для получения уточненных показаний методом сравнения.
Универсальные. Прибор комплектуется набором сменных измерительных насадок и может использоваться практически для любых типов замеров.
Как правило, в домашних условиях используются гладкие или универсальные микрометры, возможностей которых вполне хватает для выполнения бытовых задач. Специализированные измерения высокой точности, при которых нужны лазерные, горячепрокатные приборы или нутромеры, обычно требуются только в промышленности и на производстве.
Устройство микрометра
Прежде чем научиться, как пользоваться микрометром, следует ознакомиться с его устройством и основными компонентами. Механические аналоговые и цифровые микрометры имеют схожее строение, а принцип их работы напоминает штангенциркуль.
Назначение
Данный инструмент предназначен для точного определения внутренних размеров, когда недостаточно точности обычного штангенциркуля. Микрометр, который имеет такую же степень точности, также широко используется на производстве и в различных мастерских, но им не всегда удобно работать.
Хороший пример – определение диаметра цилиндра в автомобильном двигателе. Его нельзя измерить микрометром, а значение должно быть определено с большой точностью, если речь идёт, скажем, о выявлении брака или диагностике степени износа. Диаметру цилиндра достаточно измениться всего на несколько сотых миллиметра в процессе эксплуатации двигателя, и у поршня появится люфт, который вскоре приведёт к неисправности.
Метод измерения нутромером с микрометрической головкой в подобных случаях довольно прост. Достаточно всего лишь произвести установку шкалы на ноль и подобрать подходящий удлинитель из набора.
Что такое микрометрический глубиномер?
Микрометрический глубиномер предназначен для высокоточных измерений величины углублений в деталях и механизмах. Сфера применения — машиностроительные предприятия, слесарные мастерские, исследовательские институты, лаборатории и др.
Ближайшими аналогами микрометрических измерителей являются:
- глубиномеры индикаторного типа;
- штангенглубиномеры.
Прибор индикаторного типа так называется потому, что он снабжен специальным стрелочным индикатором. Последний выглядит как аналоговые часы с круглым циферблатом. Он применяется для считывания результатов замеров. Измеритель индикаторного типа очень удобен в пользовании, если точность не имеет решающего значения.
Штангенглубиномер — это один из видов штангенциркуля. Он не имеет подвижных губок. Вместо них — основание и выдвижная измерительная штанга. По техническим характеристикам (а именно по точности измерений) такой штангенциркуль немного уступает микрометрам.
Но он имеет предельно простую конструкцию и принцип работы. Он надежен и долговечен. Сфера его применения — механосборочные цеха и слесарные мастерские.
Конструкция и характеристики микрометрических глубиномеров
В зависимости от установленного предела измерений различают несколько моделей данных приборов. Рассмотрим это на примере серии ГМ:
| Модель | Диапазон измерений |
| ГМ-25 | от 0 до 25 мм |
| ГМ-50 | от 0 до 50 мм |
| ГМ-75 | от 0 до 75 мм |
| ГМ-100 | от 0 до 100 мм |
| ГМ-150 | от 0 до 150 мм |
| ГМ-200 | от 0 до 200 мм |
| ГМ-300 | от 0 до 300 мм |
Маркировка и цена деления прибора наносится на боковой плоскости основания.
По своей конструкции такой глубиномер напоминает микрометр. Отличие между ними заключается в отсутствии скобы и в наличии основания с измерительным стержнем. Для снижения износа оба элемента выполняются из закаленной инструментальной стали.
Современный микрометрический глубиномер состоит из следующих элементов конструкции:
- основания размером 90×12 мм;
- измерительного стержня;
- стебля — продольной измерительной шкалы;
- барабана;
- фрикциона (трещотки);
- стопорного винта.
Конструкцией прибора предусмотрено две измерительные шкалы: продольная и круговая. Принцип работы устройства основан на перемещении винта в процессе вращения, находящегося в неподвижной гайке.
Подготовка глубиномера к работе
Прибор извлекается из специального футляра, в котором он хранится в перерывах между работой. Он внимательно осматривается на предмет отсутствия видимых повреждений.
Обычно прибор всегда готов к эксплуатации, дополнительная настройка ему не требуется. Убедиться, что он работает исправно, можно следующим образом:
- установить его основанием на поверочную металлическую пластину;
- мерить, выдвинув до упора измерительный стержень вращением барабана и трещотки;
- считать показания. Если они нулевые, то прибор работает исправно.
Микрометрический глубиномер: что он измеряет и как им пользоваться?
Для выполнения замеров прибор устанавливается основанием на поверхность детали. При этом измерительный стержень размещается напротив измеряемого углубления (паза, уступа, канавки). Вращением барабана он опускается до соприкосновения с дном. После этого стержень доводится до упора с помощью трещотки.
Показания снимаются по двум шкалам:
- продольной — миллиметры;
- круговой — сотые доли мм.
Глубиномеры комплектуются сменными измерительными стержнями. В зависимости от модели их количество варьируется от одного до 12. Двенадцатью стержнями комплектуется прибор с рабочим диапазоном от 0 до 300 мм. Как ими измерять, подробно описано в инструкции по эксплуатации.
Правила хранения и техобслуживание глубиномера
По окончании работ прибор нужно обтереть салфеткой, смоченной в водно-щелочном растворе, после чего вытереть насухо. Перед хранением на поверхность наносится тонкий слой машинного масла. При длительных перерывах в работе прибор оборачивается в бумагу с водоотталкивающей пропиткой.
Во избежание случайных механических повреждений и засорения пылью микрометрический глубиномер хранится только в специальном футляре. Рекомендуемый для этого микроклимат: температура от +5 до +40 оС и влажность до 80 %.
Устройство
Каким бы ни был нутромер, обучение пользованию стоит начать со знакомства с его функциональными узлами. Поэтому рассмотрим конструкции обоих видов по способу выполнения замеров.
Микрометрические обладают такими особенностями строения:
- винт с барабаном соединены колпачком;
- в качестве органа выступает стержень со сферическим наконечником;
- предусмотрена защита в виде предохранителя и стопора;
- в роли элементов дополнительной комплектации выступают удлинители.
Если они способны фиксировать размеры свыше 1250 мм, в их головку встраивают часовой индикатор с шагом в 0,01 мм. Такие модели выпускаются в 3 специальных исполнениях, диапазон которых – 1250-10000 мм; хорошее дополнение 5 стандартных вариантов, чья шкала значительно уже – 50-2500 мм. Метрологические параметры при этом на высоте: во время эксплуатации наблюдается прецизионная точность и малая погрешность – 0,01 и 0,006 мм.

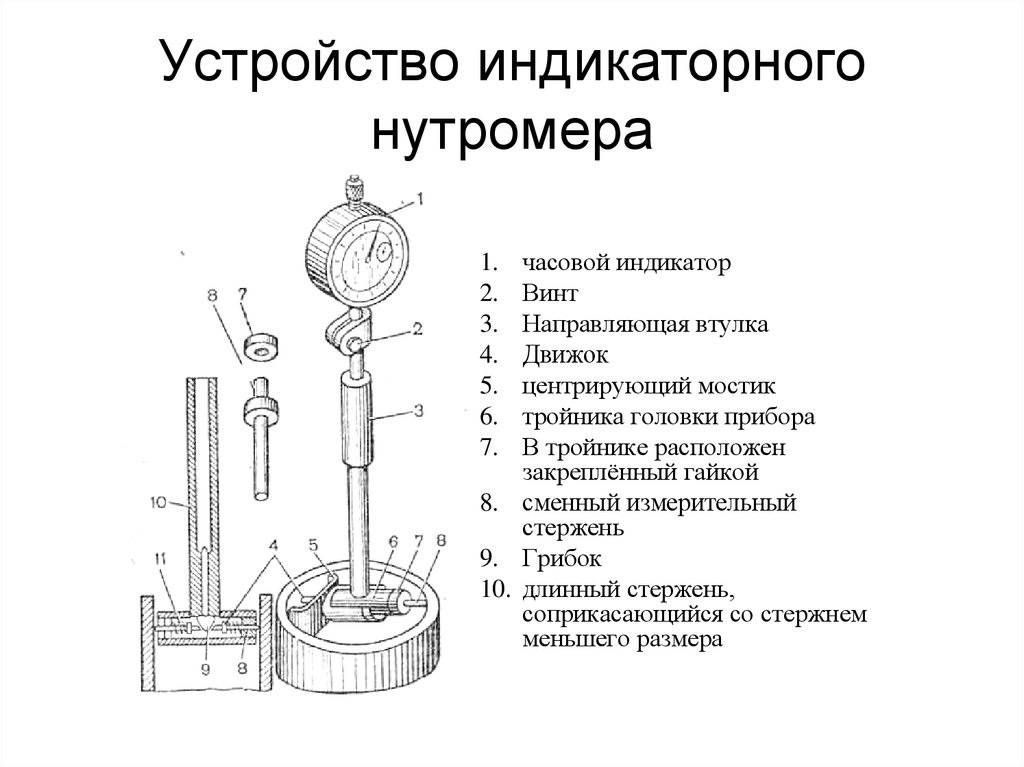

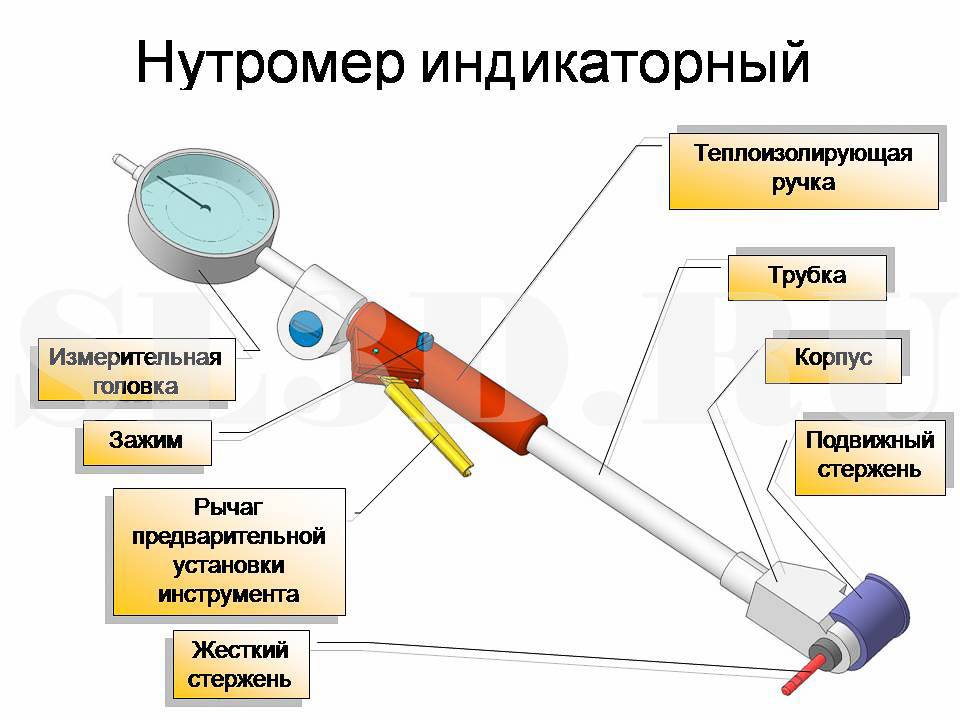

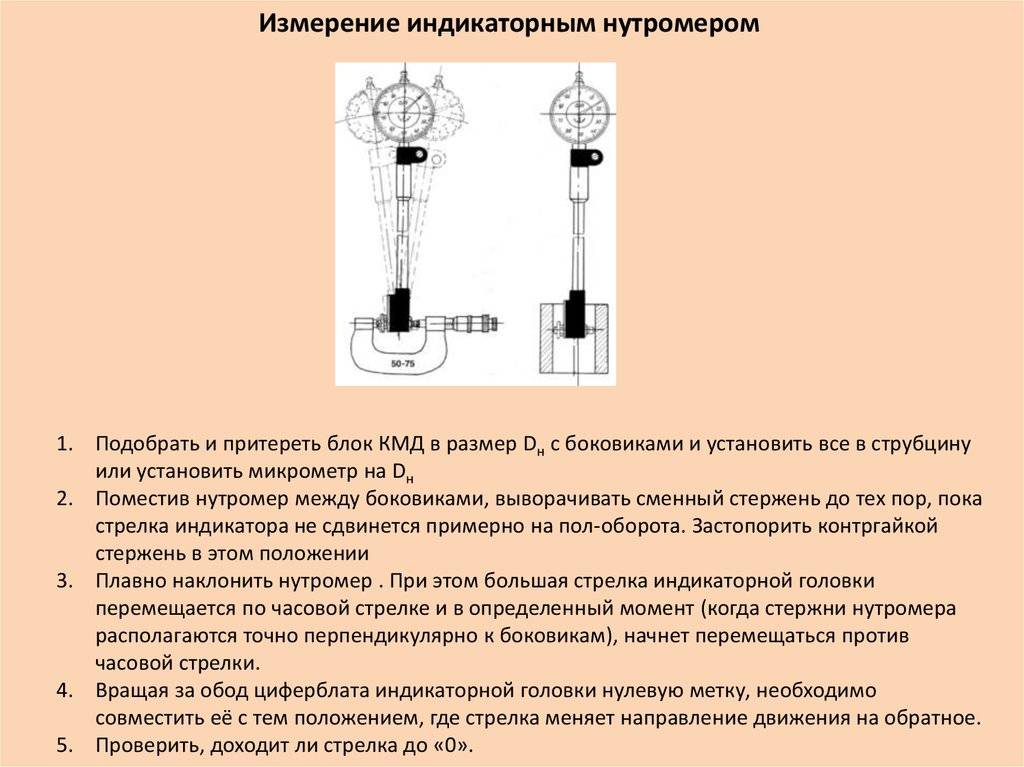

Правила пользования нутромером индикаторным тоже начинаются с изучения его устройства, которое состоит из таких логических узлов:
- циферблат, показывающий изменение показателей;
- контактный орган, представляющий собой пару стержней: первый – динамический, позволяющий устанавливать сменные вставки, второй – статический;
- отдельное место занимает комплекс подвижных рычагов, являющийся, по сути, дополнительным.

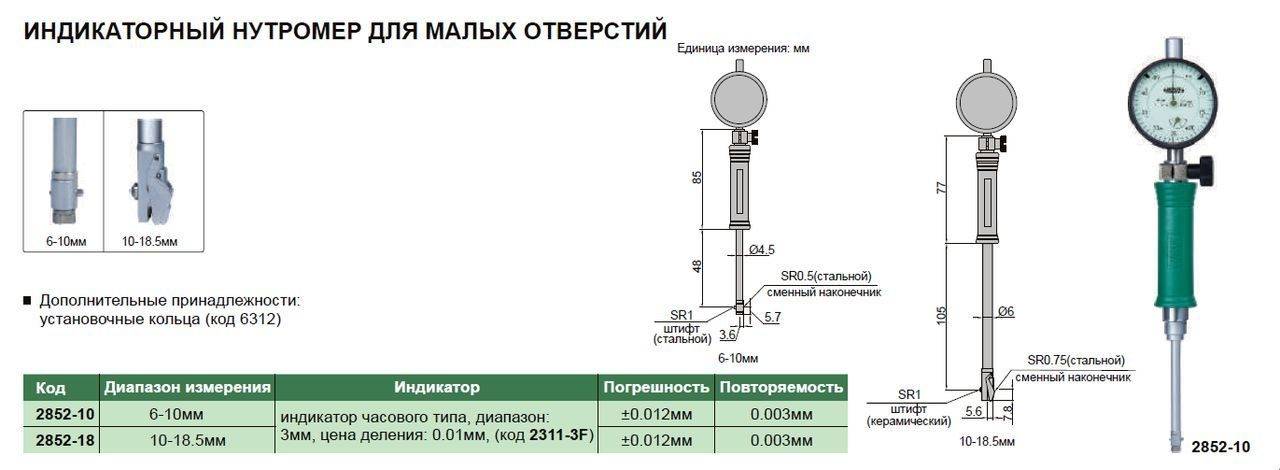

При допусках в 0,025-0,15 мм данные приборы рассчитаны на отверстия диаметром свыше 6 мм. Их рабочий орган перемещается с шагом 1-10 мм при цене деления в 0,001-0,01 мм соответственно, что позволяет определять нужные величины достаточно быстро.
Как разобрать индикаторный нутромер
Разборка прибора производится в порядке, обратном сборке. Сначала вывинчивается удлинительный стержень, а затем индикатор отделяется от измерительной штанги. Перед длительным хранением все элементы конструкции, за исключением циферблата индикатора, протираются авиационным бензином и смазываются. Хранение нутромера осуществляется в упаковочном боксе при температуре +20±5°С.
Многие детали имеют отверстия и полости. Для их измерения созданы специализированные инструменты – нутромеры. Далее рассмотрено, устройство нутромера, варианты данных инструментов, как пользоваться нутромером.
Обслуживание и эксплуатация
Чтобы прибор прослужил отведенный ему срок – 4-5 лет минимум, – его необходимо верно использовать; более того, его нужно регулярно осматривать. Комплекс мер при этом зависит от типа инструмента.
Микрометрические модели заслуживают пристального внимания – проводится их поверка на предмет соответствия требованиям ГОСТа 17215-71. Данный межгосударственный стандарт задает нормы таких параметров как:
- маркировка, комплектация, внешний вид;
- штрихи барабана и стержня;
- радиус и погрешность головки;
- расстояние от стебля до торца;
- общие допуски инструмента, включая и удлинители;
- жесткость (для моделей, рабочий предел которых превышает 1250 мм);
- параметры меры в точках контакта;
- биение в зоне касания;
- характер взаимодействия всех элементов конструкции.
Выше мы описали, как правильно настроить нутромер микрометрического типа, но не сказали о том, чего нужно избегать. Для длительной и беспроблемной эксплуатации стоит не допускать перетяжки удлинителей. Чтобы образец не потерял своих эталонных параметров, не нужно выкручивать из него винты или попусту убирать стержни. В процессе непосредственного выполнения задач удерживать инструмент следует за те поверхности, которые не перегреваются, и в местах наименьшего прогиба.
Индикаторные модели тоже важно периодически осматривать – поверка проводится на предмет соответствия МИ 2193-92 и 2194-92. Данные методики подразумевают:
- тщательный внешний осмотр;
- проведение пробных испытаний;
- даопределение конкретных метрологических и технических характеристик.
Следует знать не только то, как замерить нутромером отверстие, но и то, как разобрать его. Потому что храниться все составляющие прибора должны именно по отдельности. В этом вопросе нет ничего сложного: сперва нужно вывинтить стержень, после – отделить от штанги индикатор. Каждый элемент, кроме циферблата, необходимо смазать и протереть бензином (лучше авиационным), а затем сложить в упаковочный бокс и отправить его в темное место с температурой +15…25 градусов Цельсия.
Какие бывают нутромеры
Их классификация довольно условна, но все же, по способу проведения замеров их разделяют на:
Микрометрические – позволяют определить реальную длину, абсолютным методом.
Индикаторные – получают все значения относительным путем, то есть сравнивая их с уже настроенным шаблоном.
По форме головки они могут быть:
- сферические – все поверхности расположены на одной окружности;
- цанговые – со своеобразным цилиндром в завершающей части;
- кромочные – с пересекающимися осями, образующими острие в форме стрелы.
По виду передачи:
- рычажные;
- клиновые;
- конусные.
По числу точек соприкосновения:
- двухконтактные – наиболее распространены;
- трехконтактные (пассиметры) – с одним подвижным наконечником.
По рабочему диапазону:
- узкого – 18-50 мм;
- широкого – 3-1000 мм.
Также существует разделение, есть ли нониус или же его нет, электронная ли головка или же механическая, и поменее важным параметрам.
Работа с микрометрическими нутромерами
Поверка
микрометрического нутромера
Нутромеры, как измерительные приборы, при вводе в
эксплуатацию, а также периодически в течение всего срока эксплуатации или
хранения, должны подвергаться поверке, которая представляет собой совокупность
операций, благодаря которым определяются или подтверждаются технические
характеристики и возможности данного измерительного инструмента.
Поверка микрометрического нутромера должна выполняться в
соответствии с ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства
поверки», согласно третьему пункту которого, поверка нутромера производится в несколько последовательных этапов:
1. Визуально проверить внешний вид устройства, а также его
маркировку и комплектность.
2. Проверить правильность взаимодействия частей нутромера,
путем его опробования.
3. Определить, при помощи инструментального микроскопа,
ширину штрихов микрометрического барабана и стебля.
4. Проверить расстояние от стебля до края торца барабана.
5. Проверить радиус кривизны измерительных поверхностей
наконечника и микрометрической головки нутромера.
6. Определить погрешность показаний микрометрической головки
при помощи горизонтального оптиметра.
7. Определить погрешность суммарного размера головки и
присоединённых к ней удлинителей, при помощи горизонтального длиномера или того
же оптиметра. А для приборов с верхним пределом измерения свыше 1250 мм,
определить ещё и жесткость нутромера.
8. Определить биение точки касания измерительной поверхности
нутромера.
9. Определить размеры установочной меры в точках её
измерительной поверхности.
Более подробно о подготовке к поверке, её проведении и
получении результатов написано в ГОСТ 17215-71, однако, описанной в статье
информации должно быть достаточно для большинства случаев.
Проведение измерений микрометрическим нутромером
Первый этап в проведении измерений при помощи
микрометрического нутромера – это подготовка прибора к измерениям. Пользуясь
установочной мерой, настройте прибор на ноль. Проворачивайте барабан до полного
совпадения нулевой отметки с продольной линией стебля, и, по достижении этого
положения, затяните контргайку.
После настройки нутромера, путем свинчивания присоедините
его с необходимым, для получения требуемого размера, удлинителем. Можно
присоединить несколько удлинителей; в таком случае, удлинители присоединяют в
порядке убывания размеров. После этого можно приступать к измерению.
В процессе измерения, нутромер вводится в измеряемое
пространство таким образом, что один наконечник касается поверхности. Затем,
путём вращения барабана, второй наконечник прибора доводится до упора. Сам
нутромер при этом необходимо покачивать, в целях нахождения наибольшего размера
на плоскости, нормальной, относительно оси поверхности, и наименьшей,
относительно плоскости осевого сечения. Только в случае соблюдения всех
условий, можно говорить о точности полученного результата.
Как хранить инструмент после его использования
Правильное хранение и эксплуатация устройства необходимы для обеспечения его работы и надежности использования. Поскольку назначение прибора — проведение точных измерений, необходимо сохранять его целостность и исключать серьезные механические воздействия, которые могут повлиять на калибровку. Несоблюдение этих правил может доставить впоследствии массу неудобств.
Важным этапом при использовании агрегата является проведение поверки. Интервал такого обследования составляет один год. За этот период механизм может потерять свою целостность или силу крепления фиксирующего винта, а точность показаний во многом зависит от этих факторов.
Методика поверки включает ряд необходимых и крайне важных действий. Они должны быть проведены с соблюдением всех норм, а также правильности установки оборудования.
Назначение нутромера — предоставление точных данных о внутреннем диаметре измеряемого изделия
Чтобы эти показатели и дальше соответствовали действительности, важно правильно хранить инструмент. Процедура хранения проводится с соблюдением ряда правил:
- температура воздуха в помещении должна находиться в диапазоне от 15 до 25 градусов;
- уровень влажности не должен превышать 80 %;
- перед тем как начинать что-то мерить нутромером, стрелку на шкале необходимо выставлять на ноль.
Правильное хранение поможет длительное время сохранять настройку инструмента, чтобы проводить работу без высокого уровня погрешности. Также такие меры позволят устройству всегда быть готовым к работе, поскольку исключается пагубное влияние различных факторов.
Как пользоваться микрометрическим нутромером
Микрометрические нутромеры предназначены для высокоточных измерений внутренних размеров деталей в пределах от 50 до 6000 мм. Они широко применяются в машиностроении при производстве ответственных изделий.
Устройство и технические характеристики
Нутромер состоит из микрометрической головки 1, комплекта удлинителей 2 и измерительного наконечника 3. У приборов с верхним пределом измерения свыше 2500 мм микрометрическая головка оснащается индикатором часового типа с ценой деления 0,01 мм. В комплект нутромера входит также установочная мера 4.
Основные технические характеристики
Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88. Поверка производится по ГОСТ 17215. Средний срок службы инструмента составляет не менее 8 лет.
| Обозначение устройства | Диапазон измерений, мм |
Цена деления, мм
Предел допускаемой погрешности, мкм
НМ 50-75
50 – 75
0,01
от ± 4 до ± 90
НМ 50-175
50 – 175
0,01
НМ 50-600
50 – 600
0,01
НМ 75-175
75 – 175
0,01
НМ 75-600
75 – 600
0,01
НМ 150-1250
150 – 1250
0,01
НМ 150-1400
150 – 1400
0,01
НМ 150-2500
150 – 2500
0,01
НМ 150-3000
150 – 3000
0,01
НМ 350-4000
350 – 4000
0,01
НМ 350-6000
350 – 6000
0,01
Подготовка к работе
Перед началом измерений проверьте правильность установки микрометрической головки на ноль по установочной мере. Настройку необходимо проводить при температуре окружающей среды в пределах 20 ±5°С.
Введите микрометрическую головку между измерительными губками установочной меры, и прижмите стержень наконечника к одной из них. Покачивая верхнюю часть микрометрической головки и вращая барабан, определите кратчайшее расстояние. Измерительные поверхности нутромера при этом должны с легким трением касаться рабочих поверхностей меры.
Закрепите микровинт стопорным винтом и извлеките головку. Нулевое деление барабана должно точно совпадать с продольным штрихом стебля.
После установки головки на ноль выверните наконечник из муфты, подберите соответствующие удлинители и соедините их с микрометрической головкой. Снова вверните наконечник.
Измерение и отсчет показаний
Установите нутромер приблизительно на проверяемый размер и введите его в отверстие. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой вращайте барабан до контакта микрометрического винта с поверхностью детали в противоположной точке.
Покачивая нутромер с центром качания, расположенным в точке касания наконечника с поверхностью детали, найдите наименьшее расстояние между измеряемыми поверхностями. После этого зафиксируйте микровинт стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением.
В случае измерения диаметра цилиндрического отверстия покачивайте нутромер в поперечном направлении, отыскивая максимальный размер, а затем в осевом направлении, отыскивая минимальное значение.
Выведете прибор из проверяемой детали и сделайте отсчет. Для этого нужно сложить длину микрометрической головки, размеры используемых удлинителей и значение по шкале. Пример отсчета показаний представлен в таблице.
| Длина микрометрической головки, мм | Используемые удлинители, мм | Показания по шкале, мм | Размер детали, мм |
| 75 | 50 | 8,24 | 233,24 |
| 100 |
По окончании работы произведите разборку нутромера в последовательности, обратной сборке. Промойте его в чистом бензине, смажьте антикоррозийной смазкой для целей длительного хранения. Это также относится к установочной мере и удлинителям.
Правила эксплуатации микрометрических нутромеров
Для того чтобы обеспечить длительную работу нутромера и сохранить его высокие метрологические характеристики следует соблюдать следующие правила:
- Перед началом работы проверяйте по установочной мере правильность установки микрометрической головки на ноль.
- Не вывертывайте винты установочной меры во избежание потери ее размера.
- Соединение головки и удлинителей производите без перетяжки, до упора торцов.
- В процессе работы поддерживайте нутромер в местах, обеспечивающих его минимальный прогиб, то есть на расстоянии от измерительных поверхностей, примерно равном 1/5 измеряемой длины.
- Не вынимайте без особой надобности измерительные стержни из корпусов.
- Не допускайте ударов по нутромеру, особенно по его измерительным поверхностям.
- Сохраняйте чистоту шкалы, микрометрического винта и других деталей.
- Во избежание появления следов коррозии храните нутромер в закрытом футляре и в сухом месте.
