Как выбрать фрезерный станок по металлу

Назначение фрезера

Ручной фрезерный станок– это инструмент для высокоскоростной обработки дерева вращающимся режущим инструментом – фрезой. Процесс резания называется фрезерованием. При обработке пило- и композитных материалов на основе древесины фрезер совершает поступательные движения вдоль обрабатываемой поверхности по ней или направляющих над ней.

Скорость вращения режущей насадки и перемещения станка либо заготовки относительно него регулируются оператором. Направление движения задается мастером вручную, параллельным упором, шиной либо шаблоном.

Фрезер решает широкий спектр задач по обработке древесных материалов:

Выборка фальцев или четвертей – открытый паз в торце или боковине доски, бруса, шалёвки для соединения заготовок.

Четверть

Проделывание пазов – закрытых фальцев различной формы.

Чистый паз

Профилирование кромки пиломатериала – придание кромке изделия формы, соответствующей профилю режущей части фрезы.

Скругленная кромка

Подготовка посадочных мест под соединительные элементы, петли, замки.

Выборка места под замок

Вырезание деталей сложной формы по шаблону из тонких материалов.

Результат работы копировальной втулки

Нанесение узоров, сложных рисунков с применением шаблонов.

Работа с шаблоном

Выравнивание деталей по шаблону пазовой фрезой с опорным подшипником.

Удаление кромок

Создание плинтусов, карнизов путём комбинирования применения фрез.

Сложные узоры

Сверление отверстий нестандартных диаметров.

Конструкция промышленного фрезерного станка с ЧПУ или без

Профессиональные фрезерные станки по металлу – неважно, используются они в промышленности или нет – имеют схожие конструктивные особенности. Базис любого станка состоит из станины, в которую помещается вал шпинделя и коробки скоростей

Кроме этого, аппараты имеют:

  • направляющие станины: по ним движется консоль;
  • хобот: крепёж для рабочего инструмента;
  • салазки: по ним движется и поворачивается рабочая поверхность;
  • шпиндель: передаёт фрезам скорость от коробки передач

Большинство современных станков оснащены системой подачи охлаждающей жидкости, фундаментной плитой, рукоятками и рычагами переключения, шкафом и, естественно, электродвигателем.

Разновидности оборудования

Вне зависимости от разновидности, все фрезерные станки работают по одному и тому же принципу. Классифицируются они на основании различий, заключающихся в наличии дополнительных элементов, повышающих их функциональность. К примеру, некоторые установки оборудованы устройствами в виде долбежной головки, приспособления для нарезания гребней и пр.

https://youtube.com/watch?v=yjV5dwtuREs

Вертикально-фрезерные агрегаты

Вертикально-фрезерный станок позволяет обрабатывать все существующие типы металлов и производить сверлильные операции. Такие агрегаты выпускаются в двух исполнениях:

  • консольном;
  • бесконсольном.

Отсутствие конструкции консоли в вертикально-фрезерном станке компенсируется установкой на основании направляющих. Именно по ним передвигается рабочий стол. В головке шпинделя расположена коробка скоростей, регулирующая скорость его вращения. В консольных установках перемещение гильзы и головки возможно вдоль оси.

Горизонтально-фрезерные машины

Горизонтально-фрезерные станки отличаются горизонтальным расположением шпинделя и предназначены для обработки крупногабаритных элементов. Возможность использования различных типов фрез позволяет проводить самые разнообразные операции. В стандартную комплектацию не входит лишь устройство для операций с винтовыми поверхностями.

Горизонтально-фрезерный станок устанавливается на стол. Все механизмы агрегата размещены в его основании. Внутри расположена только коробка скоростей.

Сверлильно-фрезерные агрегаты

Этот вид фрезерных станков отличен от собратьев наличием сверлильно-фрезерной головки. Такая особенность предоставляет возможность обрабатывать наклонные и угловые поверхности, а также пазы негабаритных деталей. Вращение рабочей головки может осуществляться в противоположных направлениях.

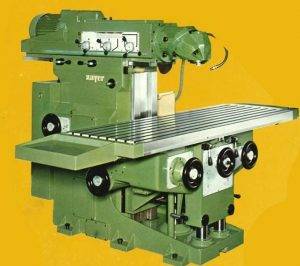

Описание оборудования универсального типа

Универсальный фрезерный станок предназначен для обработки любых металлических элементов, вне зависимости от их конфигурации. По этой причине такие агрегаты наиболее востребованы в частных мастерских. Их закупают предприятия малого бизнеса, занимающиеся ремонтом.

Использование фрезерных станков универсального типа оправдано при необходимости выполнения каких-либо действий с деталями, имеющими большой размер. Их можно устанавливать горизонтально или вертикально. Не станет преградой и спиралевидная поверхность.

Этому способствует наличие горизонтальных и вертикальных направляющих, по которым передвигаются консоль и рабочий стол. Важные узлы и механизмы агрегата надежно спрятаны во внутренней части основания.

Возможности настольных агрегатов

Настольные фрезерные станки устанавливаются в домашних мастерских, в учебных заведениях и производственных цехах, которые не специализируются на выполнении работ подобного рода.

Отличительной особенностью настольных фрезерных станков по металлу является универсальность. В стандартную комплектацию входят различные виды фрез, позволяющих обрабатывать самые разные заготовки. С помощью такого устройства удастся выполнить и другие операции, к числу которых относятся сверление, нарезание резьбы и прочее.

Агрегаты с ЧПУ

В эту категорию включаются:

  • фрезерные станки с числовым программным управлением;
  • обрабатывающие центры с числовым программным управлением;
  • настольные механизмы с числовым программным управлением.

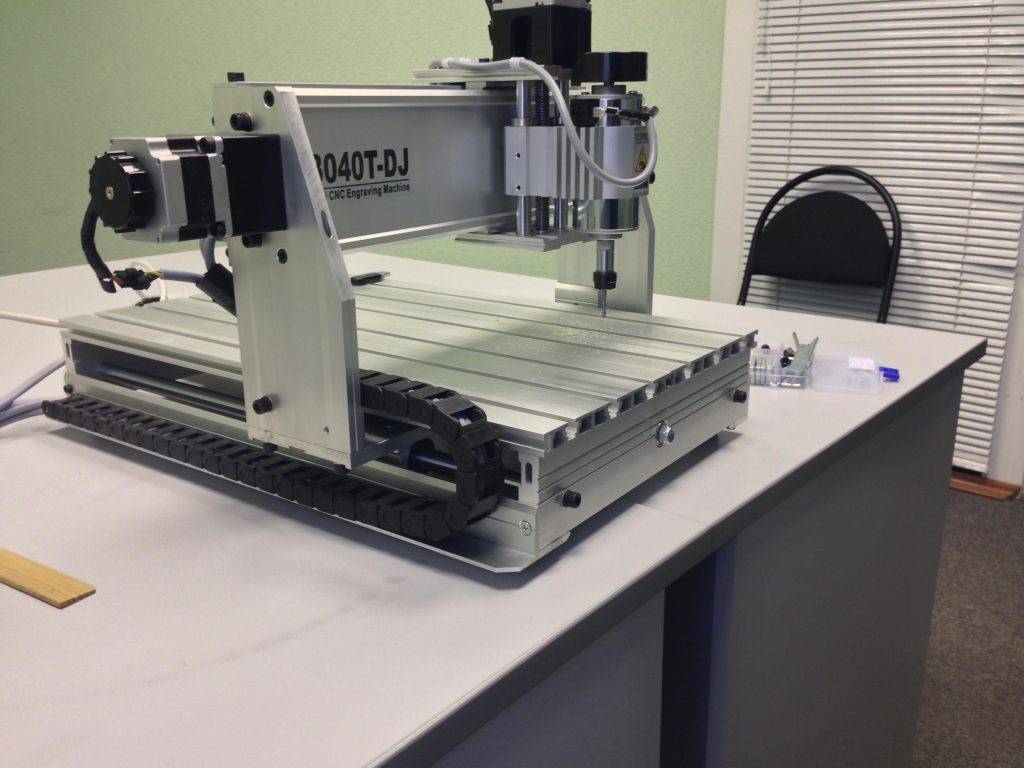

Фрезерный станок с ЧПУ

Работа оборудования с ЧПУ контролируется специальной компьютерной программой. Поэтому в процессе обработки исключается возможность проявления человеческого фактора. А сами агрегаты отличаются высокой стоимостью и востребовано лишь на крупных промышленных предприятиях, специализирующихся на производстве определенного вида деталей.

Настольный вариант фрезерных станков с ЧПУ заслуживает отдельного внимания. Хотя они отличаются небольшими габаритами, с их помощью можно придать заготовке любую форму. Установки с ЧПУ в настольном исполнении позволяют выполнять самые разные технологические операции с металлом, в том числе растачивание, сверление и зенкерование.

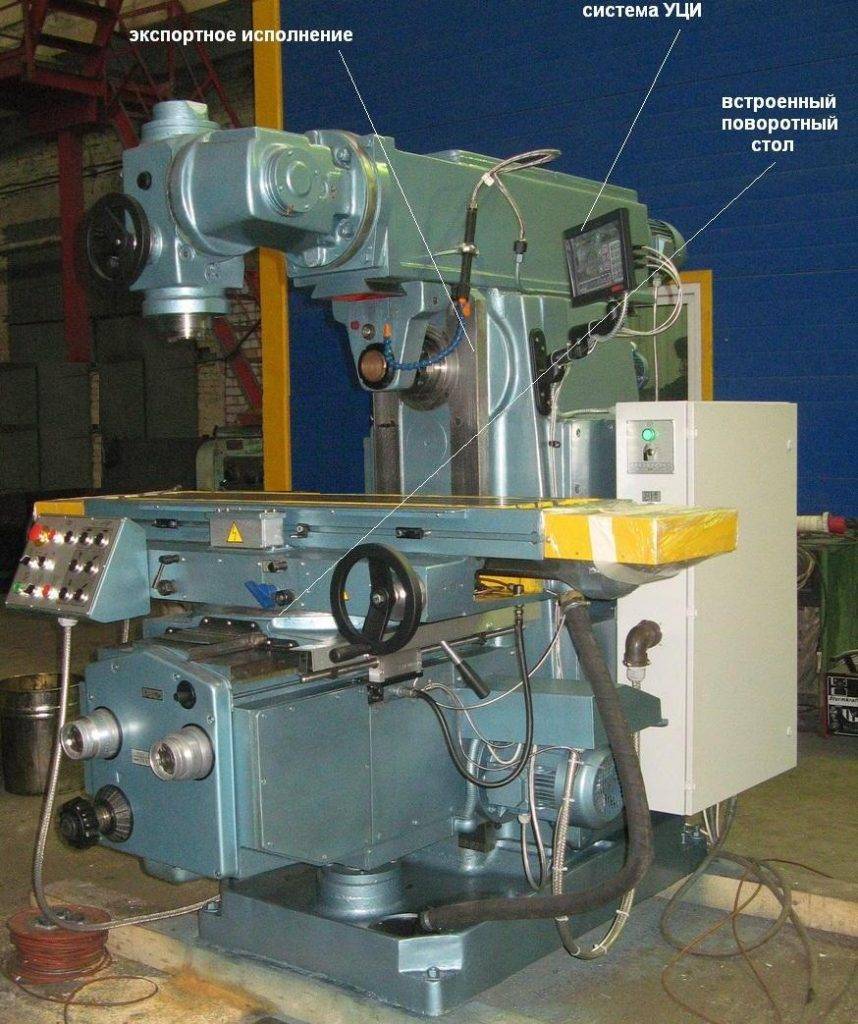

Широкоуниверсальные устройства

Такой фрезерный станок по металлу снабжен дополнительной рабочей головкой. Но главная особенность заключается в ее подвижности, что позволяет работать с заготовкой, располагая ее под любым углом.

Для обработки металлических элементов, имеющих сложную конфигурацию, предусмотрена возможность установки на поворотный шпиндель накладной головки. Также существуют бесконсольные модели с кареткой, для передвижения которой предусмотрены горизонтальные направляющие.

Характеристики станков для обработки дерева

Один из главных моментов, которые нужно знать при покупке или сборке станка, это то, что для наибольшей эффективности шпиндель аппарата должен быть расположен горизонтально. Оптимальным вариантом будет закрепление фрезы вертикально на вал

Для фрезерного станка по дереву это достаточно важно, так как появляется возможность регулировать высоту исполнительного инструмента. Деталь, подлежащая обработке, закрепляется на горизонтальной плоскости, и её положение ограничивается упором и направляющей

Таким образом, появляется возможность эффективно работать над заготовками всевозможных габаритов и с партиями разных размеров. Оптимальным выбором является горизонтальный фрезерный станок по дереву. Своими руками благодаря ему можно обрабатывать древесину наиболее удобно и эффективно. О самостоятельном изготовлении фрезерного станка читайте в этой статье.

Одной из основных характеристик является мощность. Она зависит от установленного двигателя. Минимальной мощности в 400 Вт должно хватать на выполнение небольших по объёму работ как тонких, так и грубых. Если же в планах профессиональное использование аппарата, то тогда желательно выбирать станок мощностью от 1,4 кВт. На нём возможна обработка внушительных объёмов древесины, пластмассы и некоторых мягких сплавов.

Каким конструкциям отдать предпочтение

Не все могут позволить себе приобрести, скажем, обрабатывающий центр с ЧПУ для изготовления мелкосерийных деталей в домашних условиях, станок форматного типа или для токарных работ. Но самодельный агрегат с ЧПУ, сделанный собственноручно – реально. Собранное устройство в умелых руках продемонстрирует образцы правильной обработки деталей.

Собирая механику программируемых станков, обычно применяют самодельные линейные направляющие, так как в устройствах с круговым движением нет необходимости

Обратим внимание на некоторые конструкции, применяемые при этом

Оцинкованные или хромированные трубы

Они идут с различным диаметром можно использовать как стержни при монтаже маломощных устройств – плоскошлифовальных наждаков, сверлильных или токарных станков. По шлифованному цилиндрическому стержню осуществляется движение бронзовой втулки. Иногда суппорт делают и без нее. У труб – невысокая цен, их легко обрабатывать. Хотя есть минус: небольшой ресурс (стирание защитного слоя наступает спустя 15-20 проходок, после чего сталь изнашивается более интенсивно); нет нужного уровня прочности при высоких нагрузках.

Фрезер

Эффективен фрезер, в котором направляющий механизм изготовлен на основе бывшего в употреблении матричного принтера или печатной машинки «Янтарь». При таком варианте прослужит долго. Не нужно искать очень широкие подшипники, их внутренний поперечник должен равняться диаметру болтов.

Мебельные стержни

Проблему механики для станков с ЧПУ можно правильно решить при помощи мебельных стержней. Тем более, что самоделки с их применением гарантируют тщательную обработку на деревообрабатывающем, ленточно-шлифовальном оборудовании, и даже фрезерном с невысокой мощностью. Мебельные комплектующие относятся к дешевым, хотя ресурс у них небольшой.

Полированный вал

Недорогой и часто применяющийся тип направляющей. Сущность обработки – индукционно закалить верхний слой, что способствует повышению длительности эксплуатации и снижению интенсивности процесса изнашивания. Затем вал полируется, и каретка движется при минимальном трении.

Самодельные

Часто практикуется установка самодельных направляющих, используя то, что есть в наличии. Например, можно воспользоваться стальным уголком, подшипниками, гайками и болтами.

ВАЖНО! Не берите алюминиевый, в таком случае надо быть готовым к частой замене детали. Дорожки в ней выедают шарикоподшипники каретки

Предпочтение лучше отдать стальному уголку

Если использование механизма ожидается интенсивным, лучше его закалить и отшлифовать для снижения трения на подшипниках

Предпочтение лучше отдать стальному уголку. Если использование механизма ожидается интенсивным, лучше его закалить и отшлифовать для снижения трения на подшипниках.

Штоки

Собирая маленький домашний станок, иногда пользуются, как направляющими, – штоками автомобильных стоек из отечественного авто. Они прочны и изготовлены из металла высокого качества. Это ощутимо сократит затрату средств на стоимость комплектующих.

https://youtube.com/watch?v=rJQBFRvaEfI

Есть и такой вариант: алюминиевые шины из распредустройства трансформаторной подстанции с впрессованными медно-графитными втулками от стартера МАЗа. А подвижные узлы делают из пневмоклапанов, которые применяются для управления пневмоцилиндрами.

При изготовлении направляющих и кареток для чпу своими руками (роликовых или шариковых), надо пользоваться такими ожидаемыми критериями:

  • сохранение заданных параметров;
  • плавное линейное перемещение кареток;
  • эффективность работы;
  • низкое трение.

ОБРАТИТЕ ВНИМАНИЕ! Некоторые умельцы советуют в механике на станке обойтись без втулок. Такой вариант возможен, но это чревато ухудшением производимых изделий, а сроки эксплуатации установленного устройства из стержней – снизятся

Фрезерование деталей в домашних условиях

Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.

Фрезеровать можно:

  1. Поверхности деталей, добиваясь получения нужных плоскостей.
  2. Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
  3. Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
  4. Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
  5. Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
  6. Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.

Станки по металлу

Фрезерные станки по металлу можно классифицировать по нескольким признакам. Их можно разделить на группы в зависимости от количества шпинделей, конструкции рабочего стола или области применения. Далее рассмотрим каждую группу подробней.

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

В вертикально-фрезерных станках шпиндель вмонтирован в фрезерную головку, которая располагается вертикально относительно рабочего стола. На станках такого типа можно обрабатывать и плоские поверхности, и поверхности сложной формы, а также осуществлять растачивание и зенковку, сверлить отверстия и делать пазы и канавки на заготовках. Возможно использование режущих инструментов различной формы.

Подходящий вертикально-фрезерный станок можно подобрать по мощности двигателя, размеру рабочего стола или наличию дополнительных функций. Среди таких особенностей стоит отметить:

  1. модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
  2. с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

Отдельно стоит отметить оборудование Jet серии JTM для интенсивной работы. Такие станки имеют несколько преимуществ: автоматическая подача рабочего стола поможет повысить производительность, а устройство подвода смазочно-охлаждающих жидкостей увеличивает срок службы и уменьшает износ деталей.

В универсальных фрезерных станках два шпинделя расположены вертикально и горизонтально. На них возможно использование всех видов фрез (в том числе дисковых). Вы сможете работать с деталями, изготовленными из различного металла, будь то: сталь, чугун или цветной металл. А с помощью дисковой фрезы вы сможете разрезать заготовки или изготавливать открытые шпоночные канавки.

Для такого типа характерно наличие большого рабочего стола (длиной от полутора метров) что позволяет обрабатывать крупные заготовки. А механизированная подача стола облегчит работу фрезеровщика, так как сам стол будет перемещаться автоматически. Рабочему же необходимо лишь нажать на кнопку пневматического устройства для остановки движения.

Еще одним неоспоримым преимуществом универсальных моделей является способность вертикальной фрезерной головки поворачиваться под различными углами, что позволяет обрабатывать скосы без переустановки детали. Это сокращает время работы и увеличивает производительность. Однако такие станки имеют более высокую стоимость по сравнению с вертикально-фрезерными. Такая стоимость оправдана при серийном производстве, благодаря большим функциональным возможностям.

По конструкции рабочего стола

Рабочий стол консольных станков способен перемещаться по салазкам, смонтированным на консоли, в продольном направлении. При этом салазки перемещаются по направляющим консоли в поперечном направлении. Сама консоль, закрепленная на станине, перемещается вертикально по направляющим. Благодаря этому, появляется возможность использования горизонтального шпинделя.

Бесконсольные станки оснащены лишь салазками, закрепленными на станине. Перемещение стола возможно только в горизонтальном направлении (продольном и поперечном). Поэтому выполнить сложные фасонные поверхности на таких станках затруднительно. Однако они обеспечивают высокую жесткость, что позволяет работать с тяжелыми заготовками. На бесконсольных станках можно выполнять пазы, а также горизонтальные, вертикальные и наклонные поверхности.

В станках непрерывного действия (карусельные, барабанные) рабочий стол поворачивается вокруг своей оси. Установка и закрепление детали на таких моделях осуществляется без остановки движения. Они отличаются высокой производительностью и применяются на производстве.

По применению

Профессиональные станки используются в мастерских и на производстве, для них характерна длительная ежедневная работа. У двигателей высокая мощность (так, мощность промышленных станков Jet от 1300 Вт). Такие типы требуют трехфазного подключения к сети. Вертикально-фрезерные станки, весом от 165 кг, и все универсальные установки относятся к профессиональному оборудованию.

Бытовые станки имеют небольшой вес (40-165 кг). Для них характерна простая конструкция, перемещение стола маховиками и ручная подача пиноли. Компактные размеры и низкая цена — также неоспоримые плюсы данного типа. Бытовые станки подключают к однофазной сети 220 В. Также большинство моделей такого типа выполняют настольными.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Современные новации в индивидуальном производстве

В домашней мастерской современные мастера по заказу для крупных предприятий выполняют обработку деталей согласно прилагаемым чертежам. Подобная подработка выгодна и предприятиям: отпадает необходимость задействования дополнительного технологического оборудования в цеху для выполнения рутинных операций.

Домашний мастер производит работу по контракту с заказчиком, проблемы доставки заготовок и деталей он решает самостоятельно. В результате накладные расходы основного производства снижаются. Рабочее место создается самим исполнителем.

Для организации производства доходов достаточно создать индивидуальное предприятие (ИП), чтобы иметь официальный статус (облегчаются финансовые расчеты). В настоящее время подобных организаций достаточно, они выполняют солидные объемы заказов.

Самодельный фрезер: вариант №1

Фактически эта модель представляет собой сочетание токарного и сверлильного станка. От первого будет использована станина. На направляющие устанавливается координатный стол, который будет передвигаться по одной оси. На место передней бабки монтируется опорная колонна для установки фрезерной головки.

Электродвигатель монтируется отдельно, чтобы его вибрация не влияла на точность выполнения операций. В верхней части фрезерной головки необходим натяжитель. С его помощью выполняется регулировка ременного привода.

Особенности самостоятельного изготовления фрезерного станка:

  • смещение рабочей головки в вертикальной плоскости происходит с помощью червячной передачи;
  • плита для установки заготовок с пазами крепления;
  • монтаж осветительного прибора для повышения точности выполняемых работ.

С помощью этого фрезерного станка можно делать основные операции по обработке металлических заготовок. Недостаток конструкции – отсутствие поворотного механизма на рабочей головке.

Токарно-фрезерный станок с ЧПУ

Агрегаты с ЧПУ способны заменить несколько устаревших станков и сэкономить расходы и время. Тем более что выпускаются данные типы станков для того, чтобы использовать их в бытовых условиях. Они компактные по размерам, у них не такая большая мощность, как в промышленных, но они могут делать фрезерную и токарную работу на высшем уровне.

https://youtube.com/watch?v=7vKvF_UpjwM

Конструкция

Такое оборудование, оснащённое ЧПУ, применяется сегодня во многих производственных организациях. Это современное устройство, которое позволяет делать очень точную обработку металлической заготовки.

Он имеет несколько особенностей в конструкции:

  • В приводных элементах почти нет промежутков.
  • Имеются довольно жёсткие несущие части, которые удерживают жёстко станину при вибронагрузке.
  • Располагающие небольшой длиной, имеют небольшое количество кинематических цепей.
  • Имеются особые сигнализаторы обратной связи.

Посредством особой системы гидравлика и другие части прогреваются перед началом работы, и благодаря этому значительно уменьшается термодеформация при работе агрегата.

Непосредственно на агрегате ставятся направляющие с высокой износоустойчивостью и с весьма сниженным коэффициентом трения. Благодаря этому увеличивается точность металлорезки, а уровень несогласования уменьшается. Все движущие части двигаются по заданным параметрам с высокой точностью.

Все элементы токарного станка сделаны так, что при высокоскоростной обработке и нагревании коэффициент трения не изменится. Этим элементом являются специальные ролики.

https://youtube.com/watch?v=i7VHsNsE9Lo

Направляющие, на которых обрабатываются металлические заготовки с очень большими скоростями, должны быть установлены очень жёстко. Жёсткость достигается натягиванием особых регулирующих стержней. Для того чтобы уменьшить трение, направляющие части фрезерного станка с ЧПУ изготавливают из определённых материалов, таких, как чугун, сталь, бетон с добавлением гранитных элементов. От жёсткости будет зависеть, к какой группе риска будет причислено оборудование. Направляющие располагаются по вертикали, под наклоном или горизонтально.

Для жёсткости несущие части станка делают прямоугольной формы с продольными и поперечными гранями между ними. Несущие детали делают цельные, методом литья или сваривания из отдельных частей.

Очень важной металлорежущей частью считается шпиндель, который испытывает сильнейшую нагрузку при работе станка. Поэтому все посадочные части и основные части шпинделя должны быть износостойкими. Подшипники, которые ставят в опоры, должны точно и правильно вращаться

Подшипники, которые ставят в опоры, должны точно и правильно вращаться.

У фрезерных станков по металлу с ЧПУ конструкция шпинделя очень сложная. Связано это с тем, что в него вмонтированы некоторые вспомогательные элементы:

  • Зажимы для рабочих приспособлений.
  • Датчики для диагностирования оснащения.
  • Датчики для адаптивного управления обработкой.
  • Шпиндель на фрезерном станке с числовым программным управлением может располагаться вертикально или горизонтально.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Самодельный фрезерный станок по металлу своими руками

Фрезерный станок простейшего вида можно изготовить своими руками. Для этого понадобится привод для оборудования, крышка и самодельный лифт, упор. Купить необходимо электрический двигатель с нужными мощностями показателями, направляющую и прочный стол.

Привод для станка

Электропривод для небольшого станка делается самостоятельно. Умельцы предпочитают использовать моторы российского и зарубежного производства, мощность достигает 500 В. Но этот вариант подойдет только для маломощного агрегата, так как при работе на больших скоростях глохнет и не оправдывает человеческие ресурсы. Гораздо эффективней выбрать двигатель с мощностными характеристиками от 1100 В. Фрезер используется любой конструкции, есть подшипники, благодаря чему устройство выдерживает большие нагрузки.

Вопрос привода решается индивидуально в зависимости от того, какие показатели мощности хотят получить. Для одних видов работы оптимальными станут электрические моторы с мощностью до 2 кватт, для других — с обычным приводом, который используется в ручных инструментах (около 500 Ватт).

Как изготовить самодельный лифт для фрезера?

Регулировочному лифту уделяют особое внимание. Оптимальный вариант — использовать фанерные листы. Они собираются и закрепляются на столе (не используйте ремни)

Фреза надевается на вращающий вал

Они собираются и закрепляются на столе (не используйте ремни). Фреза надевается на вращающий вал

Важно, чтоб привод обеспечивал высокую скорость вращения и не мешал лифту. Лифт же состоит из корпуса, поводьев, каретки, оси и винтов. Собранный своими руками лифт позволяет каретке двигаться вверх и вниз по оси, а винту контролировать движение

Собранный своими руками лифт позволяет каретке двигаться вверх и вниз по оси, а винту контролировать движение.

Создаем крышку

Крышка является деталью корпуса, которая сдерживает конструкцию. Она отвечает за то, что двигатель и каретка не расшатываются. Берется фанера с толщиной от 19 миллиметров, стандартная дина 0,5 м, в ширина — 0,5 м. Облицовка проводится текстолитом с толщиной 0,2 мм (припуски 2,5 сантиметра). Кромочные обкладки приклеиваются.

Монтаж упора

После сборки вышеописанных деталей производится просмотр стыковки по углам. Упор монтируется накладкой в 25 сантиментов из дерева. Оставляется пространство для кромок и шпунтов.

Сборка фрезерного станка

Маленький станок самостоятельно собирают за 2-3 вечера (не берется в учет время поиска деталей). Чистовая обработка важна, так как обеспечивает четкость и безопасность работы. Проверьте, хватает ли мощности привода. Попробуйте провести ползунок да упора. Он должен поступательно двигаться и не прижиматься.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

  • Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
  • С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
  • Проектируется сцена – моделируется место будущего размещения станка в мастерской.
  • На виртуальной сцене размещаются станина и узлы.
  • По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
  • Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
  • После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
  • При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Общая информация

Фрезерные станки делятся на вертикальные и горизонтальные. Вращение режущего элемента и подача металлической заготовки – это основные их формообразующие движения. Оператор управляет этими функциями с помощью раздельных приводов. Вращательные движения выполняет только фреза. Заготовки крепятся на столе и подаются к режущему элементу. Один из основных параметров станка – это размер стола.

По особенностям конструкции станки делятся на консольные и бесконсольные. В консольных стол размещается на подъемном механизме. В бесконсольных рабочий стол движется по прямой или в стороны и крепится на стационарной станине. Оборудование барабанного и карусельного типа можно отнести к устройствам непрерывного действия.

Виды фрез

Обработка металлических деталей на фрезерных станках выполняется с помощью рабочих инструментов определенного типа. Каждый из них отличается по предназначению.

Отдельные виды фрез отличаются по рабочим параметрам:

  • особенности размещения резцов;

  • форма зубьев;

  • направленность элементов, соприкасающихся с металлической заготовкой;

  • используются цельные и сборные рабочие элементы.

Фрезы отличаются по способу крепления и материалу изготовления резцов.

Конструкция фрез

Концевая фреза состоит из рабочей части с центровым отверстием и хвостовика. Между ними расположена шейка. На конце рабочей части находятся торцевые зубья.

Насадная торцевая фреза имеет зубья, между которыми находятся канавки. В центре такой фрезы есть отверстие. На зубьях можно выделить переднюю и заднюю поверхность, а также режущую кромку.

Насадные дисковые фрезы круглой формы имеют отверстие в середине, возле которого расположен торцовый шпоночный паз. На корпусе фрезы размещаются вставные зубья.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
