Инструкция для правильной прокачки устройства домкрата
Схема заправки гидравлического домкрата маслом.
Среди достоинств домкратов выделяют жесткую конструкцию, а также высоту подъема груза от земли, наибольшую грузоподъемность с плавностью хода, высоту подхвата минимальную. Все эти преимущества дают высокий КПД.
Причины выхода из строя оборудования могут быть любыми. К примеру, длительная эксплуатация устройства способна вызвать скопление воздуха в виде пузырьков. Это снижает КПД использования домкрата, то есть его эффективность резко падает. Это происходит из-за попадания воздуха в гидравлический механизм по причине нехватки гидравлической жидкости.
Прокачка и способы устранения неисправностей домкрата
Привести устройство к первоначальному состоянию позволит выполнение следующих действий:
- Начинать прокачку следует, если открыт клапан перепускной с пробкой масляного бачка.
- Прокачивают насос устройства определенное количество раз, что позволит вытеснить весь скопившийся воздух из рабочей полости в специальную емкость для жидкости.
- Осуществить закрытие отверстия масляного бачка и перепускного клапана.
Иначе вышеперечисленные действия, согласно инструкции, повторяются.
Как правильно прокачать домкрат по другому алгоритму
Детали подвергнувшиеся коррозии рекомендуется заменить.
Поскольку указанный выше способ прокачки домкрата не является единственным, то можно поэтапно выполнить следующие действия:
- При медленном подъеме груза домкратом или его полной неисправности определяется наличие воздуха в полости устройства.
- Запорная игла не должна быть отвернута на 1,5-2 оборота, а плунжер домкрата поднимают за винт до верхней точки, которая является крайней, а затем его снова опускают для возврата в положение снизу.
Последняя операция повторяется 2-3 раза. Чтобы не допустить возникновение данной проблемы, следует осуществлять периодическую проверку уровня жидкости в домкрате. Если ее не хватает, то обязательно масло следует долить.
Прокачку домкрата повторяют и после попадания загрязнений в рабочую полость. Для удаления загрязнения головку корпуса отворачивают, затем заливают керосин в его основание. Далее домкрат прокачивают, предварительно выгрузив иглу запорную. Завершив операцию, керосин удаляют, а рабочая полость заливается чистой гидравлической жидкостью.
В целом алгоритм выглядит следующим образом:
- Заливается масло, далее закрывают коробку.
- Поршень следует прокачать путем его поднятия до отказа.
- Пробку отворачивают и надавливают на поршень, выпуская из цилиндра воздух.
- Добавляют масло, закрывая пробку и т.д.
Это делается до тех пор, пока весь воздух не выйдет, а выход гидравлического масла будет происходить в соответствии с прокачкой тормозов.
Когда устройство сломалось
Если сломался подъемный механизм, то работа по ремонту технических средств полностью прекращается. Причиной отказа приспособления может быть неправильная эксплуатация, попадание в гидравлическую систему посторонних предметов или воздуха. При пользовании рычагом может наблюдаться недостаточно плавное движение поршня, снижение давления масла.
В зависимости от того, какой узел не выполняет функций, разрабатывается последовательность мероприятий по устранению причины. Восстановить рабочие характеристики приспособления поможет очистка механизмов от засорения, доливка жидкости, замена клапана и прокачка поршневой системы. Любую причину поломки можно выявить после снятия крышки корпуса, если обнаруживаются механические повреждения деталей, то старый домкрат лучше заменить на новый.
Заливка масла и прокачка домкрата
Устройство гидравлического домкрата предполагает, что основной движущей силой в аппарате является масло. Именно оно в качестве рабочей жидкости толкает шток и двигает все автомобили вверх. Уровень масла должен быть не ниже установленной нормы, иначе его просто не хватит по объему для заполнения нужных полостей внутри домкрата и выполнения своих функций по подъему.
Разобранный гидродомкрат
Перед заливкой свежей рабочей жидкости в устройство, необходимо избавиться от старого отработанного масла. Для этого понадобится открутить пробку с масляного резервуара. Предварительно надо подставить емкость для сбора «отработки».
Подождав пару минут, в устройство вливают промывочную жидкость. Стоимость ее примерно 180 рублей. Прокачивая по гидравлическим каналам промывку, избавляемся от ненужных пузырьков воздуха. Когда промывочная жидкость начнет выходить в резервуар для масла, это значит, воздуха в системе не осталось.
Прокачка должна проводиться в соответствии с рекомендациями производителя. Они обычно указаны в инструкции по применению.
Так можно быть уверенным в результате. После этого промывку выкачиваем.
Далее можно заливать новое масло. Выполняется эта операция до уровня, указанного производителем. Недостаток рабочей жидкости может отрицательно сказаться на функционировании домкрата. Он просто не будет набирать необходимую мощность. Заливка проводится, как правило, при полностью опущенном рабочем штоке. Винт стравливания поворачиваем до упора, чтобы максимально опустить домкрат.
Схематическое устройство гидравлического домкрата
Масло постепенно будет заполнять все рабочие объемы. Поэтому необходимо несколько минут ждать, пока оно распределится по системе полностью, а после этого, если потребуется, снова долить его до рабочего уровня. И так доливаем несколько раз.
Одним из признаков того, что в системе установлен необходимый уровень жидкости, является отсутствие пузырьков воздуха на поверхности масла при прокачке.
Доработка подкатного домкрата
Переделка домкрата может быть полезной, если нужно поднимать груз на большую высоту, превышающую заводские показатели устройства. Также доработка может быстро и просто решить проблему безопасности подъёмного механизма. Это решается с помощью установки фиксатора в домкратной платформе. Оба варианта легкой модернизации, объяснены и показаны далее.
Увеличение высоты подъема
Малая высота подъема может ограничивать область применения домкрата для автомобилей с высокой подвеской. В таких ситуациях, владельцам инструмента, может быть интересно знать, как увеличить высоту подкатного домкрата. Простой удлинитель упора может быть изготовлен из подручных материалов. В приведенном ниже руководстве используется тормозной цилиндр от жигулей, но можно взять обычную толстостенную трубу подходящего диаметра. В первую очередь следует подготовить адаптер, приварив к верхней части трубы поперечную пластину в которой необходимо высверлить отверстие для фиксации (с диаметром штатного).
Далее откручиваем болт, на который крепится упорная чаша подкатного домкрата. Убираем упор со своего места и ставим на него удлинитель, просверленной пластиной к низу. Сверху конструкции ставим снятую ранее чашу. Берем длинный болт по диаметру отверстий, продеваем через упорную чашу и трубу, после чего затягиваем гайкой.
Такие домкраты с полезными доработками в виде увеличения высоты подъёма становятся полезными для подъёма внедорожников и микроавтобусов. При этом добавленная деталь (цилиндрик) остаётся съёмной частью механизма, ведь её можно при необходимости удалить, открутив болт обратно.
Вариант №2. Самодельный подкатной домкрат
Самодельный подкатной домкрат
Конструкция гидравлического типа, предназначенная для ремонта/обслуживания легковых автомобилей. Для изготовления понадобятся:
- бутылочный домкрат, имеющий высоту подхвата 23 см;
- швеллер 12 мм (для стойки и качелей домкрата);
- швеллер 10 мм (для основы и подъемного рычага).
Конструкция изготовлена из бутылочного домкрата
В передней части установлены ролики, взятые со старой стиральной машинки. От автомобильного отбойника была взята чашка.
Спереди установлены ролики от стиральной машинкиВид сзадиВид сверху
Для изготовления раскосов использовался пруток на 20 мм.
Раскосы выполнены из стального пруткаФото раскосов самодельного домкрата
А это – чертеж самодельного подкатного домкрата с размерами.
Чертеж подкатного домкрата своими руками
Далее вы можете увидеть подкатной домкрат в работе.
Работать с домкратом достаточно удобно
Более детально о работе подобного самодельного приспособления вы можете узнать из приведенного ниже видеоматериала.
Воздушные пузырьки и устранение этой неисправности
Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.
Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.
Закачивание масла в гидравлический подъемник
Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.
Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.
Домкрат – это инструмент с помощью которого поднимают разные грузы на различную высоту. Принцип работы и устройство могут отличатся. Самым распространённым и используемым в авто сервисах и частных гаражах видом домкратов является, домкрат гидравлический подкатной, его устройство мы сейчас разберем.
Виды домкратов
Их существует три основных вида.
Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;
Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.
Обратите внимание!
Скрапбукинг для начинающих своими руками: что это такое и как его делать. Что нужно для создания красивого альбома или блокнота (фото + видео)
Как сделать своими руками поделку: что можно сделать своими руками в домашних условиях
Поделки из монтажной пены своими руками: снеговик, елка, скульптуры, оригинальные фигуры с инструкциями (фото + видео)
Ремонт и замена шлангов ГУР
Причина возникновения повреждений шлангов ГУР чаще всего состоит в том, что при вращении рулевого колеса в силу трения возникает серьезное усилие. Это усилие вызывает деформацию эластичного элемента, который меняет размеры отверстий в распределительном механизме, регулирующем перепад давления в гидроцилиндре.
В результате изнашивается рукав ГУР, подведенный к ограничительному клапану. Этот рукав ГУР рассчитан на давление, в зависимости от марки автомобиля, от 70 до 130 кГс/см2.
При таком высоком давлении ремонт поврежденного шланга ГУР с помощью хомутов или проволоки практически невозможен.
Остается два варианта: или заменить трубку ГУР целиком, или заменить только поврежденную её часть, переставив фитинги на новый шланг.
Причем перестановку фитингов лучше производить в условиях специальной мастерской.
Замена и установка шланга ГУР производится следующим образом:
- Передняя часть автомобиля поднимается на домкратах.
- Руль до упора выворачивается влево.
- Шприцем с насаженной на иголку трубкой из бачка гидроусилителя откачивается жидкость.
- После этого отсоединяется шланг, рабочие отверстия гидравлической системы закрываются заглушками.
Шланги гидроусилителя руля
Подбор нового шланга производится с точным соблюдением диаметра, иначе могут измениться рабочие качества гидроусилителя.
Затем производится установка нового шланга, заливка жидкости в гидравлическую систему и проверка качества монтажа.

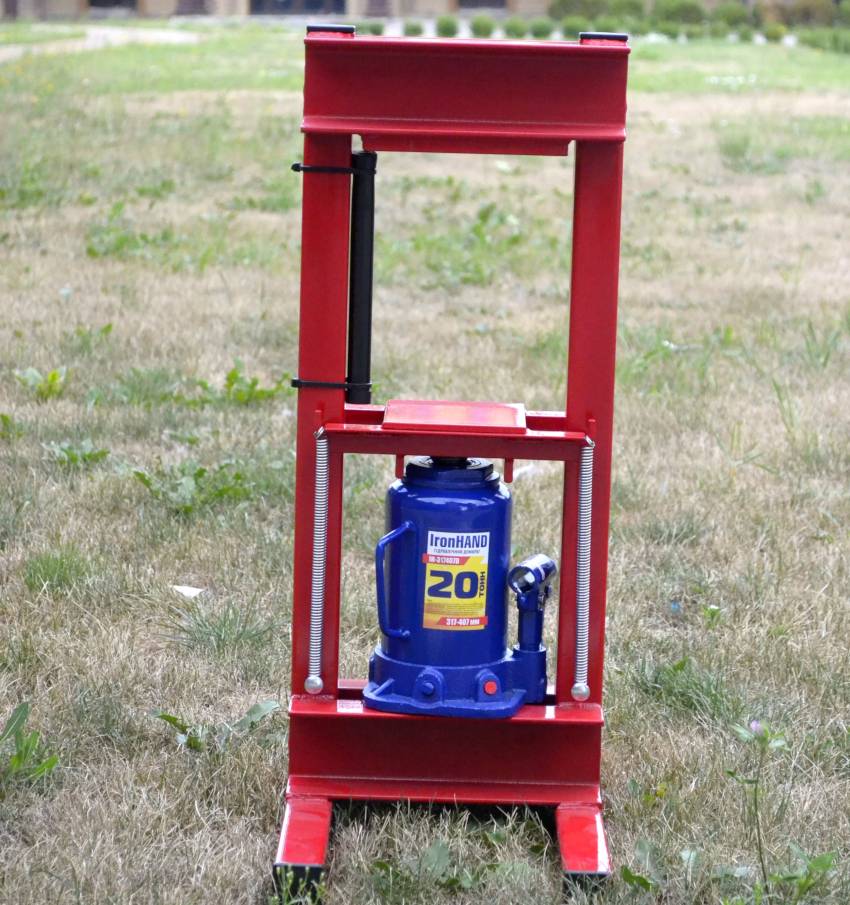

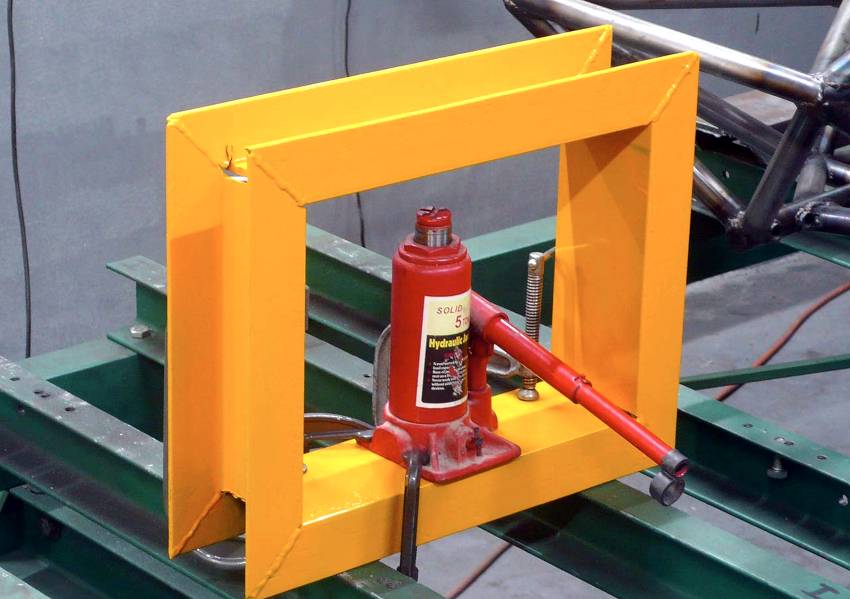

Ремонт пресса гидравлического из домкрата своими руками
