Ротаметр. Определяем текущий расход воды и газа

Вместо заключения

Как видите, аргоно дуговая сварка своими руками собирается довольно просто. Для его сборки вам понадобятся детали, которые можно купить с рук или поискать у себя в гараже. Самодельный аппарат обладает множеством достоинств. Он прост в применении, стоит недорого и ремонтопригодный. К тому же, вы знаете с точностью до детали, какие компоненты использовали при сборке. И поэтому можете быть уверены в его надежности.

Конечно, не стоит требовать слишком многого от самодельного аргонного аппарата. Он точно не подойдет для регулярной профессиональной сварки. А вот для работы на дому его можно смело использовать.

Вычисления сечения по СНИП 2.04.01-85

Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.

Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.

Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:

Внешний объем трубного сортамента (мм) Примерное количество воды, которое получают в литрах за минуту Примерное количество воды, исчисляемое в м3 за час 20 15 0,9 25 30 1,8 32 50 3 40 80 4,8 50 120 7,2 63 190 11,4

Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.

Расчет объема воды в трубе

Watch this video on YouTube

Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:

Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V

Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.

Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.

В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.

По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.

Определение потери напора

Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.

Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.

А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.

Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться  после тщательной подготовки и измерений.

Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.

Редуктор давления УР 6-6

Отечественной промышленностью выпускается несколько разновидностей редукторов давления – БУО-5МГ, БУО-5-4, БУО-5 MINI, УР 5-3 и др., но наиболее компактным и популярным считается редуктор марки УР 6-6. Его особенности:

  • Корпус, изготавливаемый из специального сплава, стойкого к различным тепловым и механическим воздействиям;
  • Минимальное значение коэффициента неравномерности давления – не выше 0,3;
  • Низкое давление для срабатывания предохранительного клапана – 1,2 МПа;
  • Наличие двух манометров, что облегчает процесс регулирования давления углекислого газа.
  • Повышенная пропускная способность — до 6 м3 газа в час.
  • Демократичная цена (до 1100 руб., против, например, 1700…1800 руб. за углекислотный редуктор модели БУО-5-4).

Выбор конкретного исполнения углекислотного редуктора для полуавтомата не считается особо критичным, за исключением ситуаций, когда варить/резать металл приходится при пониженных температурах.

Редуктор с ротаметром

Повышенную функциональность (в сравнении с редукторами) обеспечивают регуляторы расхода углекислого газа с ротаметром. В отличие от традиционных манометров, для которых расход приходится устанавливать в зависимости от текущего давления, ротаметры расход показывают сразу. Универсальные регуляторы расхода, в составе которых имеются ротаметры, существенно облегчают работу сварщика, и позволяют оптимизировать расход углекислого газа во время сварки. Цена вопроса – от 1800 до 2000 руб. Технические характеристики регуляторов – расход, давление, температурный диапазон применения – должны соответствовать требуемым режимам сварки.

Регуляторы отличаются от обычных редукторов следующим:

  1. Если в редукторах выходной штуцер соединяется непосредственно с магистралью, то в регуляторе предусматривается специальная заслонка, которая дросселирует поток СО2, в зависимости от давления газа в баллоне.
  2. Отверстие в дросселе – калиброванное, что увеличивает точность регулировки расхода. Поэтому большинство моделей регуляторов оснащается одним манометром, показания которого устанавливаются не в единицах давления, а в единицах расхода.
  3. В некоторых регуляторах предусматривается встроенный электроподогрев газа. Это позволяет проводить сварку при отрицательных температурах, и повышает точность определения фактического расхода газа (в редукторах расход, как правило, перестроить на иное значение невозможно).
  4. Регуляторы для полуавтоматов могут быть установлены не только на баллон со сжиженной углекислотой, но и на так называемые смесевые баллоны, в которых содержится смесь двуокиси углерода с инертным газом, в частности, аргоном (в соотношении 1:4).

При выборе типоразмера углекислотного редуктора обращают внимание на такие особенности конструкции как устройство регулировочного винта и наличие на нём невыпадающей резьбы (иначе можно выкрутить седло), а также на наличие дополнительного запорного вентиля

Важно также и качество газа: пищевая углекислота отличается пониженной влажностью, поэтому баллон изнутри не ржавеет

Канатные стропы. Проверяем надёжность стальной проволоки

Насадки для реноватора. Раскрываем секрет универсальности

Измерение по перепаду давления

Чаще всего данный способ предполагает использование диафрагмы. В этом случае в трубопроводе для сужения потока устанавливается диафрагма, обычно представляющая собой пластину с отверстием в середине. Давление проходящего через диафрагму газа падает, при этом разница давлений до сужения и после него пропорциональна скорости, а значит и расходу проходящего газа. Используя дифференциальные датчики давления, можно узнать разницу давлений и перевести эти значения в значение расхода.

Еще одним прибором, использующим перепад давления для измерения расхода, является труба Вентури. В этом устройстве сужение и расширение трубопровода происходят постепенно. Труба представляет собой два усеченных конуса, соединенных узкими концами. При этом конус расширения имеет большую длину, чем конус сужения.

Подвидом трубы Вентури можно считать измерительное сопло, в котором, присутствует конус сужения, но в отличие от трубы Вентури, отсутствует расширяющаяся часть. Данный прибор используется в случае, если турбулентность потока крайне высока.

Также существуют расходомеры, в которых сужение потока создается при помощи клинового ограничителя. В остальном данные расходомеры аналогичны прочим приборам, использующим принцип измерения по перепаду давления.

Преимуществом данных расходомеров является достаточно высокая точность измерения, а также не столь значительное повышение стоимости при увеличении диаметра трубопровода. Основным недостатком же является то, что установленная диафрагма вызывает значительные потери напора проходящего по трубопроводу газа. Труба Вентури создает гораздо меньшие потери, чем диафрагма, однако является достаточно габаритной и дорогой. Кроме этого данные расходомеры плохо применимы при небольших значениях расхода.

На следующем графике можно увидеть значения потерь давления для разных типов сужающих устройств:

Продолжение:

Подобрать расходомер, подходящий для решения Вашей задачи, можно в каталоге продукции или обратившись к нашим техническим специалистам.

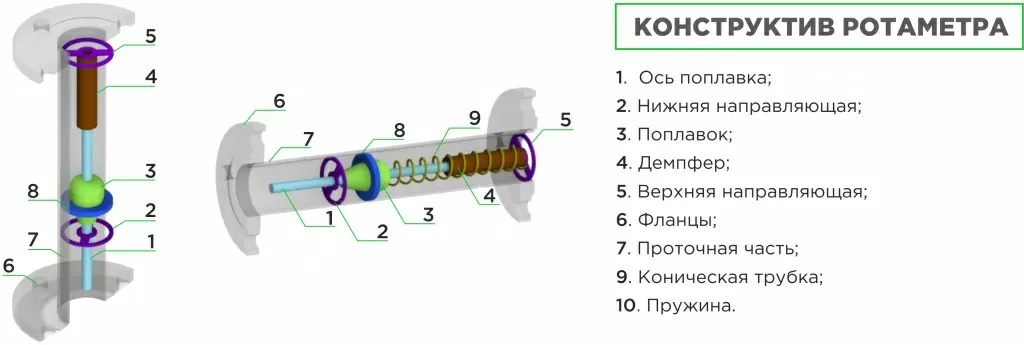

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ РОТАМЕТРОВ

На примере «ЭМИС» -МЕТА 215»

Ротаметры производства ЗАО «ЭМИС» выпускаются в двух основных вариантах – с горизонтальным и вертикальным расположением на трубопроводе. В состав входят два узла – измерительный и узел индикации.


Принцип работы ротаметра заключается в следующем: поток жидкости, пара или газа воздействует на поплавок и заставляет его передвигаться по проточной части прибора. В итоге расстояние между поплавком и конической трубкой становится больше, а гидравлическая сила воздействия на поплавок — меньше. В определенный момент гидравлическая сила и сила тяжести компенсируют друг друга (сила воздействия пружины, если ротаметр горизонтального типа), и движение поплавка прекращается. Расстояние, на которое он успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале, а на жидкокристаллический дисплей выводятся показатели мгновенного расхода и накопленного значения.

Однако, по желанию заказчика, прибор может быть изготовлен с аналоговым токовым сигналом и цифровым протоколом HART. Также при отсутствии ЖК-дисплея и выходного сигнала возможно применение до двух настраиваемых предельных выключателей.

Когда стрелка индикатора будет достигать верхнего или нижнего предельного выключателя, произойдет их срабатывание. Сигнал от предельных выключателей обычно используют для световой/звуковой сигнализации или для включения других электронных устройств. Для установки нового значения предельного выключателя достаточно ослабить винт, переместить выключатель в нужную позицию, после чего вновь затянуть винт.

Зависимость водорасхода и давления

Давление в системе водоснабжения должно быть достаточным, чтобы его величина при контрольных замерах соответствовала нормативу:

  • 0,03-0,60 МПа – для системы «холодного» водоснабжения,
  • 0,03-0,45 МПа – для «горячего».

Предписания строительных правил определяют и свободный напор на вводе в здание, который должен быть не меньше 10 м вод. ст. Расчет давления воды от высоты здания зависит от этажности. Для каждого этажа, начиная со второго, величина напора увеличивается на 4 метра. Таким образом, свободный напор = 10 м вод. ст. (значение, определённое для первого этажа) + добавленные 4 м вод. ст.* (умноженные) на оставшееся количество этажей в доме. Исходя из этого, для дома в 14 этажей расчёт будет следующим: 10 + (4*13) = 62.

Поскольку технически сложно обеспечить нормативный интервал в многоэтажном доме одновременно и на первом, и на последнем этажах, как правило, производят условное «разделение» стояка на несколько частей с обеспечением «подкачки». Так удаётся достичь среднего давления (1,5-2,5 атм.) и необходимой скорости гидропотока. В таблице указана ориентировочная зависимость давления, диаметра трубы и пропускной способности (потенциального расхода воды), которую можно учитывать в предварительных расчётах.

Аналогичную зависимость между водорасходом (q), диаметром трубопровода (D) и скоростью гидропотока (V) модно установить с помощью номограмм. Для того, чтобы получить третье неизвестное значение, на шкале находят два известных и соединяют их прямой. В месте пересечения прямой с третьей шкалой будет находиться искомое значение.

В номограммах учитывается особенности материала труб (например, с внутренним цементно-песчаным покрытием и без него).

Для полного гидравлического расчёта необходимо дополнительно учитывать:

  • длину участка,
  • вязкость жидкости,
  • коэффициент потери напора, зависящий как от материала внутренней поверхности труб, так и от наличия запоров, поворотов, турбулентности.

Назначение

Ротаметры для воды предназначены для измерения объемного расхода жидкости (воды). По сути это поплавковые расходомеры.

В системе водоподготвки ротаметр, или несколько ротаметров, необходимы для получения воды с требуемыми параметрами на выходе из системы. То есть.

Вода №1 с параметрами X выходит из фильтра-обезжелезивателя и поступает через ротаметр на узел подмеса.

Вода №2 с параметрами Y выходит из фильтра-умягчителя и подается, проходя через ротаметр на узел подмеса.

Ротаметр в системе водоподготовки

Зная скорость потока воды №1 и воды №2 (регулируются вентилем – измеряются ротаметром), а  так же параметры вод можно с помощью узла подмеса получать воду с необходимыми значениями. Например, на выходе нужна вода —  1 градус жесткости.

Большинство бюджетных ротаметров имеют требования к качеству воды:

  • температура воды от +5 до + 50 градусов Цельсия;
  • отсутствие в воде крупнодисперсных частиц;
  • давление воды на входе 1 – 5 Мпа (зависит от конкретной модели);
  • температура воздуха от +5 до + 50 градусов Цельсия;
  • относительная влажность от 30 до 80%.

Цветовая маркировка

По сути своей редуктор — это регулятор давления . Он в обязательном порядке входит в состав оборудования для сварочного полуавтомата, использующего принцип сварки в защищенной газовой среде. Минимум два редуктора (каждый к своему баллону) используют в .

Безусловно, лучшим решением будет выбирать для баллона с определенным газом только специально предназначенный для него редуктор. Существует строгая система цветовой маркировки:

  • голубой цвет с черной надписью — кислород;
  • белый с красным текстом — ацетилен;
  • черный с синей надписью — технический аргон;
  • черный с белой надписью — сырой аргон;
  • черный с желтой надписью — углекислота (СО2).

В зависимости от того, применяется ли вами газовая сварка, аргонодуговая либо сварка в углекислоте, выбирайте соответствующий редуктор.

На рынке или в магазине это легко сделать по цвету — цвет редуктора ля сварки соответствует цвету баллона, для которого он предназначен. Голубой — для кислорода, черный — для аргона (он же подойдет для углекислого газа), и так далее.

Различные технологии

Помимо отечественной терминологии применяются зарубежные обозначения, которые помогают разделить сварку в среде аргона на несколько подвидов. Каждый из них обладает уникальными качествами, особенностями. Обычно они применяются для сваривания сталей с различными добавками, сплавов из алюминиевой основы.

Сварка в аргоновой среде разделяется на следующие подвиды:

  • Сварка ММА. Процесс производится по ручной технологии в поле электрической дуги, образованном электродом с покрытием. При переменном токе данным способом можно варить углеродистую сталь. А если будет оказываться постоянным ток, то будет возможность производить сварку углеродистой и нержавеющей стали, а также алюминия и его сплавов;
  • Сварочный процесс TIG. Он выполняется в ручном режиме в аргоне или в другом инертном газе при помощи вольфрамового электрода. При переменном токе так можно варить только алюминий и его сплавы. При постоянном – углеродистые и нержавеющие виды сталей;
  • Сварка MIG. Это полуавтоматическое сваривание, которое производится при помощи плавящейся проволоки. Данная технология аргоновой сварки производится с использованием переменного тока. Свариванию подлежать оба типа металлов, а также алюминий со сплавами.

Магнитные ротаметры (с металлическим корпусом)

Успешно используется там, где нельзя применить ротаметры с колбой из стекла или пластмассы. Например, их можно использовать для измерений расхода потока темных жидкостей, в которых невозможно увидеть поплавок, таких как: чернильная паста или красители. Ротаметры с металлическим корпусом используются также в системах с высоким давлением и температурой, поскольку металл прочнее стекла или пластмассы.

Работает он также, как и ротаметр со стеклянной или пластмассовой колбой, за исключением того, что у ротаметра с металлической колбой для получения показаний о высоте поплавка имеется специальный механизм.

Ротаметр с металлическим корпусом

Ротаметры для воды

Материал корпуса таких приборов выбирается по тем же критериям, что и для газовых ротаметров, однако далее конструкция претерпевает изменения, которые связаны с различиями в плотностях воды и газа. Чаще всего расход воды устанавливают, используя датчики оптического или теплового типа.

Оптический ротаметр для воды действует так. Прозрачный корпус с поплавком размещается перед источником света. Его лучи проходят через рассеиватель, и собираются фокусирующей линзой, которая располагается с противоположной стороны прибора. Яркость источника освещения устанавливается таким образом, чтобы интенсивность внешнего света не влияла на точность показаний прибора. Отражённый линзой свет поступает на фотоумножитель, усиливается и передаётся на триггер, которые начинает формировать импульсы определённой частоты. Интенсивность и амплитуда частотных колебаний преобразуются в единицы расхода воды.

Подобным образом действует и лазерный ротаметр, но вместо оптических параметров света используются квантовые. Такие ротаметры более компактны, а потому успешно применяются в целях измерения текущих значений расхода воды в трубопроводах малых поперечных сечений.

При высокой степени загрязнения воды оптические и лазерные ротаметры неэффективны. В таких случаях устанавливают приборы ультразвукового или механического типа.

Устройство и виды расходомера

Номинально расходомер для теплого пола предназначен для измерения расхода теплоносителя, то есть он фиксирует объем теплоносителя, который проходит через точку подключения в единицу времени. Этот измерительный прибор еще называют ротаметром.

В продаже имеются ротаметры разных моделей. Есть такие, что выполняют одну только функцию измерения. Для такого ротаметра дополнительно устанавливают перекрывной вентиль. Такой узел регулируется вручную. При настройке системы оператор прикрывает или приоткрывает вентиль в зависимости от показаний расходомера. Есть разнообразные модели с вмонтированным вентилем. Некоторые из них позволяют осуществлять автоматическое регулирование потока теплоносителя.

Поплавковый ротаметр с пластиковым корпусом

В системах теплых полов обычно используют поплавковые ротаметры. В металлическом или пластиковом корпусе находится прозрачная поликарбонатная колба. Скорость циркуляции теплоносителя определяется поплавком, находящимся внутри колбы. Принцип работы его основан на скорости всплывания поплавка в постоянно поступающей и топящей (обтекающей) его жидкости. Эту схему можно назвать вечно всплывающим поплавком. Пружина пытается вернуть поплавок на место. Чем сильнее поток, тем больше притапливается поплавок.

Поплавковый ротаметр вкручивается вертикально на подающем коллекторе. Классическая схема комплектации гребенки (коллекторов) – это расходомеры с вентилями на подающем коллекторе и термостаты на обратном.

Виды и маркировка

Для полуавтоматической сварки может применяться редуктор с различным числом камер. В подавляющем большинстве случаев применяют однокамерные модификации. Но в ряде случаев критически важна стабильность использования оборудования при низкой температуре. В такой ситуации наиболее привлекательны двухкамерные модели. Отсеки обычно располагают по последовательной схеме.

В любом случае редуктор должен отвечать нормам:

Углекислотные сварочные редукторы различают еще и по условиям применения. Рамповые модели используют на сварочных участках многопостового типа. Сетевые устройства получают газовый поток от стационарной магистрали, которая сообщается с углекислотной промышленной станцией. На небольших рабочих площадках, на строительных площадках и в быту применяют баллонные редукторные узлы. Их преимущественно проектируют из расчета на несколько меньший удельный расход СО2 и на небольшой разброс газового давления.

Открытие и герметизация клапанного узла впуска может происходить по прямой или по обратной методике. Вторая разновидность только что описана выше. При «прямом сценарии» этапы работы меняют порядок. Подобное решение намного менее удобно. Его применяют потому существенно реже.

Кислородный редуктор устроен практически так же, как углекислотный аналог. Разница касается преимущественно методов подключения к вентилям и числа применяемых манометров (1 или 2). Редукторы для кислорода должны отвечать повышенным эксплуатационным требованиям. Причина проста: кислород не может находиться в сжиженном состоянии, и потому внутри баллона давление достигает иногда 200 атмосфер. Для сравнения: у углекислоты этот показатель составляет 70-80 атмосфер.

Если попытаться направить кислород в углекислотный редуктор, уплотнительные мембраны постепенно будут разрушаться. А вот противоположная замена (закачка диоксида углерода через кислородный редуктор) вполне допускается. Надо только понимать, что редукторный блок для кислорода соединяется с баллоном посредством хомута. Безопасный в плане взрывов и пожаров углекислый газ подают при подсоединении откидной гайкой.

Российская промышленность поставляет различные модели редукторов. Популярностью пользуется УР 6-6. Корпус формируют из особого сплава, который отлично удерживает тепломеханические воздействия. Прочие параметры:

  • неоднородность газового давления максимум 0,3;
  • предохраняющий блок срабатывает при показателе 1200 КПа;
  • благодаря двум манометрическим узлам проще влиять на давление углекислоты;
  • предельный пропуск газа — 6 м3 за час.

Устройство и принцип действия турбинного счетчика газа.

В турбинном газовом счётчике (рис. 2) колесо турбины приводится во вращение под воздействием потока газа, число оборотов колеса прямо пропорционально протекающему объему газа. Число оборотов турбины через понижающий редуктор и газонепроницаемую магнитную муфту передается на счетный механизм находящийся вне газовой полости. Счётный механизм показывает (по нарастающей) суммарный объем газа прошедший через прибор при рабочих условиях.

На крайнем зубчатом колесе редуктора закреплен постоянный магнит, а вблизи колеса — два геркона, частота замыкания контактов первого пропорциональна скорости вращения ротора турбины, тоесть скорости потока газа. При появлении мощьного внешнего магнитного поля контакты второго геркона замыкаются, что используется для сигнализации о несанкционированном вмешательстве. Конструктивно турбинные счетчики газа, представляют собой отрезок трубы с фланцами, в проточной части которого последовательно по потоку расположен входной струйный выпрямитель, узел турбины с валом и опорами вращения. На корпусе счетчика установлен узел масляного насоса, с помощью которого в зону подшипников по трубкам подается жидкое масло. На корпусе турбины предусмотрены места для установки датчиков для измерения давления, температуры, импульсов.

По степени автоматизации процесса измерений, а также обработки результатов измерений турбинные счетчики газа выпускаются в следующих вариантах комплектации: — для раздельных измерений контролируемых параметров с произвольно выбранными средствами обработки результатов измерений (счетными устройствами ручного действия, микрокалькуляторами и т.д.); — для полуавтоматических измерений контролируемых параметров с вычислительными устройствами обработки результатов измерений и устройствами с ручным вводом значений условно-постоянных параметров, или ручной коррекцией результатов измерений и вычислений; — для автоматических измерений всех контролируемых параметров с вычислительными устройствами обработки измерительных результатов.

Устройство и принцип работы вихревых расходомеров (газовых счётчиков).

Вихревыми называются газовые счётчики, основанные на зависимости от расхода частоты колебаний давления, возникающих в потоке в процессе вихреобразования или колебания струи либо после препятствия определенной формы, установленного в трубопроводе, либо специального закручивания потока.

Свое название вихревые расходомеры (счётчики газа) получили от явления срыва вихрей, возникающих при обтекании потоком жидкости или газа препятствия. Это препятствие обычно выполняется в виде усеченной трапецеидальной призмы (рис. 8.9). Позади тела обтекания располагается чувствительный элемент, воспринимающий вихревые колебания.

К достоинствам вихревых счётчиков газа следует отнести: отсутствие подвижных частей, независимость показаний от давления и температуры, большой диапазон измерений, частотный измерительный сигнал на выходе, возможность получения универсальной градуировки и сравнительно небольшая стоимость. К недостаткам вихревых газовых счётчиков относятся значительные потери давления (до 30-50 кПа) и ограничения возможностей их применения: они не пригодны при малых скоростях потока газа, для измерения расхода в загрязненных и агрессивных средах.

Схема вихревого первичного преобразователя расхода (СИ — устройство счета импульсов в вихревом счётчике газа)

Устройство и принцип работы углекислотного редуктора

Углекислотный редуктор производит подачу газа под требуемым давлением, а также перекрытие клапана подачи СО2 из баллона при прекращении сварки. Конструкция узла включает в себя:

  1. Впускающий клапан.
  2. Уплотняющие элементы.
  3. Камеру с регулирующей мембраной.
  4. Выпускающий клапан.
  5. Верхнюю пружину.
  6. Управляющую пружину.
  7. Присоединительный штуцер.
  8. Корпус.
  9. Два манометра, которыми контролируется давление двуокиси углерода на входе и выходе.
  10. Запорный вентиль.

Обычный однокамерный углекислотный редуктор работает следующим образом. Газ под давлением (которое контролируется манометром) из баллона поступает во входной штуцер. Пройдя в камеру, поток СО2 преодолевает сопротивление пружины, и отжимает её вниз, в результате чего газ поступает в полость камеры. Поскольку площадь её сечения значительно больше, чем площадь проходного сечения штуцера, то давление газа в камере понижается. Это изменение фиксируется вторым манометром.

Конструкции наиболее распространённых редукторов для аргона

У нас в стране наибольшее распространение получили редукторы от торговой марки REDIUS линейки АР: АР-30 и АР-40 (популярны также модификации АР-40-2 и АР-30-2, комплектуемые двумя ротаметрами: под углекислоту, и под аргон). Они представляют собой одно- или двухступенчатые редукторы, которые рассчитываются на пропускающую способность газа соответственно 30 и 40 кубометров в час. Для обеспечения надлежащей точности показаний, а также с учётом высокой плотности аргона редукторы устанавливаются строго в вертикальном положении. Климатический диапазон применения -25…+45ºС.

Незначительными конструктивными изминениями отличаются предназначенные для тех же целей аргоновые редукторы БАРО 50-4 производства Алтайского агрегатного завода.

Аргоновый редуктор (точнее – универсальный газовый регулятор расхода) представляет собой узел, составными частями которого являются:

  1. камера для регулирования давления;
  2. манометр;
  3. ротаметр для управления расходом аргона;
  4. ротаметр для управления расходом углекислоты.

Ротаметры размещаются последовательно, и снабжены отдельными запорно-присоединительными элементами. Это позволяет сварщику при необходимости отключать тот или иной ротаметр, и снижать потери давления газа при работе.

Такие редукторы позволяют также автоматически поддерживать расход аргона на определённом уровне. Например, для снижения расхода пользователь частично закрывает вентиль в камере, в результате чего снижающееся давление газа опускает нажимную пружину, которая перекрывает трубопровод. Для того чтобы исключить возможную негерметичность клапана, в аргоновых редукторах предусмотрена установка двух фильтров.

Для облегчения эксплуатации аргоновых редукторов при пониженных температурах окружающего воздуха к ротаметру можно последовательно подключить блок подогрева.

Цена двухступенчатых устройств, в зависимости от их комплектации, составляет 2000…2300 руб., в то время как одноступенчатый аргоновый регулятор модели АР-40 КР-1-м-Р1 можно приобрести всего за 1200 руб.
