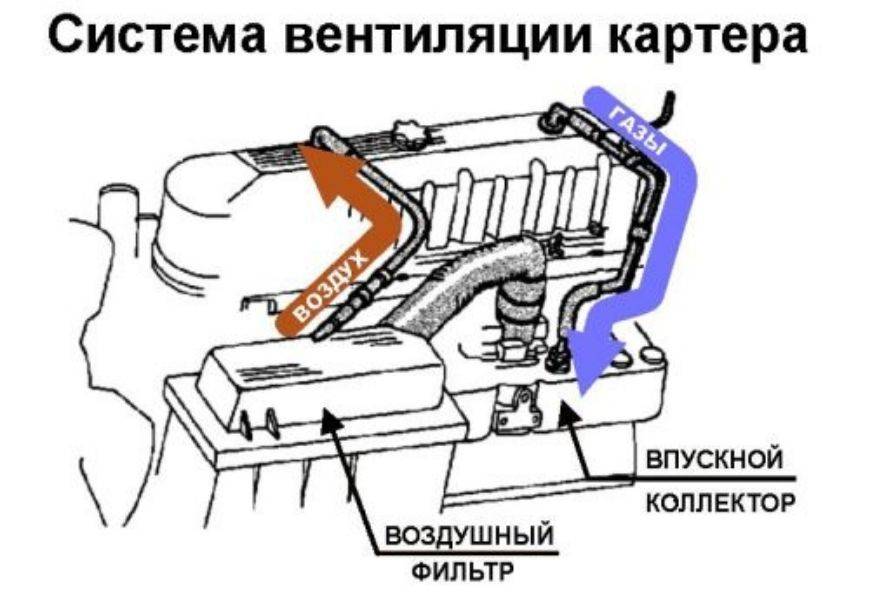

Особенности конструкции вентиляции картера
Простейшая схема системы вентиляции картера, использовавшаяся ранее в двигателях внутреннего сгорания, состояла из единственного приспособления — сапуна, устанавливаемого в картер.
Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто уходили через него в атмосферу.
Но у такой схемы был существенный недостаток – в выхлопных газах были частицы масла, которые также попадали во внешнюю среду. И это не только потеря смазки и необходимость периодической дозаправки, но и загрязнение воздуха.
В современных автомобилях система вентиляции закрытая. У нее тоже есть сапун, но к нему подсоединяется патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть они не загрязняют окружающую среду.

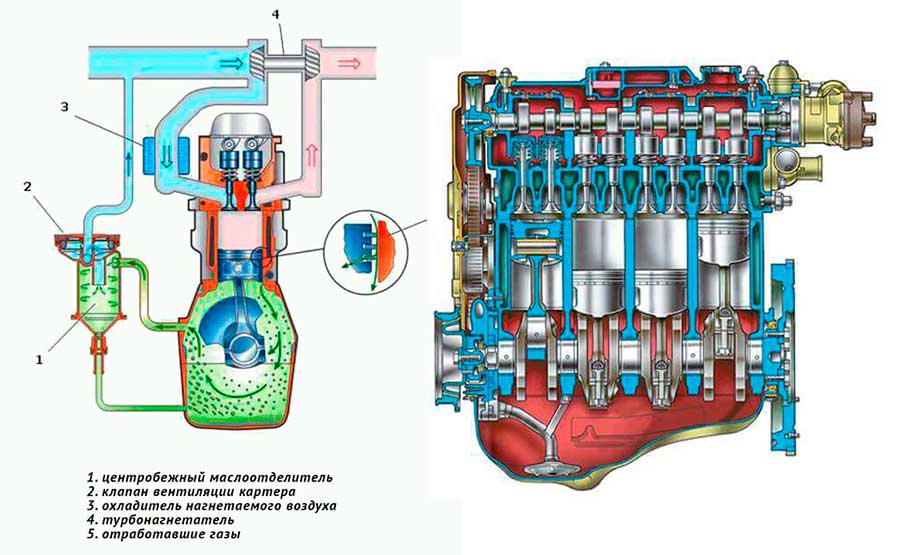

Дополнительно в систему входят элементы, обеспечивающие сепарацию масла и его возврат в картер, чтобы оно не попадало в цилиндры вместе с газами.
Существуют различные варианты маслоотделителей, и в автомобилях разных производителей они могут отличаться конструкцией и принципом действия.
Стоит отметить, что часть выхлопных газов попадает в надклапанное пространство и также подлежит удалению.См также: Проверка уровня охлаждающей жидкости на горячую или холодную
Поэтому вся схема системы вентиляции двигателя в современном автомобиле состоит из сапуна, маслоотделителя и двух патрубков.
Также в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор.
На других машинах маслоотделитель может располагаться сразу рядом с сапуном, а за ним устанавливается клапан.
Конфигурация системы может быть самой разной, но это не меняет ее назначения и принципа работы. Для примера рассмотрим конструкцию вентиляции ВАЗ-2110.
Внизу блока цилиндров этого автомобиля установлен сапун, в который помещается патрубок, второй конец которого через штуцер соединяется с крышкой головки блока. При этом внутри этой крышки находится маслоотделитель на входе патрубка.
С другой его стороны находится еще один штуцер, к которому подсоединяется воздухозаборная трубка.
Принцип работы такой вентиляции прост: газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, а отсепарированное масло стекает в клапанный узел.
После этого газы смешиваются с прорвавшимися в надклапанное пространство и подаются в воздушную трубу, а затем в коллектор. На этой машине нет клапана регулировки давления.
Принцип работы системы вентиляции картерных газов
Для того, чтобы понять почему масло выдавливает из сапуна, предлагаю вкратце рассмотреть принцип работы масляной системы. Не многие знают, но для правильной работы двигателя необходима вентиляция, так как в процессе его работы в картере собираются газы и речь сейчас отнюдь не о выхлопных. Чтобы обеспечить вывод этих газов в старых автомобилях использовалась так называемая система вентиляции картерных газов, которая спустя некоторое время и стала именоваться не иначе как «сапун». При помощи сапуна инженерам удалось реализовать вентиляцию картера и тем самым обеспечить сброс давления, которое образуется во время работы мотора. Однако система оказалась неэффективной, так как вместе с избыточным давлением и газами в сапун проникали мельчайшие частицы масла.
Частично вопрос проникновения «масляной пыли» в сапун удалось решить посредством специальной сеточки, которая улавливает масляные частицы и не пропускает их в сапун. Однако несмотря на это часть масляных испарений все же проникают дальше, создавая определенные трудности для владельцев. Небольшое количество масла проникшего в сапун не считается чем-либо страшным, однако если масло в сапуна гонит в больших количествах, это повод серьезно задуматься о техническом состоянии мотора.
Диагностика неисправности
Если из выхлопа идет черный или сизый дым, это признак неисправности клапанов — они могли прогореть. Также могли деформироваться кольца. В этом случае нужно замерить давление в цилиндрах. В бензиновых моторах оно должно быть на уровне 11-13 МПа, в дизеле — 20-32 МПа.
Читать дальше: Вентиль tr 414c хромированный
Чтобы понять степень загрязнения суфлера, необходимо открутить патрубки от крышки. Если они сильно загрязнены, чистим их специальными средствами или просто бензином. Для проверки маслоотделителя придется открутить несколько болтов. Затем достаем узел и оцениваем его состояние — если он забит нагаром, промываем и просушиваем его.
Иногда клапан может немного подклинивать, что приводит к проникновению газов в картер и к повышению давления. Как правило, такая проблема решается путем промывки узла. Однако, чтобы его промыть, придётся сначала демонтировать.
Чтобы отличить залегание поршневых колец от прогорания одного из клапанов, проверяем давление в цилиндрах — надо определить цилиндр с наименьшим давлением. Затем осматриваем свечу этого цилиндра. Если залегание колец произошло в этом цилиндре, на свечке будет нагар. Если же дело в клапане, свеча будет выглядеть нормально.
Диагностика неисправностей
Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами. Далее следует проверить компрессию во всех цилиндрах
Значение на бензиновых ДВС должно быть в пределах 11-13 МПа. Отсоедините патрубки от крышки клапанов, воздухана и сапуна
Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора. Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой. Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.
Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.
В заключение…
Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать
Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого
Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности. Это избавит вас от капремонта двигателя и ненужных растрат
Это избавит вас от капремонта двигателя и ненужных растрат.
Почему бензиновый триммер не заводится
Причины того, почему бензиновый триммер перестал заводиться, могут быть разные, поэтому требуется провести поэтапную диагностику аппарата.
Топливный бак (качество топлива)
Запомните, что всегда перед запуском агрегата требуется проверка наличия и качества топлива. В данном случае не стоит жадничать и экономить, а также “умничать” по поводу количества добавляемого масла. Все нужно делать согласно прилагаемому к аппарату руководству, поскольку при выходе из строя поршневой группы, ее замена будет стоить около 70% общей стоимости триммера. Заливайте топливо из расчета, что вы его полностью израсходуете при выполнении работ. Оставшийся в бачке бензин через некоторое время теряет свои свойства и может навредить двигателю. Поэтому не готовьте смесь впрок и в больших количествах. Если бензокоса плохо заводится, попробуйте слить “старое” топливо из бака, и заправить его свежеприготовленной смесью.
Свеча и свечной канал
Итак, вы поменяли топливо, но ничего не изменилось, и триммер все равно не заводится. В таком случае стоит проверить свечной канал: не закидывает ли его горючей смесью. Часто пользователи переводят воздушную заслонку в положение “OFF” при запуске, и когда двигатель завелся, не переводят ее в положение “ON”, после чего он глохнет. Далее, попытка вновь завести ДВС приводит к тому, что бензином заливает свечу, и старт становится невозможным. Чтобы диагностировать и устранить возможную проблему в этом узле, проделайте следующее.
- Необходимо выкрутить свечу зажигания, хорошо ее вытереть и просушить. При установке свечи в цилиндр ДВС, она должна быть сухая.
- Слейте из камеры сгорания накопившееся там топливо. Делается это через отверстие, из которого вы выкрутили свечу.
- При наличии нагара на электродах свечи, его нужно удалить либо тонким надфилем, либо пилочкой для ногтей.
- Не забудьте перед установкой детали на место выставить зазор между ее электродами. Зазор на свече должен равняться 1 мм. В качестве щупа для проверки зазора можно использовать монетку.
- Далее, соберите блок, прочитайте инструкцию по запуску и попробуйте завести двигатель снова.
Если ДВС не запустился, то потребуется проверить искру. Для этого:
- выкрутите свечу;
- оденьте на нее колпачок высоковольтного провода;
- прикоснитесь металлической ее частью к корпусу цилиндра (чтобы обеспечить контакт, можно вставить трубчатый ключ) как показано на рисунке ниже;
- дерните за шнур запуска так, чтобы произошло несколько оборотов двигателя.
В норме при каждом качке поршня между электродами свечи должна проскакивать искра. Если искра есть, то причину того, что ДВС не запускается, нужно искать в других узлах аппарата.
Для лучшего понимания процесса, как протестировать свечу на наличие искры, можно воспользоваться этим видео, где проверка показана на примере бензокосы “Союз”.
Если нет искры, то в начале проверьте кабель, соединяющий свечу с катушкой — возможно причина именно в нем. Прозвонить его можно с помощью тестера. В случае обнаружения разрыва цепи, потребуется замена высоковольтного провода.
Также причиной того, что пропала искра, может послужить неисправность катушки зажигания (магнето). На рисунке ниже показано, как выглядит катушка (магнето) от бензинового триммера Patriot (Патриот).
Чтобы исключить неисправность, потребуется с помощью тестера проверить магнето триммера, а именно, его первичную и вторичную обмотку. На первичной обмотке сопротивление должно быть в пределах от 0,4 до 2,0 Ом. Если прибор показывает 0 — это значит, что в обмотке произошло замыкание, а если бесконечность – это явный признак обрыва цепи. Сопротивление на вторичной обмотке должно находиться в пределах от 6 до 8 кОм.
Воздушный фильтр
В случае, если ваша бензокоса плохо запускается или после запуска сразу глохнет, следует обратить внимание на воздушный фильтр, поскольку он может быть засорен, в результате чего воздух не поступает в камеру сгорания, и воспламенение горючего не происходит. Чтобы проверить, в фильтре ли дело, снимите его и попробуйте запустить двигатель
Если он заработал, значит, причина найдена. Фильтр требуется заменить или хорошо промыть и высушить перед установкой. В случае, когда вы обнаружили масло в воздушном фильтре, его необходимо промыть бензином, хорошо отжать и просушить не менее 2-х часов перед тем, как устанавливать на место.

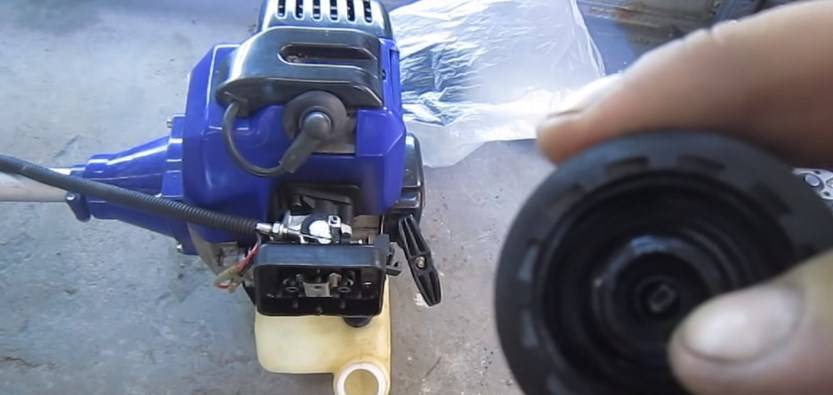

Как почистить обратный клапан и восстановить работоспособность инструмента
Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.
- Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
- Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
- Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.
Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.
Очистить обратный клапан можно следующими способами:
- Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
- Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента
Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:
- Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
- Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
- Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
- Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
- Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
- Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства
На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.
Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.
Публикации по теме
Почему не заводится бензокоса и триммер возможные причины и способы их устранения
Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента
Особенности замены звездочки на бензопиле
Заточить цепь на бензопиле разными приспособлениями
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Если максимально упростить: сапун выравнивает давление внутри и снаружи агрегата. По большому счету для этой функции могло бы подойти обычное отверстие, через которое будет выходить лишний газ и поступать необходимый воздух. Но такое упрощение конструкции делает механизм уязвимым. Через отверстие в систему могут попасть частички грязи и пыли. Во время мойки автомобиля, дожде или езде в брод в систему может попасть вода, которая превратит масло в эмульсию. Эмульсия не сможет смазывать трущиеся детали, поэтому конструкция с одной стороны обеспечивает взаимодействие с атмосферой, с другой – защищает систему от попадания чужеродных частиц и элементов и исключает вытекания из системы ГСМ. Именно этим обусловлены все элементы в конструкции сапуна.
Сапун устроен просто и понятно. Это небольшой (легко помещается в ладонь) резьбовой штуцер, внутри – сквозное отверстие. Это отверстие закрыто плоским резиновым кружком (своеобразный клапан в сапуне), который прижимает к штуцеру пружинка в сапуне. Конструкция закрыта сверху колпачком в форме стакана. Сам колпачок очень подвижный, пружинка слабенькая, резиновый кружок не герметизирует, а просто в нужных ситуациях прилегает к отверстию и также легко пропускает необходимый во время подсоса воздух.
Что такое сапун двигателя — устройство, назначение
Многие начинающие автомобилисты часто слышат выражение «сапун двигателя», но не все знают, что это такое, и для чего он нужен. В данной статье речь пойдет о том, что такое сапун двигателя, местах его установки и основном предназначение.
Что собой представляет сапун и основное его предназначение
Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя.
Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:
- ДВС.
- КПП.
- Мост передний.
- Мост задний.
Теперь стоит места установки рассмотреть более детально.
Сапун, установленный в двигателе внутреннего сгорания
Чаще всего устройство находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя чистить.
Существует выражение «сапунит двигатель», проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:
- залегание поршневых колец;
- загрязнение системы вентиляции;
- неисправность цилиндропоршневой группы.
Последствия, к которым может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.
При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б/у ДВС, который привезен из-за границы и без пробега по нашей стране.
Сапун в коробке переключения передач
Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.
Сапун в мостах
Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.
Профилактические работы
Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна. Такие действия позволят держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:
- снятие патрубков и шланг. Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях потребуется также снимать корпус воздушного фильтра;
- снятие крышки сапуна;
- очистные работы. Теперь можно приступать к очистки крышки и трубки клапана.
- монтажные работы. Сборка осуществляется в обратном порядке.
Таким способом выполняется очистка. Процедура довольно не сложная, и выполнить ее можно самостоятельно своими руками, без необходимости посещения сервисного центра.
Итог
По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.
Прочистка системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099
Загрязнение системы вентиляции картера на автомобилях ВАЗ 2108, 2109, 21099 приводит к снижению эффективности отвода из нее картерных газов в карбюратор, а затем в форсажные цилиндры. В результате в картере повышается давление.
Моторное масло, находящееся там под давлением, начинает вытесняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, ее крышку маслозаливной горловины и выбрасывается в корпус двигателя, воздушный фильтр. В результате карбюратор забивается, двигатель начинает «трепаться» и глохнет, свечи зажигания покрываются нагаром, мощность и отклик дроссельной заслонки снижаются, увеличивается расход моторного масла и т.д.
Подобные симптомы могут возникать при износе поршневого узла двигателя (поршневые кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого пункта, необходимо сначала очистить систему вентиляции, так как это менее затратно и проблематично по сравнению с капитальным ремонтом двигателя. Затем поршень можно проверить, измерив компрессию в цилиндрах двигателя.
Порядок чистки системы вентиляции картера карбюратором Солекс 2108, 21081, 21083 и т.п
Постоянно снимаем и чистим элементы малых и больших ветвей вентиляции подвала. Для чистки используем ацетон или бензин, зубную щетку, медную проволоку. Обдуваем его сжатым воздухом от насоса или компрессора, контролируя при этом легкость его прохождения.
Снимать его с двигателя не нужно, достаточно очистить щеткой, смоченной в бензине, чтобы удалить грязь из выхлопного канала картерных газов. Продуть сжатым воздухом. Смотрите фото выше.
– Очистим большую выхлопную трубу
Отсоединяем его от шланга на клапанной крышке двигателя и от сапуна. Промываем бензином (заливаем и встряхиваем, потом заливаем водой). Продуваем сжатым воздухом.
большая выхлопная труба системы вентиляции картера автомобилей ВАЗ 2108, 2109, 21099 снята с патрубка на крышке и дефлектора
– Зачищаем трубку отвода картерных газов в полости корпуса воздушного фильтра двигателя
Отсоедините трубку от крышки клапана. Снимите корпус воздушного фильтра. Отсоедините шланг от корпуса. Зачищаем сам патрубок и патрубок к нему на корпусе воздушного фильтра.
сливной шланг картера к корпусу воздушного фильтра двигателя и соответствующий патрубок к корпусу воздушного фильтра сняты и перевернуты
– Очищаем трубку отвода картерных газов в дроссельном пространстве
Отсоединяем его от штуцеров на карбюраторе и клапанной крышке. Линька, дует.
Чтобы получить доступ к маслоотделителю, необходимо снять крышку клапана двигателя. Открутив два болта на 10, отсоедините маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Очистка маслоотделителя на двигателях 2108, 21081, 21083».
– Зачищаем штуцер и канал калиброванным отверстием в карбюраторе Солекс
Его можно очистить медной проволокой, не снимая карбюратор с двигателя. После очистки продуть сжатым воздухом. В случае сильного загрязнения карбюратор необходимо будет снять для очистки.
прочистка канала и выхода газа картера для ускорителя на карбюраторе Солекс медной проволокой
После очистки собираем все элементы системы вентиляции картера при необходимости, заменяя хомуты для шлангов или сами шланги в случае повреждения. В процессе эксплуатации автомобиля проверяем, не остановился ли поток масла под сальниками и прокладками. Если нет, то давайте проверим работоспособность поршневого узла двигателя.
Примечания и дополнения
– На двигателях 2111 ВАЗ 2108, 2109, 21099 производится чистка системы вентиляции с учетом того, что карбюратора нет, но есть дроссельная заслонка с штуцером под тонкую трубку небольшого вентиляционного патрубка картера с клапанной крышки.
– После очистки системы вентиляции карбюраторного двигателя имеет смысл прочистить жиклеры GDS карбюратора Solex и заменить фильтрующий элемент воздухоочистителя двигателя.
