Струбцина своими руками

Самостоятельное изготовление струбцина

Качественные струбцины можно сделать своими руками, используя ряд подручных материалов. Инструментарий сегодня стоит достаточно дорого, что и определяет популярность самостоятельной работы. Для создания струбцины в домашних условиях понадобится следующий набор инструментов:

  1. Верстак.
  2. Классические тиски.
  3. Молотки.
  4. Метчики для нарезания резьбы винта.

  1. На одном конце полоски, выполненной из стали, сверлят отверстие. Также нарезают резьбу по метке М8.
  2. На ту же точку приваривают гайку с аналогичной резьбой.
  3. Металлическую ленту сгибают в форме буквы П.
  4. В отверстие с резьбой вворачивается прочный болт.
  5. На болт насаживается вороток, а на оборотной стороне располагают упорную площадку. Лучше сделать подобную площадку вращающейся для удобства будущей работы.

Струбцина в виде прищепки

Данный вариант считается довольно распространенным и, наверное, самым простым, изготовить такую совсем не тяжело. Механизм работы такой разновидности идентичен прищепкам, которые все знают и используют на балконе, чтобы вешать белье, однако по размерам они, конечно, будут различаться.

Сперва вырезаете из деревянных обрезков десять заготовок. Половина от них должна в середине иметь углубление.

Помните, что, чем сложнее устройство или проекты, в которых вы будете его использовать, тем толще и прочнее должен быть материал.
Далее склеиваете имеющиеся заготовки.

По завершении работы, если, конечно, вы следовали инструкции, устройство будет работать ровно так же, как и прищепка для белья. Единственное, что остается — натянуть резинку на изделие.

Как какую делать

Любую из описанных выше струбцин можно изготовить самостоятельно в домашней мастерской. Столярные струбцины делаются из металла – деревянные станина и губки инструмента не выдержат противодавления материала детали(ей), зажим ослабнет уже во время работы, а сама струбцина придет в негодность. С варными и паечными струбцинами и так понятно: только металл; дерево – горючий материал.

Столярные струбцины для работ с ценным деревом либо изделиями лучше делать деревянными, но можно пользоваться и металлическими с проставками из фанеры или ровной драни. Струбцины для склеивания в пласть (на толстые заготовки из нескольких тонких) лучше использовать деревянные, даже если клеится металл или пластик – деревянные губки дают более равномерное распределение давления по плоскости и, соответственно, лучшее качество склейки. Хрупкие детали (стеклянные и т.п.) сжимаются для склеивания только деревянными струбцинами.

Струбцина слесаря, инструкция по изготовлению

Очень часто случается так, что слесарю приходится работать в помещении неподготовленном, где совершенно нет оборудования. В таком случае работать адекватно невозможно, ведь деталь не закреплена. В таком случае разумно будет изготовить струбцину для слесаря, например, даже из профильной трубы.

Данной изделие не требует серьезных навыков от вас, потому как очень проста в своем устройстве. В качестве основного материала для произодвства может использоваться как деревянные обрезки, так металл и труба.

Было бы отлично, если бы у вас также был аппарат для сварки, главное следуйте инструкции и соблюдайте технику безопасности. К счастью, данную инструкцию легко запомнить, и вопрос «как сделать струбцину из металла?» не будет вызывать у вас негативных эмоций.

Далее мы изучим вариант изготовления, в котором главный материал — дерево. Все размеры зависят от ваших пожеланий.

  1. Для начала с чертежей перенести изображение на заготовку.
  2. Затем изображение накладывается на основной материал.
  3. Вырезаете обозначенные детали любым удобным инструментом и зачищаете грани от сколов и торчащих волокон.
  4. По центру отмечаете место, где будете сверлить отверстия для фиксирующего винта.
  5. Подготовьте рукоятку, на которой будет крепиться болт. Размер его должен быть таким, чтобы вам было удобно регулировать его с помощью ключей. Обработайте болт и прикрепите его с помощью любого удобного клеевого состава или смеси.
  6. Детали складываются в финальный вариант. Дополнительно обработайте деревянные части струбцины с помощью наждачной бумаги и, если хотите, покройте морилкой, чтобы древесина лучше сохранилась.

Струбцина и сама может отличаться. Так, например, вы можете изготовить угловую струбцину своими руками.

Особенности конструкции

Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь

В чем преимущества зажимных инструментов:

  • Надежность и качество. Детали ручных тисков и крепежные элементы, сделанные из металла отличаются прочностью и долговечностью. Таким образом, есть возможность производить плотную стяжку деталей разного коэффициента упругости.
  • Легкий вес. Данный агрегат в отличие от обыкновенных тисков мобилен и транспортабелен. Конструкцию можно сделать при желании и стационарной.

  • Надежный захват. Металлические детали инструмента позволяют производить максимально плотный захват, исключающий любой проворот, скольжение или выпадение элементов.
  • Многофункциональность. Современные металлические струбцины универсальны, их используют для работы с различными материалами: детали из металла, древесины или пластика. Кроме того, формы предметов могут быть объемными, гладкими и даже трубчатыми, а размеры могут варьироваться от нескольких сантиметров до десятков сантиметров.

Струбцину можно сделать и из древесины, однако металлическая конструкция практичней и надежней. Ее изготовление не потребует особых знаний и навыков, понадобится лишь применение сварочного оборудования, ножовки и горелки. Весь процесс с пошаговой инструкцией показан на видео.

Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:

  1. Трубный. Используется для фиксации крупногабаритных предметов, длину трубы при этом можно менять. Отличается сложным принципом работы.
  2. Угловой. Самый распространенный вид зажимных механизмов, используется для того, чтобы свести бруски из древесины строго под углом 90 градусов.
  3. Ленточный. Чаще используется в столярном деле, составной частью является плавающий гибкий элемент, натяжение которого можно регулировать.
  4. Пружинный. Такая струбцина скорее напоминает прищепку для фиксации, усилие создается за счет работы пружины внутри конструкции. С пружинным механизмом можно работать и одной рукой, используется при малых усилиях сжатия.
  5. Автоматический. Этот тип можно отнести к быстрозажимным конструкциям, отличается простым и понятным принципом работы. Иногда встречаются модели со слабой фиксацией, однако чаще всего этот недостаток касается только недорогостоящих инструментов.
  6. Торцевой. Эти модели имеют С-образную форму и три винта, чаще применяются для фиксации накладок на столешницы и другую мебель.
  7. G-образной формы или быстрозажимный. Один из самых распространенных типов струбцин, часто является бюджетным вариантом тисков. В процессе работы предмет закрепляется на край столешницы или другой плоскости. Такой инструмент позволяет производить простую сводку элементов для склейки или фиксацию деталей для шлифовки или заточки.
  8. F-образной формы или винтовой. Отличается большими возможностями регулировки за счет расположения направляющей шины, в работе с таким инструментом участвуют, как правило, обе руки. Есть возможность изменять ширину захвата, соединяя предметы различной толщины. Такой агрегат изображен на фото.

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

  1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
  2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
  3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
  4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.

Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.

Струбцина в форме штангенциркуля

Приспособления, которые имеют форму штангенциркуля, используются для сильной фиксации маленьких деталей. Для самодельной струбцины потребуется, как и прежде, фанера и бруски небольшой толщины.

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Устройство простейшей конструкции

Разновидностей данного инструмента достаточно много, в зависимости от ряда критериев (форма, размеры, материал, принцип действия прибора). Однако, все модели имеют стандартную схему строения:

  • Каркасная рамка, имеющая форму буквы П.
  • Одна стационарная фиксирующая деталь.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

Дополняет конструкцию подвижный элемент для прочной фиксации предметов (а именно, винт). Чертежи струбцины позволяют ознакомиться с особенностями конструкции.

Угловые струбцины своими руками

Когда требуется состыковать детали друг с другом под прямым углом, используют угловые струбцины. Изредка встречаются и такие разновидности угловых струбцин. С их помощью можно устанавливать заготовки не только под прямым, но также и под острым и тупым углом.

В этой конструкции имеются такие элементы как:

  • механизм с рычагом, который обеспечивает передача усилия;
  • зажим, имеющий два упорных элемента;
  • высокоподвижный блок;
  • винт, обеспечивающий зажим и фиксацию подвижного элемента в требуемом положении;
  • бегунок для несильного зажима.

Этот инструмент состоит из основания и прижимной части. Для деревянной самодельной угловой струбцины понадобятся пластины из твёрдого дерева, а также металлические крепления – 4 болта, гайки.

Сначала рейки следует уложить на ровной поверхности так, чтобы одна из них оказалась ребром вверх, а другая – вниз. После этого дрелью проделать отверстия для креплений. Одна пластина закрепляется на нижней рейке как можно прочнее. В пластинах также нужно проделать отверстия, которые должны совпадать с отверстиями на рейках. Затем крепится вторая пластина параллельно первой при помощи болта, который проходит через них. Этот болт будет использоваться для регуляции мощности зажима.

На каждой из реек высверлить по несколько отверстий, которые требуются для прикручивания пластины или ещё одной рейки под прямым углом. Таким образом можно придать угловую форму самодельному инструменту. Винт, расположенный между пластинами, даёт возможность настраивать силу зажима и удерживать деревянную деталь как в тисках.

Общая характеристика

Угловой струбциной называют определенный тип инструмента, способный зафиксировать детали в определенном положении. Это необходимо, когда требуется время для высыхания клея или проведения сварочных работ.

Выполняя сборку мебели, применяют данный инструмент. Струбцина угловая поможет без смещений собрать все детали, просверлить крепежные места в применяемом материале. Чаще всего инструмент обеспечивает фиксацию составных частей конструкции под углом 90 градусов.

В зависимости от типа производимых работ от угловой струбцины, выполненной своими руками, требуется определенная прочность. Ее могут применять для фиксации плотники, слесари, токари и сварщики. Даже просто собирать раму для картины в домашних условиях следует с применением данного инструмента.

Многие мастера называют струбцину “третьей рукой”, что говорит о ее важности и функциональности

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

  • брусок из бука или березы;
  • сверло перьевое;
  • труба 2,5 см;
  • врезные гайки подходящего диаметра;
  • гайка, которая имеет закругленный набалдашник (используется для декора);
  • фреза диаметром 2,5 см и длинная шпилька.
  1. Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.
  2. Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.
  3. В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».
  4. Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Устройство простейшей конструкции

Разновидностей данного инструмента достаточно много, в зависимости от ряда критериев (форма, размеры, материал, принцип действия прибора). Однако, все модели имеют стандартную схему строения:

  • Каркасная рамка, имеющая форму буквы П.
  • Одна стационарная фиксирующая деталь.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

Дополняет конструкцию подвижный элемент для прочной фиксации предметов (а именно, винт). Чертежи струбцины позволяют ознакомиться с особенностями конструкции.

Изготовление струбцины своими руками из металла

Для изготовления самодельной струбцины должна быть выполнена подготовка металлического швеллера. Его длинновой размер должен соответствовать максимальным толщинам стягиваемых изделий. Но для надежности стоит предусмотреть небольшой запас.

На продольных осевых линиях, проходящих на швеллере, следует выполнить отметки. Они будут указывать на расположение отверстий, в которые будут вставляться болты. На теле болтов следует выполнить крепление небольших кусков подобного швеллера. Осуществить это можно используя сварку. Кроме того, посредством сварки можно сделать прорезание отверстий с нужным диаметром.

Отверстиям под болты лучше всего придать форму капли. Такая конструкция позволит сделать посадочные гнезда с более плотным типом посадки. Отверстия должны быть похожими на замочные скважины.

После этого берем небольшую швеллерную пластину, чтобы выполнить приваривание к ней болта. Размер головки болта должен соответствовать тому, чтобы его можно было установить в гнездо без особых усилий. Предусмотрев все эти аспекты, подготовку необходимых упоров можно считать считаться законченой.

После этого необходимо использовать винт, имеющий большой диаметр.  С одного его конца прикрепляется проушина, с другого — выполняется крепление длинного отрезка швеллера. Лучший вариант для осуществления креплений  — сварка. Завершив данные манипуляции, можно полноценно использовать инструмент.

Применяем гибкую вставку

Нередко во время рабочего процесса возникает потребность выполнить стяжку деталей, имеющих большую поверхность. В таких случаях следует использовать гибкие вставки. Для их изготовление рекомендуется применять достаточно жесткие материалы, поверхность на которых будет обладать небольшим изгибом. К примеру, таким материалом является обычная металлическая пластина, имеющая толщину от 3 до 4 мм.

На концах такая вставка прижимается с двух сторон струбцинами к склеиваемой пластине. Она должна быть расположена таким образом, чтобы посредством ее поверхности можно было достичь равномерного прижима на всей плоскости обрабатываемых поверхностей.

Существуют и другие способы изготовления быстрозажимной струбцины своими руками. Но применение такого варианта отличается наибольшей универсальностью. Использовать такое приспособление можно при работе с габаритными изделиями, например, дверьми, столешницами и пр.

Рукоятка, винт и основная сборка


Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.

Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.

Как сделать винтовую металлическую струбцину

Для изготовления такого зажима сначала необходимо подготовить материалы. Для тела зажима можно использовать лист стали примерно 1 см толщиной или ровные и прямые металлические обрезки такой же толщины. Длина заготовки зависит от того, какое рабочее расстояние будет у струбцины. Для изготовления потребуются длинные винты или болты М8 или М10.

Схема сборки струбцины.

В начале процесса изготовления на материале заготовки наносится разметка будущего тела инструмента. Часто тело инструмента выглядит похожим на букву «С». При этом толщина заготовки может быть различной. Она зависит только от необходимой длины рабочей зоны. Когда разметка нанесена, деталь вырезают. Для этого в домашних условиях используют газовые резаки, ацетиленовые горелки или болгарку. Болгарку применяют для заготовок небольшой толщины, ее проблематично применять при вырезании малых фигурных элементов.

Когда заготовка вырезана, ее шлифуют с помощью напильников, наждачной бумаги. Шлифовка – это важный процесс, если не отшлифовать деталь, то есть вероятность порезаться об острые края при работе с инструментом.

Затем на одной из сторон делают крепеж для подвижного элемента. Для этого к одной из сторон тела струбцины приваривают гайки М8 или М10. Если нет болтов или шурупов достаточной длины, можно использовать шестигранники или пруты арматуры нужной длины. Предварительно на них следует нарезать резьбу. На конец винта приваривают ровную плоскую деталь (с рабочей стороны), которая будет выполнять функции губок. На противоположную сторону приваривается рычаг (в качестве рычага можно использовать шпильки), который должен упростить процесс зажима. На этом изготовление струбцины завершено.

Другой вариант – изготовить зажим наподобие штангенциркуля. Для этого используется раздвижная рамка, изготовленная из стальной полосы. Конец полосы расплющивается, и к нему навариваются губки. Далее из той же полосы изготавливается подвижный элемент, к которому привариваются гайки и вкручивается винт для фиксации.

Такую струбцину изготовить сложнее, но она имеет более больший ход и, соответственно, большую рабочую область.

Преимущества и недостатки самодельной конструкции

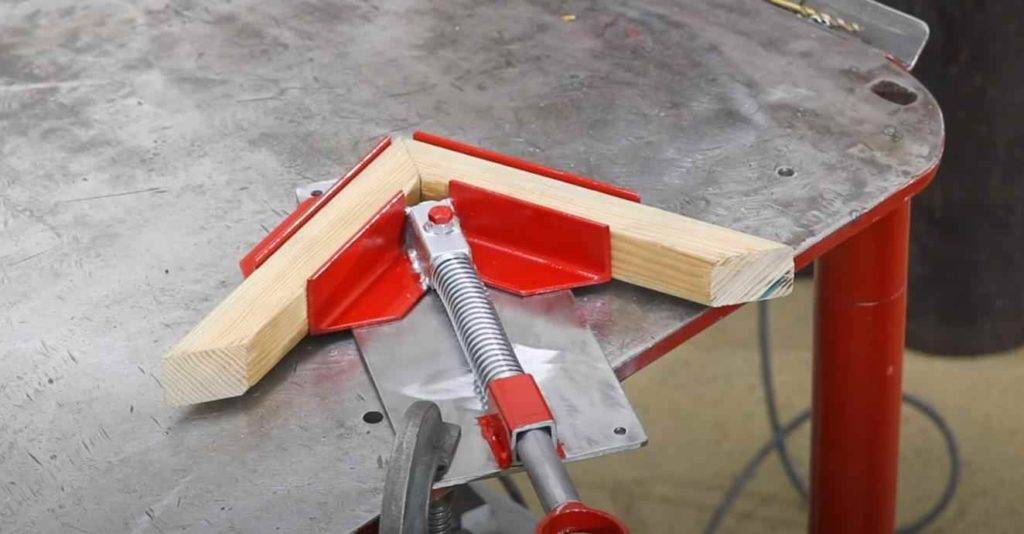

Работать с быстрозажимной угловой струбциной намного удобнее, чем с классическим угловым зажимом.

При необходимости струбцину можно прикрутить к верстаку с помощью саморезов — для этого в основании предусмотрены отверстия.

Самодельную быстрозажимную угловую струбцину можно использовать для работы как с металлическими, так и с деревянными заготовками.

Что касается недостатков, то какие тут недостатки? Приспособление со своей задачей справляется на 100%.

Подробно о том, как изготовить своими руками быстрозажимную струбцину, показано на видео. Советуем посмотреть.

Идея принадлежит автору YouTube канала AX Creates.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Балочные инструменты

В отличие от традиционной модели данный прибор имеет совершенно отличный от классики корпус. Он представлен в виде балок, откуда и появилось название инструмента.

Фиксация обрабатываемой детали производится на поверхностях, расположенных в параллельной или наклонной плоскости. Одна планка стационарная, вторая является подвижной с регулируемым винтом на боку.

Обратите внимание!

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

  1. Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
  2. Пластины шириной 50 миллиметров;
  3. Закаленные резьбовые шпильки;
  4. Прутки и гайки для червячного механизма;
  5. Сварочный аппарат, который поможет в изготовлении необходимых устройств;
  6. Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Винтовые зажимы

Весьма популярные модели, которые имеют ещё одно название – лучевые струбцины. Имеют каркасную дугу в виде буквы U, а также подвижной винт с массивной площадкой (так называемым «пятачком»).

Обратите внимание!

  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

  • Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Шаг 5: Завершаем сварку

После завершения сварки, проверяем правильность прямого угла разными угольниками. Иногда так случается, что угольник повело и его угол больше не прямой. Поэтому лучше перестраховаться и проверять прямой угол разными угольниками

Обратите внимание, на фото видно, что я срезал торчащие наружние уголки нижней перекладины. После сварки я просто отшлифовал всю поверхность лепестковым кругом

Как исправить неверный угол

Если угол не получился точно 90° или ее повело после падения с верстака, его можно исправить. Сначала нужно найти вмятины на металле. В любую вмятину можно просто поставить прихват сварочным аппаратом. Затем поместите в струбцину прямой кусок металла и проверьте угол угольником. Прихват заровняйте напильником, пока угол не выровняется до 90°.

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

  • два деревянных бруска толщиной 25 мм из древесины твердой породы;
  • фанера толщиной 12 мм или больше;
  • саморезы, шпильки;
  • лобзик или ножовка;
  • дрель.

Из фанеры вырезают квадратную дощечку со стороной см. На ней закрепляют два бруска под углом 90 °.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

  • Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.
  • Финишным этапом будет изготовление ручек и панелей на челюсти.

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

  • С помощью строительного слесарного уголка размещаем все детали, как на фото.
  • Разворачиваем уголок лицевой стороной вниз, привариваем полосу к уголку.
  • Затем привариваем к основанию струбцину, чтобы крепление конструкции было более надежным.

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Сборка струбцины

Профильные
трубы соединяют между собой серёжками. Размер серёжек задаёт максимальную
толщину деревянного щита, который струбцина может сжимать.

Заданная высота серёжки и струбцины

Упорный
болт, вставленный в отверстие, будет удерживать деревянный щит при сдавливании.

Упорный болт

Шпилька будет
давить на деревянный щит через специальную вставку. Она выполнена из прочного
дерева с металлическими накладками.

Вставки под шпильки

На шпильку
накручивают удлинённую гайку, которую используют для закручивания шпильки
руками или ключом. Удлинённая гайка плотно сидит на шпильке, так как зажата
контргайкой.

Иногда
вместо удлинённой гайки устанавливают ручку. Однако в этом случае нельзя на
щите близко друг к другу устанавливать две струбцины.

Контрящая гайка на шпильке

При
сборке струбцины необходимо выдерживать одинаковыми все отступы для крепежей
серёжек в начале и в конце направляющих. Если эти размеры будут разными, то
между направляющими образуется щель. У струбцины должны быть параллельными обе
направляющие.

Важный размер
Щель между направляющими

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
