Столярные струбцины

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

• Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

  1-этап

  2-этап

  3-этап

  4-этап

  5-этап

• Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

  6-этап

  7-этап

• Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

  8-этап

  9-этап

• Нарезаем резьбу в стержне, затем конструируем плечо.

  10-этап

  11-этап

• Финишным этапом будет изготовление ручек и панелей на челюсти.

  12-этап

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Лучшие быстрозажимные струбцины

Быстрозажимные струбцины позволяют зафиксировать или разжать деталь одной рукой, что особенно удобно при проведении высотных работ. Специалисты ВыборЭксперта изучили предложения производителей в этом сегменте, среди которых отобрали тройку лучших.

Gross 20717

Одна из лучших столярных быстрозажимных струбцин. Корпус сделан полностью из металла, курок – из плотного ударопрочного пластика. Шина изготовлена из холоднотянутой стали. Храповый механизм удобно регулировать одной рукой. Установка в рабочее положение или выход из него занимают пару секунд. Фиксируется инструмент надежно.

Модель подходит для быстрого зажима и удержания деталей толщиной до 10 см. Стопорный механизм создает усилие в 1200 Н. На прижимной губке продумана резиновая накладка, которая защищает обрабатываемую поверхность от повреждений. Ее лучше сразу посадить на клей, чтобы не потерять накладку в процессе эксплуатации.

Достоинства

• Заготовка не съезжает;
• Надежные материалы;
• Глубокий захват;
• Хорошая эргономика.

Недостатки

• Цена выше средней (от 1700 рублей);
• Неудобен для узких мест.

Не всегда получается закрепить изделия в узких местах, так как для движения ручки нужен ход. Но такие ситуации случаются нечасто, и они не влияют на качество самого аппарата от Gross.

Зубр 32246-210

Надежная компактная быстрозажимная струбцина. Высокотехнологичная конструкция из нейлона прочна, дополнительно армирована фиберглассом. Приспособление подходит для быстрой фиксации деталей диаметром до 7,7 см. Подвижные губки из эластомера не пачкаются, не повреждают зажимаемый предмет. Они надежно фиксируют даже неровное изделие. Двухкомпонентные рукоятки эргономичны, хорошо ложатся в руку, не выскальзывают.

Достоинства

• Невысокая цена (около 500 рублей);
• Закаленная пружина;
• Удобно работать одной рукой;
• Есть в большинстве магазинов;
• Небольшой вес (150 г).

Недостатки

Руки быстро устают.

Мощная пружина в конструкции выступает одновременно плюсом и минусом. Она надежно удерживает зажатый элемент. Но из-за того, что зажимаешь инструмент одной рукой, работать долго не очень удобно.

Kraftool 32019-75-300

Надежный инструмент F-образной формы для быстрого надежного обжима изделий при сварочных работах. Металлический корпус без пластиковых вставок обеспечивает высокую прочность аппарату, позволяет работать с ним при экстремально высоких температурах. Благодаря ширине зажима в 30 см конструкция обхватывает толстые доски, металлические или пластиковые объекты.

Крепление и освобождение деталей от зажима происходит быстрее, чем с помощью обычных винтовых моделей. Заготовки надежно и быстро фиксируются, не съезжают от вибраций. С инструментом удобно работать одной рукой.

Достоинства

• Сильный зажим;
• Толстая удобная рукоять;
• Глубина зажима – 7,5 см;
• Удобный храповый механизм.

Недостатки

Дорого (от 2300 рублей).

Kraftool – отличная быстрозажимная струбцина, которая не деформируется в процессе эксплуатации. Единственное, что останавливает многих от ее покупки — высокая цена.

Что называется струбциной и ее конструкция

Наверняка у многих имеется такой кухонный инструмент, как ручная мясорубка. Так вот этот прибор крепится к столу при помощи зажима, который и является струбциной. Из этого теперь понятно, что этот прибор служит для фиксации деталей в соответствующем предустановленном положении. Применяется струбцина преимущественно при проведении столярных и слесарных работ, и является одним из обязательных инструментов кровельщиков и строителей.

Струбцину еще называют вторыми руками или помощником, что не удивительно, ведь это приспособление дает возможность мастеру самостоятельно работать с длинными балками, досками и прочими стройматериалами. Основная задача приспособления — временное закрепление деталей в соответствующем положении. И с этой функцией инструмент справляется лучше всего, ведь кроме надежности, стоит выделить такое преимущество его применения, как простота эксплуатации.

Это интересно! Возникло название струбцины от немецкого слова schraubzwinge.

По устройству струбцина представляет собой вертикальное основание с нарезанной резьбой или без нее, которое зафиксировано на металлической раме с ответной частью. Винтовая деталь служит не только для фиксации, но еще и усиления или ослабления давления на фиксируемый предмет. Изготавливаются приборы преимущественно из металла, но для конкретных целей выпускают также деревянные или пластиковые варианты.

Лучшая трубная струбцина

Трубные инструменты используют при стягивании больших конструкций. Приспособление состоит из 2-х независимых частей, одна из которых притягивается к другой. Длину и диаметр трубы нужно выбирать исходя из размера заготовки. Команда ВыборЭксперта изучила этот сегмент рынка и выбрала лучшую модель.

Кобальт 246-074

Лучшая струбцина для столярных работ по мнению ВыборЭксперта. С ее помощью удобно склеивать мебельные щиты или другие материалы. Благодаря накладкам из мягкого пластика заготовка не сминается, не царапается. Аппарат хорош для быстрого крепления больших деталей для дальнейшей обработки или склейки. Отсутствие пластиковых элементов позволяет использовать аппарат для сварки. Порошковое покрытие защищает инструмент от коррозии.

В качестве рейки можно использовать трубу любой длины с резьбой 3/4» на одном конце. Приобрести ее нужно дополнительно. Барашек удобно вращать благодаря специальному выступу. А широкий шаг резьбы обеспечивает быструю фиксацию объектов любого размера.

Достоинства

• Неограниченная ширина зажима;
• Чугунный корпус;
• Прочный зажимной винт из углеродистой конструкционной стали
• Хорошая степень сжатия.

Недостатки

Рейка не идет в комплекте.

Внутренняя резьба на модели не очень надежна. Она бывает залита краской. Сразу после покупки струбцины пользователи рекомендуют прогнать ее метчиком. Пользоваться конструкцией станет удобнее.

Лучшие трубогибы

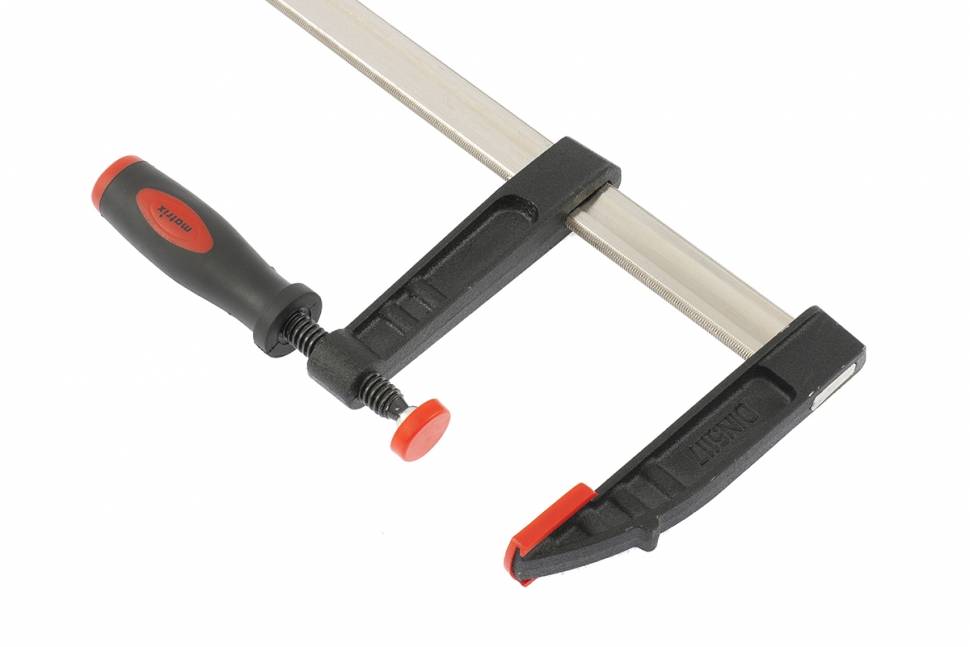

F-образные струбцины

Довольно огромную популярность получили f-образные струбцины. Их конструктивными элементами назовем приведенную ниже информацию:

1. Конструкция представлена направляющей шиной, на которой крепится неподвижная и подвижная губки.
2. Подвижная скоба передвигается по направляющим. Для регулировки необходимой длины захвата есть установочный винт. По мимо этого, он используется для ослабления силы зажима.
3. В набор поставки входят накладки для защиты фиксируемой поверхности от чрезмерно большого давления.

Основным плюсом этого предложения можно назвать многосторонность. За счёт регулировки длины захвата можно фиксировать заготовки любой длины. Впрочем, рассматриваемый инструмент не в любых ситуациях удобен в применении. Область использования очень просторная.

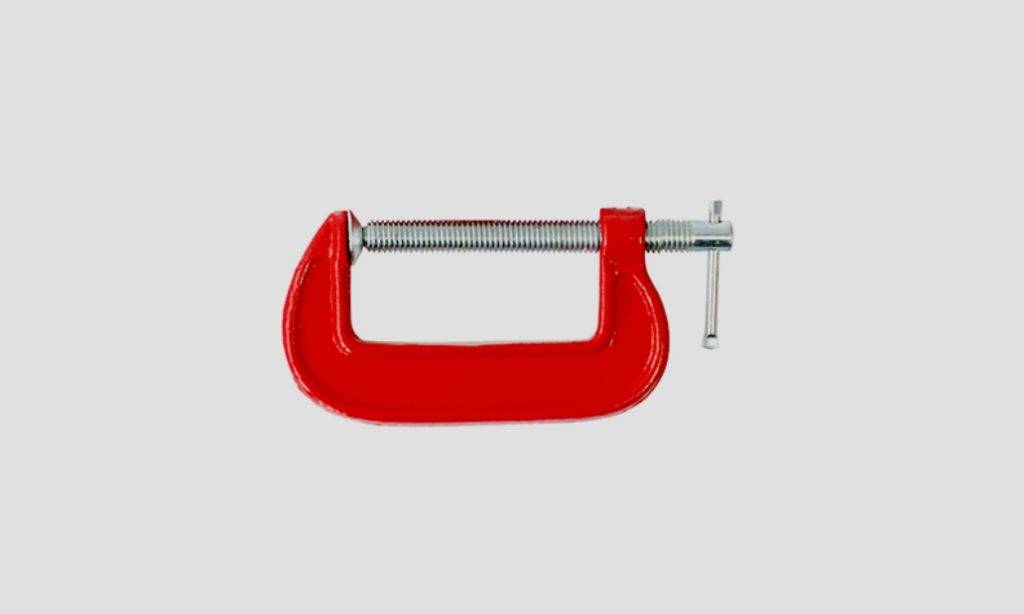

G-образные струбцины

Для обеспечения хорошей фиксации заготовки может использоваться также g-образная струбцина. Данный тип инструмента считается многофункциональным, используется для зажима деталей разной геометрической формы. К главным нюансам отнесем следующее:

1. Главная составляющая конструкции предоставлена литой или кованной скобой с подвижным прижимным винтом. Она которая рассчитана на предложение большой нагрузки.
2. Ходовой винт делается из нержавейки, на поверхности не появляется ржавчины даже при долгой эксплуатации.

К положительным качествам аналогичной модели отнесем приведенные ниже моменты:

1. Они легкие. Конструкционная простота определяет то, что она состоит из минимального количества компонентов. Благодаря этому становится меньше вес.
2. Конструкция удобная в применении. Провести зажим заготовки можно в течение быстрого времени.
3. Обеспечивается высокая прижимная сила.
4. При фиксации заготовки не появляется люфта зажимных губок.

Существенным плохим качеством можно назвать то, что устройство не подойдет для фиксации заготовок больших размеров.

Область использования устройства обширна. G-образные модели используют для прикладывания одного и того же усилия сжатия двум поверхностям, которые размещены параллельно один к одному. Достаточно часто конструкция используется для склейки дерева.

ТОП-лучших G-образных струбцин

MASTER MATRIX 20604 100х100х190 мм

Популярная модель, которая пользуется заслуженным спросом среди отечественных потребителей во многом благодаря тому, что конструкция позволяет работать с толстыми брусьями. Заявленная производителем глубина рамы достигает отметки 10 см. Прижимной винт может отводиться на 100 мм. На торцах губок имеются удобные накладки, изготовленные из пластика. Самое хорошее решение для столярных и плотницких работ. Практически не оставляет следов на заготовках.

Средняя цена новинки – 1097 руб.

MASTER MATRIX 20604 100х100х190 мм

Достоинства

• повышенный эксплуатационный срок;
• усиленные углы изделия;
• небольшой вес (900 г);
• применяется крупная резьба, что исключает риск соскальзывания заготовки;
• стальной корпус;
• на торцах имеются ограничители;
• в качестве защитного покрытия используется порошковое напыление.

class=’s-article__points-list’>

Stanley 0-83-033

На поиски этого приспособления не понадобится много времени, так как корпус окрашен в ярко-желтый цвет. Инструмент отлично виден в условиях недостаточной освещенности. Для изготовления корпуса применяется чугун. В качестве защитного слоя используется лакокрасочное покрытие, стойкое к коррозии. По мнению покупателей, внимания заслуживает то, что модель характеризуется повышенным сопротивлением на изгиб. Для изготовления зажима применяется высокопрочный стальной состав. За повышенное удобство в эксплуатации производителем предусмотрена специальная ручка. Вес изделия – 670 г, что позволит транспортировать его на большое расстояние.

Сколько стоит инструмент? Покупка обойдется в 800 руб.

Видео-демонстрация инструмента:

Stanley 0-83-033

Достоинства

• удобство в эксплуатации;
• качественный материал изготовления;
• защита от коррозии;
• вспомогательный держатель;
• конструкция повышенной прочности;
• стильный и яркий дизайн.

class=’s-article__points-list’>

FIT 59201 G 25 мм

Популярная модель, которая может использоваться для осуществления сварочных работ и сверловки. Именно такой инструмент лучше купить для домашнего пользования ввиду доступной стоимости и высокого качества сборки. Характеризуется наличием компактных габаритов: 65х35х8 мм. Это позволит носить его с собой в кармане. В качестве защитного покрытия от коррозии применяется порошковые напыление корпуса. Во избежание совершения ошибки в процессе выбора следует отметить, что ширина зажима составляет 2,5 см.

FIT 59201 G 25 мм

Достоинства

• функциональность;
• для изготовления применяется инструментальная сталь;
• компактные габариты;
• нанесена мелкая резьба;
• усиленные ребра жесткости;
• бюджетная цена.

class=’s-article__points-list’>

Устройство и принцип действия

Устройство универсальной струбцины напоминает механизм, с помощью которого крепится к столу обычная ручная мясорубка. Материалом для создания такого вида зажимов выступают древесина и металл, а в более современных вариантах – прочный пластик.

Рама струбцины имеет форму монолитной рамки в виде буквы «П». К ней с одной из стороны прикреплены зажимы. В советском варианте исполнения – это винт для закрепления, на обратной стороне которого находится плоский и большой по диаметру пятак.

Надежное крепление обеспечивается тем, что при его повороте создается дополнительное давление. Если между ним и рамкой поместить несколько объектов или запчастей, а после крепко затянуть винт, то детали зафиксируются между собой. В зависимости от угла рамы и других конструкционных особенностей различают такие виды струбцин:

1. Корпусные. Прижим деталей осуществляется элементами корпуса. Состоит из железных брусков, соединение которых обеспечивается прочной планкой.
2. Винтовые. Инструмент, который представляется в виде двух вариантов – корпусного и в виде буквы G. Широкое распространение получили изделия из кованой инструментальной стали.
3. Магнитные. Используются при проведении сварочных работ.
4. Оснащенные трещоткой. По внешнему виду похожи на большие бельевые прищепки, основной зажим происходит с помощью усилий человека. Храповый механизм не позволяет губкам разжаться.
5. Триггерные. Имеют форму конструкции в виде буквы F.
6. Гидравлические. В качестве зажимного механизма вместо классического винтового механизма используется приспособление, отдаленно напоминающее домкрат. На штоке также установлен пятак.
7. Вакуумные. Состоят из рамы и двух присосок, которые установлены рядом друг с другом параллельно. Зажим осуществляется с помощью встроенных ручных насосов.

Каждый из видов струбцин используется в отдельных случаях – когда детали имеют совсем небольшой размер или их нужно надежно закрепить в одной плоскости рядом с друг другом.

Рекомендации по выбору струбцины

Струбцина, назначение которой состоит в фиксации самых разных компонентов и их сжатии, например, на момент приклеивания, считается важной частью проводимых столярных работ. При очень большом выборе выбрать вариант который больше подходит выполнения тяжело

Подбирая зажим для дерева уделяют внимание приведенным ниже моментам:

1. Модели сделанные из дерева будут служить значительно дольше. При этом ходовая часть должна изготавливаться из нержавейки.
2. Все конструкционные элементы не должны содержать люфта В другом случае обеспечить качественное крепление будет почти что нереально.
3. Многофункционального варианта выполнения нет. Собственно благодаря этому следует рассмотреть, какие работы будут проходит и выбрать необходимые фиксирующие детали. Если в мастерской проходит различная обработка заготовок, то необходимо приобрести несколько фиксирующих компонентов разного типа.

При подборе тоже уделяют внимание размеру. Конструкции большого размера имеют широкую область использования, но обходятся дороже

Что по поводу качества изготовления, оно может значительно различаться, зависеть от типа используемого материала во время изготовления и прочих факторов.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Рейтинг качественных F-образных струбцин

Отличный выбор для тех, кто планирует работать с крупными заготовками. К характерным особенностям подобных конструкций следует отнести наличие передвижного элемента и длинной рейки. Какой фирмы лучше купить струбцины, зависит от многих критериев выбора, в том числе и назначения инструмента.

Bessey GH40

Эта популярная модель позволит делать большой объем работы без необходимости в частых перерывах. Устанавливается в столярных мастерских. Конструкция рычажного типа. Освобождение и фиксация заготовок происходит быстро и без задержек, что благоприятно сказывается на рабочем процессе. Более эффективное приспособление, по сравнение с винтовыми аналогами. Модель характеризуется повышенной надежностью и устойчивостью к возникающим вибрациям. Коэффициент зажимного усилия – 850 кг. Ослабляющий рычаг исключает риск соскальзывания.

Зажимное усилие распределяется максимально равномерно, и на это следует обратить особое внимание. Продукт от проверенного временем немецкого производителя применяется для закрепления металлических заготовок

Глубина – 12 см, при ширине зажима в 40 см.

Стоимость – 13560 руб.

Видео о струбцинах бренда:

Bessey GH40

Достоинства

• скорость и надежность фиксации;
• качество сборки и расходных материалов;
• высокий коэффициент мощности зажима;
• исключается риск соскальзывания;
• удобство в использовании;
• повышенный эксплуатационный срок.

class=’s-article__points-list’>

Gross 20717

Это высокотехнологичное настольное приспособление относится к категории профессионального оборудования. С его помощью можно зафиксировать заготовку толщиной в 10 см. Повышенного коэффициента прочности изделия одному из лучших европейских производителей удалось добиться за счет применения высококачественных стальных элементов. В комплект входят прорезиненные накладки на губки, которые исключают риск образования царапин на поверхности рабочих элементов. Момент затяжки составляет 120 кг. Отдельного внимания заслуживает высокое качество сборки. Отличный зажимный механизм за небольшие деньги.

Стоимость – 1988 руб.

Обзор данной струбцины:

Gross 20717

Достоинства

• допускается работа с деликатными материалами;
• многочисленные положительные отзывы;
• прорезиненные накладки на губках;
• качественные стальные тиски;
• надежность фиксации;
• повышенный эксплуатационный срок.

class=’s-article__points-list’>

Sparta 204235

Недорогое приспособление, которое может использоваться в домашних условиях. Именно такую модель рекомендуется купить для столярных работ. Конструкция характеризуется повышенным удобством в использовании. При правильной эксплуатации устройство прослужит десятки лет. Коэффициент силы сжатия оптимальный, что позволит обрабатывать, склеивать и собирать небольшие конструкции и детали. Если самостоятельно закрыть резьбовую часть, то устройство также может использоваться для осуществления сварочных работ. Губки оснащены пластиковыми накладками, которые защитят заготовки от мелких повреждений. Рукоятка сделана из дерева и выглядит стильно.

Средняя цена – 222 руб.

Sparta 204235

Достоинства

• повышенное удобство в эксплуатации;
• многофункциональность;
• часто встречается на прилавках строительных маркетов;
• надежность хвата;
• отличное соотношение цены и качества.

class=’s-article__points-list’>

Инструкция по изготовлению струбцины из дерева: подробное описание

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

• два деревянных бруска размером 50×50 мм;
• несколько длинных болтов или шпилек с гайками и шайбами;
• из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Резка стекла — виды стеклорезов и особенности их применения

Главное что нужно знать при выборе ножовки по газобетону

Ножницы по металлу ручные виды и как правильно выбрать

Ручной заклепочник виды принцип работы и правильность применения

Столярные струбцины – общее описание

Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

Простейшая ручная струбцина состоит из основной рамы и подвижных элементов, которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

Виды слесарных и столярных струбцин

Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

• угловая;
• монтажная;
• винтовая;
• ручная;
• быстрозажимная.

При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели

С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

Для чего используются?

Назначение струбцин достаточно разнообразно. Это слесарное и столярное приспособление вполне успешно используется и в строительной сфере.

Их применяют в самых разных сферах и видах деятельности.

Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве

Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.

Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.

Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.

Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.

Для опалубки. Здесь зажим выступает в роли несущего элемента.

Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.

Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.

Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.

Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.

Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.

Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.

Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

Используется струбцина монтажная для кантования изделий (поворота детали с одной плоскости в другую) и их подъема в горизонтальном положении. Однако основной функцией данного устройства все же является удержание прибора в так называемых «тисках» для проведения ремонтно-восстановительных работ. Стоит отметить, что, если вам нужно использовать данный прибор для кантования деталей, не обязательно приобретать какие-либо дорогостоящие устройства. С такой работой может справиться даже самый дешевый прибор. Если же вам необходимо применить струбцину в качестве подъемного элемента, для таких целей нужно иметь универсальные устройства. Такие инструменты (хомуты для крепления воздуховодов в том числе) отличаются тем, что могут укомплектовываться дополнительным навесным оборудованием.

Лучшие угловые струбцины

Такие аппараты нужны для выведения углов на изделиях. Конструкция оснащена 2-мя прижимными элементами, каждый из которых давит на разные плоскости

При выборе инструмента важно оценить высоту борта, а также ширину захвата. Команда ВыборЭксперта рассмотрела более десятка предложений в этом сегменте и выбрала 2 лучших варианта

Fit 59275

Хорошая недорогая угловая струбцина для сварки или изготовления любых конструкций. С ней комфортно работать с большинством материалов, включая металл, дерево, стекло. Модель сделана полностью из металла. Пластиковых вставок нет. Это делает приспособление от Fit универсальным надежным инструментом. Порошковая окраска защищает конструкцию от коррозии, продлевает срок службы. Широкий зажим позволяет работать с толстыми бревнами или массивными металлическими конструкциями.

Достоинства

• Низкая цена (около 200 рублей);
• Легкость конструкции (150 г);
• Винты из нержавейки;
• Небольшой размер.

Недостатки

• Тонкие ручки, которые вращают винты;
• На губках есть люфт.

При необходимости аппарат можно надежно закрепить на плоскости. Для этого в конструкции продуманы специальные отверстия. Так исключается риск падения инструмента на пол вместе с крупным зажатым предметом.

Stanley Bailey 0-83-122

Лучшая угловая струбцина для мебели по мнению ВыборЭксперта. Рукоятка из двух материалов отлично ложится в руку, не скользит, дает возможность приложения максимального крутящего момента. Верхнюю губку можно перевернуть, что позволяет использовать модель в качестве параллельной струбцины. Также конструкцию можно сделать настольной, прикрепив ее к верстаку для большей устойчивости. Для этого в аппарате есть монтажные отверстия.

Инструмент от Stanley особенно хорош для сборки мебели. Он стягивает под прямым углом детали одинаковой или разной толщины, надежно их фиксирует. Конструкция из литого алюминия прочна, обеспечивает продолжительный срок службы даже при сильных нагрузках. Купить угловую струбцину от Stanley можно практически в каждом строительном или крепежном магазине.

Достоинства

• Быстрая установка;
• Эргономичная нескользящая рукоятка;
• Мощный винт;
• Не царапает заготовку;
• Быстрая фиксация.

Недостатки

• Небольшой люфт на губках;
• Слабая пластиковая резьба.

Струбцина мебельная

Струбцина столярная представляет собой тиски для временного позиционирования деталей с целью дальнейшего их закрепления. Существует несколько разновидностей струбцин. Опытные мастера знают, что чем больше применяешь такие зажимы, тем больше применений им находится. По этой причине в каждой мастерской нужны надежные и удобные в работе струбцины разных видов и габаритов.

Создают струбцины из древесины или металла. Закрепив на поверхности это устройство, работать можно обеими руками. Самая простая струбцина состоит из основной рамы и подвижных деталей, оснащенных зажимами в виде винтов или рычагов. Они не только фиксируют подвижные элементы, но и устанавливают силу сжатия. Различают такие виды струбцин:

• винтовая – имеет винт и Т-образную рукоятку, во время поворота которой губки сжимаются или разжимаются. Их используют для фиксации труб в работе с сантехникой
• монтажная – используется для крепления труб и прочих частей коммуникаций, а также для зажима составляющих конструкций при поднятии на высоту
• угловая – удерживает при склеивании или сварке части рам, уголков
• струбцина столярная быстрозажимная – устройство для быстрой фиксации, отличающееся рычажно-осевым механизмом, который облегчает усилия мастера во время зажима детали. Можно при помощи одной руки передвинуть рукоятку в нужное положение
• ручная струбцина, она же пружинный зажим характеризуется двумя рукоятками, при разведении которых зажимные части разводятся, после чего сводятся, фиксируя деталь. Пружинная система существенно облегчает усилия мастера. Такими струбцинами пользуются для склеивания мелких частей, удержания мелких деталей из мягких материалов, таких как дерево, картон, пластик.

Струбцины для мебели существенно облегчают работу во время сборки мебельных ящиков, шкафчиков и прочих предметов, в которых необходима угловая фиксация. К примеру, струбцины для сборки мебели помогут зафиксировать детали и просверлить их вместе. Очень удобным является вариант с фиксацией деталей при помощи угловой струбцины, потому сверлом для конфирматов сделать отверстие под евровинт и сразу его вкрутить. В таком случае не будет возникать проблем с соответствием отверстий. Далее рассмотрим самые популярные типы струбцин.

Корпусные модификации

Их еще называют зажимами-струбцинами балочными. Усилие приспособления может применяться для крепления обрабатываемых элементов на параллельных и косых уровнях. Название инструмента произошло от того, что основное действие совершается частями корпуса (балками). Приспособление — пара прямоугольных брусков, которые между собой соединяются при помощи усиленной планки с одного конца. Это очень полезный инструмент.

Рабочий элемент статично прикреплен к планке, второй оснащается дотягивающим винтом и свободно перемещается. Обратная часть брусков представляет собой прижимные губки. Чтобы удержать деталь, следует свести металлические балки до упора в деталь, после чего затянуть винтовой элемент, используя предусмотренную рукоять. Такая разновидность наиболее популярна.

F-образные струбцины

Эти устройства являются комбинацией неподвижной губки на конце плоского металлического основания и скользящей губки с возможностью регулировки. F-образные струбцины характеризуются наличием глубокого зева, позволяющего фиксировать предмет далеко от его края. Скользящая головка на губке зажима может иметь регулировочный винт или эксцентриковый рычаг. Зажимы бывают двух типов:

• Light duty. Они предназначены для легкого применения. Они довольно тонкие и узкие, имеют малый вес и занимают немного места
• Heavy duty. Эти устройства применяются в тяжелых работах.

F -образные струбцины отличаются простотой и, следовательно имеют низкую стоимость. Вместе с тем, работать с ними не очень комфортно, потому что их необходимо держать обеими руками и при этом закручивать.

Что в итоге

Струбцины

Нормативов и серьезных требований к изготовлению струбцин нет.

Устройство должно выполнять свое назначение, соответствовать характеристикам по:

1. Надежности и качеству. Ручные тиски, любое крепежное металлическое приспособление прочные и долго служат. Детали с разным коэффициентом упругости можно крепко стягивать.
2. Легкому весу. Такие агрегаты обычно делают мобильными, их придется переносить, поэтому масса материалов один из важных параметров.
3. Сильному захвату. Стальные муфты, позволяют крепко удерживать сырье для обработки. Они не должны совершать поворотов, скольжений и выпадать из паза.
4. Универсальности. Лучше собрать инструмент для выполнения разных функций. Незачем копить много механизмов с одним направлением. Приспособление сможет удержать с максимальной устойчивостью как сплав металлов, так и пластик с древесиной.

Самодельные держатели используют для обработки разных материалов, у них может быть форма гладкая, трубчатая

Важно правильно подобрать зажимный инструмент. Для этого нужно четко знать: для каких целей будет использоваться механизм

• https://moiinstrumentu.ru/strubczina-raznovidnosti-naznachenie.html
• https://pilka-nn.ru/oborudovanie/kak-polzovatsya-strubcinoj.html
• https://stroy-podskazka.ru/strubcina/chto-takoe-i-kak-ih-vybrat/
• https://ToolsTver.ru/osnastka/strubcina-opredelenie.html
• https://stroyremobzor.ru/stolyarnye-strubciny.html
• https://vyboroved.ru/reyting/2041-luchshie-strubtsiny.html
• https://titan-spec.ru/svarka/strubcina-chto-eto.html
• https://woodschool.ru/vybor-strubcin.html
• https://stanok.guru/oborudovanie/stolyarnaya-strubcina-chto-eto-za-instrument.html
• https://instanko.ru/drugoe/dlya-chego-ispolzuyut-strubcinu.html
• https://vyborexperta.ru/remont-i-nedvizhimost/luchshie-strubciny/
• https://molotok34.ru/prisposobleniya/dlya-chego-nuzhna-strubcina.html
