Операция безопасности
Перфоратор представляет собой электромеханический инструмент, поэтому его следует использовать в соответствии с мерами безопасности.
- Прежде чем начать, вы должны убедиться, целостность шнура питания. Поврежденная вилка или изоляция шнура может привести к поражению электрическим током. Трещины в корпусе также могут быть источником опасности.
- Сменные сопла должны быть надежно закреплены, иначе они могут выскочить из картриджа во время работы и стать причиной травмы.
- Материал следует сверлить, не касаясь вращающейся части инструмента: острые края могут легко повредить руки и другие части тела.
- Насадки во время вращения очень горячо, поэтому после окончания работ не прикасайтесь к ним голыми руками, чтобы избежать ожогов.
Правильно работать с электроинструментом. значит поддерживать здоровье. Обязательно соблюдайте правила безопасности и носите средства индивидуальной защиты: перчатки, маску или защитные очки, специальную рабочую одежду.
Источник
Расположение двигателя
Горизонтальное расположение используется, как правило, в световых перфораторах, вертикальное. В средней и тяжелой степени. Однако есть и исключения. Тяжелый вращающийся молот Metabo KHE 96 весом почти 12 кг имеет горизонтальное положение двигателя.
READ Работа Шуруповерта От Сети 220
Инструмент горизонтальной разметки более компактен и удобен для работы в стесненных условиях. Однако эта конструкция характеризуется повышенной ударной нагрузкой на двигатель и несколько худшими условиями охлаждения.
Вертикальная компоновка обеспечивает лучшие условия работы двигателя (снижение ударных вибраций и эффективное охлаждение), а также более широкий диапазон движения поршня и молотка за счет возможности использования кривошипно-шатунного механизма с увеличенным ходом поршня вместо поворотного подшипника.
Перфораторы с вертикальным расположением двигателя способны выдерживать более интенсивную работу, чем модели с горизонтальным расположением.
Ударный механизм
Существует две основные версии ударного электропневматического механизма. Использование качелей («пьяный») подшипниковый или кривошипно-шатунный механизм. Первый вариант используется для легких и, частично, средних перфораторов, второй. Для средних и тяжелых.
На рисунке ниже показана схема легкого вращающегося молотка. Его ударный механизм состоит из поворотного подшипника, поршня, поршня и молотка.
Во время работы перфоратора вращение от электродвигателя передается на внутреннюю втулку вращающегося подшипника. В этом случае его наружная втулка вместе с перпендикулярной осью, соединенной с поршнем, колеблется. Между поршнем и барабаном имеется воздушное пространство, которое из-за повышенного давления и попеременно создаваемого в нем вакуума заставляет поршень повторять колебательные движения поршня, нанося удар. Последний, в свою очередь, ударяет инструмент в патрон. Таким образом, энергия двигателя преобразуется в энергию удара инструмента.
Пневматический ударный механизм оснащен функцией самоблокировки в режиме холостого хода. В то время, когда инструмент (сверло, дрель, коронка) не прижимается к обрабатываемой поверхности, плунжер движется вперед, открывая отверстие в корпусе для входа и выхода воздуха. В результате в рабочей воздушной полости не создается сжатие или вакуум, ударный механизм отключается, а молот работает без ударов. Когда инструмент прижимается к обрабатываемой поверхности, отверстие блокируется барабаном, в воздушной полости происходит сжатие, и начинает действовать ударный механизм.
В средних и тяжелых перфораторах с вертикальным расположением двигателя поршень приводится в движение кривошипно-шатунным механизмом. Увеличенная амплитуда движения поршня увеличивает силу удара, которая для тяжелых перфораторов может достигать 20 Дж. Работа ударного механизма аналогична описанной выше.
В конце статьи есть видео, показывающее работу ударного механизма.
На рисунке ниже показано устройство домашнего молота Progress PE-40/1050 мощностью 1050 Вт с вертикальным мотором и кривошипно-шатунным приводом ударного механизма. Вращение от двигателя через червячный вал передается на косозубую шестерню, на валу которой находится кривошип, который приводит в движение поршень.
READ Какое Масло Заливать В Stihl 180
Силовая установка перфоратора
В работе используется электропривод коллекторного типа. В зависимости от мощности модели может применяться горизонтальная или вертикальная схема монтажа двигателя. В первом случае речь идет в основном о моделях легкого класса бытового назначения. Подобное техническое решение отличается простотой и удобством (особенно когда нужно работать в местах с затрудненным доступом). Среди недостатков такого варианта стоит выделить недостаточное охлаждение мотора и высокая нагрузка на силовую установку.
Достоинство вертикально расположенного электродвигателя:
Сниженный уровень вибрации;
Более интенсивное охлаждение (что особенно важно для оборудования высокой мощности).
В подобных инструментах, например, Makita HR3200C, поршень всегда движется с большей амплитудой.
Такой инструмент предназначен для работы в длительном режиме в сложных условиях эксплуатации.
Можно подробнее узнать: «Чем отличается ударная дрель от перфоратора: 7 основных критериев»
Режимы работы перфоратора
Современные перфораторы бывают:
- 2-х режимные (сверление + сверление с ударом);
- 3-х режимные (сверление + сверление с ударом + только удары).
Сверление является вспомогательной функцией перфоратора, и без ударов ее активировать не рекомендуется — для этой цели лучше подойдет дрель. Если надо выполнить сверление без удара именно перфоратором, необходимо отключить функцию удара и закрепить в оснастке не бур, а обычные сверла для дрели. Сверлить допускается дерево, пластмассу, пенобетон, тонкий металл.
Зафиксировать оснастку можно двумя способами:
1. Снять патрон SDS с перфоратора и заменить его на обычный сверлильный.
2. Поставить на патрон SDS переходник (иногда он идет в комплекте с инструментом).
Первый способ предпочтительнее, поскольку сверло фиксируется надежнее, радиальное биение минимально, и точность получения отверстий выше.
Функцию долбления можно активировать, отключив режим вращения бура. Оснастка будет совершать только возвратно-поступательные движения и по принципу работы напомнит отбойник.
Долбление актуально при:
- демонтаже стен, перекрытий, балок, кирпичных кладок;
- скалывании штукатурки;
- штроблении канавок для коммуникаций и электропроводки.
Если долбить стену буром, он затупится, поэтому применяют зубила. Для небольших отверстий — долбежное, для разрушения каменных предметов — демонтажное, для скалывания краев или удаления плитки — отрубное.
Сверление с ударом — основной режим работы перфоратора. Оснасткой здесь служит бур с победитовым наконечником, который быстро проникает в твердый материал. Данный режим отличается повышенным уровнем шума, зато процесс занимает меньше времени за счет высокой эффективности каждого удара.
Как правильно использовать перфоратор
Для того чтобы инструмент служил вам максимально долго, используйте его только в соответствии с инструкцией. Если производитель рекомендует делать паузы во время работы – значит, механизмы расширяются при нагреве и могут сломаться.
Недопустимо использовать более мощные буры и зубила при помощи переходников. Более тяжелые работы следует выполнять соответствующим инструментом. Экономия при покупке облегченного перфоратора приведет к его скорой поломке и потере финансовых средств.
ВАЖНО! Обязательным условием при использовании перфоратора является смазывание хвостовика рабочей насадки при каждой замене ее в патроне. Пренебрегая этим правилом, можно вывести из строя патрон электроинструмента.
Режимы работы
Для работы перфоратора в его конструкции предусмотрено три режима. Каждый из них необходим для выполнения собственной функции.
Сверление
Для выполнения задач в этом режиме переключатель устройства устанавливают в положение «сверло». Надавливать на него сильно не нужно, достаточной будет сила нажатия в 5 кг. Если перфоратор используется для сверления отверстий, нельзя включать на нём реверс или ударный режим, иначе это приведёт к поломке. Для предотвращения возникновения такой ситуации в инструменте предусмотрена кнопка «блокировка удара».
Сверление с ударом
Для работы в этом режиме переключатель устанавливается в положение, рядом с которым изображён молоток со сверлом. Затем инструмент подносят к рабочей поверхности. Необходимо следить за тем, чтобы не было перекоса бура или его скольжения по материалу. Давить на устройство при этом нужно очень легко.
Режим удара
Для работы с этим режимом переключатель устанавливается в положение, рядом с которым изображён молоток. При штроблении инструмент крепко держат двумя руками без сильного давления.
Работа с перфоратором не так сложна, как кажется на первый взгляд
При его использовании необходимо лишь чётко следовать инструкции, обратив внимание на индивидуальных конструктивных нюансах устройства. Чтобы не получить травмы и не поломать инструмент, следует заранее изучить принцип его работы и быть осторожным
Разборка перфоратора своими руками
Устранение практически любой неисправности в перфораторе требует его разборки
Поэтому очень важно знать, как правильно это делать. Последовательность разборки перфоратора следующая:
- снимается резиновый наконечник, кольцевая пружина, кожух муфты фиксации бура;
- снимается фиксирующий шарик;
- демонтируется ручка переключателя, для чего необходимо повернуть переключатель режимов работы в крайнее положение, а затем нажать на фиксирующую кнопку, находящуюся на нем;
- демонтируется задняя накладка на ручку, вынимаются щетки двигателя;
- откручивается 4 винта со стороны бура и снимается корпус инструмента;
- снимается ротор электродвигателя, откручивается 2 винта, с помощью которых фиксируется статор, после чего демонтируется статор (рис. 3).
После замены поврежденного элемента сборка производится в обратном порядке.
Подготовка инструмента к работе
Перед проведением работ требуется внимательно осмотреть инструмент
При этом важно удостовериться в его комплектности. Стоит следить, чтобы на корпусе или патроне не было повреждений. Также следует определить целостность кабеля
На поверхности рабочих элементов не должно быть трещин или сколов. Все кромки должны быть острыми
Также следует определить целостность кабеля. На поверхности рабочих элементов не должно быть трещин или сколов. Все кромки должны быть острыми.
После этого рекомендуется пробно включить устройство в холостом режиме
Немаловажное значение имеет оценка функционирования кнопок и тумблеров, которые используются для переключения скоростных режимов и изменения направления движения патрона
Инструмент нужно подготовить к работе
Где применяется вибронаконечник
Для начала следует отметить, что вибраторы бывают двух типов — погружные или глубинные и поверхностные. Погружные применяются исключительно при заливке бетонных стен, столбов и прочих аналогичных конструкций. Поверхностные устройства предназначены для уплотнения жидкого бетона, залитого горизонтально, то есть на пол или потолок.
Перед тем, как сделать вибратор для бетона, используя в качестве приводного инструмента перфоратор или дрель, необходимо разобраться в применении этого простого и полезного инструмента. Прежде всего, насадка используется в сфере строительства, когда заливаются бетонные сооружения. Еще применяется этот специализированный инструмент в таких случаях:
Свое применение рассматриваемые устройства нашли не только в промышленном, но и в домашнем строительстве. Чтобы соорудить фундамент, опалубку, а также залить столбики и прочие подобные сооружения, применяются вибраторы. Если в промышленности рационально применять специализированный инструмент, то для домашнего хозяйства вовсе не обязательно покупать такие устройства. Если есть перфоратор или дрель, то к ним можно изготовить соответствующую насадку, воспользовавшись для этого подручными средствами.
Аккумуляторные

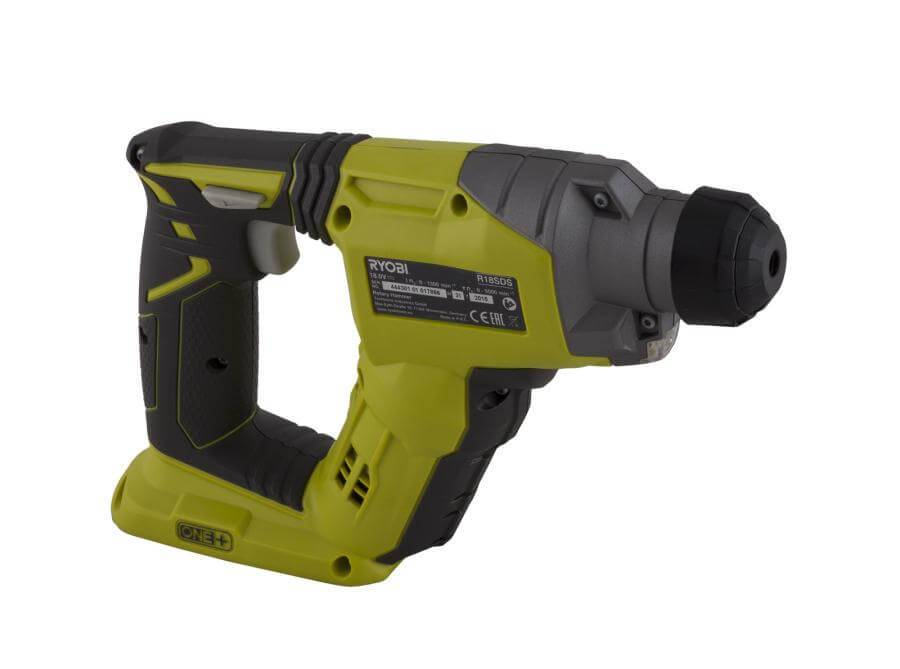

RYOBI R18SDS-0
Аккумуляторный перфоратор весом 2.08 кг.
Поставляется без аккумуляторов и зарядного устройства, так что при покупке нужно сразу озаботиться этим вопросом. Обладает всем необходимым функционалом: реверс, антивибрационная система, фиксация шпинделя и электронная регулировка частоты вращения. Рекомендуется использовать аккумуляторы емкостью не менее 4 А*ч. В противном случае работа будет постоянно прерываться.
Плюсы:
- Быстро сверлит
- Легкий по весу
- Удобно лежит в руке
- Есть режим долбления
Минусы:
- Требует емких аккумуляторов
- Нет скобы для пояса
- Не очень доступные комплектующие
Цена: от 8 700 рублей.
greenworks G24HD 0
Рисунок 15 greenworks G24HD 0
Относительно недорогой автономный инструмент для сверления в дереве, металле и бетоне. Использует аккумуляторы напряжением 24 В, которые необходимо приобретать отдельно. Максимальное число оборотов холостого хода 1200 об/мин. Сила удара не превышает 1.8 Дж. Аппарат подойдет для выполнения несложных ремонтных работ по дому.
Плюсы:
- Неплохая мощность
- Работа от аккумулятора
- Светодиодная подсветка места сверления
- Режим сверления с долблением
Минусы:
Отсутствие аккумулятора в комплекте
Цена: от 7 500 рублей.

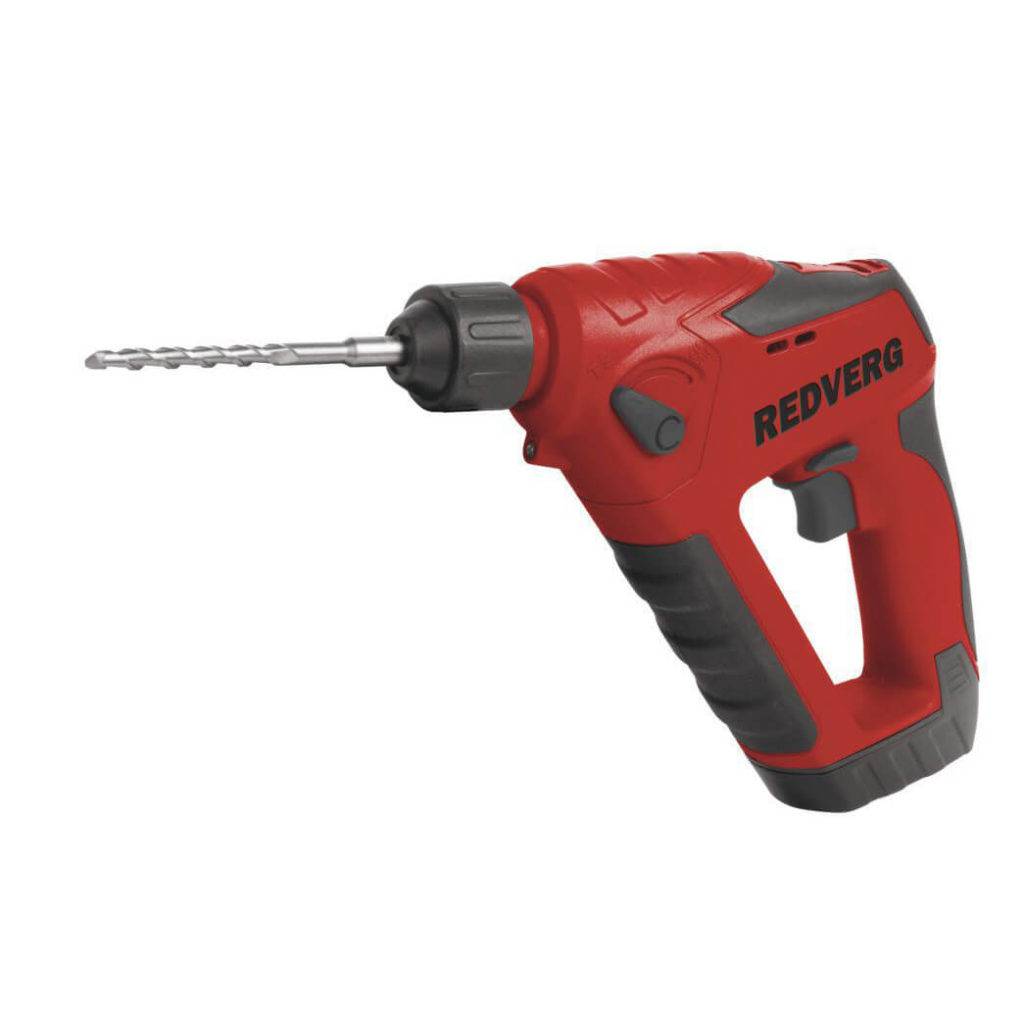

RedVerg RD-RH14,4V
Рисунок 16 RedVerg RDRH144V
Отличный выбор для нечастого домашнего использования. Работает от аккумулятора, который способен полностью зарядиться всего за час. Аппарат имеет очень необычный внешний вид, который досконально продуман производителями. Держать устройство удобно и не утомительно. Ведь вес составляет всего 1.35 кг.
Плюсы:
- Очень легкий
- Хорошая система подсветки
- Отлично сверлит бетон
- Доступная цена
- Аккумулятор быстро заряжается
Минусы:
Всего один аккумулятор в комплекте
Цена: от 6 000 рублей.

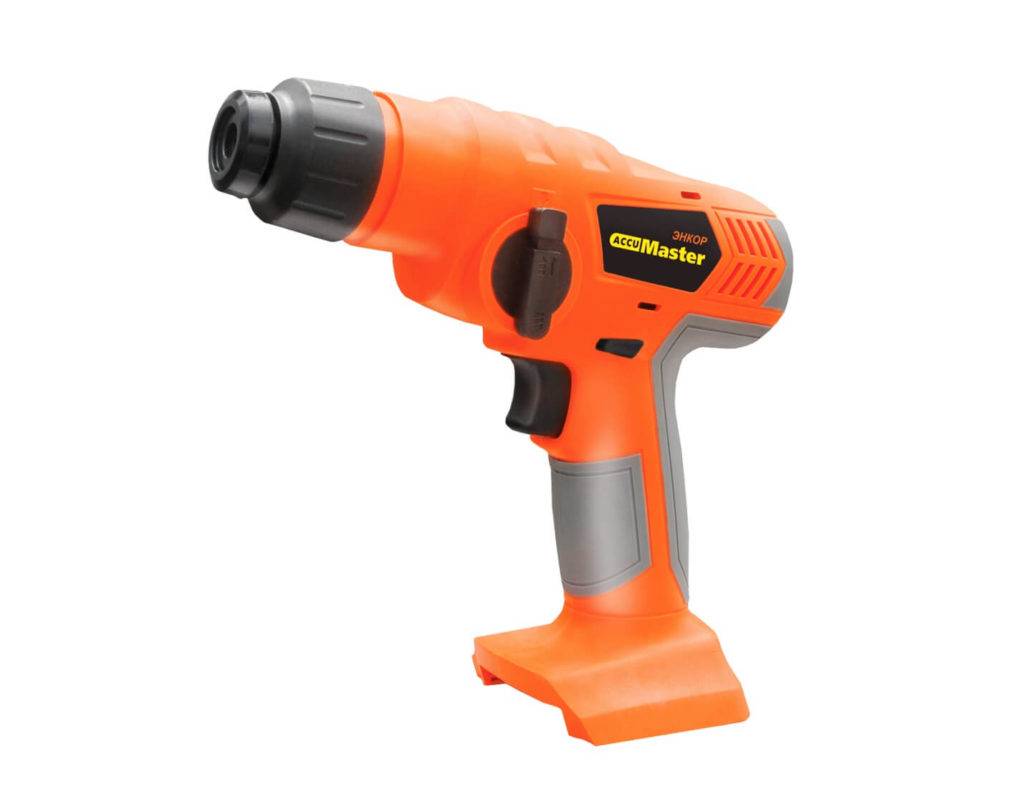

Энкор AccuMaster АКМ1816
Рисунок 17 Энкор AccuMaster АКМ1816
Легкий и компактный перфоратор, работающий от аккумулятора.
Приобретать батарею нужно самостоятельно. Вес устройства всего 1.4 кг. Для безопасности предусмотрена блокировка кнопки питания. Максимальное число оборотов 800 об/мин. Сверлит отверстия в бетоне диаметром до 10 мм.
Плюсы:
- Удобно использовать
- Компактность
- Низкая цена
- Надежность
Минусы:
- Нет подсветки
- Иногда греется при работе
Цена: от 2 500 рублей.
Einhell TE-HD 18 Li 0
Устройство можно приобрести в наборе с аккумулятором и зарядкой или без них.
В первом случае возможно придется переплатить. Если взять аккумулятор на 4 А*ч, то стабильная работа в течении всего дня будет обеспечена. При этом батарея заряжается примерно за полчаса. Энергия удара небольшая: всего 1.2 Дж. Но ее хватает для высверливания небольших отверстий в бетоне.
Плюсы:
- Приятный внешний вид
- Эргономичность
- Низкая цена
- Аккумулятор заряжается быстро
- Хорошо распределен вес
Минусы:
- Нет батареи в комплекте
- Греется при работе
Цена: от 5 000 рублей.

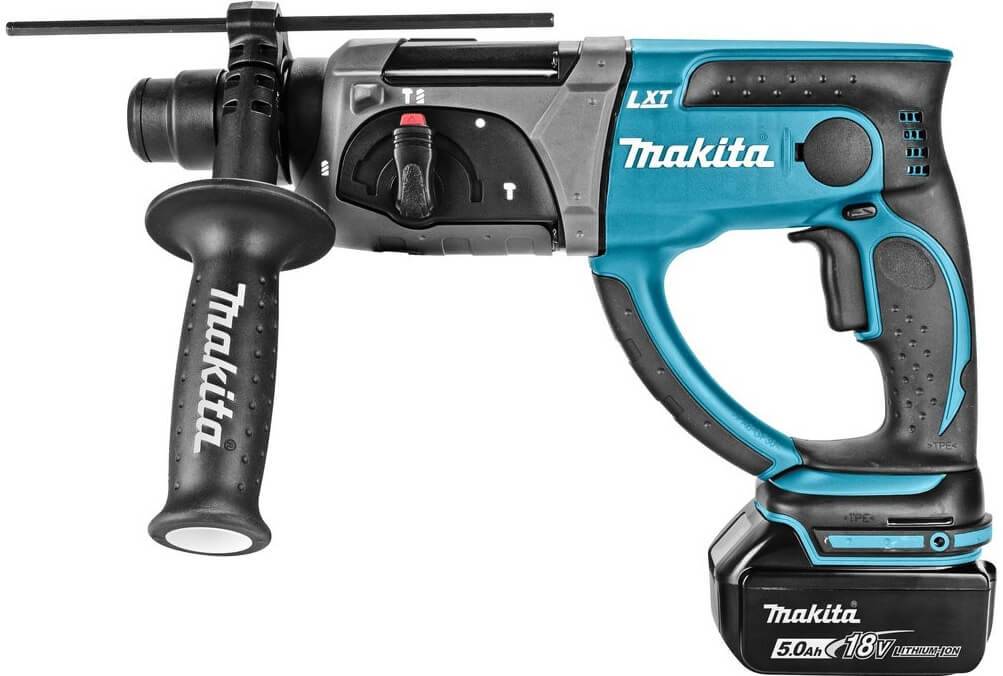

Makita DHR202Z 0
Удобный бытовой аппарат со светодиодной подсветкой рабочей зоны.
Рисунок 19 Makita DHR202Z 0
Вес довольно ощутимый: 3.5 кг. Работать с устройством долгое время на весу окажется проблематичным. Мощность неплохая, энергия удара составляет 1.9 Дж. Без проблем сверлит отверстия в бетоне диаметром 20 мм. Имеется система экстренного торможения двигателя.
Плюсы:
- Работа от аккумулятора
- Кейс в комплекте
- Удобный глубиномер
- Функциональность
Минусы:
Поставляется без батареи и станции зарядки
Цена: от 7 000 рублей.

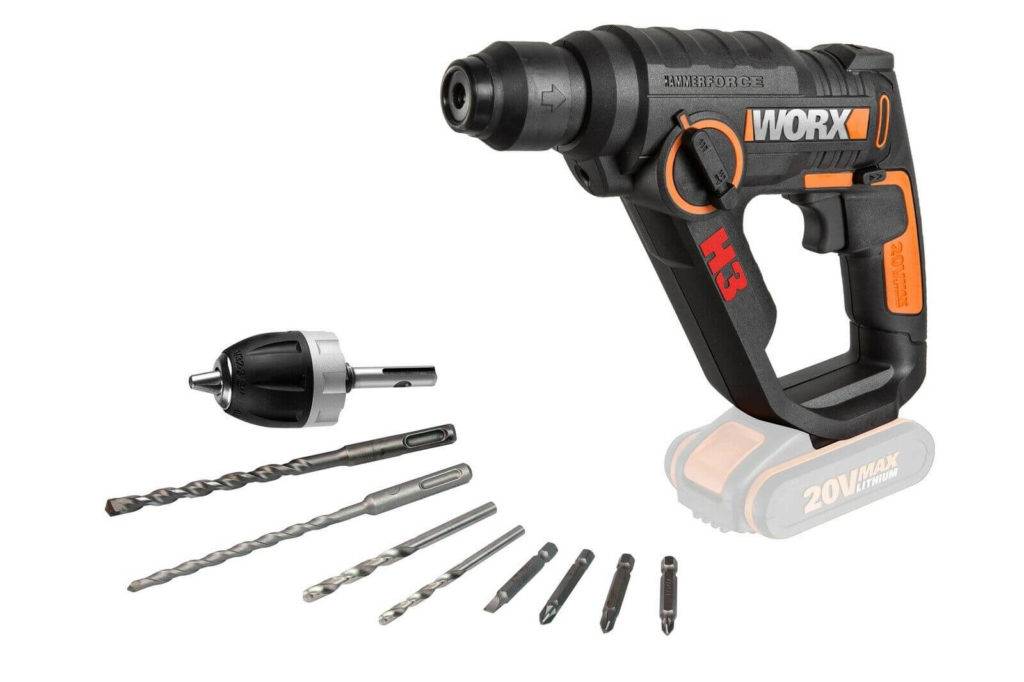

Worx WX390.9
Рисунок 20 Worx WX3909
Топ завершает многофункциональный инструмент, позволяющий сверлить отверстия в дереве, металле, бетоне и даже камне. Питается от аккумулятора с напряжением 20 В. В комплекте с моделью идут быстрозажимной патрон, два сверла и два бура, 4 бита. Аккумулятор и зарядное устройство приобретаются отдельно.
Плюсы:
- Автономность
- Эффектный дизайн
- Хорошая комплектация
Минусы:
Небольшая мощность
Цена: от 6 000 рублей.
Представленный обзор перфораторов показывает, что даже в бюджетном сегменте есть очень неплохие модели. Для домашнего использования их характеристик более чем достаточно.
Summary
Article Name
Рейтинг перфораторов 2019-2020
Description
Рейтинг недорогих перфораторов для дома 2019 — 2020. Рейтинг перфораторов по цена/качество. Рейтинг лучших перфораторов по надежности.
Author
Publisher Name
Википедия строительного инструмента
Publisher Logo
Правила безопасного использования инструмента
Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:
обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно
Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.
Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.
Подача жидкости в зону работы
Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура
Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет
В каких случаях могут мигать лампочки?
Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.
Механические неисправности перфоратора Bosch
При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.
Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.
Перфоратор перестает долбить, но сверлит
Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:
- износились резиновые кольца ударника, бойка, поршня;
- развалилась обойма подшипника качения;
- разрушился цилиндр, боек ствола ударного механизма;
- срезало шлицы муфты сцепления, установленной на промежуточном валу;
Перфоратор перестал сверлить, но долбит
Основные причины, при которых перфоратор долбит, но не сверлит, это:
- ослабела сила конической пружины, прижимающая муфту сцепления;
- стопорный ролик не фиксирует большую шестерню вала ствола;
- не держит механизм фиксации инструмента в стволе;
- Перфоратор не долбит и не сверлит.
Основными причинами, при которых перфоратор не долбит и не сверлит, являются:
- срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
- не работает электродвигатель перфоратора;
- нет питания на электродвигатель перфоратора.
Теперь обо всем по порядку
Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
Износ резиновых колец на ударнике, бойке, поршне.
Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.
Неисправность устраняется путем замены указанных резиновых колечек на новые.
При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.
Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26
Развалилась обойма подшипника качения (пьяный подшипник)
При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.
Устраняется путем полной замены подшипника качения.
Подшипник качения
Разрушились цилиндр, ударник, боек ствола ударно механизма
Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.
1 Нужно определится, какой перфаратор предпочтительнее
Первый электрический перфаратор возник в дальнем 1932 году. С той поры его конструкция фактически не преобразилась. Ключевыми компонентами и сейчас остаются: электрический двигатель, ударный механизм, редуктор и патрон. Время и прогресс лишь нарастило электронную мускулатуру, заодно заменив материал корпуса и механизмов.
Основная функция данного устройства – удар. По способу его выполнения могут быть электромагнитные и пневматические перфораторы. Биение у электро-магнитных выполняется 2-мя взаимодействующими работающими от электричества катушками. Возвратно-поступательное движение от катушек подается на сердечник, который со своей стороны действует на бур. В пневматических устройствах толчок появляется при возвратно-поступательном движении поршня в цилиндре. Бытовой перфаратор, в основном, снабжен механизмом пневматического удара.
По типу привода отличают подобные аппараты:
- электрические сетевые (работают от электросети);
- электрические аккумуляторные (работают от аккумулятора);
- пневматические (применяются в пожаро- и взрывоопасных работах);
- бензиновые (используются в строительстве дорог).
Самое большое распространение получил электрический сетевой вид с пневматическим механизмом, его называют еще бытовой перфаратор.
По количеству режимов отличают:
- однорежимные, есть только режим высверливания;
- двухрежимные, режим высверливания и режим высверливания с ударом;
- трехрежимные, имеют режим высверливания, высверливания с боем, режим долбления.
Как правильно пользоваться и ухаживать за перфоратором, чтобы часто не ремонтировать
Чтобы инструмент работал как можно дольше без поломок, нельзя во время эксплуатации на него сильно надавливать, нежелательно выполнять работу за один раз. Оснастку следует подбирать, исходя из особенностей перфоратора и вида будущей работы. Стараться не перегревать инструмент и избегать его механических повреждений.
Местом хранения для перфоратора должно быть помещение с низкой влажностью. Влага отрицательно сказывается на сроке службы, механизмы и детали, находящиеся внутри устройства, начнут ржаветь. А при включении электроинструмента в сеть из-за элементов, покрытых конденсатом, может случиться короткое замыкание.
Производители оснащают перфораторы специальными устройствами. Они не дают проникнуть внутрь мусору, пыли и влаги. Но полностью оградить инструмент от этого невозможно. С целью предотвращения непредвиденных поломок диагностику необходимо регулярно проводить.
