Квадратное сверло или как просверлить отверстие квадратной формы разными способами

Оборудование и приспособления для сверления

Для каждого из этапов разработан инструмент для сверления отверстий. На подготовительной стадии применяются следующие инструменты, позволяющие производить точную разметку места положения будущего отверстия. Для этого применяют: керн, специальный шаблон или кондуктор. Керн представляет собой хорошо заточенный стержень из прочной инструментальной стали. С его помощью наносят углубление на поверхности заготовки, в точке, где планируется произвести сверление. Попадая в это углубление, сверло не скользит по поверхности и производится точное сверление.

Для повышения производительности на предприятиях с массовым производством изготавливают специальные шаблоны. Они позволяют производить разметку мест будущих отверстий у однотипных заготовок. Специальные шаблоны применяют для высверливания на цилиндрических поверхностях. Их изготавливают из стальной полоски, согнутой под прямым углом. На одной из поверхностей сверлят небольшое отверстие, которое в дальнейшем позволит керном наносить отметку на цилиндрической поверхности.

Для получения повышенной точности разметки, соблюдения вертикального положения сверла и соблюдения заданного расстояния, между отверстиями применяется инструмент называемый кондуктором. Кроме этого его применяют при сверлении тонкостенных изделий, для которых не возможно сильное механическое воздействие (например, удар молотка по керну).

Кроме этих изделий применяют инструменты и приспособления позволяющие производить сверление дрелью при её жесткой фиксации. С этой целью применяю:

• направляющий фиксатор;
• удерживающая стойка;
• кондуктор для направления движения сверла.

Первые два приспособления изготавливаются под конкретную конструкцию электродрели. Кондуктор позволяет точно направлять сверло к месту будущего отверстия. Его успешно используют для размеров, не превышающих 20 миллиметров. Поэтому при изготовлении отверстий большого диаметра с помощью кондуктора производят предварительное рассверливание.

Все эти проблемы легко решаются при применении сверлильных или токарных станков. Сверлильные станки делятся на три категории:

• универсальные;
• специализированные;
• специальные.

Они классифицируются по следующим признакам:

• конструкцией стола;
• уровню автоматизации;
• количеству имеющихся шпинделей;
• степени точности;
• наличию дополнительных возможностей.

Первая категория станков позволяет решать практически весь спектр задач по производству отверстий. Серьёзным ограничением служит допустимое расстояние, на которое может двигаться патрон с закреплённым сверлом. Это обстоятельство не позволяет производить сверления на большую глубину. В этом случае применяют специализированные станки. Для повышения производительности труда и увеличении количества выпускаемых однотипных деталей конструируют специальные агрегаты. Они способны выполнять перечень необходимых операций с высокой точностью и скоростью.

По конструкции такие станки выпускаются с одним или несколькими шпинделями. Конструкция стола отличается многообразием: обычные, плавающие, подъёмные и другие. Уровень автоматизации определяется способом выполнения операций сверления. Самыми простыми станками являются ручные и механические. Более совершенными являются автоматические и станки с числовым программным управлением.

Кроме сверлильных станков для решения этих задач используют различные токарные станки.

На токарных станка можно выполнять весь перечень операций связанных с получением отверстий: непосредственно само сверление, рассверливание с последующим развёртыванием или зенкованием.

Конструктивные особенности и принцип работы квадратных сверл

Для сверления квадратных отверстий применяется специальная насадка для дрели. Эта насадка называется сверлом Уаттса, которая имеет форму треугольника. Главная особенность этой насадки в том, что наконечник в виде треугольника Рёло (назван в честь основателя) имеет область пересечения трех равных кругов.

Именно за счет специальной треугольной формы наконечника фрезы получается квадратная форма проема в поверхности обрабатываемого материала. Принцип получения такой формы отверстия посредством применения треугольного сверла заключается в следующем:

1. Центр треугольника движется по своей траектории, повторяя при этом движения
2. Получить такую траекторию удается за счет эллипсоидных дуг в центральной части сверла
3. Грани треугольника будут перемещаться по аналогичной траектории, повторяя форму квадрата со скругленными гранями

На основании треугольника Рёло была изготовлена специальная насадка, посредством которой можно просверлить круглое отверстие с закругленными углами. Центральные эллипсоидные дуги треугольника — это есть ось, которая не остается на месте, как в случае с обычным круглым сверлом, а перемещается по соответствующей траектории. Главный недостаток применения таких насадок заключается в том, что получаемое отверстие в виде квадрата имеет закругленные углы. Конструкция сверла Уаттса, в основе которого лежит треугольник Рёло, представлена на фото ниже.

Высверливание проема осуществляется посредством трех боковых частей, которые имеют заточку. Когда сверло начинает двигаться, центральная часть осуществляет вращательное действие, а боковые грани повторяют качательные движения.

Насадка состоит из хвостовой и рабочей части.

Хвостовик предназначен для закрепления насадки в патроне инструмента, а рабочая часть осуществляет основную работу — высверливает квадратный проем. Рабочая часть состоит из головки (она же называется долотом) и спирали, как на обычном сверле.Конструктивным элементом сверла также является держатель, который представляет собой оправку. В этой оправке перемещается сверло, тем самым исключая его хаотичное движение. Оправка имеет отверстие, через которое происходит удаление стружки.

Рабочая часть имеет специальные канавки, предназначенные для отвода стружки из зоны реза. Эти канавки также снижают нагрузку на патрон, тем самым повышая эффективность реза, и уменьшая величину инерции. Принцип работы квадратного сверла показан на видео.

Это интересно!В отличие от обычных сверл, квадратные насадки испытывают большие нагрузки, поэтому они имеют меньший срок службы. Для увеличения эксплуатационного ресурса рекомендуется при сверлении пользоваться специальными жидкостями. Эти жидкости не только обеспечивают охлаждение, но еще и снижают величину трения, тем самым исключая быстрое притупление граней сверла Уаттса.

О сверле Уаттса и треугольнике Рёло

Для того чтобы понять, как работает сверло Уаттса, нужно выполнить небольшой экскурс в геометрию. Еще в 15 веке математиков заинтересовали интересные свойства плоских фигур с равной толщиной. Наиболее известной такой фигурой является окружность. Другой простой фигурой из данного ряда является скругленный треугольник.

Данная фигура получается так. За основу берется равносторонний треугольник. Затем из каждой вершины треугольника прочерчивается окружность радиусом равным стороне треугольника. В итоге получится новая фигура с дугообразными сторонами (сморите рисунок ниже).

Немного позже ученый Л

Эйлер обратил внимание на интересную траекторию вращения скругленного треугольника. Затем инженер Рело увидел, что при определенном способе вращения фигуры, траектория ее вершин описывает форму очень близкую квадрату

Для этого необходимо производить вращение с некоторым эксцентриситетом

При таком движении лишь во внутренних углах полученного квадрата образуются незначительные скругления. Такой треугольник сегодня известен под названием треугольник Рело

Для этого необходимо производить вращение с некоторым эксцентриситетом. При таком движении лишь во внутренних углах полученного квадрата образуются незначительные скругления. Такой треугольник сегодня известен под названием треугольник Рело.

В начале 20 века английский ученый Уаттс смог изобрести и запатентовать техническое решение, которое бы обеспечило такое движение металлорежущего инструмента, чтобы в итоге в обрабатываемой детали получилось квадратное отверстие. Получившийся в итого инструмент стал носить название сверло Уаттса.

Немного истории с геометрией

Ещё в XV веке легендарный Леонардо да Винчи, изучая свойства геометрических фигур, обратил внимание на так называемые геометрические объекты с равной толщиной. Таких фигур имеется бесконечное множество, но простейшей – помимо окружности — является скруглённый треугольник, который может быть образован следующим образом. Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны

Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника

Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны. Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника.

Практическую пользу из этого факта извлёк Л. Эйлер, который три века спустя продемонстрировал вращение такого скруглённого треугольника: вначале вокруг собственной оси, а затем – с некоторым эксцентриситетом, благо карданный механизм науке и технике того времени был уже известен.

Ещё дальше в практическом использовании данной фигуры пошёл немецкий инженер Ф

Рело, который обратил внимание на то, что траектория углов движущегося треугольника при определённых способах его вращения весьма близка к квадрату. Лишь непосредственно в углах квадрата внешняя поверхность описывает дугу, впрочем, небольшого радиуса. В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет

В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет.

Пройдёт ещё несколько десятков лет, и англичанин Г. Уаттс придумает приспособление, которым можно обеспечить гарантированную квадратную траекторию для металлорежущего инструмента. Техническое решение для сверла Уаттса было запатентовано в 1916 году, а через год началось серийное производство таких инструментов.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:

• Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
• Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
• Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Шаг 3: Закрепляем держатель втулки

После того, как вы сняли старый патрон, начинайте устанавливать оборудование из набора.

Сначала нужно установить другой патрон, из набора.

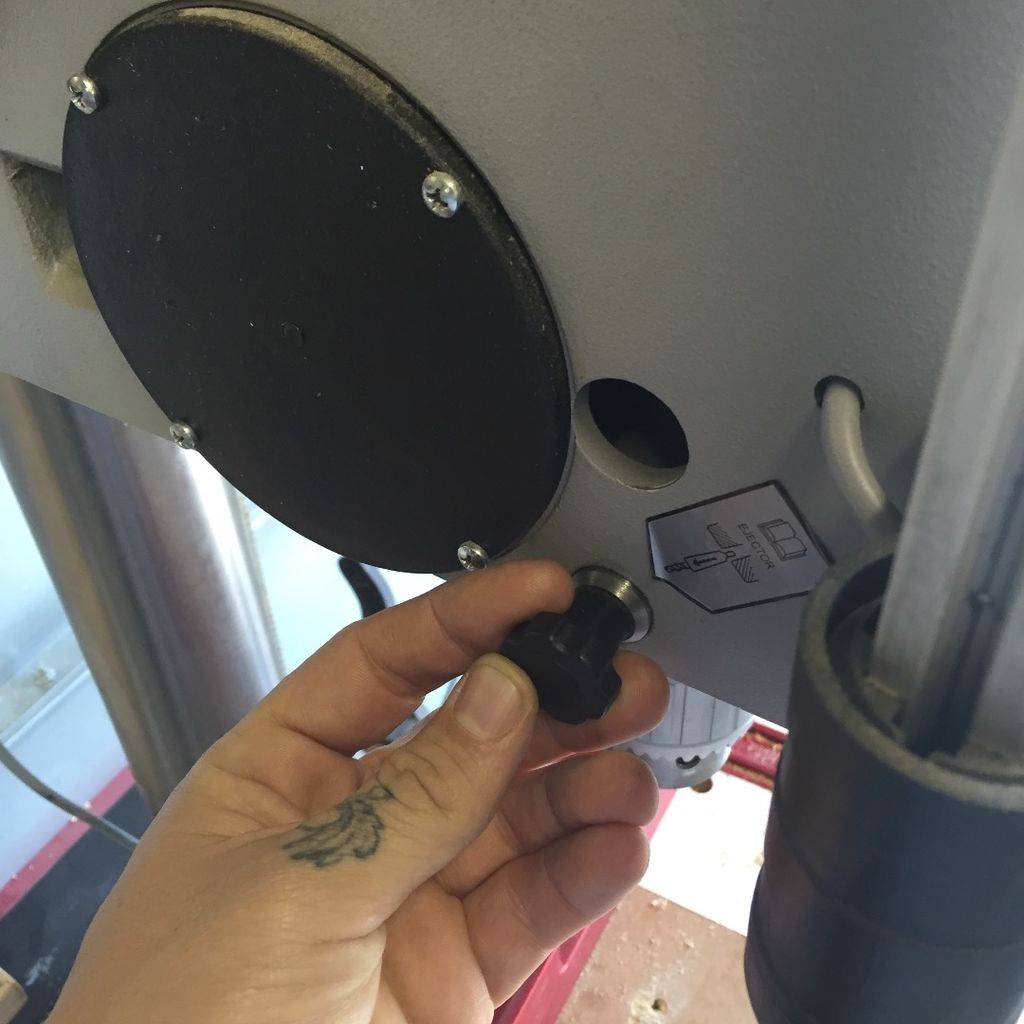

1. Вернув головку эжектора в утопленную позицию, плавным движением надавите патроном вверх, чтобы конус зафиксировало в шпиндельной бабке. Для этого вставьте конус в отверстие и крутите до тех пор, пока не почувствуете, как ход стал туже. Если патрон выпадет, когда вы уберете руку, повторите это действие еще раз.
2. Когда патрон с конусом встанет на место, ударьте по нему один раз молотком. Когда этот шаг будет завершен, патрон должен работать без малейшего постороннего движения. Закрепляем держатель втулки.

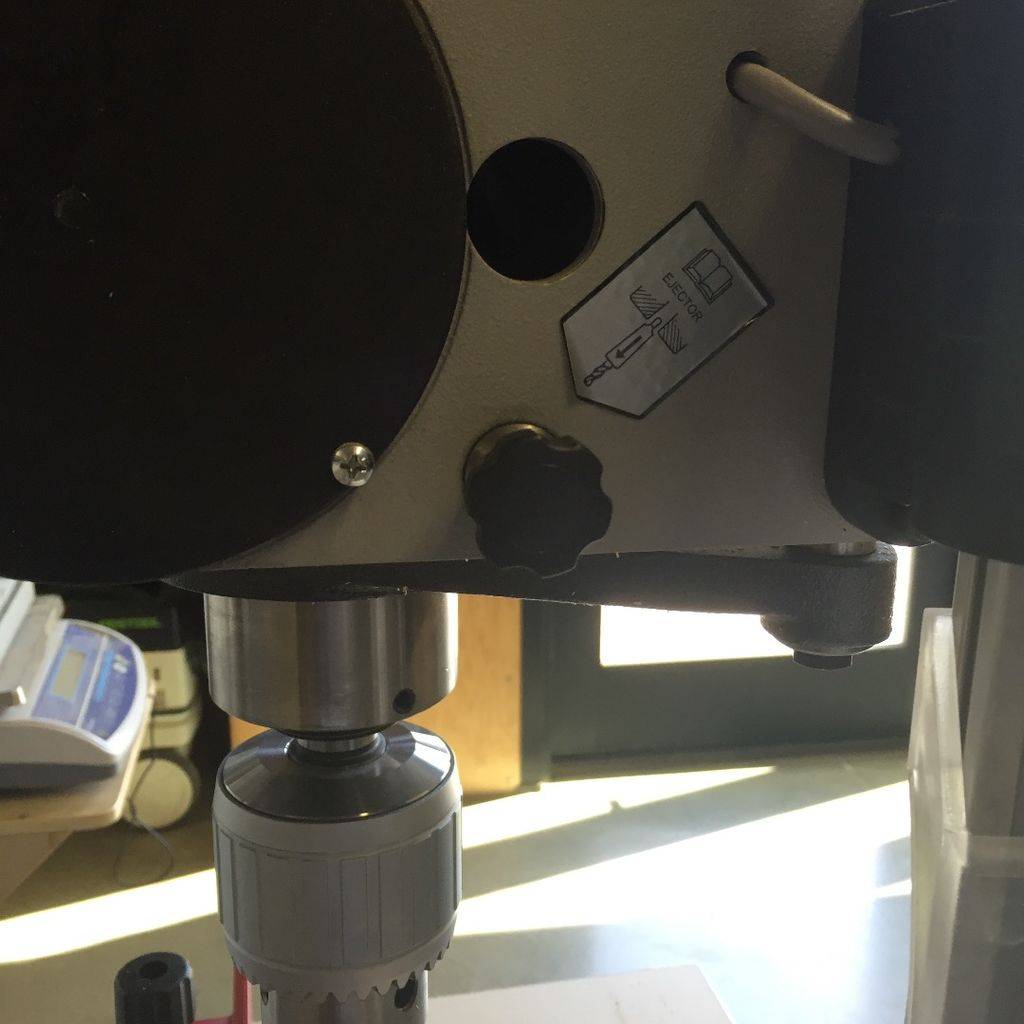

3. После того, как установите новый патрон, просто наденьте на него держатель втулки и затяните верхнюю ручку. Когда вы выполните этот пункт, отметьте на какой высоте бабки шпинделя крепится держатель. Если закрепить его слишком высоко, то вы просто не сможете вставить сверло в патрон.

Шаг 2: Снимаем родной патрон

Приступайте к монтажу деталей на сверлильный станок.

Сначала снимите родной патрон со станка. Его диаметр больше, чем диаметр отверстия в держателе втулки, поэтому его нужно снять. В набор входит патрон меньшего диаметра, чем родной, поэтому его мы и будем использовать.

Теперь следуйте следующей инструкции:

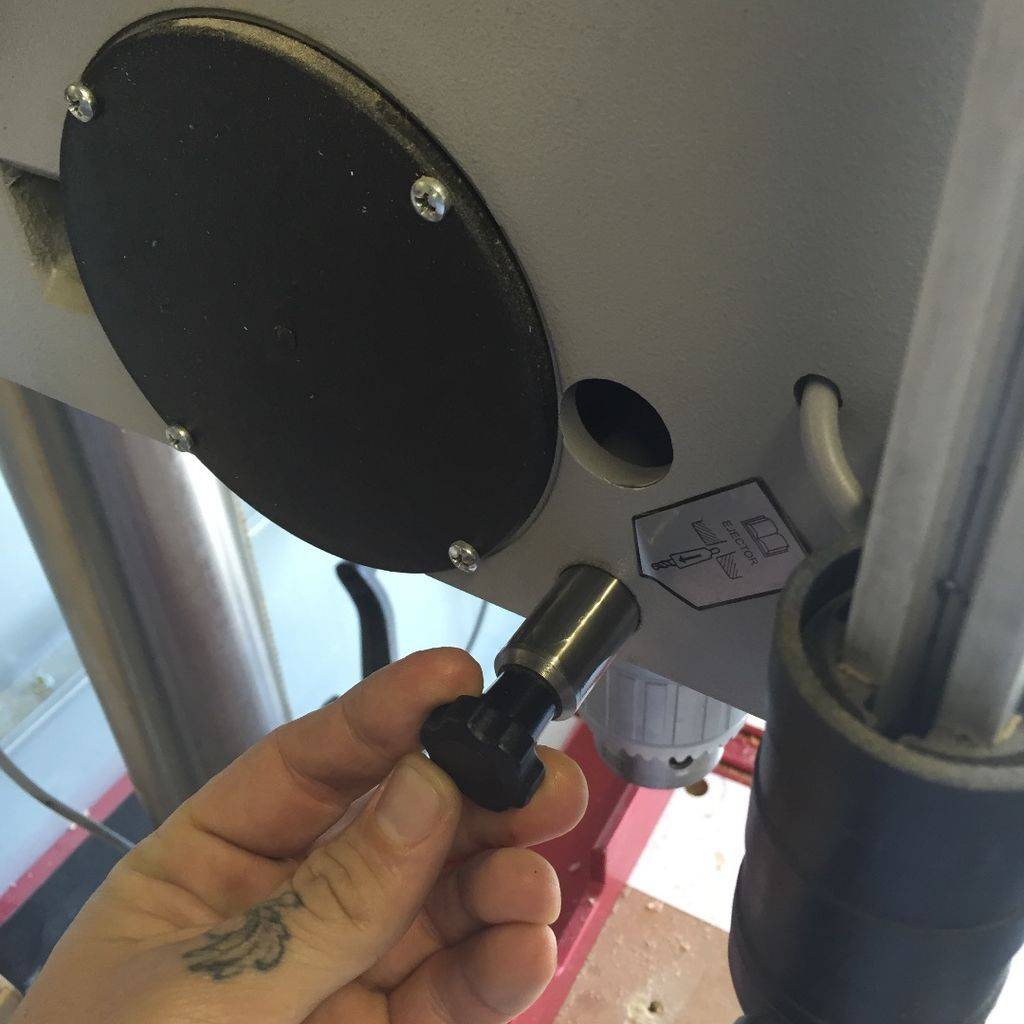

1. Вытяните головку эжектора (у большинства моделей сверлильных станков отсутствует).
2. Вытянув головку до упора, возьмитесь рукой за патрон, чтобы он не выпал сам.
3. Одной рукой держа патрон, другой возьмитесь за рукоятку подачи шпинделя и немного поверните вниз.
4. Теперь с небольшим усилием поднимите ручку вверх. Она ударит по конусу патрона и тот выскочит из шпинделя.

На словах описание выглядит запутанным, но на практике все довольно просто и понятно.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Это интересно: Сверла по металлу — виды, особенности, классы точности, выбор

Сверление квадратных отверстий — сверло Уаттса и принцип треугольника Рёло

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях.

Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло.

Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным.

Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории.

Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами.

Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

• Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
• Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
• Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
• Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
• Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
• Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Как сделать квадратное отверстие в дереве

Сверло по дереву — это инструмент, который в домашних условиях постоянно находится в применении. Каждый его вид имеет свои характеристики.

Подбор ведется в зависимости от твердости обрабатываемого материала и параметров будущего отверстия

Обращается внимание на отсутствие изъянов, которые могут присутствовать у сверлильного элемента

На поверхности не должно быть царапин, вмятин или зазубрин. Наличие таких дефектов скажется на качестве итоговой работы.

Разновидности сверл по дереву

В зависимости от конструктивных особенностей виды сверл по дереву делят на несколько категорий. Классификация выглядит следующим образом:

• спиральные;
• винтовые;
• перьевые;
• сверла Форстнера;
• коронки;
• фрезерные;
• пробочные;
• комбинированные;
• зенкера.

Подбор их ведется в зависимости от толщины обрабатываемого материала, диаметра и глубины отверстия, типа хвостовика в инструменте.

Обращается внимание на цвет бура, который меняется при разных технологиях термической обработки:

• Черный. В целях повышения прочности, применялась обработка паром.
• Желто-золотой. Проводилась обработка в целях снятия с металла поверхностных напряжений.
• Ярко-золотой. При помощи термической обработки произошло насыщение поверхностного слоя нитридом титана.
• Серый. Напыление поверхности не проводилось.

Спиральные приспособления

Спиральные сверла чаще других видов используются в домашних условиях. Инструмент характеризуется низкой ценой и широким спектром диаметров — от 3 до 16 мм.

На конце располагается острие.

В процессе работы оно придает ему устойчивость, исключает возможность соскальзывания и намечает точку в момент начала сверления.

Сверху могут устанавливаться наконечники: конусный или специальные подрезатели. Степень эффективности у них одинаковая, но разная величина воспринимаемой нагрузки.

Подрезатели передают значительное напряжение на инструмент, но отверстия получаются с высокой степенью точности, в то время как коническая головка обеспечивает хороший вход бура в дерево, без ухода сверла в сторону.

Винтовые (шнековые)

Другое название этого типа — шнековое сверло. Благодаря тому, что рабочий участок напоминает шнек, идет хорошее удаление отходов. Достоинства:

Сверло по дереву длинное. Максимальный размер составляет 600 мм, хотя наиболее применяемый — 450 мм. Обеспечивается сверление отверстий в толстых материалах с высоким качеством работы. Устанавливаются длинные буры на электрические дрели и включается режим малых оборотов

Важно помнить, что чем меньше у сверла диаметр, тем оно должно быть короче. Зная, какой будет установлен бур, выбирается соответствующий режим работы.
Диапазон размерного ряда диаметров составляет от 3 мм до 52 мм.

Как еще можно выполнить квадратное отверстие

Многие люди задаются вопросом, какими методами можно просверлить квадратное отверстие, если дрель Ватта недоступна. На производстве тонкие металлические стенки пробиваются, а более толстые детали отливаются, свариваются или сверлятся с помощью технологии лазерного или электрического сверления. Кроме того, через торговую сеть можно приобрести специальные комплекты перфораторов, предназначенные для изготовления квадратных отверстий размером до 70х70 мм. Набор состоит из следующих частей

• пунш,
• the,
• ограничитель хода,
• направляющее кольцо,
• держатель пуансона.

Очень простой и неэффективный метод — просверлить отверстие сверлом, диаметр которого соответствует стороне квадрата, а затем выровнять его с помощью шлифовальных машинок и напильников. Для листового металла небольшой толщины можно изготовить квадрат следующим образом: Возьмите сверло небольшого диаметра и просверлите квадрат сначала по углам, а затем на определенном расстоянии по окружности. Затем вам останется только вынуть деталь, зачистить ее и при необходимости отшлифовать. Однако такие отверстия могут быть выполнены, если нет требований к шероховатости и точности параметров поверхности.

В видеоролике наглядно показано, как просверлить круглое отверстие в квадратном отверстии с помощью дрели Watts:

Мы просим тех, кто работал с этим буром, поделиться своим опытом в разделе комментариев к тексту и сообщить нам, какое оборудование или инструмент использовался и какие тонкости были учтены при его эксплуатации.

Особенности фрезерования шпоночных пазов

Шпоночные пазы на валах подразделяют на сквозные, открытые, закрытые и полузакрытые. Они могут быть призматическими, сегментными, клиновыми и др. (соответственно сечениям шпонок). Заготовки валов удобно закреплять на столе станка в призмах. Для коротких заготовок достаточно одной призмы. При большой длине вала заготовку устанавливают на двух призмах. Правильность расположения призмы на столе станка обеспечивается с помощью шипа в основании призмы, входящего в паз стола (рис. 5.24).

Шпоночные пазы фрезеруют пазовыми дисковыми фрезами, пазовыми затылованными (ГОСТ 8543—71), шпоночными (ГОСТ 9140-78) и насадными фрезами. Пазовая или шпоночная фреза должна быть установлена в диаметральной плоскости заготовки.

Фрезерование открытых шпоночных пазов с выходом канавки по окружности, радиус которой равен радиусу фрезы, производят дисковыми фрезами. Пазы, в которых не допускается выход канавки по радиусу окружности, фрезеруют концевыми или шпоночными фрезами.

Гнезда под сегментные шпонки фрезеруют хвостовыми и насадными фрезами на горизонтально- и вертикально-фрезерных станках. Направление движения подачи — только к центру вала (рис. 5.25, а).

Для получения точных по ширине пазов обработку ведут на специальных шпоночно-фрезерных станках с маятниковой подачей (рис. 5.25, б). При этом способе фреза врезается на 0,2. 0,4 мм и фрезерует паз по всей длине, затем опять врезается на ту же глубину и фрезерует паз на всю длину, но в другом направлении.

Для фрезерования шпоночных пазов рекомендуется применять шпоночные фрезы с S_= 0,02. 0,04 мм/зуб при скорости резания v = 15. 20 м/мин; дисковые пазовые фрезы с S_ = 0,03. 0,06 мм/зуб при скорости резания v = 25. 40 м/мин.

Операцией, аналогичной фрезерованию пазов, является фрезерование канавок

на заготовках режущих инструментов. Канавки могут быть расположены на цилиндрической, конической или торцовой части заготовок. В качестве инструмента для обработки канавок применяют одноугловые или двухугловые фрезы.

При фрезеровании угловых канавок на цилиндрической части режущего инструмента с передним углом γ= 0° одноугловыми фрезами вершины зубьев фрез должны проходить через диаметральную плоскость заготовки. Установку фрезы производят с помощью угольника (рис. 5.26, а) по центру вставленного в коническое отверстие шпинделя так, чтобы вершины зубьев фрез и центра совместились, а затем перемещают заготовку в поперечном направлении на величину, равную половине ее диаметра, или по проведенной на торце или цилиндрической поверхности заготовки риске, проходящей через ее диаметральную плоскость (рис. 5.26, б).

Читать также: Почему мерцает лампочка при выключенном выключателе

При обработке угловых канавок с заданным положительным значением переднего угла γ торцовая поверхность одноугловой фрезы должна находиться от диаметральной плоскости на некотором расстоянии х (рис. 5.26, в), которое можно определить по формуле

где D — диаметр заготовки, мм; γ — передний угол,°.

Вершины зубьев двухугловой фрезы при настройке на обработку угловых канавок следует установить в диаметральной плоскости с помощью одного из рассмотренных выше способов, а затем — сместить заготовку относительно фрезы на величину х (рис. 5.26, г), которая зависит от диаметра заготовки D, глубины профиля канавки h, угла рабочей фрезы 8 и переднего угла фрезы γ:

x = D/(2sin(γ+δ) – hsinδ/cosγ).

При γ= 0° x = (D/2 – /0)sinδ.

Заготовка может быть установлена и закреплена одним из следующих способов: в центрах делительной головки и задней бабки или в центрах на оправке.

Угловые фрезы также используют при фрезеровании угловых канавок на конической поверхности. Устанавливают фрезы относительно диаметральной плоскости заготовки так же, как и при фрезеровании угловых канавок на цилиндрической поверхности.

Заготовка при фрезеровании угловых канавок на конической поверхности может быть закреплена в трехкулачковом патроне, на концевой оправке, вставленной в коническое отверстие шпинделя делительной головки или в центры делительной головки и задней бабки. Последний из перечисленных способов установки заготовки используют при небольшом угле конусности.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

• Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
• Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
• Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
• Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
• Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
• Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Читать также: Фонари для цветомузыки своими руками

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

В некоторых случаях необходимо получить отверстия в форме квадрата. Обычные способы малопроизводительны и тяжелы. Самый примитивный из них сводится к предварительному высверливанию отверстия диаметром, равным вписанной в квадрат окружности, и постепенному его продалбливанию. Потребуется инструмент, который сможет работать без вращения инструментальной головки, а также специальный переходник. Проще воспользоваться так называемым «квадратным» сверлом (сверлом Уаттса), или, точнее, фрезой.
