Рычажная лебёдка. Пробуем вытащить автомобиль

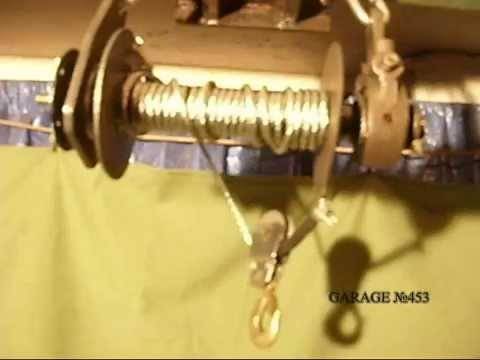

Самодельная лебёдка из тормозной трещотки автомобиля

Лебедка переносная, основание сварено из 42 трубы, в основном использую лебёдку для снятия двигателя с автомобиля.

Лебедка сделана из тормозной трещотки от автомобиля ЗИЛ, и вала со шлицами. Сбоку установлен поддерживающий ролик, он выполняет пассивную функцию, поддерживает конец троса. С обратной стороны, стоит барабан для намотки троса.

Очень удобно крутить лебедку перфоратором. У него обороты регулируются и есть переключатель на правое вращение и обратно, можно поднимать и опускать лебедку, а червячная передача не дает лебедке самопроизвольно раскручиваться.

На стойке установлена металлическая полоса с отверстиями, что позволяет передвигать ролик относительно центра.

Также сделан дополнительный ролик, что бы тросик не мешался под лебедкой.

Трос протянут в два ряда, проходит через верхний ролик и через два больших ролика.

Нижний ролик с крючком делит усилие на лебедке и тросу в два раза меньше.

А вот и сама тормозная трещотка.

Для лебёдки используется трос толщиной 4 мм.

Комментарий специалиста

Денис Загарин, руководитель Центра испытаний НАМИ

Денис Загарин, руководитель Центра испытаний НАМИ

Стандарты и требования для проушин как у нас, так и в рамках Женевского соглашения 1958 года отсутствуют. Имеются требования только к сцепным устройствам, описанные в Правиле № 55. Соответственно, прочность и удобство пользования буксировочными проушинами отданы на откуп автопроизводителям

Но обратите внимание на название. Буксировка — это перемещение автомобиля тягачом, причем масса буксируемого не должна превышать массу тягача

Вдобавок перемещение в нормальных условиях, то есть на дорогах с соответствующим покрытием и соответствующей категории. Безусловно, автопроизводитель закладывает определенный запас прочности, в том числе достаточный для вытаскивания слегка застрявших автомобилей. Но не севших на брюхо или утонувших в болоте.

Счастливого пути по любым дорогам!

Тест самых популярных ручных лебедок

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

• автоматизированная конструкция с гидроцилиндрами;
• комбинированная, с гидроцилиндрами и лебедками ручного управления.

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Виды автомобильных лебёдок

В зависимости от конструкции привода лебёдки для внедорожников бывают:

• Ручные.
• Электрические.
• Механические.
• Гидравлические.

Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбор неоднозначен. Ориентироваться нужно на самые частые ситуации, которые могут случиться с машиной. Конечно, и от её конструкции тоже многое зависит.

Также надо учитывать полную массу автомобиля, притом полностью снаряжённого, чтобы приобрести лебёдку достаточно мощную для этого груза. Если она окажется слабой, то будет просто бесполезной в экстремальной ситуации, так как не сможет сдвинуть машину с места. Тяговое усилие лебёдки должно в 2.5 раза превышать массу автомобиля, тогда она легко справится с задачей без необходимости выгружать вещи.

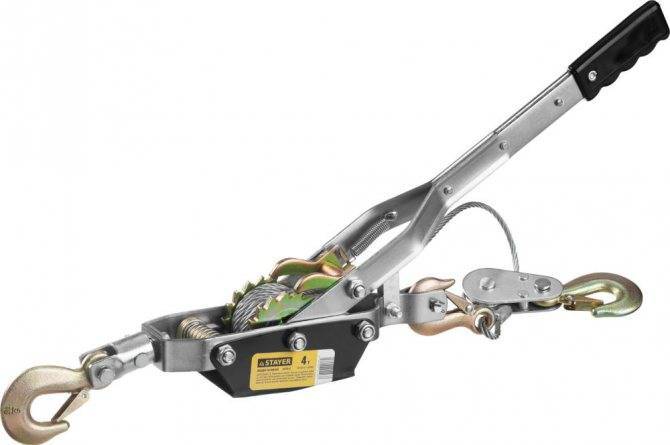

Stayer Maxpull 4310-4

Так как выбрать лебёдку для внедорожника не так просто, рассмотрим все эти типы подробнее, а затем приведём лучшие модели, которые хорошо себя зарекомендовали на практике.

Ручные механизмы

Это самые простые и дешёвые устройства. В действие они приводятся вручную, для этого приходится вращать рукоятку или двигать рычаг. По конструкции они бывают рычажные, барабанные и червячные.

Ручные лебёдки для внедорожников подходят далеко не все, так как развиваемая ими тяга обычно небольшая. Их можно использовать на лёгких автомобилях массой до 1-2 тонн, а джипы гораздо тяжелее. Но встречаются и довольно мощные конструкции, с тягой в 4-5 тонн.

Электрические устройства

Электрические лебёдки для внедорожников подходят гораздо лучше, и они самые популярные. Питаются такие устройства от бортовой электросети – от аккумулятора. Использовать их очень просто, а запускаются они нажатием кнопки. Стоимость их вполне приемлема, а установка и подключение не вызывает проблем.

Такие автомобильные лебёдки развивают достаточно большое усилие и некоторые модели могут вытащить машину весом до 6 тонн. Но нужно иметь очень хороший и ёмкий аккумулятор, так как завести для подзарядки застрявший в грязи автомобиль не всегда возможно.

Механические приспособления

В отличие от ручных вариантов, механические лебёдки для внедорожников приводятся в движение не вручную, а двигателем, с помощью специального вала, подключаемого при необходимости.

Выбор такой лебёдки может ограничиваться конструкцией машины – далеко не все имеют возможность подключения дополнительного вала. Из преимуществ – довольно большая мощность, которой хватит, чтобы выдернуть машину из любых неприятностей. Но для этого нужно завести двигатель, что не всегда возможно, и это основной недостаток такой конструкции.

Гидравлические устройства

В устройствах такого типа барабан с тросом приводится в движение от гидравлической системы. Обычно они подключаются к гидроусилителю руля. Развиваемое усилие вполне достаточное и работают они бесшумно и плавно, но имеют множество недостатков:

• Стоимость больше, чем у других вариантов из-за сложности конструкции.
• Двигатель должен быть запущен.
• При повороте руля могут вести себя нестабильно, так как давление от гидроусилителя меняется.

Подобрать гидравлическую лебёдку для своего внедорожника может быть сложно, так как нужно учитывать возможности подключения. Между тем, особых преимуществ перед другими конструкциями у гидравлических лебёдок нет.

Гидравлическая лебёдка Runva 10000 LBS

Испытываем

Примерная цена 1200 ₽Заявленное усилие 1000 кгХод не указано

Рычажная лебедка полиспастного типа. Масса — около 2,3 кг. Измеренный ход — 1,9 м (с полиспастом — вдвое ниже). Трос диаметром 4 мм порвался. Барабан тоже помялся. Оценка «Плохо».

Примерная цена 1100 ₽Заявленное усилие 0,75 / 1,5 тХод 2,2 м

Рычажная лебедка. Масса — 2 кг. Полиспаста нет. Реальный ход — 2,1 м. Диаметр троса — 5 мм. В нашем экземпляре отсутствовала бобышка, крепящая трос в барабане. При испытаниях хилая ручка согнулась пополам. Оценка «Плохо».

Примерная цена 2000 ₽Заявленное усилие 0,8 тХод не указано

Лебедка барабанного типа. Масса — 2,7 кг. Ход — 6,7 м. Полиспаста нет. Диаметр троса — 5 мм. Тросоукладчика нет. Упомянутую в описании червячную передачу не нашли — выходит, нас обманули. Пользоваться не очень удобно, однако изделие сделано неплохо: во всяком случае, при испытаниях ничего не сломалось. Оценка «Удовлетворительно».

Примерная цена 2500 ₽Заявленное усилие 2 тХод не указано

Лебедка рычажная с полиспасом. Масса — около 2,8 кг. Реальный ход — около 2,7 м (без полиспаста). Диаметр троса — 5 мм. Хороший тросоукладчик с пружинящими крылышками. Понравилась заделка крюков. Применены мощные стяжные болты М8, но гайки не законтрены. Оценка «Хорошо».

Примерная цена 1100 ₽Заявленное усилие 2 тХод 1,8 м

Лебедка рычажная с полиспастом. Масса — 2,1 кг. Реальный ход — 1,7 м. Трос — 4,5 мм. При испытаниях рукоятка деформировалась. Оценка «Плохо».

Примерная цена 3600 ₽Грузоподъемность (тяга / подъем) 4 / 1,65 тХод 2,8 м

Рычажная полиспастная лебедка. Масса — 5,4 кг. Реальный ход — 2,9 м. Трос — 6 мм. Корпусные детали из стали 4 мм — можно рекомендовать для кроссоверов. Полиспаст удобно отключается стандартным крюком. Замечаний нет. Оценка «Отлично».

Примерная цена 1100 ₽Грузоподъемность (тяга / подъем) 2 / 0,8 тХод 2,5 м

Рычажная полиспастная лебедка. Масса — 2,9 кг. Реальный ход — 2,1 м. Трос — 4,5 мм. Удобное переключение полиспаста. Корпусные детали — из трехмиллиметровой стали. Оценка «Хорошо».

Напоминаем, что результаты наших испытаний относятся к конкретным образцам изделий и не могут являться основанием для суждений о качестве продукции той или иной фирмы в целом.

Каждую лебедку мы нагружали согласно заявленному производителем усилию. Для этого определяли соотношение радиуса намотки троса на барабан и длины рабочей рукоятки. Во сколько раз рукоятка длиннее, во столько раз усилие на ней меньше приложенного к проушине автомобиля. Поэтому, чтобы создать нужное натяжение троса, мы тянули за рукоять лебедки с помощью тарированного динамометра.

Помимо этого, оценивали нюансы конструкции: диаметр и длину троса, наличие полиспаста, толщину металла, качество заделки троса.

Область применения лебедки

Весь перечисленный спектра лебёдок имеет свое назначение. Условно, назначение можно разделить на следующие категории:

1. Строительство. Эта категория является самой обширной. Именно в строительстве, будь это частное или капитальное возведение домов, всегда есть необходимость подъема тяжелых грузов. Грузы бывают настолько сложными и габаритными, что вручную их не поднять.

При этом чтобы исключить аварийную ситуацию, снизить количество рабочей силы, используют лебёдки. Это могут быть лебёдки ручного типа и с электрическим двигателем. Они монтируются, в зависимости от сложности груза, либо к плитам перекрытия, либо к стропильной системе вашего дома.

Применение лебёдки в строительстве

2. Эвакуация. Эвакуационная лебёдка представляет собой ручной, малогабаритный, или рычажный механизм. За счёт малых габаритов она легко помещается в багажник любого автомобиля. С ней просто работать, поскольку принцип ее действия максимально удобен для понимания каждого.

Лебедка автомобильная потребуется для эвакуации из труднодоступных мест, когда помощи ждать неоткуда. Автомобильные лебедки могут быть электрические, гидравлические ручные. Гидравлические и электрические механизмы, вполне подойдут для работы со сложными и тяжелыми предметами. С их помощью можно даже доставать предметы, находящиеся в водоемах.

3. На складах и в ангарах. Здесь используются стационарные лебёдки, также полноценные подъёмные механизмы, установленные на шоссе. С их помощью удобно поднимать грузы более 100 килограмм, задействуя минимум рабочей силы. Такие механизм обязательно предусматривают пульт управления, с которого ведется непосредственная работа над грузом. В работе должен быть предусмотрен стропальщик, который выполнит закрепление груза к подъемному механизму.

4. В шахтах. Это специфические механизмы с узкой направленностью. Их отличает ряд конструктивных особенностей, поскольку в конструкции встречается электрический и пневматический двигатель, рабочие механизмы тормозной системы, барабаны холостого хода, а также транспортировочные узлы.

В зависимости от глубины, на которой задействуется эта лебёдка, шахтный механизм может иметь соответствующее сечение кабеля, быть представлен нужной мощностью двигателя и другими характеристиками. Основная задача это транспортировать горную массу на поверхность для дальнейшей переработки, выполнять эвакуацию, а также поднимать на поверхность ремонтное оборудование.

На что обратить внимание

Но конструкция – это еще не все, есть несколько моментов, которые обязательно должны учитываться при покупке.

• Трос или ремень. Что предпочесть должен решить сам автолюбитель. Трос практичнее и долговечней, но требует аккуратной укладки. Ремень служит меньше, но ведь и лебёдка используется нечасто.
• Размер троса. Чем он длинней, тем удобнее пользоваться. Но в продаже редко можно встретить лебедку с тросом более 5-ти метров.
• Диаметр троса. Не всегда чем толще, тем лучше. Шести миллиметров вполне достаточно чтобы вытащить легковой автомобиль, а влезет его на барабан больше чем 8-ми мм.
• Тяговое усилие. Продавцы часто говорят, что вполне достаточно, если этот показатель составляет 500 кг. На практике это не так и отзывы владельцев это подтверждают. Все зависит от того, насколько прочно «засела» машина и угла под которым прикладывается сила. Поэтому тяговое усилие лебедки должно быть не меньше 1000 кг.

На что обратить внимание

Но конструкция – это еще не все, есть несколько моментов, которые обязательно должны учитываться при покупке.

• Трос или ремень. Что предпочесть должен решить сам автолюбитель. Трос практичнее и долговечней, но требует аккуратной укладки. Ремень служит меньше, но ведь и лебёдка используется нечасто.
• Размер троса. Чем он длинней, тем удобнее пользоваться. Но в продаже редко можно встретить лебедку с тросом более 5-ти метров.
• Диаметр троса. Не всегда чем толще, тем лучше. Шести миллиметров вполне достаточно чтобы вытащить легковой автомобиль, а влезет его на барабан больше чем 8-ми мм.
• Тяговое усилие. Продавцы часто говорят, что вполне достаточно, если этот показатель составляет 500 кг. На практике это не так и отзывы владельцев это подтверждают. Все зависит от того, насколько прочно «засела» машина и угла под которым прикладывается сила. Поэтому тяговое усилие лебедки должно быть не меньше 1000 кг.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Что лучше: стальной трос или строп-лента?

Выбрать между строп-лентой или тросом можно только исходя из личных предпочтений.

Синтетический ремень менее надежный, так как уже после нескольких эксплуатаций в лебедочном механизме он заметно изнашивается, часто закусывается.

Но его малый вес и практичность – заметное преимущество.

Одновременно с этим стальной трос сложнее укладывать, с ним не так удобно работать, а что касается массы, то варианты диаметром 13,5 мм длиной 20 м весят около 30 кг.

Лебедку, которой планируется работать часто, лучше снарядить тросом, в то время как при снаряжении «на всякий случай» удобнее заправить строп-ленту.

Самодельные лебедки

Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео — как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

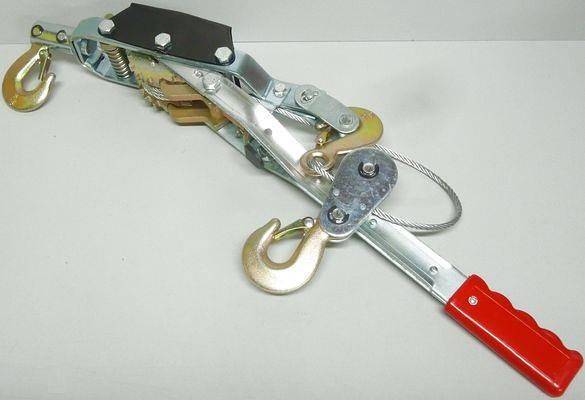

Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Самодельный подъемный кран

Для ремонтных работ по двигателю авто, понадобилось подъёмное приспособление, умелец из Новосибирска решил сделать самодельный подъемный кран своими руками.

На фото показана конструкция самоделки.

Основание сварено из швеллера 60 мм и квадратной трубы 50 мм, дополнительно использованы обрезки для усиления конструкции.

Швеллер сварен под углом, на который отклоняется назад вертикальная колонна.

Стойка вертикаль и стрела из квадратной трубы 50 мм.

Ноги и вылет стрелы сделаны из 40 мм квадратной трубы. Насверлил отверстий под вертикальную стойку, ноги, и стрелы на вылет. Доварил ухо под домкрат и прикинул как встанет домкрат на огрызок какой-то металло-конструкции. На стреле 30мм уголок усиление.

Плечо — 1/5, примерно 110 см стрелы и 22 см упора от оси вертикальной стойки.

На фото подъем 130 см до 210 см. Стрелу можно двигать в плюс в зависимости от грузоподъемности. Так же можно на домкрате из штока выкрутить винт. Домкрат рассчитан на 3000 кг, поэтому вес на стреле максимум 600 кг (плечо 3000/5).

При испытаниях начало гнуть вертикальную консоль (между нижними швеллерами и упором нижним домкрата). Мотор + коробка, 250-260 кг. Пришлось усилить, наварить на 50 трубу нарезанные пластины 5 мм.

Самодельный подъёмный кран простой в использовании, 25 мин и мотор уже стоит на подушках в машине.

Что такое лебедка?

Итак, лебёдка представляет собой несложный подъёмный механизм, который используется уже на протяжении долгих лет. Не секрет, что ранее лебедки тоже имели место быть, но были примитивными, и в частности имели ручной привод. Сегодня почти у каждой лебёдки есть двигатель, который исключает ручной труд и позволяет облегчить работу для строителя или монтажника.

Лебёдка электрическая

Ручной механизм тоже используется, например, когда требуется зафиксировать что-то к верхнему багажнику вашего автомобиля. Речь идет о рычажном механизме, который имеет простой конструктов. Многие делают лебедки сами, например, когда в вопросах строительства им приходится поднимать ведра на второй этаж.

В таком случае варится металлическая рамка из арматуры, она одевается на бетонную плиту. На рамке находится колесо, через которое пропущена веревка. Человек снизу, за крюк на веревке цепляет ведро с песком или готовым раствором, и поднимает ее путем перебора рук и натягивания лебедки на себя. Вариантов много, поэтому давайте рассмотрим каждый из них в отдельности.

Заключение

Пришло время тезисно подытожить все прочитанное. Итак, самые основные моменты, касающиеся ручной лебедки для авто:

• Лучшей лебедкой для гаража является барабанная с червячным редуктором. В качестве мобильного варианта лучше выбрать рычажную;
• Толщина металла рамы рычажной лебедки должна быть не менее 3-хмм.
• Храповик должен иметь достаточную ширину упорного зуба, чтобы с него не мог соскочить фиксатор;
• Толщина фиксатора должна исключить его поломку или изгиб;
• Оптимальный диаметр троса, для легкового автомобиля 6мм;
• Минимальный внутренний диаметр намоточного барабана – 45 мм;
• Тяговое усилие должно быть порядка 1000 кг.;
• Очень хорошо, если производитель сделает рычаг телескопическим, или предусмотрит в комплекте специальный усилитель. Если нет ни того, ни другого, конструкция рычага должна позволять его надставить.

И последнее. Вытащить застрявшую машину —  задача, несомненно, важная. Но не стоит выполнять ее с излишним фанатизмом и уж тем более нарушая технику безопасности. Это может привести к тяжелым травмам и не только водителя, но и тех, кто находится рядом.
