Виды ножниц по металлу

Особенности гидравлических изделий

Изделия предназначены для резки металлоконструкций (стержни, профильное железо, лом,  арматура) посредством равномерно распределяемого усилия по длине лезвия. Условно делятся на две группы:

  • малогабаритные;
  • крупногабаритные.

Гидравлические ножницы активно применяются спасательными службами

Первые также именуются ручными. Для примера далее приведены ручные гидравлические ножницы НГР-20 «КВТ». Их назначение — резка бронированных кабелей, арматуры, стальных канатов. К основным характеристикам относятся:

  • допустимая толщина разрезаемого изделия — 20 мм;
  • режущее лезвие повышенной прочности (60-62 по шкале Роквелла);
  • максимальное усилие — 5 т;
  • длина — 36 см, масса — 3,2 кг;
  • наличие вращающейся головки гильотинного типа;
  • дополнение конструкции рычагом для сброса давления;
  • стоят около 20 тыс. рублей.

Предназначены для:

  • резки металлолома;
  • утилизации автомобилей, автобусов, грузовиков;
  • демонтажа металлоконструкций;
  • резки и утилизации подвижного железнодорожного состава;
  • разрезания лодок, кораблей, катеров.

Внушительные гидроножницы для резки металла выпускаются в нескольких сериях. Например, модели класса AD демонтируют стальные сооружения, MP-T подойдет для продольной резки металла (листового), DS — для железобетона, и так далее.

Пневмоножницы VHS

42 583 руб.1 место, гильотина с педалью и шлангами.

Профессиональное пневматическое ручное оборудование. Используется для обрезки по одной или двум плоскостям одновременно. Применяется бригадами строителей при установке дверных и оконных рам и блоков для укорачивания элементов обвязки, создания запоров. Точность размеров и соединений обеспечивается при работе ножниц одновременно с линейкой, указывающей размер, и движком, ограничивающим перемещение.

Кроме обрубки профиля в 2 плоскостях, VHS применяется для пробивки отверстий под фурнитуру и различные виды декора. Строительство и ремонт могут производиться без подключения к электросети, компрессор подсоединяется к дизелю.

В комплект пневмоножниц входит шланг для подключения к компрессору и педаль ножного управления.

Пневмоножницы VHSДостоинства:

  • ровный рез сложного профиля;
  • высокое качество;
  • прочные;
  • легкая пробивка под крепление фурнитуры;
  • удобно работать с ножной педалью;
  • относительно низкая цена.

Недостатки:

не под всю фурнитуру подходят ножи.

НГР 40 (КВТ)

18 920 руб.2 место, гидравлические ручные.

Профессиональный инструмент, предназначен для монтажа систем жизнеобеспечения. Ручными ножницами можно резать стальные тросы диаметром до 25 мм, кабеля разного типа сечением до Ф40 мм, стальные плетенные многожильные канаты толщиной до 2 см. Кроме этого приспособление легко справляется с бронированными кабелями, металлическими прутками.

Для усиления давления на модели имеется гидравлическая помпа с быстрым холостым ходом, оборудованная клапаном сброса давления вручную. На ножницах в ручном режиме создается усилие до 7 000 кг. Вес модели — 5,5 кг.

НГР 40 (КВТ)Достоинства:

  • большое усилие;
  • ровный торец независимо от материала и количества слоев;
  • возможность работать в любой точке, обходится без стационарного оборудования;
  • удобный кейс для упаковки и транспортировки.

Недостатки:

недостатки не замечены.

КВТ НГО-85 64083

48 345 руб.3 место, профессиональные, промышленные.

Фирма, разработавшая КВТ НГО-85, зарегистрирована в России. Производятся ножницы на производственных площадях в Тайване. Модель создана для монтажа кабеля высоковольтных линий. Подвижная верхняя часть ножей с функцией постепенного захвата, позволяет сжимать и разрезать за один проход кабель диаметром до 85 мм.

Вес приспособления — 5,4 кг. Длина, общая, ножниц — 49 см. Самые хорошие модели для работы в полевых условиях вдали от населенных пунктов. Пользоваться ими можно в любой точке, независимо от источников энергии, в узких тоннелях, траншеях и на большой высоте.

КВТ НГО-85 64083Достоинства:

  • компактные;
  • создают большое усилие;
  • разъем позволяет легко подводить нож под любой кабель;
  • гарантия 5 лет.

Недостатки:

дорогие.

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

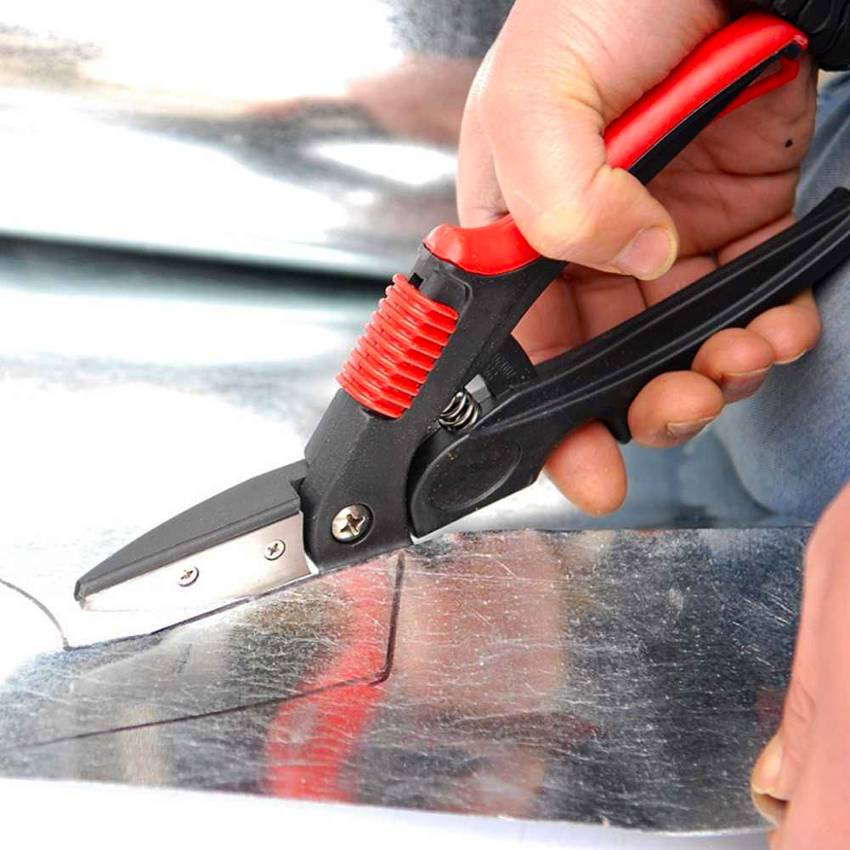

Ручные ножницы

  • с помощью ковки;
  • с помощью литья.

Кованые изделия более дорогостоящие, но и гораздо прочней. Для придания режущему краю повышенной прочности данная часть подвержена дополнительной закалке. Этот инструмент затачивают редко: твердый и прочный край отлично режет без периодической заточки.

Литые изделия — более экономный вариант. Они быстрей изнашиваются, и для нормальной резки их нужно часто затачивать. Этот инструмент для порезки тонкого металла и для бытового пользования.

Существуют еще механические ножницы с рычажной передачей. В данном случае режущие края делаются из одного, более высококачественного и плотного металла, а ручки из металла или его сплавов попроще. Друг с другом они крепятся с помощью системы рычагов. Эта конструкция дает возможность резать металл с небольшими усилиями.

Вне зависимости от вида — рычажные или обычные — они бывают с лезвиями различной формы: прямые — с ровными ножами, а бывают левые и правые — для лучшего отрезания кривых контуров. Различаются они тем, какой из рычагов находится наверху:

  • Правые ножницы называются так из-за того, что ими удобней выполнять плавный изгиб направо. Держать инструмент необходимо в левой руке. При резке под лист заходит правая сторона лезвия, что и дает возможность сделать ровный край выгнутой линии. Чтобы проще можно было различать, ручки красят в зеленый.
  • Левыми ножницами, наоборот, проще отрезать кривые влево. Ими необходимо работать правой рукой. Во время резки вниз заходит левая сторона лезвий. Цвет рукояти — красный.

Как именно будет удобно отрезать длинные металлические листы, зависит от формы лезвий. В симметричном инструменте при резе металла, кромка листа упирается в лезвия. Чтобы отрезать дальше, необходимо выгибать лист. В итоге образуются заломы, плоскость искривляется.

Когда лезвия несимметричные, а крепеж смещен, этого не происходит, отрезать дальше можно свободно.

Невзирая на то, что отрезать металл инструментом со смещенным центром удобнее, в магазинах они встречается редко. Скорей всего, потому как стоят практически в два раза больше симметричных ножниц. Однако лучше выбирать удобный и хороший инструмент, нежели мучатся во время раскроя. Этим инструментом удобно работать и с металлочерепицей, и с профлистом. И оцинковку, и листовую жесть отрезают они также хорошо. Но в любом случае механическими ножницами можно отрезать металл, толщиной не больше миллиметра. Для порезки более толстых листов применяются другие виды инструмента.

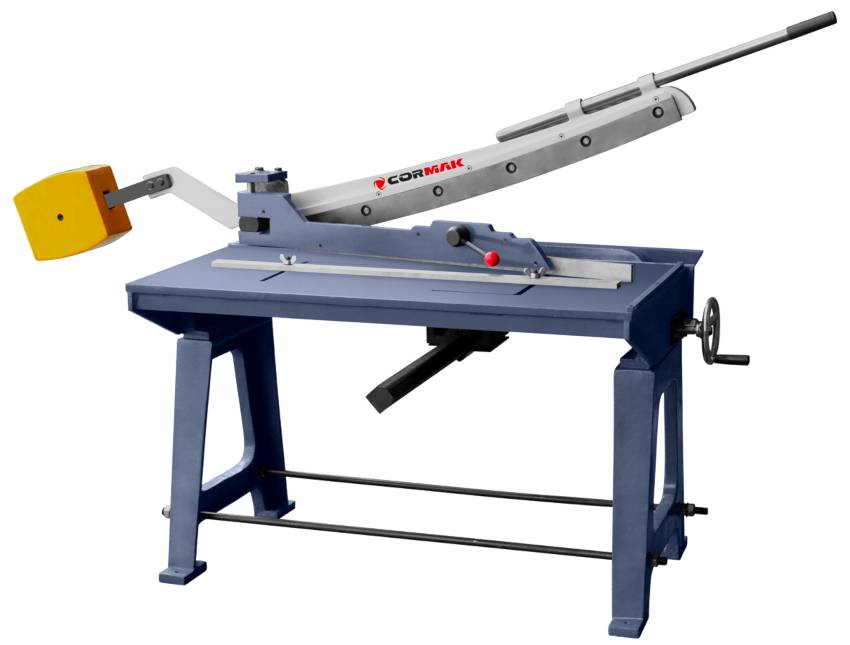

Гильотинные и рычажные модели

Это совершенно иной вид режущего инструмента. Он имеет конструкцию из станины, где зафиксирован неподвижно нож, и подвижного лезвия, закрепленного на рукояти-рычаге. Рычаг и нижний нож закреплены друг с другом с помощью заклепки или шпильки, которые и обеспечивают возможность передвижения. Резка происходит таким образом:

  • Металлический лист кладут на станину;
  • Ровняют линию реза по режущему краю;
  • Опуская рычаг, отрезают.

Для порезки большого количества одинаковых изделий удобно на рабочем столе закрепить упор — ровный брус. В этом случае отрезать можно без разметки, лишь уперев край металла в брусок.

С учетом особенностей конструкции рычажный инструмент хорош лишь для ровного реза. Для изготовления выгнутых заготовок нужно использовать иной вид, для малой толщины — ручные, для толстых изделий — электрические. Но рычажными быстро и легко отрезают материал толщиной 1-2 миллиметра, удобно изготавливать стандартные изделия одного размера.

В промышленности, как правило, необходимо резать металл большой толщины. Это выполняют с помощью гильотинных ножниц. Этот инструмент имеет почти такой же принцип работы, как и рычажные — верхняя часть двигается, нижнее – неподвижно. Но приводится в движение или электродвигателем, или гидравликой, да непосредственно режущие кромки берут мощней и больше.

По большому счету гидравлические ножницы бывают различного назначения. Помимо гидравлических гильотинных, существуют еще ручные для порезки металлической проволоки и прутка.

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

Шлицевые

Состоят из двух ножей, принимающих участие в процессе резки металла. Чем-то напоминает предыдущий тип, только активный рабочий элемент не вырубает фрагменты металла, а вырезает их в виде стружки, которую удаляют встроенные в конструкцию кусачки.

Преимущества шлицевых электрических ножниц:

  • Порезка – идеального качества, без дальнейшего обрабатывания поверхности;
  • Можно идеально-аккуратно, точно осуществить фигурную нарезку;
  • Легко работать как с профильным, так и гладким металлом;
  • Начинать резать металл можно с любого места;
  • Идеален для вырезания отверстий;
  • Можно использовать там, где другим инструментом добраться невозможно (труднодоступные места);
  • Можно использовать как в процессе монтажа, так и отделочных работ.

Существует немного недостатков:

  • Способны резать тонкий металл толщиной до двух миллиметров;
  • Разворотный угол достаточно большой (большой риск съехать с ровной линии);
  • Подвижный режущий элемент быстро изнашивается.

Есть модели электрических ножниц, работающих от аккумулятора. Их громадный плюс в том, что позволяют большую маневренность в процессе работы, исключают риск повреждения электрического шнура об кромки металла. Минус же в такого рода инструменте один – быстрый разряд батареи, малое время работы.

В заключение важно отметить, что существует огромный ассортимент товара на рынке, различные модели электрических, аккумуляторных ножниц от различных производителей, отличающийся как ценовой политикой, так и техническими характеристиками. Ответить на вопрос – «какие электроножницы лучше?» можно тщательно обдумав свои финансовые возможности, продолжительность, фронт работ для которых нужен такого рода инструмент

Ответить на вопрос – «какие электроножницы лучше?» можно тщательно обдумав свои финансовые возможности, продолжительность, фронт работ для которых нужен такого рода инструмент.

Умение обрабатывать металл с использованием слесарных инструментов называется слесарным делом. Его целью является изготовление деталей, ручное выполнение монтажных и ремонтных работ. К слесарным инструментам, с помощью которых эти работы выполняются, относятся молотки, напильники, зубила, ножовки, ножницы для резки металла и другие приспособления.

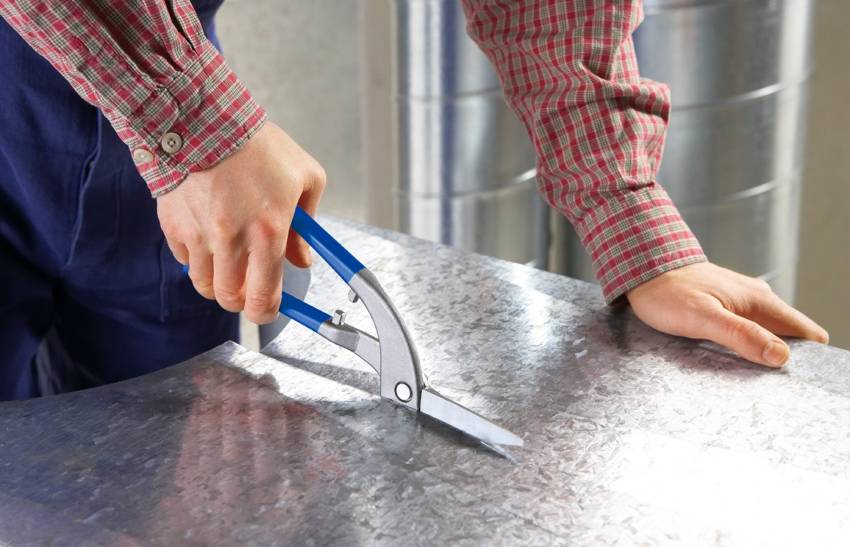

Ручные модели ножниц по металлу и их изготовление

Процесс изготовления ручных ножниц предусматривает применение двух вариантов:

  • Ковка
  • Литье

Для хозяйства подходят литые ножницы, которые стоят недорого, и отлично справляются со своими задачами. При частом применении на ножницах быстро затупляется лезвие, поэтому они нуждаются в периодической подточке. Резать таким инструментом можно исключительно тонколистовую сталь до 2 мм.

Это интересно! Шарнирный механизм на ручных ножницах состоит из двух частей, что делается специально для повышения прикладываемой физической силы в 2 раза.

Производители также выпускают рычажные изделия, которые изготавливают из двух разных материалов. Режущая часть изготавливается из высококачественного материала, что позволяет увеличить срок их службы. Ручки таких устройств изготавливают из обычной стали, что положительно отражается на стоимости инструмента. Использование рычажных ножниц позволяет резать металл, не прилагая при этом больших усилий.

https://youtube.com/watch?v=tMWfrA_y7hg%3F

При покупке ручных ножниц нужно учитывать расположение ножей. Они бывают прямыми, а также левыми и правыми. Прямые предназначены для ровного реза, а также вырезания круглых форм большого размера. Что касается левых и правых форм расположения лезвий, то здесь нужно знать следующее:

  1. Левые — служат для того, чтобы делать рез в левом направлении. Левыми ножницами нужно работать преимущественно, удерживая их в правой руке. При работе инструментом с левыми лезвиями происходит заход левой стороны лезвий снизу
  2. Правые — применяются, когда необходимо выполнить изгиб в правую сторону. При работе держать такой инструмент следует в левой руке. Когда выполняется прорезывание ножницами, то снизу под лист заходит правая сторона, что позволяет делать ровный рез

Для удобства их различия, производители окрашивают рукоятки разными цветами. Правые ножницы красят в зеленый, а левые в красный цвет. При эксплуатации ручных режущих устройств каждый сталкивался с тем, что при разрезании длинного листа происходит заламывание и искривление плоскости. Обычно происходит это при использовании ножниц с симметричным расположением ножей. Чтобы не образовывались заломы, при резке длинного листа стали нужно использовать инструмент с несимметричными ножами.

https://youtube.com/watch?v=ZecPUOymWqE%3F

Это интересно! В продаже инструменты с несимметричными ножами встречаются крайне редко. Причиной такой малой популярности является их высокая стоимость. Однако чтобы произвести ровный и аккуратный рез, рекомендуется купить именно такие ножницы по металлу с несимметричными лезвиями.

Что можно резать ручными ножницами по металлу:

  • Оцинкованную сталь
  • Профнастил
  • Металлочерепица
  • Листовая жесть
  • Стальная сетка
  • Линолеум
  • Резина
  • Рубероид

Достоинство ручных ножниц по металлу в том, что стоят они в 10 раз дешевле, по сравнению с электроинструментом.

Какие ножницы по металлу лучше: обзор разных типов инструмента

Наиболее распространенным вариантом являются универсальные ножницы по металлу. Инструмент имеет компактные размеры и небольшой вес. С его помощью можно осуществлять резку и формовку малых и больших металлических листов, обрабатывать углы и центр заготовок.

Самыми распространенными являются универсальные ножницы по металлу

Для резки тонких металлических листов толщиной не более 5 мм, уголков из металла и железных прутьев обычно применяют ручные рычажные ножницы по металлу. Такой инструмент имеет два плоских лезвия, которые соединены между собой большим винтом. Нижняя часть ножа крепится на верстаке, а верхняя фиксируется в зоне рукоятки. Такое расположение способствует деформированию плотной поверхности.

Железо для резки закрепляется в области нижнего ножа. При этом в зоне верхнего лезвия расположена направляющая разметка. Механизм приводится в действие при помощи рычага.

Хорошими ручными профессиональными ножницами по металлу для резки длинных заготовок из металла является аллигаторный тип инструмента. Такое название инструмент получил по причине наличия шарнирной челюсти для резки. Приводится приспособление в действие при помощи гидравлического цилиндра. Данный тип инструмента отличается прочностью, долговечностью и низкой стоимостью, однако выполняет неточную резку и грубую отделку.

Другие виды ножниц по металлу, их характеристики

Для резки кускового листового металла грубых форм можно воспользоваться настольным механизмом, который выполняет чистый рез без заусенцев. Его применяют для обработки квадратных и круглых стержней, с его помощью производят угловые разрезы и Т-образные формы.

Гильотинные ножницы по металлу можно использовать в серийном производстве

Для среднего серийного производства рационально приобрести ручные гильотинные ножницы по металлу. В них заготовка зажимается при помощи плунжера. Одно из лезвий начинает передвигаться по неподвижному ножу вниз, производя при этом рез. Движущее лезвие может быть прямым или же располагается под определенным углом, что необходимо для резки большого куска металла.

Для высокопроизводительной обработки толстого стойкого материала целесообразно использовать большие ручные ножницы по металлу с подъемным механизмом, у которых зубчатые ножи устанавливаются на специальном штативе. Для резки краев металлического листа предназначен специализированный инструмент с изогнутыми лезвиями. Ножницы способны обработать профили из металла толщиной до 4 мм.

Существуют роликовые ножницы, у которых роль ножей исполняют сверхтвердые ролики. Благодаря минимальному расстоянию между ними при пропускании листа металла происходит его сдавливание и разделение.

Еще одной разновидностью инструмента, предназначенного для прямого реза, являются ножницы по металлу «Пеликан». Ими очень удобно пользоваться, потому что во время работы ручки инструмента расположены сверху металла, вследствие чего не нужно отгибать вверх отрезаемый материал.

Ножницы по металлу «Пеликан» предназначены для прямого реза
