Схема подключения фена станции
Схема подключения элементов паяльной станции Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.
Испытания схемы
Корпус нагревательного элемента
Наиболее сложной сборочной единицей паяльного фена является корпус нагревательного элемента. Он был собран из трёх деталей: стакана, трубки и шайбы.
Стакан с внешним диаметром 16,5мм был получен при разборке литий-ионного аккумулятора от ноутбука. Дело в том, что весьма агрессивную начинку литий-ионных аккумуляторов и батарей заключают в корпуса из нержавеющей стали.
Б/у-шные аккумуляторы можно приобрести на радиорынке, а неисправные попросить в компьютерной мастерской. Если где-нибудь на радиорынке или блошином рынке на глаза попадётся целая батарея от ноутбука, то вот инструкция по её разборке>>>
Внимание! Перед разборкой аккумуляторной банки, её нужно обязательно разрядить. Сделать это можно с помощью мощного, низкоомного резистора
Я использовал 10-Омный резистор ПЭВ, мощностью 10 Ватт, которым обычно разряжаю электролитические конденсаторы.
Хотя, если быть не столь щепетильным, то можно склепать корпус нагревателя из жести от консервной банки, предварительно убедившись с помощью магнита, что банка стальная. Из всех металлов, что могут оказаться под рукой у самодельщика, только алюминиевые сплавы имеют низкую температуру плавления. В то же время, сталь, латунь и медь годятся для изготовления подобных деталей.
Техника безопасности и правила использования
На рабочем месте важно соблюдать технику пожарной безопасности.
В процессе работы постарайтесь не допустить резкого изменения температуры нагревателя. Не трогайте нагревательный элемент и насадки фена.
Насадки меняйте после выключения и остывания фена.
Не допускайте попадания на термофен жидкости.
Обеспечьте хорошее проветривание рабочего места.. Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно
Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники
Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.
Паяльные станции
Обзор конструкций паяльных станций
Станции для пайки различаются по назначению, а также комплектации оборудования, входящего в их состав. Их классифицируют по основным параметрам.
Контактные станции
Подобные паяльные станции оборудуются паяльниками, которые взаимодействуют с расплавленными припоями. В их составе имеются сами паяльники со сменными жалами, а также блоки управления, поддерживающие заданный температурный режим.
Наиболее продвинутые конструкции автоматически включаются только в момент изменения положения паяльника в пространстве. Если его помещают на стойку, то питание отключается, нагрев прекращается.
Термовоздушные установки
Нагревать можно не только жало. Нагревается и поток воздуха, который используется для прогрева пространства. Они оснащены вентилятором (некоторые даже можно считать компрессорными) и нагревателем.
Подобный инструмент способен производить групповой монтаж и демонтаж. Сразу несколько контактов микросхемы припаиваются по всем точкам на плате. Аналогично при необходимости замены производится и демонтаж детали.
Наличие подобных инструментов позволяет эффективно использовать пространство при изготовлении компактных установок.
Инфракрасные приборы
У инструмента с кварцевым и керамическим нагревателями пайка выполняется бесконтактным способом. Сам инструмент используется только для нагревания области пайки. Жало не касается деталей и припоя.
ИК-излучатель расположен на удалении от зоны пайки. Он только прогревает ограниченную площадь в заданном месте.
Общие характеристики
Современная паяльная станция сочетает в своем составе несколько типов оборудования. Главное отличие от бытовых паяльников – это разогрев до заданных параметров. При необходимости легко изменить обрабатываемые пространства и величину нагрева.
Промышленные паяльные станции изготавливаются не только универсальными. Некоторые имеют узкое направление использования:
- для монтажа на удаленном расположении деталей;
- для демонтажа элементов;
- комбинированные устройства;
- ремонтные установки.
Наиболее развитые конструкции оснащены цифровыми регуляторами.
Аналоговые установки
Аналоговые паяльные станции оснащаются приборами с обратной связью. Их работа регулируется задаваемыми температурными интервалами. При получении сигнала, что достигнут предельный режим, происходит автоматическое отключение прибора.
Некоторые пользователи считают, что подобные устройства помогают выполнять быстрый и качественный монтаж электронных схем и установок.
Термовоздушная паяльная станция на Ардуино
Из этой статьи мы узнаем, как мастер-самодельщик изготовил термовоздушную паяльную станцию под управлением Arduino. В этом проекте алгоритм PID используется для расчета требуемой мощности и управляется драйвером Triac. По словам мастера, эта паяльная станция эффективна и надежна, и проста в сборке. Инструменты и материалы: — Arduino Pro Mini; -1602 ЖК-модуль + I2C; -Поворотный энкодер с кнопкой; -Фен для паяльной станции; -Подставка для фена; -Симистор BTA12-600B; -Транзистор IRFZ44; -Усилитель MCP602; -Оптопара MOC3021; -Оптопара 4N25; -Диодный мост 2W10M; -Диод UF4007; -4- контактный разъем; -3- контактный разъем; -2- контактный разъем; -2- контактный большой разъем; -Конденсатор 0,1 мкФ; -Конденсатор 10 нФ; -Резистор подстроечный 200K; -Резистор 100K; -Резистор 47K; -Резистор 10K; -Резистор 1K; -Резистор 470E; -Резистор 330E; -Резистор 220E; -Резистор 39E; -Зуммер;
Дальнейший монтаж следующий: Для ЖК-модуля I2C Модуль I2C — Arduino Pro Mini GND — GND — GND VCC — VCC — 5V SDA — A2 — A4 SCL — A3 — A5.
Для модуля энкодера:
Encoder — Arduino GND — GND + — NC (не подключен, в коде используется встроенный ввод-вывод arduino) SW — D5 DT — D3 CLK — D4.
Фен (7 проводов) 3-контактный разъем — (зеленый, черный, красный) Красный провод — Термопара + Зеленый провод — Геркон Черный провод — Общая земля. 2-контактный разъем — (синий, желтый) Синий провод — Вентилятор +0 Желтый провод — Вентилятор — (или GND) 2 Большой контактный разъем — (белый, коричневый) Белый провод — Нагреватель Коричневый провод — Нагреватель (без полярности)
Шаг второй: принципиальная схема Схема состоит из 3 частей.Часть интерфейса: Состоит из ЖК-дисплея 1602 с модулем I2C и поворотного энкодера с кнопкой. На дисплее отображается заданная температура, текущая температура, скорость вращения вентилятора и приложенная мощность, а также текущее состояние ручки. Энкодер используется для различных входов и навигации по параметрам и элементам управления.
Часть датчика:
Состоит из термопары К-типа для измерения температуры и герконов для определения положения ручки. Напряжение термопары усиливается операционным усилителем до уровня напряжения, измеряемого с помощью Arduino. Усиление операционного усилителя контролируется 200K триммером.
Часть контроллера:
В этой схеме два контроллера. Один из них представляет собой простой ШИМ-регулятор скорости вращения вентилятора с полевым МОП-транзистором. Другой представляет собой изолированный контроллер для обогревателя. Он состоит из TRIAC, приводимого в действие опто-связанным DIAC. Оптопара 4N25 помогает поддерживать синхронизацию с сигналом переменного тока.
Шаг третий: печатная плата Мастер рекомендует заказать печатную плату на соответствующем сайте, но при желании, ее можно сделать и самостоятельно. Arduino-Rework Station.sch Arduino-Rework Station.brd Плату со спецификацией можно посмотреть здесь.
Фен начинает нагреваться, как только его вынимают из держателя. На дисплее отображается «Ready». При достижении заданной температуры заданной температуры раздается короткий звук зуммера. При установке фена в держатель нагрев прекращается, но вентилятор будет продолжать дуть до тех пор, пока не достигнет безопасной температуры. После того, как температура опустится ниже 50 C, он издаст короткий звуковой сигнал и отобразит «COLD».
Когда фен выключен, контроллер перейдет в режим настройки, если энкодер удерживать в нажатом состоянии. Режим настройки имеет параметры калибровки, настройки, сохранения, отмены и сброса настроек.
Примечание. Если используется печатная плата easyEDA, то следует изменить номер контакта геркона на номер контакта 8 и контакт зуммера на 6.
Нужно установить библиотеки Commoncontrols-master, time-master и код. hot_air_gun_station_V1.0.ino CommonControls-master.rar Time-master.zip Загрузить все файлы в одном zip-файле можно здесь.
Затем перейдите в режим настройки и выберите пункт «Calibrate». Выберите точку калибровки: 200, 300 или 400 градусов, нажмите на энкодер. Температура фена достигнет желаемой температуры и зуммер издаст звуковой сигнал. Вращая ручку энкодера, введите реальную температуру. Затем выберите другую контрольную точку и повторите этот процесс для всех точек калибровки.
После этого нажмите и перейдите на главный экран, а затем снова перейдите в режим настройки и выберите save.
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Общая характеристика готовых изделий
Большинство видов мебели для пайки в качестве основания имеют металлический каркас из трубы, на который закреплены боковины из листового металла.
Столешница представляет собой толстый лист фанеры, покрытый текстолитом. Это очень удобно для пайки. Окантовка поверхности выполнена из алюминиевой литой планки, которую производители на иностранный манер называют молдингом. Размеры столешницы позволяют без проблем паять разнообразные детали.
У заднего края стола прочно закреплена надстройка с полочками и небольшими шкафами, объем которых позволяет разместить многие принадлежности.
Практически все модели монтажных столов для выполнения пайки оборудованы лампой дневного света, что позволяет увлеченно работать в любое время суток.
В комплектацию обычно входит блок розеток. Не нужно искать дополнительные точки, чтобы подключиться. Можно спокойно работать паяльником, не притесняя окружающих.
Готовые монтажные столики для постоянной пайки имеют защитный экран с каналами для принудительной вентиляции. Модели с вытяжками обычно закупают для промышленных объектов.
Использовать их дома неудобно. Козырек с вентиляцией, являющийся продолжением задней стенки, создает впечатление громоздкой конструкции. Стоит такая модель мебели для пайки значительно дороже, чем обычные монтажные столы.
Особое внимание паяльщиков привлекают столы с вращательными возможностями. Стоят они дороже, но при необходимости проведения работ с поворачиванием какого-либо элемента эта мебель крайне полезна
Инфракрасные паяльные станции: что это?
Многие специалисты в вопросе, какая паяльная станция лучше, делают выбор в пользу инфракрасных паяльных агрегатов. В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения. Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат. Современные инфракрасные приборы, например, от компаний Achi, Scottle и Jovy, представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:
- возможностью работы со сложнопрофильными деталями различного типа;
- отсутствием необходимости подбора насадок для определенного вида работ;
- равномерным нагревом поверхности пайки.
Инфракрасная паяльная станция ACHI IR-6500
Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.
service-gsm.ru
Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.
Радиодетали, паяльные станции ИК и другие в этом китайском магазине.
Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.
Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.
Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.
Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.
Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.
Вторая часть
Особенности и предназначение
Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.
По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.
Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.
Отличие паяльных фенов
Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:
- Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
- Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.
При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.
Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.
По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:
- Поток воздуха сдувает мелкие детали.
- Неравномерный прогрев поверхности.
- Изменение насадок для разного типа работ.
Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.
Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:
- Диаметр наконечника;
- Мощность;
- Производительность турбины;
- Максимальный температурный порог.
Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.
Особенности конструкции термофена
С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.
При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:
- Корпус;
- Нагревательная часть;
- Устройство, посредством которого будет подаваться воздух;
- Держатель;
- Кнопка включения.
Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

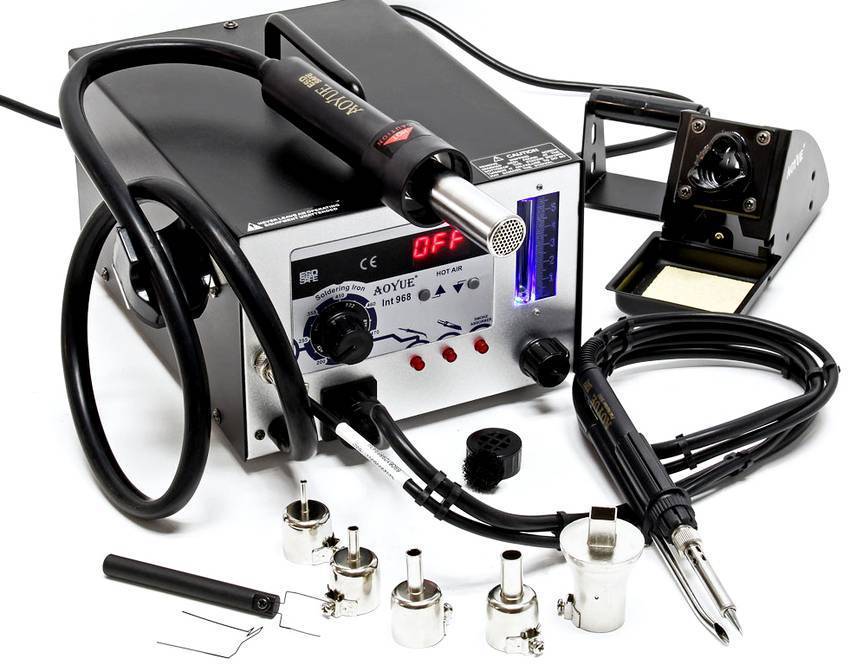

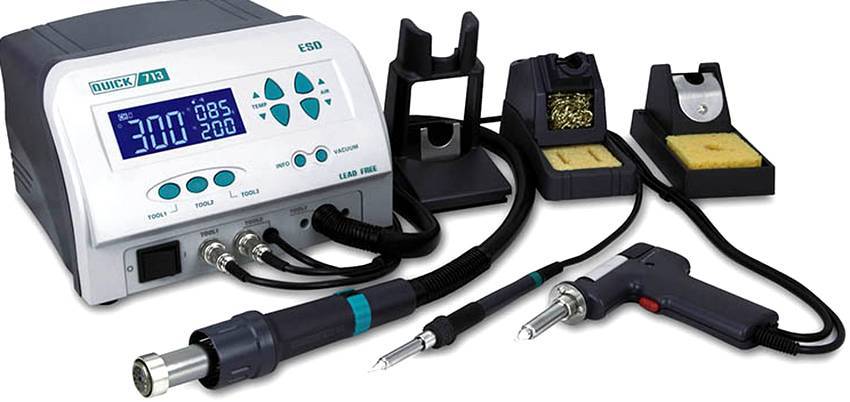

Паяльная станция с феном: особенности изделия, обзор рынка
Для создания неразъемных соединений используют несколько методик. Одна из них – это пайка. Отличается данная технология от традиционной сварки применением низких температур и соединением с помощью припоя. Во время пайки расплавленный припой наносится на детали. По мере остывания материал твердеет, и элементы надежно соединяются между собой.
Паяльная установка с феном – это комплекс инструментов, которые предназначены для паяния компонентов
Производство многослойных плат и миниатюрных интегральных схем, а также повышенная плотность размещения мелких деталей с большим количеством выводов требуют использования тонких и специфических инструментов. Одним из таких приборов является паяльная установка с феном. Данное устройство – это комплекс инструментов, предназначенных для выполнения группового или одиночного паяния компонентов.
Современный рынок предоставляет широкий выбор изделий, которые способны удовлетворить запросы пользователей любой квалификации – от профессионалов высокого класса до новичков-любителей. Поэтому проблема, какую выбрать паяльную станцию с феном, актуальна для многих.
Данные изделия могут отличаться по комплектации, а также включать в себя следующие составляющие:
Паяльная установка с феном отличается от обычного паяльника тем, что способна оптимизировать температурный режим работы инструмента
- блок контроля, который позволяет управлять рабочими параметрами инструмента;
- паяльник для классического контактного паяния низкотемпературным припоем;
- паяльный фен для бесконтактного нагревания определенных частей сборного предмета;
- термопинцет, который используется для припаивания и удаления элементов;
- мощный инфракрасный источник для нагрева платы до необходимой температуры;
- пневматический прибор, предназначенный для удаления лишнего расплавленного олова;
- дополнительные детали;
- браслеты для снятия статического напряжения.
Современные паяльные установки многофункциональны, поэтому позволяют выполнять большое количество задач. Паяльные станции самой простой конструкции состоят из паяльника, контролирующего устройства и специальной подставки под паяльник.
Принцип работы станции не отличается большой сложностью, поэтому вполне возможно изготовить самодельную паяльную станцию с феном.
Современные паяльные установки благодаря своей многофункциональности, могут выполнять большое количество различных задач
Способ №2. Бесконтактная паяльная станция
Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.
Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.
Принципиальная схема такой паяльной станции приведена на рисунке ниже:
Рис. 2: электрическая схема термофена
Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.
При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.
Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:
- Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.
Рис. 3: намотайте нагревательный элемент
- Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
- В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
- Установите полученную спираль на цилиндрический каркас из негорючего материала.
Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.
- Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
- Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.
Рис. 5. Наденьте шайбу
-
- Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.
Рис. 6: прикрутите сопло к стакану
- Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
- Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
- Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
- Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.
Рис. 7. соедините все элементы в корпусе
- Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.
Рис. 8. установите кулер
Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.
Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.
Рис. 9: паяльная станция готова
Схема паяльной станции своими руками, элементная база
Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.
Схема паяльной станции
После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.
Принципиальную схему самодельного устройства можно поискать на специализированных форумах.
Термовоздушные станции
Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.
Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.
Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.
