Поломки цилиндро-поршневой группы
Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.
Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.
Устройство и принцип работы приспособления
В основе устройства лежат:
- Часть пилы с ДВС.
- Редуктор (можно взять от старой болгарки).
- Винт гребной, он может быть снят со сломанного мотора или изготовленный самостоятельно по чертежам, которых достаточно в интернете и на сайтах, посвященных ремонту лодок, изготовлению лодки своими руками.
- Необходим транец на лодку для установки мотора, если он не входит в стандартный набор вашей лодки, его можно купить отдельно.
- Струбцина для фиксирования мотора к транцу.
- Немного трансмиссионного масла.
Принцип работы самодельного мотора для лодки из бензопилы ничем не отличается от заводских изделий: двигатель дает крутящий момент, который через редуктор передается на гребной винт с пониженными оборотами и приводит лодку в движение. К транцу лодки вся конструкция крепится с помощью самодельной струбцины, приваренной к трубе. Обычное резьбовое соединение отлично справляется со своей задачей и надежно фиксирует мотор в нужном положении.
Устройство смазывающего механизма бензопилы и как он работает
Шина является направляющей для цепи, но оба этих устройства изготовлены из металла. Вращение цепи на большой скорости способствует нагреванию металла за счет трения. Если не охлаждать движущуюся цепь при работе бензопилы, то это приведет не только к ее практически мгновенному износу, но еще и выходу из строя шины. Для исключения негативных последствий, во всех видах и моделях пил (не только бензиновых, но и электрических), применяются механизмы смазки цепи. Они не только охлаждают металл при его нагреве, но еще и снижают трение цепи о поверхность шины.
Смазывающий механизм цепи бензопилы представлен в виде масляного насоса, работающего в автоматическом режиме. Подача масла происходит только при работающем двигателе, и чем больше оборотов, тем чаще осуществляется смазка. На бензопилах используют плунжерные насосы, которые также называют поршневыми.
С вопросом принципа работы масляного насоса бензопилы разберемся подробно, предварительно выяснив его конструкцию:
- Корпус маслонасоса, который изготавливается не только из алюминия, но и пластика. Пластиковые варианты маслонасосов используются преимущественно на бытовых бензопилах
- Плунжер — цилиндрическая деталь, посредством которой происходит перекачивание масла. Плунжер состоит из червячной передачи, посредством которой приводится в движение
- Подающий и выпускной каналы, которые соединяются с маслопроводами
Теперь рассмотрим принцип работы плунжерного маслонасоса бензопилы. В действие плунжерный вал насоса приводится за счет вращения ведущей звездочки цепи. Для обеспечения передачи крутящего момента, маслонасос бензопилы имеет зубчатую передачу. Вращательный момент на ведомую шестерню насоса передается только при движении цепи, поэтому на х.х. двигателя масло насосом не качается.
- С торцевой стороны вал плунжера упирается в шток. Этот шток на некоторых моделях маслонасосов является регулируемым. Вал плунжера при этом имеет конструкцию с волнообразной стенкой, как показано на фото ниже
- Обратная сторона плунжера, которая называется рабочей, имеет конструкцию в виде сегментного выступа или выреза, как показано на фото ниже
- Плунжерная часть вращается, тем самым открывая подающий канал для впуска порции масла из масляного бака. Далее открывается выпускной канал, откуда выходит порция масла, поступая на шину для смазки цепи. Схема работы плунжерного механизма представлена ниже
Принцип работы масляного насоса бензопилы достаточно простой, что положительно влияет на его стоимость. Маслонасос подлежит ремонту, но при износе торцевого выступа в виде волны, деталь или механизм рекомендуется заменить.
Это интересно! Маслонасосы в конструкции могут иметь регулировочный винт, посредством которого можно настроить производительность механизма. Если маслонасос бензопилы выходит из строя, то эксплуатировать инструмент запрещено.
После запуска бензопилы проверить исправность работы маслонасоса можно следующим способом — расположить чистый лист бумаги перед шиной, и погазовать. На листе при этом должны появиться маслянистые пятна.
Ревизия глушителя
Сравнительная таблица характеристик цепных бензопил.
Часто загрязнение глушителя является одной из причин неправильной работы мотора. Продукты сгорания осаживаются в глушителе, накапливаются и забивают его, при больших оборотах бензопила будет глохнуть.
Во время разборки выхлопной системы нужен такой порядок действий:
- В первую очередь снять глушитель.
- Разобрать глушитель.
- Моющими средствами и щеткой вычистить от нагара.
- После удаления нагара нужно дать высохнуть всем частям.
- В завершении идет сборка и установка глушителя на прежнее место.
Не рекомендуется чистить глушитель на сухую. В процессе такой чистки в нагаре преобладают канцерогены, вдыхание их очень вредно для здоровья. После того как будет снят глушитель, его отверстия нужно закрыть тряпкой.
Одна из причин засорения выхлопной системы – некачественное топливо. Заправлять инструмент нужно опираясь на рекомендации производителя. На возможное засорение глушителя и правильную работу двигателя влияет качество масла.
Чем промывать карбюратор бензопилы?
Почистить карбюратор на бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.
Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.
Чистка карбюратора на бензопиле выполняется в таком порядке:
- Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
- Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
- Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
- Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
- После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
- Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
- Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
- После полного высыхания все детали нужно установить в обратной последовательности.
Устройство и принцип работы двигателя бензопилы
Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .
Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:
- Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
- Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
- Шатун — это часть, за счет которой соединяется поршень с коленвалом
- Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы
В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.
К двигателю подключены следующие механизмы:
- Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
- Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
- Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
- Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
- Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма
Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .
https://youtube.com/watch?v=bRP_CeJ__U8%3F
Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.
Электрическая бензопила в разрезе
Двигатель бензопилы в разрезе представлен на фото ниже.
Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.
Проблемы с подачей топлива
- загрязненный топливный фильтр;
- Отверстие в крышке топливного бака закрыто;
- небольшое количество топлива.
Сначала отсоедините топливный шланг и проверьте, не протекает ли топливо. Если предположить, что топливо течет в обычной струе, все в порядке.
Если балка слабая или отсутствует, очистите отверстие крышки иглой. Для очистки фильтра слейте топливо. С помощью крючка извлеките фильтр и всасывающий шланг через впускное отверстие.
Важным элементом системы является воздушный фильтр. Рекомендуется регулярно его чистить
Осторожно извлеките фильтр, иначе грязь может попасть в карбюратор
Поломки стартера и способы их устранения
Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.
Распространенные поломки пускового механизма агрегатов и их устранение:
Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм
Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера. После замены устанавливается крышка на место Замена пружины стартеров для бензопил
Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео
После замены устанавливается крышка на место Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.
Перечень основных деталей бензопил
Любая бензиновая пила состоит из следующих основных деталей:
- задней рукоятки – опоры, позволяющей удерживать человеку инструмент. Благодаря располагающемуся на ней курку газа открывается дроссельная заслонка;
- топливного бака – емкости для залития приготовленной топливной бензо-масляной смеси, предназначенной для работы двухтактных двигателей;
- системы зажигания — необходимой для своевременного воспламенения горючего в цилиндре путем создания электрического разряда, пробивающего пространство между электродами свечей;
- ручки стартера – позволяющей запустить двигатель внутреннего сгорания в ручном режиме. Для запуска мотора необходимо, чтобы коленчатый вал, соединенный со стартером, совершил несколько оборотов;
- масляного бака – емкости для залития цепного масла, предназначенного для смазки режущей части механизма (цепь, шина, звездочки);
- передней рукоятки – главной ручки для удержания инструмента в процессе работы;
- тормоза цепи – блокиратора, для моментальной остановки цепи при неконтролируемом, резком движении инструмента назад, чреватого для оператора серьезными увечьями;
- направляющей шины (пильного полотна) – неподвижного направляющего полотна, по которому движется цепь;
- пильной цепи – главного элемента, обеспечивающего полноценную работу инструмента.
Ознакомление с основными составляющими бензопилы и их функциональными особенностями необходимо для новичков перед началом работ. Как правило, все технические неполадки обусловлены поломками внутренних механизмов.
Устройство
Устройство стартера бензопилы включает в себя следующие элементы:
- винт системы зажигания;
- пружина возврата;
- катушка системы запуска;
- дефлектор;
- крышка;
- магнето;
- барабан;
- свеча зажигания;
- электронный блок;
- электропроводка;
- кнопка питания;
- ручка и тросик.
Основные параметры системы запуска бензопилы:
- мощность — от 2000 до 2500 Вт;
- максимальное количество оборотов в минуту — 3000;
- масса — 0,5 кг.
В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.
Устройство механизма
Прибор поставляется в алюминиевом корпусе, который изготовлен методом литья. Внутри него имеются внутренние каналы с контурами. Это диффузоры. Через них проходит воздух, который затем всасывается двигателем внутреннего сгорания.
Диффузор имеет топливные каналы. Когда через элемент проходит воздух, он потоком соединяется с бензином, образовывая горючую смесь. Топливный насос, система жиклеров, а также механизм, позволяющий настраивать параметры смеси, установлены снаружи и встроены в карбюратор Walbro. Мощность, которую может развить двигатель бензопилы, а также количество воздуха в карбюраторе, регулируется при помощи дроссельной заслонки. Импульсная камера насоса для закачки горючего. Оно поставляется через импульсный канал, который соединяется с катером двигателя. Когда поршень в цилиндре будет двигаться, в картере меняется давление. Эти изменения влияют на работу мембраны топливного насоса. Насос запускается принудительно, при этом его работа синхронизирована с изменениями давления в картере. Его уровень зависит от оборотов мотора. Горючее подается в карбюратор из бака через специальный штуцер карбюратора. Проходит через мембрану, впускной и выпускной клапан на топливном насосе, а также сквозь фильтр. Далее смесь по топливному каналу мимо иглы поступает в камеру, где находится управляющая мембрана. Игольчатый клапан, а точнее игла, при помощи рычага находится в соединении с мембраной. Камера, расположенная ниже нее, через специальное отверстие выходит в атмосферу.
Цилиндро-поршневая группа
Бывает что двигатель не заводится или плохо функционирует из-за низкого давления в цилиндре. Неисправность может заключаться в пришедшем в негодность поршня, цилиндра или же подшипников, западании поршневых колец. Рассмотреть проблему можно в общих чертах, для этого нужно снять глушитель и осмотреть систему.
Можно измерить компрессию в двигателе, для этого необходимо поместить компрессометр в свечное отверстие. Через время можно по результатам проведенного замера сделать выводы. Рассмотреть проблему можно, лишь полностью разобрав систему. Если на поршне видны царапины или сколы, то его нужно поменять. Поршневое кольцо должно быть установлено на законном месте, чистым и целым.

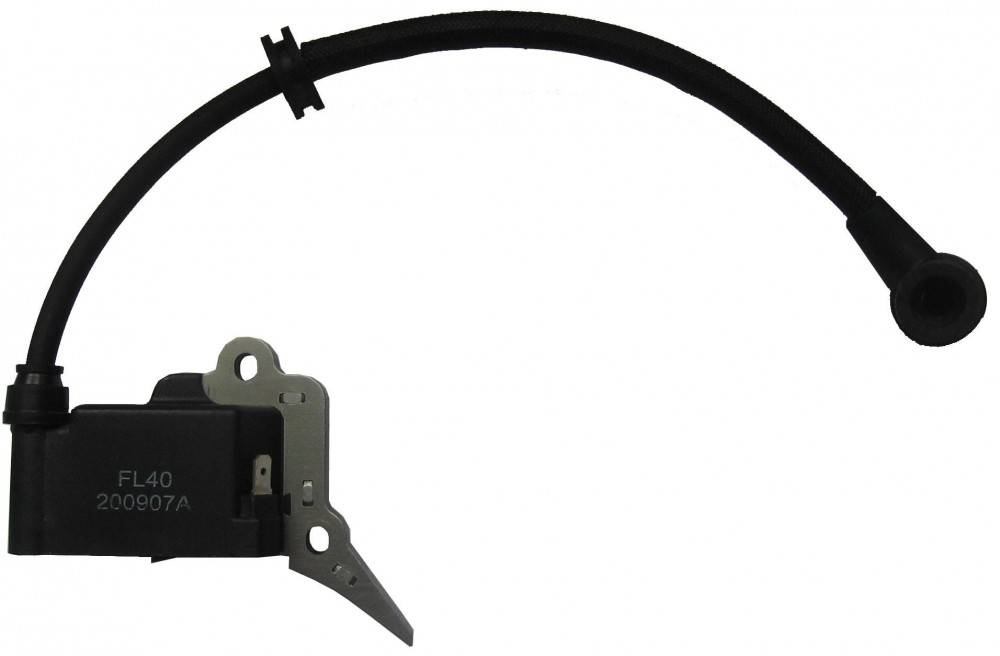

Устройство системы зажигания
Данная часть бензоинструмента имеет следующую типовую структуру:
- магнето;
- электрокабель;
- свеча зажигания;
- клавиша отключения.
Общими их элементами являются:
- размещенные в ободе магниты;
- катушка зажигания, состоящая из сердечника и трансформаторных обмоток;
- свеча.
Последний элемент считается одним из наиболее важных, поскольку именно по виду свечи зажигания в большинстве случаев можно произвести визуальную диагностику всей зажигательной системы бензиновых агрегатов.
Образование искры – непростой процесс. Для начала необходимо, чтобы создалось магнитное поле в самой катушке, что возможно благодаря 2-м магнитам. Когда происходит замыкание контактов первичной обмотки, начинает возникать несильный электрический импульс. Соответственно, при их разомкнутости нет ни магнитного поля, ни электродвижущей силы вторичной обмотки.
При этом идет образование электротока с высоким напряжением и подача на свечу, что дает ту самую искру, поджигающую горючую жидкость. Обычно в этот момент поршень локализуется рядом с мертвой точкой, а точнее – на 0,4 см ниже ее положения. Стоит отметить, что контактное зажигание, которое устанавливалось на бензопилы еще в начале 90-х гг. и дошедшее к нам вместе с бывшей в употреблении техникой, на современном техническом этапе уже отжило себя.
Поэтому, в нынешних модификациях, которые презентуют нам ведущие фирмы-изготовители, установлено бесконтактное электронное зажигание, которое намного проще и регулировать, и обслуживать.
- Зарядная катушка ≈ 3,26 кΩ.
- Высоковольтная катушка:
Конструкция бензопилы
Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:
- Двигатель.
- Топливный бак.
- Стартер.
- Рукоять.
- Шина с цепью.
Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:
- Попросту не заводится.
- Заводится, но через время перестает работать.
- Не работает в распиле.
- Падает мощность.
Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)
Важно рассмотреть каждую проблему более подробно
Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.
Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.
Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.
Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.
Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры. Если ее нет, свечу надо поменять
Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе
Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.
Конструкция топливной системы бензопил
Топливная система бензопилы — это не только бензобак, в который заливается свежеприготовленная смесь, состоящая из бензина и специального масла. В устройство топливной системы входят следующие элементы:
- Бензобак, объем которого составляет до пол литра
- Топливный фильтр, располагающийся непосредственно внутри бензобака
- Топливопровод или шланг, по которому осуществляется поступление бензино-масляной смеси в карбюратор
- Крышка бензобака с сапуном. Мало кто знает о том, что такое сапун, однако это важная деталь в конструкции бензоинструмента, которая отвечает за уравновешивание давления внутри бака
Чем мощнее двигатель бензопилы, тем больше объем бензобака. Однако слишком большой объем бака способствует увеличению веса инструмента, поэтому бензопилы с объемом бака свыше 0,6-0,8 литра не выпускаются. В среднем полной заправки бака хватает на работу инструментом продолжительностью до 50 минут. Это среднее значение, так как все зависит не только от мощности двигателя, но еще и от размера распиливаемых бревен. Чем дольше бензопила эксплуатируется под максимальной нагрузкой, тем соответственно чаще понадобится совершать дозаправку.
Что такое сапун на бензопиле, и какое устройство он имеет? Сапуном называется уравнитель давления или обратный клапан, который исключает создание вакуума внутри бензобака. Вакуум или разрежение в баке создается при снижении количества топлива. Сапун представляет собой клапан, который пропускает воздух только в одном направлении. Этот клапан также не позволяет вытекать бензину из бака. Такой клапан применяется в конструкции бензобака пилы с мембранным карбюратором. Создаваемое разрежение в конструкции бензобака является препятствием для закачивания бензино-масляной смеси, поэтому наличие и исправность сапуна является обязательным.
Сапун может находиться в конструкции крышки бензобака (в виде маленького отверстия) или в устройстве самого бака. Где находится сапун на бензопиле, можно выяснить самостоятельно, осмотрев емкость инструмента. Если отверстие сапуна засоряется, то это способствует невозможности запуска двигателя бензопилы. Чтобы исправить ситуацию, необходимо очистить отверстие сапуна бензопилы.
В баке находится топливный фильтр, назначение которого известно всем. Он представлен в виде цилиндрического бочонка, подключенного к топливному шлангу. Проходя через фильтр, топливо поступает в шланг и направляется к карбюратору.
Для быстрого запуска двигателя бензопилы, в конструкции топливной системы определенных производителей устанавливаются ручные подсосы или праймеры предварительной подкачки. Этот элемент позволяет вручную закачать топливо в карбюратор, ускорив тем самым запуск мотора. Если на бензопиле праймера нет, то топливо в карбюратор закачивается путем дергания ручки стартера.
После остановки двигателя, топливо из трубки стекает обратно в бак. Зная конструкцию и принцип работы топливной системы бензопилы, не составит выявить поломки с последующим их самостоятельным устранением.
Как снять карбюратор с бензопилы?
Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.
Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.
В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:
- Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
- Демонтируем воздушный фильтр.
- Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
- Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
- Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.
Как почистить карбюратор на бензопиле?
Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:
- Отсоедините верхнюю крышку и снимите ее.
- Аккуратно достаньте мембрану топливного насоса.
- В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
- Открутите нижнюю крышку.
- Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
- Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
- В последнюю очередь снимает дроссельная заслонка, рычаг и ось.
После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа
Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы. Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом
Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.
Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.
Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.
После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.
Основные технические характеристики
Вне зависимости от принадлежности к тому или иному классу, все бензопилы обладают общими техническими характеристиками. Основными из них являются:
- Мощность двигателя;
- объем двигателя;
- длина шины;
- шаг цепи;
- толщина пропила (длина шины);
- количество звеньев;
- объем топливного бака;
- объем масляного бака;
- масса инструмента.
Бензопила не подходит для решения всех задач, иногда целесообразно использовать циркулярку. Рекомендуем почитать статью о том, как выбрать циркулярную пилу. В ней рассмотрены основны критерии выбора и приведены 10 полезных советов, которые помогут сделать правильный выбор.
Ознакомившись с техническими характеристиками пилы, а также зная назначение и принцип работы ее основных элементов, любой, даже не подготовленный пользователь сможет подобрать необходимый инструмент.
Слив топлива из бака
В целях безопасности всегда следует сливать топливо из цепной пилы перед проверкой свечи зажигания, обслуживание или хранение бензопилы в течение сезона. Дайте бензопиле остыть не менее 15 минут, затем установите на нее защитный кожух. Установите металлический контейнер достаточного размера, чтобы вместить топливо. Отвинтите крышку топливного бака. Крепко удерживая бензопилу обеими руками, медленно наклоните ее в боковую сторону, чтобы вылить топливо в контейнер.
Опорожнение топливного бака.
Когда топливный бак пуст, установите бензопилу вертикально и наденьте крышку на топливный бак. Протрите пролитое топливо, затем удалите тряпку и топливо безопасным образом.
Снова подсоедините кабель свечи зажигания, снимите защиту цепи и запустите бензопилу. Дайте бензопиле поработать до полного использования топлива, оставшегося в ней. Затем выключите бензопилу и снова отсоедините кабель свечи зажигания.
Советы по безопасной валке деревьев
Особого внимания заслуживает работа бензопилой в лесу, где подавляющее большинство деревьев обладают внушительными размерами и весом. Чтобы не допустить типичных ошибок начинающих вальщиков, работая с бензопилой, обязательно придерживайтесь следующих советов:
- Непосредственно перед работой бензопилой определите направление валки дерева. Для этого следует учесть направление ветра, рельеф местности и наличие изгибов ствола;
- Очистите почву вокруг деревьев от кустов и посторонних предметов – это нужно для того, чтобы вовремя уйти с опасной зоны;
- Обязательно отойдите на безопасное расстояние, как только увидите, что дерево начало падать. Безопасной считается дистанция, которая будет равна двойной длине дерева;
- Если при работе с бензопилой шина с цепью застряла внутри ствола – не пытайтесь силой вырвать ее при включенном моторе. Заглушите мотор агрегата, упритесь плечом в стол и попытайтесь аккуратно вытащить пильную гарнитуру.
Обязательно соблюдайте эти простые правила, чтобы при работе с бензопилой уберечь себя и других людей от возможных травм при валке деревьев в лесу.
Это интересно: Выжигатель по дереву своими руками — виды, схема
