Вентиляция в каркасном доме своими руками: как правильно сделать

Видео описание

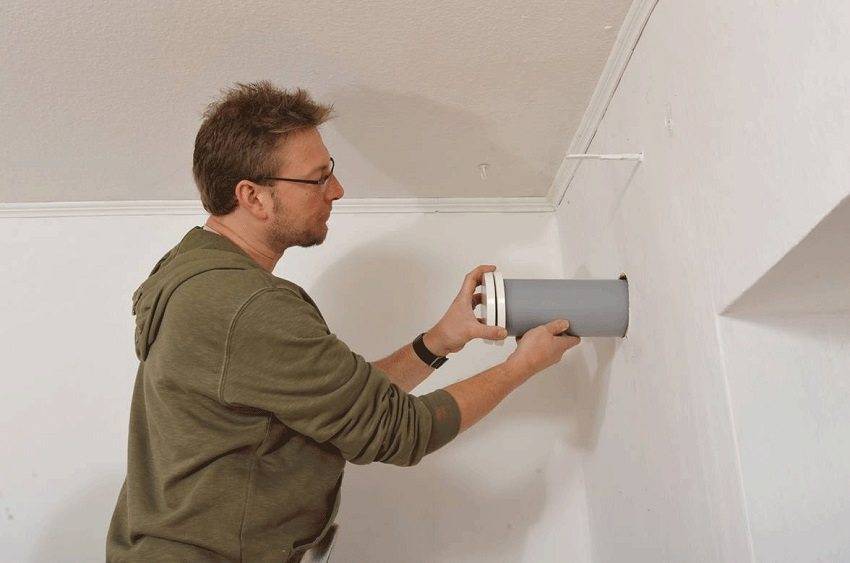

Установка вентиляционного клапана выглядит следующим образом:

Принудительная вентиляци

Лучшим вариантом для постоянного проживания считается принудительная вентиляция, которая устанавливается еще в самом начале обустройства дома. Принудительный вариант воздухообмена достигается наличием вентиляторов на входе воздушных масс в помещения и на выходе. Это обеспечивает постоянную циркуляцию.

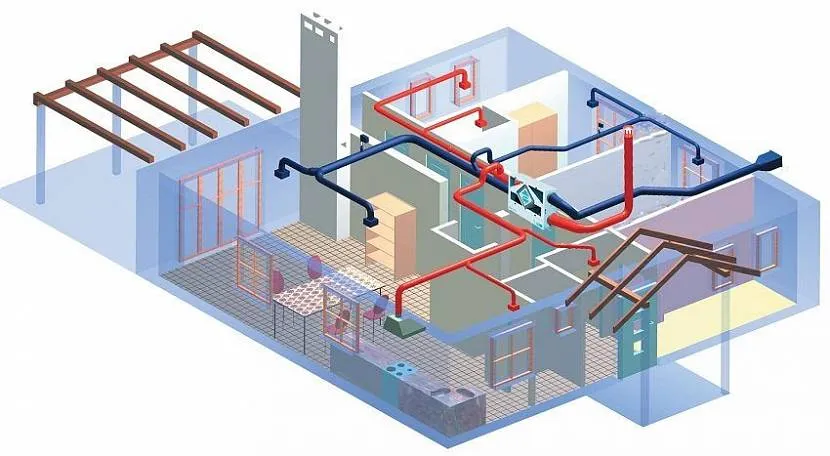

Принудительная вентиляция более сложная, но надежнее в плане воздухообмена Источник alladvices.ru

Большинство принудительных систем оборудуются автоматизацией, которая регулирует выход и вход воздуха. Очень часто вентиляция в каркасном доме под ключ устанавливается именно принудительного типа.

Особенности принудительного варианта:

• воздух поступает через всасывающие каналы приточного типа;
• при повышении в доме давления через вентиляцию на кухне и в санузлах выходит воздух отработанного типа;
• подача и выход воздушной массы приблизительно равны;
• весь процесс происходит с помощью механической тяги;
• при рекуперации тепла идет согрев входящего воздуха.

Стоит учесть, что дома из СИП-панелей обычно имеют встроенные вентиляционные каналы, что облегчает установку всей системы.

Смешанный тип

Смешанный тип является комбинированием механического (принудительного) и естественного варианта вентиляции. Отработка воздуха идет из помещений по каналам вентиляционного характера. Объем каналов и их размеры зависят от площади и размера строения.

Комбинированный тип вентиляции не всегда актуален в домах для постоянного проживания Источник komfortdom.bydgoszcz.pl

Стандартная система вентиляции при комбинировании строится на основе пропорций – 200 кв. метров обслуживает 7-8 каналов.

Сами каналы должны быть сделаны из пластиковой или асбоцементной трубы. В каждый из каналов монтируются вытяжные вентиляторы. Они могут быть с ручным или автоматическим запуском. При автоматическом режиме дополнительно требуются датчики влажности или инфракрасного типа. Первый вариант работает по показателям окружающего воздуха, а второй при появлении людей в помещениях.

Мощности вентиляторов рассчитываются специалистом при проведении проектного расчета вентиляции на основе характеристик строения и требований.

Приток воздуха создают на основе системы приточных каналов, встроенных в стены или окна.

Комбинированная система имеет один недостаток – в холодное время года в помещение поступает прохладный воздух. Поэтому такой тип вентиляции не применяется в строениях для постоянной работы. Либо устанавливается дополнительный обогрев помещения.

Примеры вентиляции

Если правила охраны труба и техники безопасности пишутся кровью, то требования СНиП к вентиляции помещении различного назначения – черной плесенью. Как показывает практика, устройство системы воздухообмена может проводиться своими руками, однако, ее расчет и проектирование лучше всего доверить профессионалам.

Конечно, можно поискать примеры вентиляции каркасного дома в интернете или посмотреть видео ролики, посвященные монтажу вентиляционных систем в каркасниках. Однако это не убережет от возможных ошибок и недочетов, причинами которых становятся архитектурные особенности конкретного строения.

Предлагаем ознакомиться с несколькими проектами устройства системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.

Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха.  Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

• Печки-каменки;
• Комнатки-парилки;
• Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

Отделка парилки

Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

Вытяжка через стену на улицу

Зачем вентиляция и нужна ли она

Главная угроза свежему воздуху — углекислый газ (СО2). При небольшом повышении уровня CO2 человек ощущает духоту, усталость, сонливость, невозможность сосредоточиться, потерю внимания, раздражительность, снижение работоспособности. Если уровень CO2 будет повышаться дальше, то наступают проблемы с дыханием, удушье, учащенный пульс, головокружение, а кто-то вообще падает в обморок.

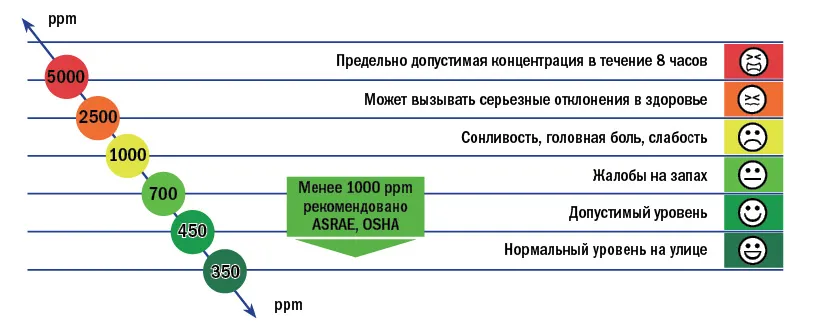

Концентрация co2 в воздухе и его влияние на самочувствие человека Источник 7lestnic.com

Наиболее вредным является долговременное пребывание в помещениях с высоким содержанием CO2, поэтому так важно уделять внимание вентиляции помещений.Правильный и энергоэффективный метод регулирования воздухообмена, это регулирование по датчику СО2. Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома

А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения

Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения

Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения.

Стандартный каркасный дом имеет энергосберегающую и герметичную конструкцию, которая дополнена пластиковыми окнами и дверьми. Это заставляет воздух постоянно нагреваться внутри помещения, так как нет полноценного обмена с окружающей дом воздушной средой.

Наиболее требовательными помещениями строения в отношении необходимости обмена воздуха являются ванные комнаты, туалеты и кухни. Вытяжка в каркасном доме устанавливается именно в таких местах.

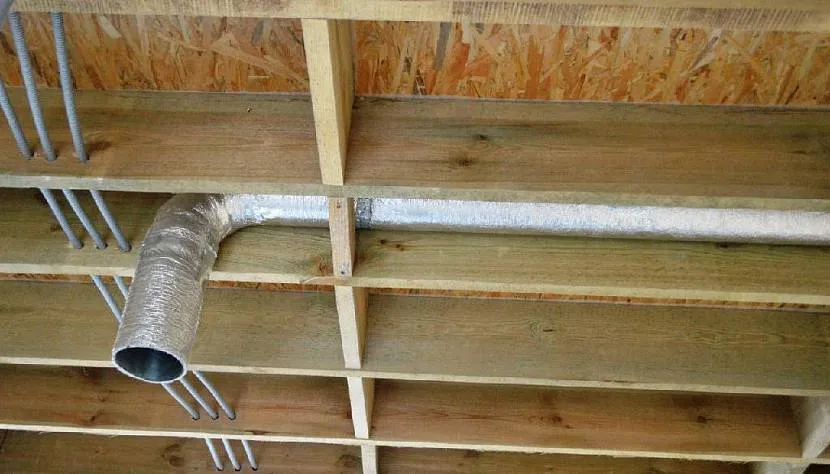

Вытяжная труба прокладывается под потолком в процессе возведения дома Источник zen.yandex.ru

Для каждого типа строения по использованию устанавливается свой вид устройств для воздухообмена:

• сезонное проживание. Обычно это обычная дача. В таких случаях систему устанавливают естественную во всех необходимых помещениях;
• круглогодичное дачное использование. В нескольких помещениях, в том числе на кухне, устанавливается канал вытяжного характера с принудительной вентиляцией, то есть механической;
• постоянное проживание в доме. Чаще всего используется принудительный тип вентиляции. Применяется рекуператор тепла и постепенная подача воздуха на минимизации скачков температурного режима.

Кроме представленных вариантов есть еще смешанные схемы, которые включают в себя особенности каждого типа вентиляции с разделением по помещениям, которым требуется воздухообмен увеличенного или уменьшенного характера.

Мнение жителей домов

Не все каркасные дома проектируются по уму. Есть серьёзные проблемы с герметичностью, поэтому посмотрите на отзывы реальных жильцов, которые страдают без вентиляции. Отсутствие свежего воздуха – это удар по здоровью человека. В помещениях духота и дышать вообще нечем.

Кстати, если ваш дом имеет жилой мансардный этаж, то на нем обязательно нужно сделать вентиляцию. Об этом подробно тут.

К этому стоит добавить ужасную вонь с ванной и туалета. Если рассматривать жаркую погоду, увеличивается уровень влажности. Зимой, в свою очередь, начинает активно расти гриб на стенах. Плесень размножается и приходится быстро подбирать моющие средства.

Рекомендации специалистов

1. Первая рекомендация экспертов – рассчитать систему вентиляции для каркасного дома. Если вы не являетесь специалистом в этой области, вы не должны делать свои собственные расчеты, даже по вышеприведенным формулам. Потому что все это лишь приблизительные расчеты, которые должны быть подтверждены с учетом различных факторов.
2. Вентиляцию можно установить собственными руками. Здесь нет серьезных проблем, но вы должны понимать, что все описанные выше системы имеют свою собственную сложность в установке. Особенно это касается вентиляции с рекуперацией, которая включает в себя нагреватель. Лучше оставить этот вариант профессионалам.
3. Несколько слов о рекуперации с помощью радиаторов. Следует отметить, что такие системы стоят дорого, поэтому их приобретение, безусловно, повлияет на стоимость строительства каркасного дома. В процессе эксплуатации в холодное время года необходимо быть готовым к некоторым денежным затратам, связанным с потреблением энергоносителей. Однако все это компенсируется комфортными тепловыми и влажностными условиями внутри помещений. Кроме того, в таком каркасном здании будет тепло, как в кирпичном.
4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Они устанавливаются непосредственно в стену каркасного дома. Такое устройство содержит нагревательный элемент, питающийся от электричества и вентилятор. Последний заставляет приток свежего воздуха с улицы, одновременно нагревая ее.
5. Если в вашем доме есть камин, то нет необходимости строить в этой комнате вентиляционный воздуховод. Дымоход легко справляется с нагрузкой по воздухозабору, даже если он не работает. Самое главное – держать заслонку внутри дымохода открытой.
6. В активно используемых помещениях каркасного дома, т.е. кухне, туалете и ванной комнате, обязательна установка вытяжных воздуховодов. В этом случае помещения на первом и втором этажах могут быть соединены одной вертикальной трубой. Рекомендуется подключать к вентиляции на первом этаже не трубу, проложенную горизонтально, а ответвление и поднятие воздуховода вертикально на 0,5-1 м параллельно основному воздуховоду, после чего следует выполнить подключение.
7. На кухне рекомендуется организовать естественный дренаж через вентиляционную шахту, установленную в стене. В качестве альтернативы вы можете установить рециркуляционную вытяжку над плитой. Это означает, что отработанный воздух и дымы от приготовления пищи выводятся наружу через стену или окно, но не в вентиляционную систему.
8. В неотапливаемых помещениях и на открытом воздухе каналы должны быть изолированы. Лучше установить их выше конька крыши. Если в каркасном доме используется система принудительного вентилирования, то в этом нет необходимости.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении.  В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

• Кухонные плиты;
• Паровые ванны;
• Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Естественная вентиляция

Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.

Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.

Неорганизованная вентиляция

Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.

Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.

С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.

Организованная вентиляция

Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.

Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.

Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.

При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.

В каком случае целесообразно использовать

В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.

Естественный воздухообмен – простой, но зачастую малоэффективный

Естественная вентиляция предполагает проникновение в жилище воздуха через двери и окна, щели в них и выход отработанного потока через вентканалы, устанавливаемые в санузлах, на кухнях, в ванных комнатах. Такая схема в деревянных, кирпичных и других домах работает без сбоев. Ее функциональность обусловлена тем, что воздух имеет разные показатели давления снаружи и внутри строения. В каркасных постройках естественное проветривание, как мы уже поняли, может и не работать из-за их высокой герметичности. Выход из этого затруднительно положения – монтаж вентканалов и приточных клапанов. Подобные работы легко выполнят даже начинающих домашние умельцы.

Запрещено использовать для этих целей трубные изделия из металла. Они повышают шумовую нагрузку и снижают теплозащитные возможности стеновых поверхностей. Трубы без проблем встраиваются в каркас дома. Приточный клапан – это компактное приспособление, необходимое для качественной подачи уличного воздуха. Продвинутые модели таких устройств располагают поглотителями шума и фильтрами для очистки поступающего потока.

Алгоритм устройства естественной системы проветривания с применением указанных приспособлений простой. Делаем в стене отверстие сечением 6–13 см. Устанавливаем в него трубу, выполняющую функцию вентканала, предварительно обернув ее звуко- и теплоизолирующим материалом. Затем монтируем приточный клапан, оснащаем его заслонкой для регулировки подачи воздуха.

Выход трубы снаружи накрываем решеткой. Она не позволяет насекомым и мелким птицам проникать в помещения по вентиляционной шахте. Летом описанная система проветривания может функционировать не самым лучшим образом. Воздух на улице и в комнатах каркасного дома в жаркую пору будет иметь одинаковую температуру, а значит, разница давления входящего и выходящего потока получится незначительной. Улучшить работу естественной системы при таких условиях несложно посредством монтажа на вытяжные каналы небольших вентиляторов. Они подключаются к электросети и запускаются вручную по мере надобности. Вентилятор можно оснастить датчиком влажности. Тогда он станет функционировать автоматически.

Отметим, что естественные вентиляционные системы рекомендованы для небольших каркасных жилищ. Во внушительных по площади домах такой принцип проветривания будет неэффективным. Через некоторое время в углах кухни, сантехнических помещений и остальных комнат начнет образовываться плесень, домочадцы станут ощущать духоту. Эти явления свидетельствуют о необходимости сделать приток свежих воздушных масс более качественным.

Принудительный воздухообмен

При данных условиях такой способ вентилирования комнат выглядит более приемлемым. Осуществляется при помощи механических средств нагнетания и отведения воздушных потоков.

Способы принудительного вентилирования:

• приточный;
• вытяжной.

Приточный принудительный воздухообмен можно организовать следующим образом:

• Оконные клапаны. Предназначены для установки в каждом помещении. Монтируются вверху открывающейся створки пластикового окна. Способствуют притоку свежего уличного воздуха, не требуют открывать окна в холодное время года, сохраняя внутрикомнатное тепло. Не оснащаются системой прогрева, фильтрации входящего потока.
• Стеновые проветриватели. Небольшой вентиляционный канал, с внешней стороны закрытый решеткой. Со стороны помещения оснащен диффузором для регулирования силы воздушного потока. Внутри устанавливается вентилятор, могут быть фильтры очистки воздуха от пыли, шумоизолирующие материалы. Также монтируются в каждой комнате (около окна, либо между окном и отопительным радиатором для обогрева холодного потока).
• Приточная установка в виде вентилятора, монтируется, например, в потолочном пространстве, на чердаке. Свежий воздух распределяется по сети воздуховодов для каждого помещения отдельно. Более дорогостоящий способ, но без риска поступления неконтролируемого холодного воздушного потока.

Принудительный приток способствует увеличению давления внутри дома и тем самым выталкивает теплый отработанный через вентканалы наружу.

Вытяжной способ выглядит как механическое отведение влажного теплого воздуха с помощью вентиляторов, установленных внутри вентиляционных проемов, воздуховодов. Механизмы выводят несвежий воздух из комнат, создавая область разреженного давления и втягивая свежий через возможные притоки.

Для каркасного строения эти способы более эффективны, чем естественный. Тем не менее их комбинация даст более качественный результат.

Заключение

Не все будущие и настоящие владельцы каркасных домов осознают важность вентиляции в таких постройках. Здание каркасного типа предусматривает наличие множества слоев, которые обеспечивают гидро- и теплоизоляцию. Стены окутаны мембранами, а также плитами пенопласта

Помимо прочего, здание имеет внешнюю и внутреннюю отделку. В результате получаются стены, которые почти не пропускают воздух

Стены окутаны мембранами, а также плитами пенопласта. Помимо прочего, здание имеет внешнюю и внутреннюю отделку. В результате получаются стены, которые почти не пропускают воздух.

В этом и есть значительные плюсы, которые выражены в низких энергозатратах для обогрева помещений. Внутри здания при таком устройстве стен довольно длительное время сохраняется комфортная температура. Однако в доме живут, отдыхают и работают люди, поэтому со временем в помещениях становится душно, содержание кислорода падает, появляются неприятные запахи, а на стенах образуется конденсат. Всё это обуславливает необходимость наличия системы вентиляции.
