Кондуктор для сверления отверстий под шканты и конфирматы

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

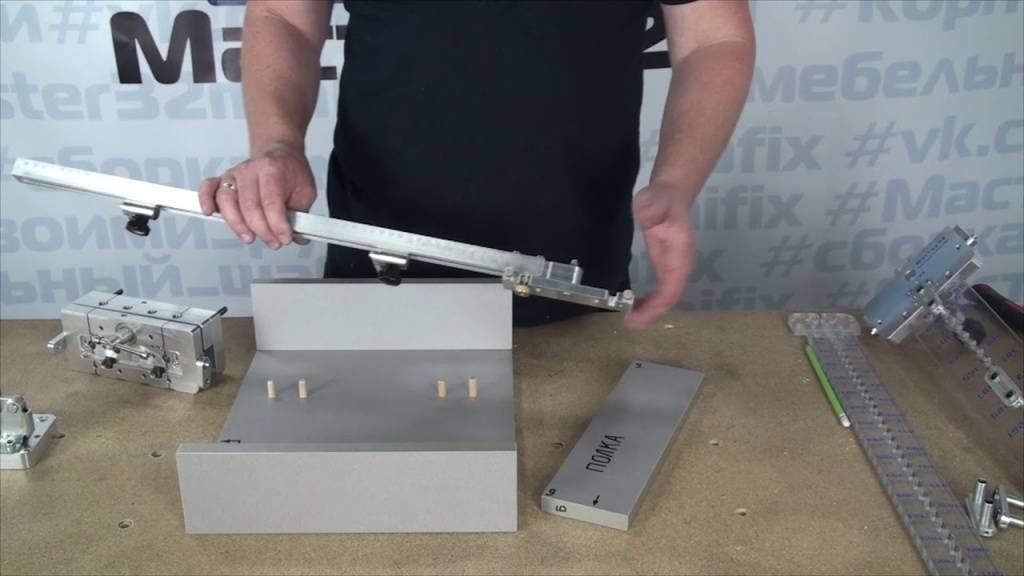

  1. Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
  2. Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

  • Приспособление фиксируют на обрабатываемой детали.
  • Гильзу вставляют в отверстие.
  • Сверлят через гильзу.

Советы по выбору

Мебельный шаблон либо кондуктор делают не только из угольников и линеек, но и из многих других элементов, которые можно найти в арсенале каждого рачительного хозяина. Изделия, изготовленные самостоятельно, могут предусматривать узкую направленность. Например, кондуктор для создания мелких проемов для ручек, петель и прочих деталей. Такие приспособления подойдут для производства, где компоненты мебели штампуют небольшими партиями.

Советы по самостоятельной покраске мебели, выбор состава, этапы работы

Для глобальной промышленности рекомендовано приобретение профессионального кондуктора для изготовления мебели

Важно учесть, что такое оборудование стоит недешево. Однако с профессиональными разметочными шаблонами любой предмет обстановки будет сделан качественно

Если есть желание смастерить устройство самостоятельно, потребуются такие инструменты:

Если есть желание смастерить устройство самостоятельно, потребуются такие инструменты:

  • дрель (лучше электрическая);
  • набор слесаря;
  • болгарка для работы по металлу;
  • подходящий материал (арматурный прут либо прочее).

Для изготовления мебельного кондуктора необходимо предварительно подготовить точный чертеж с правильно подобранными размерами. Для составления эскиза можно скачать шаблоны с тематических ресурсов или взять образец у мастера, занимающегося ремонтными работами. Точность разметки стоит перепроверить несколько раз, иначе изделие окажется некачественным, соответственно, непригодным для работы. После изготовления чертежа выполняют следующие шаги:

  1. С помощью болгарки или ножовки арматурный прут разрезают на части.
  2. Проделывают отверстия на 0,8 см от края будущего инструмента.
  3. Между разметками под сверло замеряют расстояние в 3,2 см. Радиус отверстия должен составлять 0,5 см.
  4. Чтобы пользоваться устройством было удобно, можно добавить упор. Делают его из металлической пластины, согнутой под углом 90 градусов. Готовую деталь крепят на будущий кондуктор.
  5. Все комплектующие конструкции крепко фиксируют струбциной и соединяют крепежными элементами.

Выбирая оборудование, в самом начале необходимо обратить внимание на его многофункциональность. Некоторые изделия не только помогут разметить мебельные элементы, но также позволят сделать присадку для каждого отверстия

В комплекте с шаблонами и кондукторами должны идти зажим, сменная втулка, линейка

Все эти устройства значительно упростят процесс сборки, изготовления предметов интерьера. Благодаря наличию подобных приспособлений отверстия получаются ровными

В комплекте с шаблонами и кондукторами должны идти зажим, сменная втулка, линейка. Все эти устройства значительно упростят процесс сборки, изготовления предметов интерьера. Благодаря наличию подобных приспособлений отверстия получаются ровными.

Как выглядит мебельный шкант, его назначение и разновидности

Изготавливают оборудование из дерева или качественной нержавеющей стали, которая продлевает срок службы инструмента. Однако на рынке также представлены изделия из пластика, стекла, которые ни при каких условиях не стоит приобретать — долго они не прослужат. Придя в магазин, необходимо осмотреть товар, изучить его маркировку. Материал изготовления должен быть долговечным, износостойким. Лучше остановить выбор на нержавеющей стали. Немаловажный фактор — популярность бренда. Проверенные производители уделяют много внимания качеству продукции, чтобы не потерять авторитет перед клиентами.

Кондукторы и шаблоны дают возможность делать качественную разметку для отверстий, а затем сверлить их под необходимым углом. Широкий ассортимент приспособлений позволяет выбрать подходящий вариант для конкретного случая. В результате применения устройств можно изготовить мебель, которая прослужит в течение длительного периода.

Многофункциональность

Срок службы инструмента

Материал изготовления

Популярность бренда

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

  1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
  2. Направляющих втулок, куда входит сверло.
  3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение. Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи

Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки. Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок. Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

  1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
  2. Направляющих втулок, куда входит сверло.
  3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Виды мебельных кондукторов

Исходя из потребности применяют различные виды мебельных кондукторов для сверления отверстий. Рассмотрим основные их виды.

Накладные

Вид кондуктора, когда приспособление устанавливается сверху на основную деталь с фиксацией, либо без нее. Применяется для сверления отверстий древесно-стружечных плитах под прямым углом.

Скользящие

Данные кондукторы не имеют постоянной опоры, а переставляются отдельно для каждого отверстия. Процесс производства на них менее эффективен.

Поворотные

Эти приспособления используются на цилиндрических заготовках. Их производят с несколькими осями поворота – горизонтальной, вертикальной и наклонной. Используют для сверления в наклонной плоскости.

Универсальные

Такие приспособления целесообразно применять при мелкосерийном производстве. Они позволяют использовать различные комбинации сверлильных отверстий и быстро перенастраивать устройство.

В мебельном производстве используются так же узкоспециализированные кондукторы, применяемые для отдельных операций. Например, шкантовый кондуктор для сверления монтажных отверстий под конфирмат или отверстий под углом.

Особенности конструкции и виды

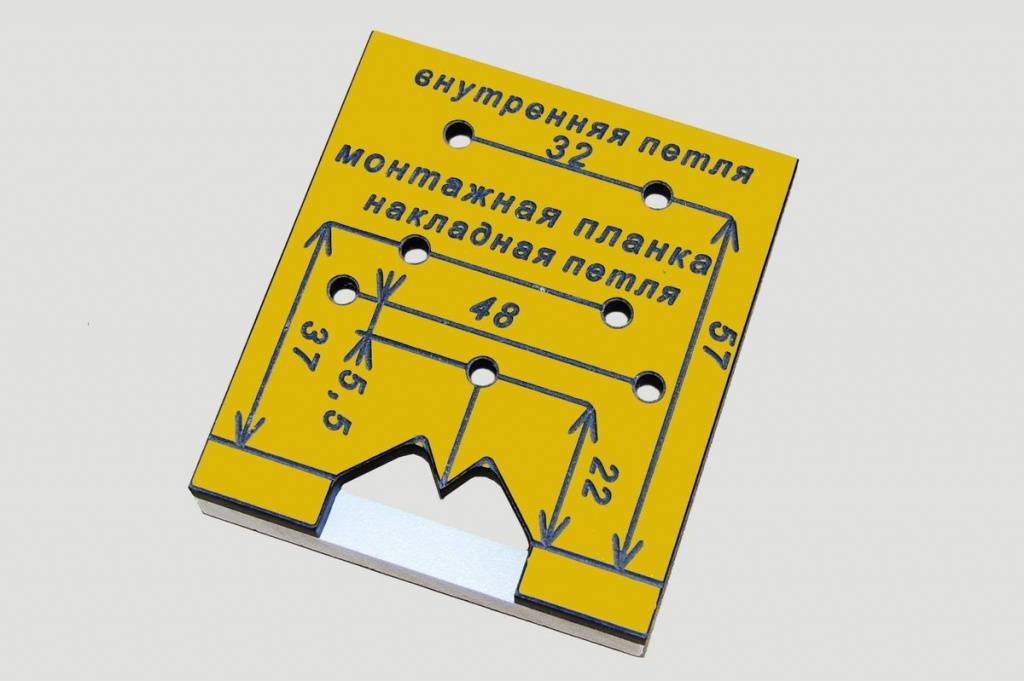

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

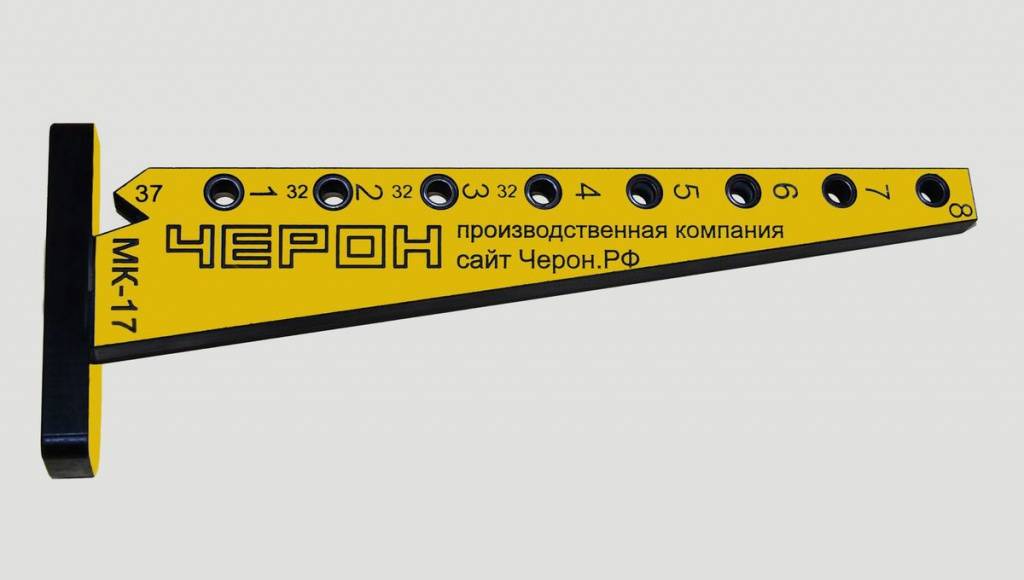

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

  • Разметка.
  • Кернение (точечные углубления в материале под сверло).
  • Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Что такое мебельный кондуктор

Мебельные кондукторы и шаблоны — это специальный инструмент, применяемый при сверлении отверстий. Использование кондуктора позволяет исключить операцию наметки и повысить точность выверки элементов конструкции. Сборку с использованием кондуктора может осуществлять даже начинающий специалист, так как возможность ошибки сводится на минимум.

Процесс сборки корпусной мебели унифицирован, вся фурнитура выпускается по стандартам, что позволяет применять заводские кондуктора. Такие изделия выпускаются для всех типовых сборочных процессов. Различают устройство двух типов – непосредственно для сверления или только для наметки. Более функциональным являются первые устройства, совмещающие два процесса одновременно.

На первое время начинающий производитель может использовать самодельные кондукторы, тем более, что принцип их устройства не сложный. В основе устройства используется металлическая линейка, перпендикулярно ей устанавливают поперечину. В линейке просверливаются отверстия на необходимых расстояниях, так для полкодержателя эти значения составят 100, 200, 300 мм, для минификса – 32 мм. Недостатком таких самодельных устройств является небольшой срок службы, из-за быстрого износа увеличивается неточность наметки, что негативно влияет на качество сборки мебели. Аналогичным способом можно изготовить другие специальные устройства, например, кондуктор для ручек или мебельных петель.

На серьезном производстве, где объем сборочных операций достаточно высок целесообразно применять заводские сборочные кондукторы. Стоимость приспособления окупиться за несколько производственных циклов.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

  • для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
  • более толстый брус крепится шипом размером 3 сантиметра;
  • брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

  • первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
  • шаг составляет от полутора до 2 метров;
  • скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Классификация кондукторов

Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

  • Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
  • Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
  • Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
  • Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

Техническая сторона

Стоит подробно ознакомиться с несколькими техниками сверления.

Под конфирмат

При самостоятельном изготовлении мебели часто используются конфирматы. Для такого сверления используют специальные сверла с размером 4,5 мм. Его легко узнать по дополнительной головке.

Торцевая сверловка

Это самая сложная техника. Сверло должно расположиться перпендикулярно торцу. В этом случае дрель нужно держать крепко и ровно. Очень удобно использовать специальное оборудование.

Сверловка в двух деталях одновременно

Это самый точный и быстрый способ. Для такого метода необходимо подготовить специальные зажимы (струбцины). Фиксирование должно быть качественным, чтобы детали не шатались.

Сверловка под шканты

Для этого используют сверло размером примерно 8 мм. Чтобы на детали не получились сквозные отверстия необходимо установить специальный ограничитель глубины. Для торца рекомендовано использовать тоже сверло, а глубина не должна превышать 20 мм.
