Изготовление станка со станиной
Из болгарки можно изготовить еще и отрезной станок. Для этого следует подготовить следующие инструменты и материалы:
- профильную трубу;
- стальной уголок;
- лист металла;
- сварочный аппарат;
- дрель;
- швеллер;
- подшипники;
- вал;
- трубу;
- пружину;
- педаль реле.
Если есть желание, лист металла, который пойдет на платформу, можно заменить ДСП. Плита станет более легким вариантом. Подшипников должно быть несколько, они должны быть одинаковыми. Если подумать, сварка может быть заменена прочными болтами, для этого и понадобится дрель. Такой вариант позволит разобрать станок при необходимости.
Механические неисправности болгарки
Чтобы определить неисправность такого типа? нужно разобрать корпус болгарки и корпус редуктора болгарки, который изготавливается из металлического сплава.
Основные механические поломки относятся к таким частям болгарки:
- Редуктор;
- Стопорная кнопка — фиксатор шпинделя;
- Фланцевый крепеж инструмента;
- Подшипники вала якоря.
Шлифовальный инструмент часто подвергается поломкам? и наиболее распространенной причиной является разрушенный подшипник редуктора или его износ. Такие неисправности вызываются при чрезмерной нагрузке на технику в процессе работы. В таком случае также могут изнашиваться и разрушаться зубья шестерни редуктора. Принцип ремонта заключается в процессе замены деталей, и при этом не требуются специальные навыки.
Замена подшипника редуктора
Подшипники являются очень важными элементами электроинструмента. После поломки подшипника его немедленно нужно заменить, так как его неисправность может привести к другим механическим поломкам и к повреждениям статора и ротора. Отрицательное влияние на подшипники может оказывать:
- Длительная эксплуатация болгарки с высокой нагрузкой;
- Недостаток смазочного материала;
- Попадание инородных частиц;
- Повышенная скорость вращения.
После износа или разрушения подшипника появляется неприятный посторонний шум. Проверить состояние подшипника можно после разборки болгарки и проверки люфта подшипника на валу. При покачивании подшипника в разные стороны люфт должен отсутствовать или быть минимальным. После обнаружения неполадок подшипника его необходимо поменять, используя при этом съемник, а обойму разрушенного подшипника можно изъять с помощью метчика, вкрученного в обойму. Снять подшипник можно и по народному методу, используя при этом два рожковых ключа, тиски и молоток.
Разборка и ремонт редуктора
Самое сложное при ремонте редуктора — это снять шестерни и изъять опорный подшипник. Для разборки необходимо снять крышку и отсоединить корпус статора от ротора. Далее нужно открутить гайку крепления ведущей шестерни, если она предусмотрена конструкцией. В крышке редуктора находится подшипник, который вытягивается после снятия стопорного кольца. Ведомая большая шестерня крепится стопорным кольцом, и при помощи подручных инструментов его можно снять. Шестерня запрессовывается на шпиндель и крепится шпонкой.
В некоторых типах болгарок шестерня может крепиться резьбовым соединением. Ремонт шестерен заключается в их замене. Стопорный фиксатор необходим для удобства крепления рабочего диска фланцевым креплением. Фиксатор представляет собой шток с пружиной и при надобности путем нажатия на него препятствует вращению рабочего вала. Такой фиксатор починить почти невозможно, он подлежит замене.
Как сделать точильный станок?
Болгарку используют в качестве основы для станка.
Несколько советов:
- Надёжно закрепить, чтобы не повредить диск;
- Толстые изделия сложно обрабатывать, если создаёшь однотипные детали;
- Не занимать две руки одновременно, возможность получения травм.
Необходимо изучить чертежи и схемы станка, что нужно приобрести, заготовки, детали, инструменты, сменные насадки, собирают и проверяют результат работы.
Этапы сборки:
- По документации приобрести необходимые материалы, учесть все важные нюансы.
- Создать стол из стали (не менее 5 мм), нарезать заготовку для каркаса.
- Присоединить поперечный вал, не забывать про перпендикулярность деталей.
- В боках сделать отверстия для укрепления болгарки в виде буквы П, прочной частью присоединить к станине
- установить хомут из металла для дополнительной фиксации
- Запрессовать подшипники узла
- Закрепить узлы с двух сторон на оси
- Приварить бок, установить защитную пружину
- Присоединить маятник, не нагревать, охлаждать тряпкой с водой.
- Подключить и проверить в холостом, потом в рабочем режиме.
Болгарка на 12 вольт + (Видео)
Для того чтобы использовать электрический инструмент на выезде, необходимо его мощность в 12 Вольт переделать на 220. Таким образом, можно питать его от авто, в котором течет постоянный ток с напряжением в 12 Вольт, путем монтажа специального инвектора.
Процесс подключения болгарки к аккумулятору мощностью в 12 Вольт
Маломощные инвекторы стоит подключать к прикуривателю, здесь особых требований не существует. Единственными нюансами являются:
- Использовать при температурных условиях от -15 до +50 0 С и средней влажности.
- Не позволять работать приборам под прямыми солнечными лучами.
- Не использовать для хранения места под сиденьями, поскольку в процессе работы инвектор будет нагреваться. Для его охлаждения необходимо беспрепятственное прохождение воздуха.
Сделать болгарку можно из самых разнообразных инструментов, которые у каждого есть под рукой. Благодаря инструктажу, работа выполняется своими руками всего за пару часов.
Как сделать мини болгарку своими руками.
Бывает, что в гараже нужно что-нибудь подрезать или обточить для машины, а «болгарки» под рукой нет. Для таких случаев я соорудил из разного хлама «болгарочку», работающую от 12 вольт (от прикуривателя). Также она применима и в квартире при наличии БП на 12вольт. Дома я использую блок питания от старого компьютера.
Конечно, можно было собрать бормашинку, но среди моего «мусора» специального патрона не нашлось, а нашлось вот что:
Пустой баллончик от силиконового герметика; — трос спидометра от автомобиля; — моторчик от автомобильного компрессора; — мелкий подшипник (подписан как 625-z); — витой провод от зарядника для мобильного телефона; — автомобильное реле; — винт-стойка для крепления материнской платы; — пластиковая бутылка 0,5 л; — зажим типа «крокодил» для проводов; — провода, гаечки и другие мелочи.
Несколько общих полезных советов по организации ремонта болгарки
Прежде чем приступить к ремонту болгарки, рассмотрим несколько полезных советов:
- Перед тем как начать разборку болгарки, тщательно ознакомьтесь с ее описанием, схемой сборки и порядком выполнения работ.
- Обязательно соблюдайте последовательность выполнения технологических операций.
- Строго соблюдайте технику безопасности.
Более подробно о диагностике и ремонте электрической части болгарки.
Как снять игольчатый подшипник или разрушенную обойму подшипника скольжения
В редукторах болгарок используются различные подшипники. Они подвергаются большим нагрузкам и являются причинами появления неисправностей.
Разрушение подшипника определяется по увеличению люфта вала шпинделя. Разобрав корпус редуктора и демонтировав вал большой шестерни, вы увидите игольчатый подшипник.
Игольчатый подшипник применяется не во всех болгарках. В тех же болгарках, в которых он установлен, его демонтаж можно выполнить несколькими способами.
Вынув разрушенную часть подшипника, внутреннюю обойму можно достать с использованием машинного метчика. Зажмите машинный метчик подходящего диаметра в патрон шуруповерта и постарайтесь его вкрутить в обойму подшипника, пока метчик не упрется в дно корпуса. Продолжайте медленно вкручивать метчик в обойму. Он поднимет обойму по резьбе.
Второй способ заключается в том, что оставшуюся обойму разрушенного игольчатого подшипника можно извлечь при помощи спецболта и стопорного кольца.
Как снять косозубые шестерни редуктора болгарки
Ремонт редуктора болгарки начинается с демонтажа косозубых шестеренок. Именно шестеренки становятся основной причиной неисправностей редуктора болгарки. В болгарках чаще всего приходится менять малую ведущую шестеренку, закрепленную на валу ротора.
На валу ротора косозубая шестерня может крепиться двумя способами:
- Шестерня фиксируется шпоночным соединением и зажимается гайкой.
- Шестерня крепится при помощи резьбового соединения. Причем используется как правая, так и левая резьба.
Большая ведомая косозубая шестерня крепится на валу шпинделя тоже двумя способами:
- Шестерня напрессовывается на вал.
- Шестерня крепится при помощи шпоночного соединения.
Кроме замены шестеренок в болгарках часто требуется заменить тот или иной подшипник. А их в конструкции болгарки как минимум три.
Этап 1. Визуальный осмотр инструмента
Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.
Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:
- При работающем электродвигателе видно очень сильное искрение на коллекторе.
- При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).
- Запуск электродвигателя сопровождается резкими рывками.
- Из корпуса доносится характерный запах горелой проводки.
- Инструмент не набирает прежней мощности.
Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем
Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.
Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.
Ремонт болгарки: мелкие неисправности
Однако, как бы качественно и правильно ни была выполнена машинка, все инструменты рано или поздно выходят из строя. При правильном использовании, обладателю этого нужного в хозяйстве и производстве инструмента, не составит особого труда починить аппарат. В этом разделе мы постараемся рассказать о ремонте болгарки разных производителей своими руками или подсказать, каким способом можно снять ту или иную деталь для последующей ее замены.
Определение поломки
Для начала нужно определить в какой именно момент произошла поломка. Вспомнив причину можно быстрее определить неисправность. Ситуации могут быть следующими:
- во время работы инструмент просто отключился;
- после падения болгарка перестала работать;
- внезапно перестал вращаться режущий диск;
- машинка не запустилась, после того как длительно не использовалась.
Ремонт болгарки: неисправность контактов
Начиная ремонт болгарки, будь то Бош, Макита или Интерскол, нужно идти по принципу работы от простого к сложному. Разбирать сразу весь корпус инструмента не стоит, лучше сначала исключить элементарные неисправности.
- Проверяем, присутствует ли ток в розетке.
- Рассматриваем провод болгарки на предмет каких-либо изгибов или нарушений его изоляции. Зачастую такое происходит под крышкой шлифовальной машинки.
- Откручиваем крышку с помощью крестообразной отвертки и тестером прозваниваем все провода на предмет малейших повреждений.
- Если причина поломки кроется в этой части инструмента, отрезаем кусок провода и изолируем его, а лучше полностью заменить поврежденный кусок, так как в месте скрутки изоляционной лентой провод со временем опять начнет ломаться.
Ремонт болгарки: неисправность детали пуска
Осматриваем кнопку запуска, также тестером прозваниваем провода, ведущие к кнопке, для этого нужно отключить кнопку от цепи и поочередно прозвонить каждый провод в отдельности
Если кнопка окажется неисправной, то ее необходимо заменить, купив новую, поскольку ремонт мелких деталей непрактичен и в итоге, потеряв кучу времени, окончится ничем. Убедившись в наличии тока в сети и в исправности провода, приступаем к более сложному ремонту
После вскрытия крышки, в момент проверки проводов, обращаем внимание на электрощетки и коллектор якоря. Со временем щетки могут просто износиться и требовать их замены
Покупая новые, обязательно возьмите собой старые испорченные щетки и купите идентичные в магазине. Для того чтобы заменить временем испорченные детали, открываем 2 окошка щеткодержателей, и отогнув пружину, снимаем электрощетки. Таким же способом устанавливаем уже новые щетки и закрываем корпус.
Ремонт болгарки: загрязнение коллектора
Еще одной причиной поломки болгарки может быть загрязнение коллектора. Во время работы шлифовального инструмента сыпятся искры, и коллектор может попросту прогореть. В этом случае неизбежно требуется его полная замена.
Однако причина плохой работы может быть и просто незначительное количество нагара, который элементарно убирается протиранием ваткой со спиртом. Спирт хорошо удаляет загрязнения подобного характера с поверхностей инструментов.
Делаем шлифмашинку из компьютерного винчестера + (Видео)
Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:
- полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
- вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
- наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
- сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
- подключить готовую конструкцию к блоку питания от компьютера и пользоваться.
Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.
Особенности конструкций УШМ отечественных производителей
Среди отечественных производителей особое место занимает продукция таких известных брендов, как Интерскол, Фиолент, Лепсе.
Ремонт УШМ Интерскол
При правильной эксплуатации болгарки Интерскол могут работать годами.
Наряду с нечастым выходом из строя редуктора болгарки, в котором слабым звеном являются пара шестеренок и подшипник, отмечены случаи проявления неисправностей в статоре.
Для замены шестеренок редуктора необходимо корпус редуктора поз.19 разобрать, освободив крышку поз.6.
Ведомая шестерня поз.11 запрессована на вал поз.8 и снимается при помощи пресса. Подшипник поз.9 снимается съемником.
Ремонт статора болгарки Интерскол можно выполнить и самостоятельно, если знать необходимые данные. При разборке сгоревшего статора вы должны подсчитать количество витков применяемого провода, его сечение.
Ремонт УШМ Лепсе
Болгарки под брендом Лепсе маркируются МШУ Лепсе Киров 1.8-230-А. Эти болгарки ведут свою историю от знаменитой болгарки ИЖ советского производства. Удивительно выносливый инструмент, представляющий самую антивандальную конструкцию.
Преимущества болгарки Лепсе состоят в возможности замены изношенных угольных щеток без разборки корпуса машинки.
Ремонт УШМ Лепсе в части замены щеток выполняется просто. Через специальные окна поз.45, закрываемые пробками-крышками поз.48, угольные щетки поз.47 вставляются в корпус щеткодержателя поз.46.
Читать также: Как проверить машину толщиномером
При ремонте редуктора болгарки Лепсе надо демонтировать шестеренчатую пару.
Ведущая малая косозубая шестерня крепится на валу ротора на шпонке и фиксируется гайкой.
Ведомая шестерня поз.15 накручивается на вал шпинделя поз.10 и фиксируется гайкой поз.18.
Ремонт УШМ Фиолент
В последнее время особой популярностью стали пользоваться болгарки Фиолент. Привлекает не только доступная цена, но и надежность инструмента.
Ремонт болгарки Фиолент своими руками рекомендуется начинать с изучения появляющихся неисправностей. Если же вам понадобится разобрать болгарку Фиолент, то чтобы снять ведомую шестерню поз.11, ее надо выпрессовать с вала шпинделя поз.8.
Чтобы снять подшипник вала шпинделя, предварительно надо снять большую косозубую шестерню. Это незначительные неудобства.
Замена подшипников ротора сопряжена с тем, что необходимо демонтировать малую косозубую шестерню поз.22.
Как выбрать болгарку: особенности
При покупке домой такого инструмента, как болгарка нужно обратить внимание на следующие ее производственные и эксплуатационные характеристики
Мощность болгарки в цифрах отображается на самом корпусе инструмента. Чем больше мощность, тем соответственно выше стоимость инструмента. Поэтому когда выбираете, нужно для начала определиться, где будет использоваться этот аппарат, в домашних условиях или на производстве.
Корпус инструмента. Он должен быть выполнен из прочного и противоударного материала
При покупке обратите внимание на наличие обязательной защиты на поверхности болгарки, например, производитель Bosch всегда оснащает приборы своего производства подобным качеством, что очень практично во время ее ремонта.
Размер диска. От размера режущей поверхности будет напрямую зависеть и возможная глубина разрезанного материала
Для домашних потребностей обычно достаточным является диаметр в 125 мм. Кроме этого, внимание нужно обратить также на материал изготовления дисков, которые при активном использовании быстро изнашиваются.
Скорость вращения дисков. На первый взгляд неприметная особенность, однако, на фоне остальных она играет не последнюю роль. От этой характеристики зависит, насколько вы быстро сможете разрезать тот или иной материал.
Все характеристики болгарок указаны в техническом паспорте производителя к изделию, поэтому при покупке вместе с квалифицированным продавцом не составит труда выбрать именно ту модель, которая подойдет для ваших потребностей вместе с квалифицированным продавцом.
При работе с болгаркой не нужно забывать о мерах безопасности и всегда работать с особой осторожностью. Ведь неправильный рывок и можно себе навредить
Для чего применяется УШМ и как устроена
Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.
С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.
Устройство болгарки
Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.
Профессиональная УШМ с регулировкой оборотов двигателя
Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.
Общие правила ремонта электроинструмента
Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.
Инструмент для ремонта болгарок Спарки
Чтобы качественно выполнить ремонт болгарки Sparky любой модификации, без качественного и нужного инструмента не обойтись. К инструменту не предъявляются, какие-то специальные требования.
Поскольку в болгарке Sparky используются подшипники, для их снятия целесообразно применять съемники. Российский умелец может обходиться и без съемников, но качественного ремонта при этом не выполнить.
Ремонт углошлифовальных машинок Sparky условно делится на ремонт электрической и механической части.
Для ремонта электрической части понадобится тестер. Если у вас есть возможность купить или взять в аренду прибор для определения короткозамкнутых витков, то рекомендуем воспользоваться простым пробником ИК-2. Такой прибор позволяет находить обрыв или короткое замыкание витков без демонтажа электрических частей. Он незаменим при ремонте ротора, статора болгарки.
Подготовьте отвертки различных типоразмеров. Не обойтись без гаечных ключей.
Из вспомогательных материалов понадобится смазка для редукторов и подшипников, ветошь или обтирочный материал, моющая жидкость. В домашних условиях рекомендуется использовать смесь керосина и бензина.
Если вы планируете ремонтировать ротор или статор УШМ, для пропитки обмоток понадобится лак или краска.
Ремонт болгарки своими руками необходимо выполнять на подготовленном, хорошо освещенном рабочем месте.
Разбираем редуктор УШМ
В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.
Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.
В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.
Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.
Крупная шпиндельная шестеренка может закрепляться несколькими способами:
- с помощью шпонки;
- с помощью напрессовывания на шпиндель.
Видео ремонта болгарки Sparky
Видео: Чиним УШМ Спарки 125 / Ремонт SPARKY 850 / Болгарка заклинила maintenance of the power tool
Видео: Sparky M 850 (Болгарка 125) Какую болгарку выбрать Малая болгарка
Видео: Ремонт редуктора в УШМ Интерскол 125/900 Замена подшипников / Болгарка 125 / Ремонт
| 23.11.2019 Заказать для работ спецтехнику или сделать своими руками? подробнее23.11.2019 Основные правила изготовления фундамента подробнее21.11.2019 Преимущества наливных полов подробнее20.11.2019 Остекление в хрущевке подробнее16.11.2019 Паркетная доска – любая конкуренция по плечу подробнее15.11.2019 Преимущество клининговой компании по уборке офисов подробнее Высокие обороты коллекторных двигателей болгарок требуется снижать с целью создания безопасных условий для работы. С помощью понижающего редуктора достигается скорость вращения инструмента, при которой он выполняет свою функцию, не разрушаясь под воздействием центробежных сил. Редуктор обычно выполняется одноступенчатым, состоящим из пары конических шестерен. Самые большие нагрузки как раз возникают в работе этой конической пары. Поэтому достаточно часто они выходят из строя, приходится их менять одновременно с заменой смазочного материала. |
Электронный блок в УШМ
Электронный блок позволяет объединить регулятор оборотов и плавный пуск в одно целое. Электронная схема реализована по принципу импульсно — фазового управления с постепенным увеличением фазы открытия симистора. Таким блоком могут снабжаться болгарки разной мощности и ценовой категории.
Разновидности устройств с электронным блоком: примеры в таблице
| Название | Мощность, Вт | Максимальная частота вращения диска, об/мин | Вес, кг | Цена, руб. |
| Felisatti AG125/1000S | 1000 | 11000 | 2,5 | 2649 |
| Bosch GWS 850 CE | 850 | 11000 | 1,9 | 5190 |
| Makita SA5040C | 1400 | 7800 | 2,4 | 9229 |
| Makita PC5001C | 1400 | 10000 | 5,1 | 43560 |
| Flex LST 803 VR | 1800 | 2400 | 6,5 | 91058 |
Болгарка и её эксплуатация
Болгаркой называют угловую шлифовальную машинку (УШМ). Наименование инструмента связано с тем, что её выпускал в г. Пловдиве. Предназначена она для выполнения работ по шлифовке или обрезке твердого материала:
- металла;
- бетона;
- камня.
Хорошо выполняет заточку инструмента.
Болгарка в наше время – очень нужный инструмент, поэтому есть почти у каждого.

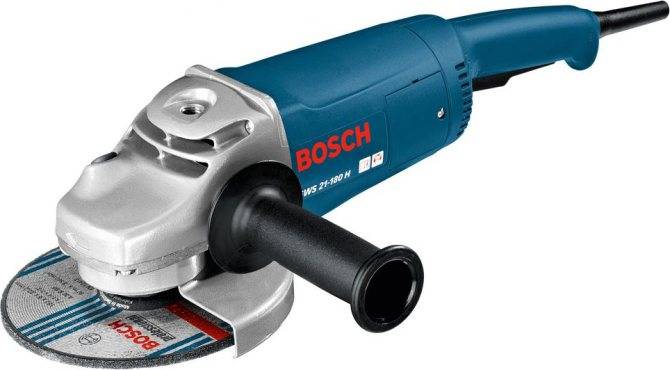

Существуют разные по мощности шлифовальные машинки: от 500 Вт до 2500, в зависимости от толщины круга – от 115 мм до 230 мм. Самыми популярными в работе являются УШМ с мощностью 1,2 Вт, а самый используемый диск – толщиной 125 мм.
С каждым годом выбор на этот строительный электроинструмент становится всё более широким, но правила эксплуатации почти не меняются. И если даже их всегда придерживаться, рано или поздно в механизме возникают неисправности, которые можно попробовать устранить собственноручно, собрав все необходимое для ремонта болгарки.
